0/1-10V LED stmívání

0/1-10V LED stmívání je proces, při kterém se jas LED světel nastavuje pomocí stmívače. Funguje tak, že se řídí množství proudu procházejícího světly LED, což umožňuje přesně regulovat jas světel LED. Tato technika se používá v široké škále aplikací, jako je domácí osvětlení, scénické osvětlení a komerční osvětlení. Hodnoty 0-10 V a 1-10 V se snadno zaměňují a jsou TÉMĚŘ totožné. Toto je doplňující článek o technikách stmívání LED diod.

Co je to stmívání 0/1-10V Led?

Stmívání 0-10V LED je technologie stmívání LED používaná k řízení jasu LED diod. Tato technologie funguje na základě řízení napětí LED světel, což umožňuje přesné řízení jasu LED. Technologie 0/1-10V Led stmívání se běžně používá v komerčních a průmyslových aplikacích, jako jsou obchody a kanceláře, protože umožňuje snadné a přesné ovládání osvětlení a dokáže stmívat neomezenou zátěž.

0/1-10V led stmívání s otočením

Představte si, že máte na stole lampu a chcete nastavit její jas. Na lampě je páčka, kterou otáčíte, abyste změnili jas světla. Otáčením páčky vyšle řídicí zařízení uvnitř lampy zprávu světlům s různým napětím.
Nyní si představte napětí jako pedál plynu v autě. Čím více přidáváte plyn, tím silněji se napětí šíří a říká, aby světlo hořelo jasněji. Pokud je plyn na spodní hranici, pak bude světlo hořet na plný výkon a při malém přidání plynu bude hořet tlumeně.

Standardy stmívání 0/1-10V

Existují dva standardy pro stmívání 0-10V a 1-10V, které nejsou vzájemně kompatibilní. Rozdíl je v řídicím napětí: generování nebo přenášení řídicího napětí. Jinými slovy, typ řízení 0-10V je "Current sink" nebo "Current source". Tyto standardy jsou následující:

Norma IES 60929 Příloha E

Norma používá "proudové chladiče", které se původně používaly pro stmívání zářivek, ale v poslední době se používají v LED transformátorech.

"Proudový sink" znamená, že řízené zařízení dodává napětí do regulátoru, ale regulátor snižuje napětí vracené do svítidel. V této normě je světlo v maximu při napětí 10 V a v minimu, pokud je vrácené napětí menší než 1 V.

Standard ESTA E1.3

Tato norma byla použita pro stmívání divadelního osvětlení. Řídicí jednotka dodává nízké napětí do řízeného zařízení v režimu "Current Source".

Řízené zařízení nastavuje intenzitu osvětlení podle napětí, přičemž se škáluje na maximální intenzitu při 10 V a minimální intenzitu při 0 V.

Problémy s kompatibilitou tedy vznikají, pokud stmívač vysílá signál 5 V, výsledkem nemusí být 50 % původní svítivosti, ale 30 % nebo dokonce 80 %. To je také obtížné zjistit před nákupem dílů.

Jaký je rozdíl mezi stmíváním 0-10 a 1-10V?

Stmívač 0-10V má vestavěný vypínač, ale 1-10V ne, takže světlo nelze zcela vypnout.

Problémy při kombinaci

Pokud nejsou ovladač a stmívač kompatibilní, může být rozsah stmívání krátký nebo může světlo blikat. Bohužel ve většině případů je jediným způsobem, jak to zjistit, nejprve provést test. Připojení stmívačů 0-10 V k transformátoru 1-10 V způsobí problémy, jako je blikání, klopýtání a blikání světla. LED žárovku také nelze zcela vypnout před odpojením napájení.

Jak funguje stmívání 0/1-10V LED?

0/1-10V Led stmívání funguje tak, že řídí velikost napětí přiváděného na LED světla. Stmívač řídí napětí a světla LED jsou připojena ke stmívatelnému transformátoru. Když je stmívač nastaven na určité napětí, LED diody podle toho automaticky upraví svůj jas. Toho je dosaženo vysláním signálu ze stmívače do LED transformátoru, který pak odpovídajícím způsobem upraví napětí. Protože jsou LED diody řízeny proudem, při snížení proudu se sníží i výkon protékající LED diodami. Stmíváním světla se tedy snižuje spotřeba energie.

Například 0 V je černá a 10 V je světlá. Při stmívání je výstupní proud 10 % při napětí 1 V a 100 % při napětí 10 V.

Instalace stmívače 0/1-10V

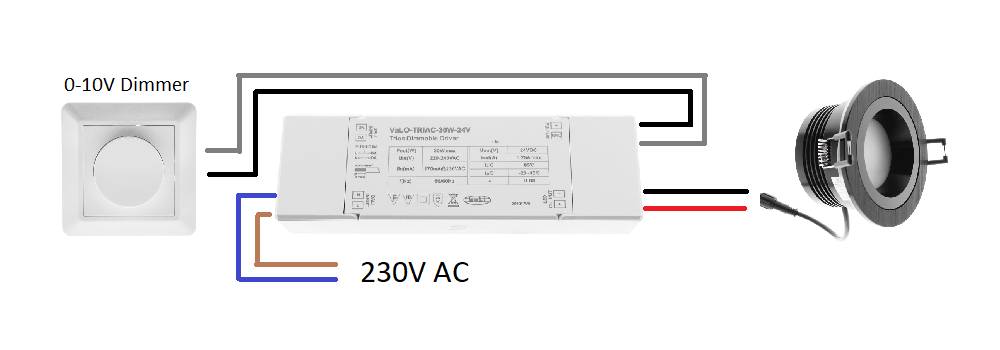

Při instalaci stmívače 0-10V je třeba natáhnout 2 vodiče od stmívače k ovládání světla. Budete také muset napájet led transformátor a poté k transformátoru připojit led světla.

Pokud při stmívání světla LED slyšíte hluk, věnujte pozornost zapojení. Zdá se, že vodiče 0-10 V DC jsou příliš blízko vodičů střídavého napájení a způsobují šum. Problém nastává, když vodiče 0-10V DC vedou blízko kabelů střídavého proudu nebo jsou instalovány ve stejném potrubí jako kabely střídavého proudu. Proto se ujistěte, že používáte stíněný kabel a že jsou kabely stejnosměrného a střídavého proudu vedeny odděleně.

Stmívání triakem vs. stmívání 0/1-10V

Stmívání triakem a stmívání 0-10 V jsou dvě různé techniky používané k regulaci jasu LED. Často se porovnávají, protože obě používají k ovládání LED nízké napětí.

Stmívání triakem funguje na základě rychlého zapínání a vypínání napájení, zatímco stmívání 0-10 V funguje na základě řízení napětí LED diod. Stmívání triakem je tedy energeticky účinnější než stmívání 0-10V. Je to proto, že LED diody nejsou při stmívání zapnuté po celou dobu, takže spotřebovávají méně energie. Stmívač 0-10V používá k regulaci proudu LED diod rezistory, takže část proudu jde na teplo.

K čemu lze použít stmívání 0/1-10V LED?

Stmívač 0/1-10V Led lze použít v široké škále aplikací, jako je domácí osvětlení, scénické osvětlení a komerční osvětlení. V domácím osvětlení lze stmívač 0/1-10V Led použít k vytvoření dokonalé atmosféry v každé místnosti. V jevištním osvětlení jej lze použít k vytvoření dynamičtější prezentace řízením jasu světel. V komerčním osvětlení jej lze použít k ovládání jasu světel v obchodě nebo kanceláři.

Výhody stmívání 0/1-10V LED

• Velmi snadné použití: stmívání vyžaduje jen několik málo nastavení.
• Vysoká přesnost: umožňuje velmi jemné ovládání jasu LED.
• Nákladově efektivní: nevyžaduje náročnou údržbu a je relativně levný.
• Žádná omezení: protože stmívání 0-10V lze přidat k jakékoli velikosti LED transformátoru.

Nevýhody stmívání 0/1-10V Led

• Obtížná instalace: možná proto, že vyžaduje dodatečné zapojení do stmívače.
• Není tak flexibilní jako jiné techniky stmívání: napětí lze měnit pouze v krocích po 1 voltu.
• Špatná kompatibilita: 0/1-10V má dva standardy, které nejsou vzájemně kompatibilní. To znamená, že stmívače nemusí s regulátory správně fungovat.
• Problém s hlukem: Protože jsou ovládací kabely často umístěny ve stejném kanálu jako kabely 230 V, může stmívač způsobovat hluk.
• Snadné míchání: nemíchejte 0-10V a 1-10V stmívač a regulátor. To by vedlo k blikání.

Konečně

0/1-10V Led stmívání je technologie stmívání LED používaná k řízení jasu LED diod. Funguje na základě řízení napětí LED světel, což umožňuje přesné řízení jasu LED diod. Tato technologie se používá v různých aplikacích, jako je domácí osvětlení, scénické osvětlení a komerční osvětlení. Má několik výhod, například snadné použití, přesnost a cenovou výhodnost. Má však i některé nevýhody, jako je obtížnost instalace a kompatibilita.
