LED pásky jsou oblíbeným řešením osvětlení, které nabízí všestrannost a přizpůsobivost pro různé potřeby osvětlení. V tomto článku se budeme zabývat tím, jak lze nízkoproudé osvětlení LED pásky (12 V nebo 24 V) vypínat a zapínat podle potřeby.

Funkce světelného pásu LED

LED pásek se skládá z malých LED světel spojených do pásku. Pásek je rozdělen na moduly s vypínacími body na konci. Moduly jsou v pásku elektricky paralelní, což umožňuje pásek stříhat a prodlužovat.

Pokud tedy budete řezat jinde než v místě, kde jste řezali, bude celá řezaná část série tmavá.

Správný a špatný způsob řezání světelného pásu LED
Správný a špatný způsob řezání světelného pásku LED.

To platí pro tradiční LED páskové osvětlení SMD a LED páskové osvětlení COB bez bodů.

Na označeném místě se vypne i nesmyslný LED pásek.
Puntíkatý pásek COB LED je také vyříznut podél čáry.

Nutnost vypnutí pásku LED

Osvětlení LED pásky může být vypnuto z mnoha důvodů. Nejčastějším důvodem je zkrácení délky pásku nebo použití pásku na několika různých místech. Umožňuje také přizpůsobit pásek různým prostorům a potřebám osvětlení.

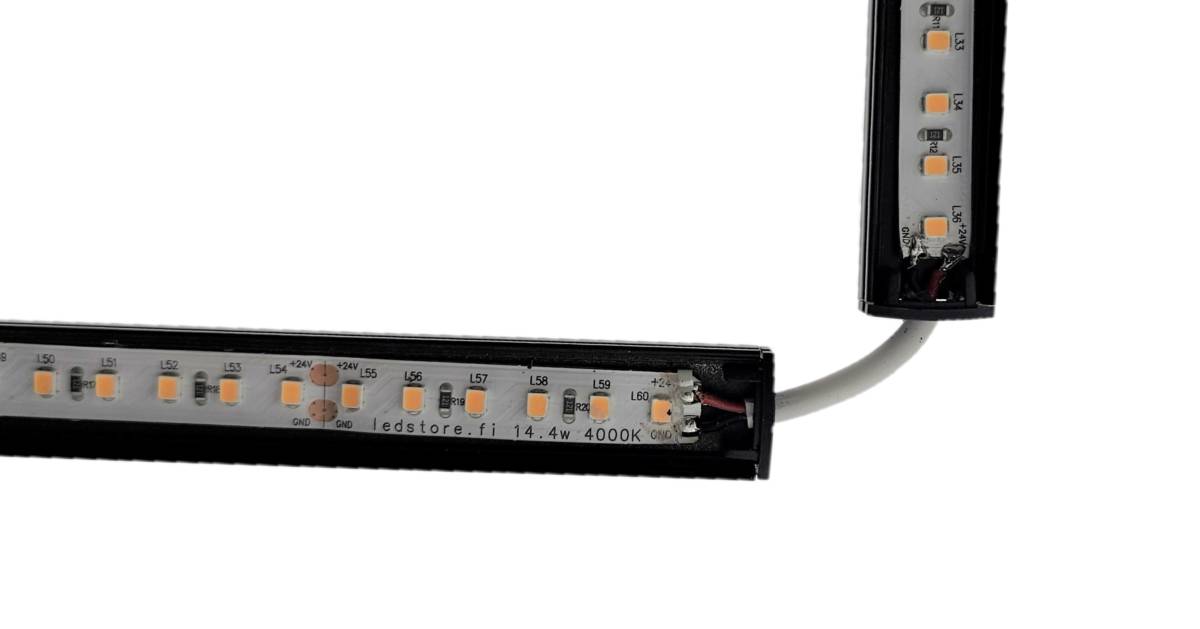

Nejčastěji je třeba řezat v rozích. Světelný LED pásek se neohýbá o 90 stupňů do strany. Je třeba jej odříznout a pomocí pájky vytvořit malý spoj a ohyb tak překřížit.

Osvětlení LED pásky je vždy řezané v rozích
Vypnutí světelného pásku LED je vždy provedeno v rozích.

Základy odpojování osvětlení LED pásky

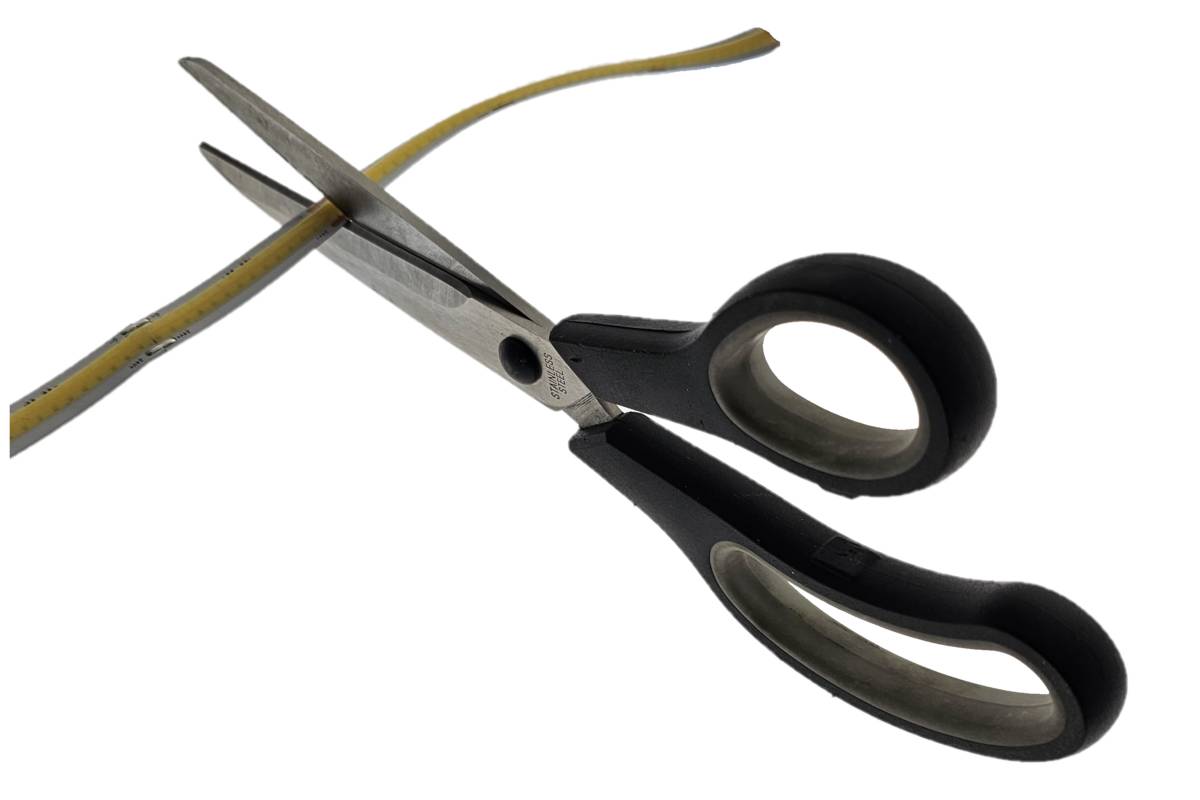

K řezání světelného pásku LED je zapotřebí pouze několik kusů příslušenství. Nejdůležitějším nástrojem jsou ostré nůžky, které vám umožní provést hladký a čistý řez. Je důležité, aby se pásek v místě střihu nezkroutil, aby byl střih co nejúspěšnější.

Odříznutím značky uprostřed vám zůstanou dobré pájecí body pro opakované použití pásky.

Určení napětí a vypínacích bodů pásku LED

Slaboproudý LED pásek lze obvykle odpojit po každých 3 nebo 6 LED diodách. Pásek má v místě střihu měděné pájecí tečky a v mnoha případech je místo střihu označeno také malými nůžkovými obrázky bodů střihu. Stříhejte pouze pásek bez napětí, tj. pásek LED není připojen k transformátoru. Na trhu jsou k dostání i LED pásky napájené ze sítě, což je vzhledem k riziku úrazu elektrickým proudem práce pro profesionálního elektrikáře. LED pásek se síťovým napětím samozřejmě poznáte podle obalu, který je označen 230 V, ale na samotném pásku jsou obvody LED také označeny L a N. LED pásek s nízkým napětím není nikdy označen L a N, což znamená, že je nelze zaměnit.

Pokud si nejste jisti napětím LED pásku a nemůžete ho spolehlivě určit, pásek nepoužívejte!

Kroky k přestřižení stuhy s weakovirtaled páskou

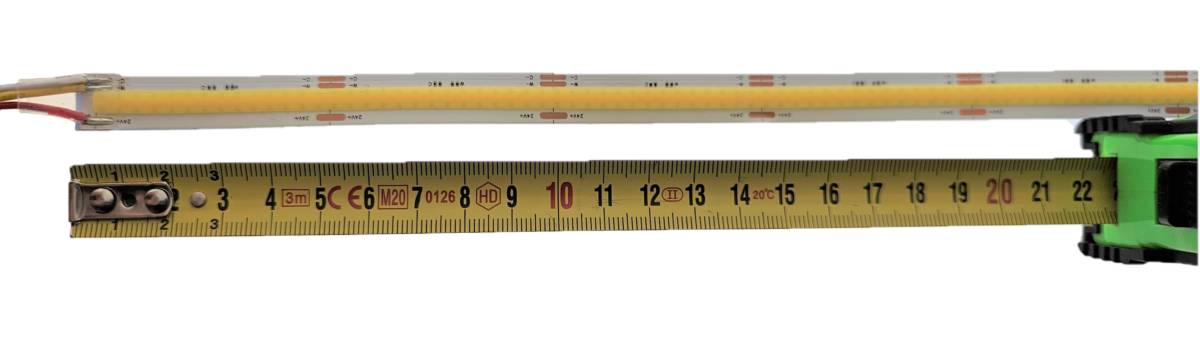

  1. Měření pásku LED - Změřte pásek a označte místo, kde chcete pásek odříznout.
Měření světelného pásu LED
Měření světelného pásu LED

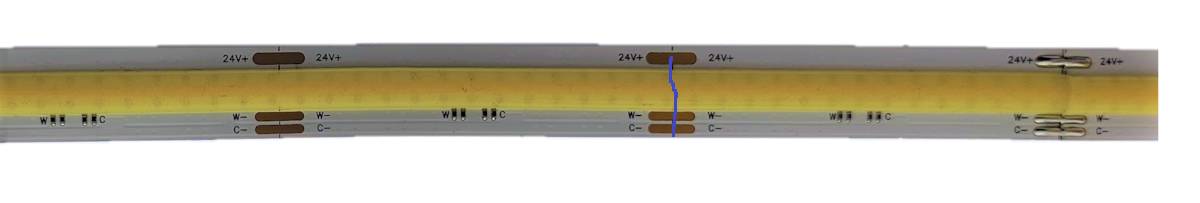

Označení pásku LED - Označte pásek v místě odříznutí.

Označení bodu vypnutí světelného pásku LED
Označení bodu vypnutí světelného pásku LED

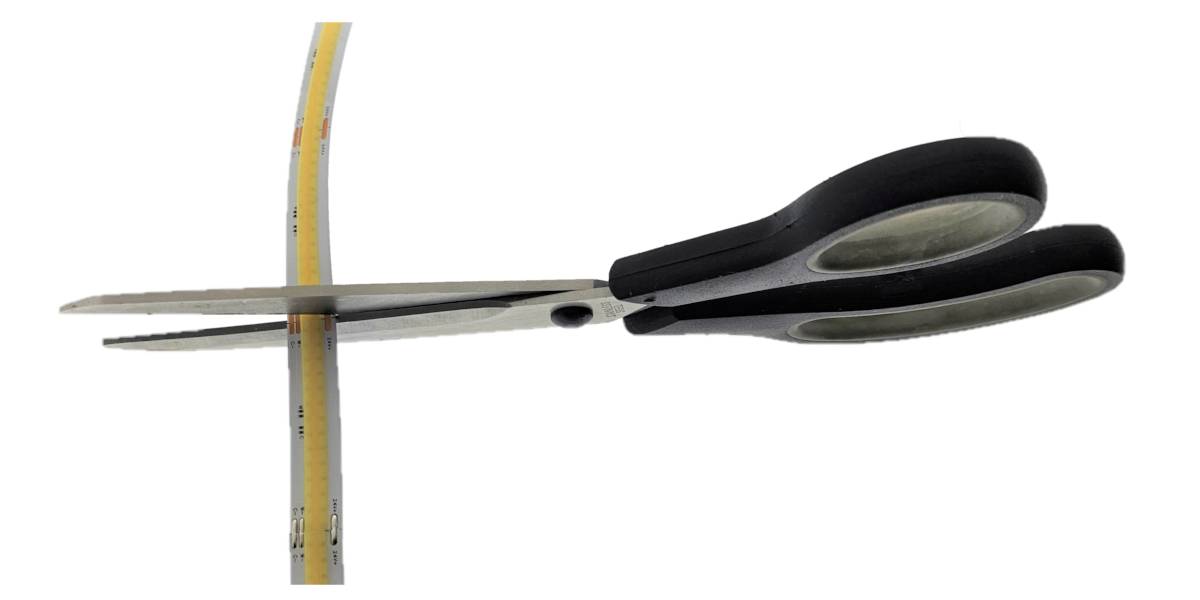

Stříhání LED pásku - Pásek v příslušném místě přestřihněte ostrými nůžkami.

Stříhání světelného pásku LED nůžkami
Stříhání světelného pásku LED nůžkami

Ošetření konců LED pásků - Pokud je to nutné, ošetřete konce řezaného pásku, například přidáním lepidla, silikonu nebo smršťovací bužírky. To je nezbytné pro venkovní instalace. Pokud jsou konce LED pásků instalovány v suchém prostoru nebo uvnitř hliníkového profilu, lze je ponechat bez úpravy.

Opětovné připojení pásku LED

U LED pásků existují konektory, které umožňují pokračovat v pásku i po jeho přestřižení. Konektory znějí jednoduše, ale z dlouholetých zkušeností mohu říci, že jediným udržitelným způsobem, jak znovu připojit světelný LED pásek, je pájení. Konektory se uvolňují, mezi ně se dostává prach a mastnota a spolehlivé, správně dimenzované a kvalitní konektory se hledají těžko. Jak mám tedy světelné pásky znovu připojit?

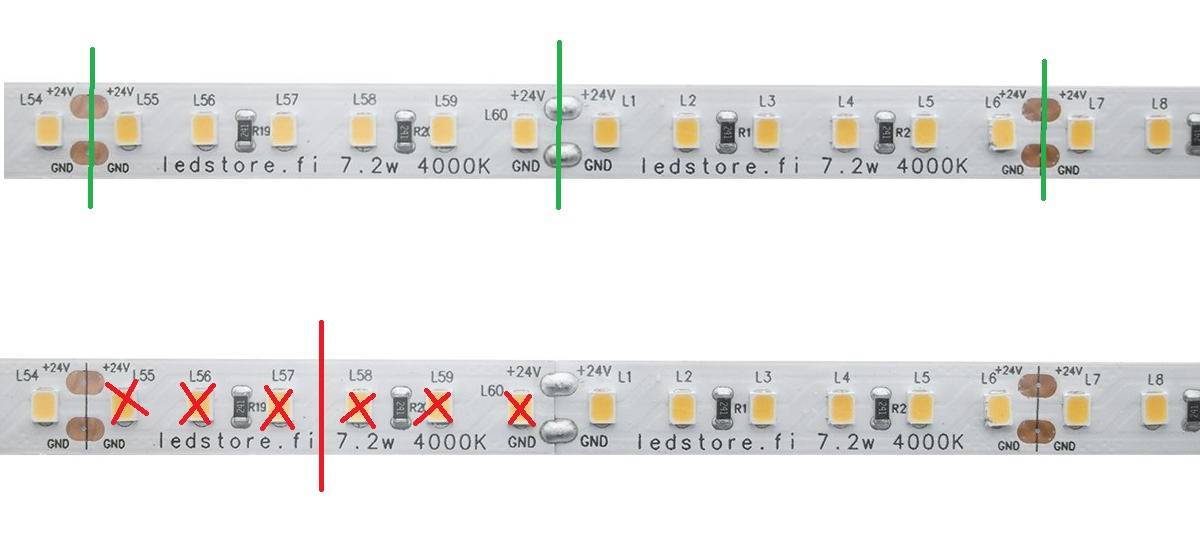

LED pásek světla řez kus vpravo nebo špatně
LED světelný pásek odříznutý správně (zelený) nebo nesprávně (červený)

Přiložte odříznuté konce pásku LED k sobě (ujistěte se, že + je proti +!) a konce připájejte k sobě.

Dalším problémem hotových konektorů je univerzálnost světelných LED pásků, protože na trhu je mnoho světelných LED pásků a každý z nich může mít pájecí body na různých místech a šířka samotného světelného LED pásku se liší.

Pokud chcete nařezaný pásek použít na několika různých místech nebo pokud chcete délku pásku přizpůsobit různým potřebám osvětlení, budete je muset připájet páječkou. Na druhou stranu, naučit se tuto dovednost je užitečné a pro základní LED pásky to není nemožně obtížné. RGBW a RGBCCT naopak způsobují potíže, protože na spoji je 5-6 malých pájecích bodů.

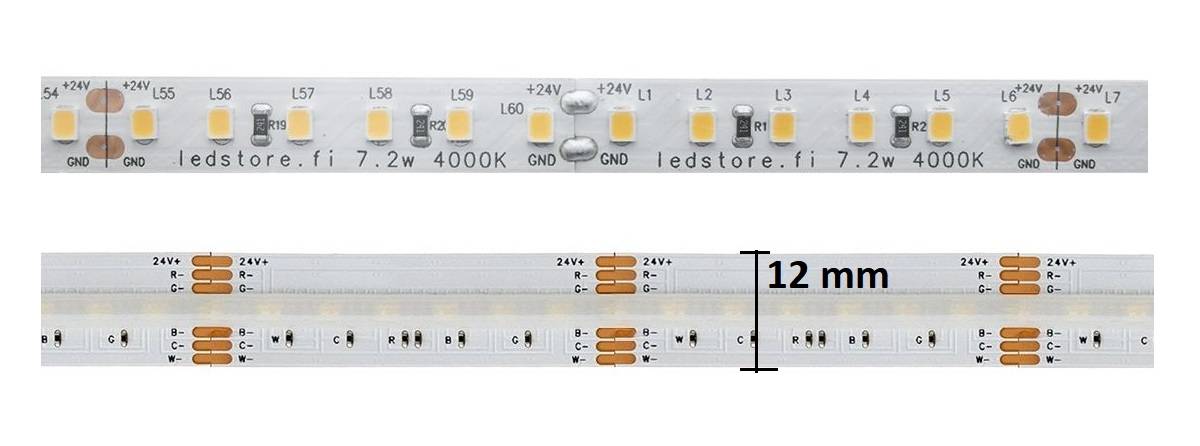

Počet pájecích bodů na pásku Led se liší v závislosti na vlastnostech pásku.
Počet pájecích bodů v pásku Led se liší v závislosti na vlastnostech pásku.

Nejčastější chyby a jak se jich vyvarovat

Při odpojování pásku LED může dojít k některým běžným chybám. Jednou z nejčastějších chyb je odříznutí pásku na špatném místě. Je důležité přestřihnout pásek v označených místech, aby nedošlo k poškození pásku a bylo možné jej znovu připojit.

Další častou chybou je nesprávná manipulace s páskou po odstřižení. Je důležité správně zacházet s konci odstřižené pásky, aby se nepoškodily a páska správně fungovala. To platí pro LED pásky s krytím IP65, které jsou instalovány venku. Nechráněný ustřižený konec bude zachycovat vlhkost a poškodí LED pásek.

Souhrn

Řezání LED pásků je jednoduchý proces, který vyžaduje pouze několik nástrojů a základní znalosti o osvětlení LED pásky. Stříhání umožňuje přizpůsobit pásek různým potřebám osvětlení a prostorům, což z LED pásku činí velmi univerzální řešení osvětlení.

Doufejme, že vám tento článek pomůže pochopit, jak odpojit a znovu připojit světelný LED pásek.
