LED pásky jsou oblíbeným řešením osvětlení, které nabízí všestrannost a přizpůsobivost pro různé potřeby osvětlení. V tomto článku se budeme zabývat tím, jak snadno rozšířit osvětlení LED pásky.

Vypnutí světelného pásu LED

LED pásek se skládá z malých LED světel spojených do pásku. Pásek je rozdělen na moduly s vypínacími body na konci. Moduly jsou v pásku elektricky paralelní, což umožňuje pásek stříhat a prodlužovat.

Pokud tedy budete řezat jinde než v místě, kde jste řezali, bude celá řezaná část série tmavá.

Správný a špatný způsob řezání světelného pásu LED
Správný a špatný způsob řezání světelného pásu LED

Nízkoproudý 12V, 24V LED pásek lze proto v závislosti na použitém LED pásku vypínat v určitých intervalech... Vypínací body mohou být v rozmezí 2,5-30 cm. Body odříznutí se na pásku obvykle vyznačují malými nůžkovými obrázky nebo čárou.

Stříhání LED pásku - Pásek v příslušném místě přestřihněte ostrými nůžkami.

Stříhání světelného pásku LED nůžkami
Stříhání světelného pásku LED nůžkami

Základy pájení LED pásků

Pájení světelného pásu LED není nijak obtížné. Stačí jen pochopit základy. Zde jsou pokyny pro pájení led pásků.

Páječka

Jako páječka poslouží téměř cokoli a sám jsem léta používal levnou páječku za 8 eur. Pokud hodně pájíte, vyplatí se koupit kvalitnější píst. Zde jsou však hlavní věci, které je třeba si zapamatovat:

  1. Udržujte baňku co nejvíce horkou - pájení se provádí rychle, nikoliv dlouhodobým zahříváním.
  2. Používejte co nejužší pájecí hrot - snáze se tak zahřejete jen tam, kde potřebujete.
  3. Udržujte pájecí hrot čistý - pokud je na pájecím hrotu připálený plast apod., brání to tvorbě tepla!

Pájení

Na trhu existuje mnoho různých typů konví. Při pájení led páskových světel velmi pomáhá co nejužší plech. Sami používáme cín o tloušťce 0,5 mm. Cín se prodává v rolích a trubkách.

Existuje mnoho druhů pájecího cínu, ale pokud pájíte hodně, je nejlepší olovnatý cín, např. v poměru 30/70. Olovnatý cín se však již neprodává spotřebitelům a k jeho nákupu budete potřebovat kód Y. Důvodem zákazu je toxicita olova. Jiná rozpouštědla jsou vhodná, ale jejich přilnavost je slabší, což znamená, že se déle zahřívají.

Při každém pájení nezapomeňte větrat pracoviště!

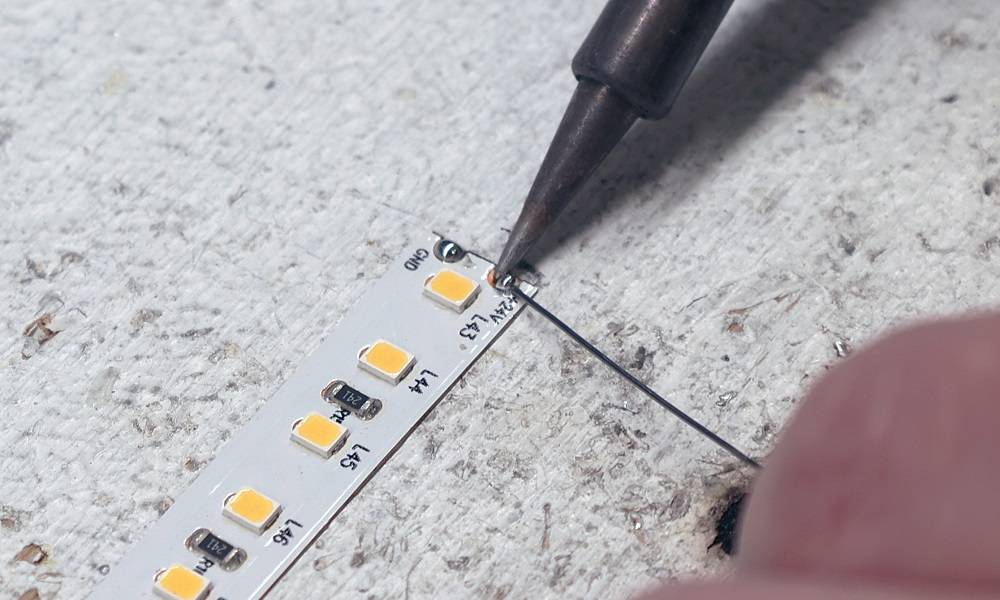

Pájení LED pásky

Při samotném zalévání je třeba pamatovat na několik základních věcí, abyste si ho co nejvíce usnadnili.

1. Hrot páječky vždy držte na povrchu, kde chcete mít cín.

2. Přidržte hrot na místě a přiveďte cín podél hrotu baňky, přímo na spoj mezi pájenou plochou a hrotem.

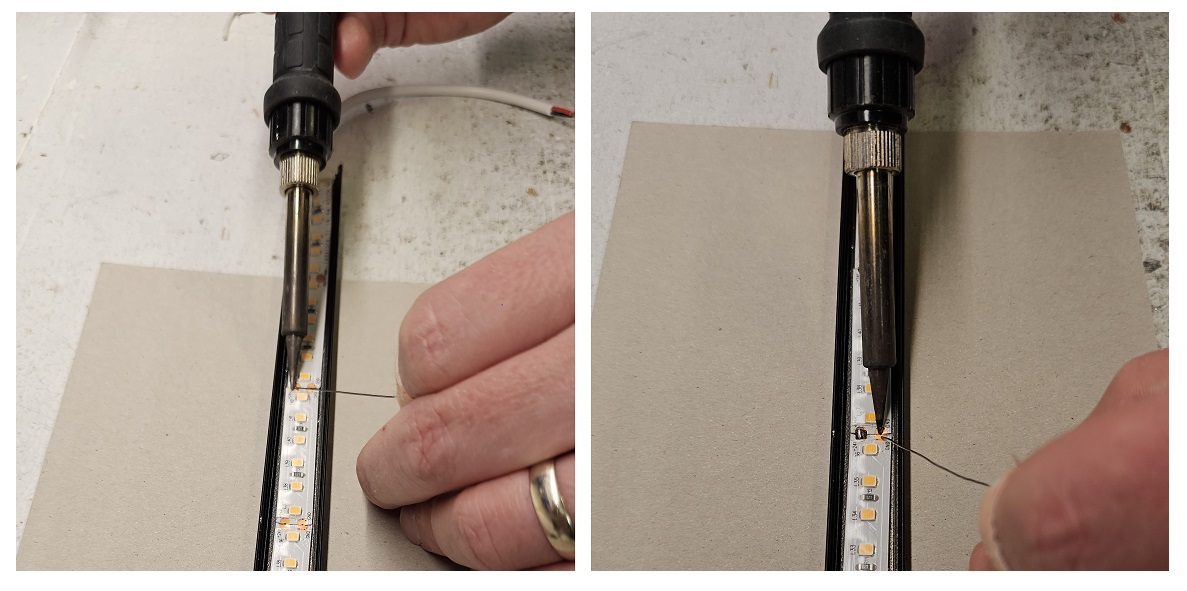

Vezměte páječku ze strany ke spoji mezi hrotem a povrchem.
Páječku veďte ze strany ke švu mezi hrotem pístu a mědí.

3. Pokud je pájecí povrch dostatečně horký, cín na něj stéká. Nesnažte se proto cínovat příliš narychlo a ujistěte se, že je páječka dostatečně horká. Vyzkoušejte, zda se cín snadno taví proti pístu.

4. Pájení provádějte vždy při dobrém světle a tak, abyste dobře viděli na povrch, a nezasahujte LED obvod přímo hrotem pístu, protože by mohlo dojít k jeho poškození.

5. Při připojování vodiče k pásku LED nebo obou konců pásku LED nejprve připájejte cín na oba povrchy, tj. zvlášť na vodič a zvlášť na pásek LED. Teprve poté je spojte dohromady.

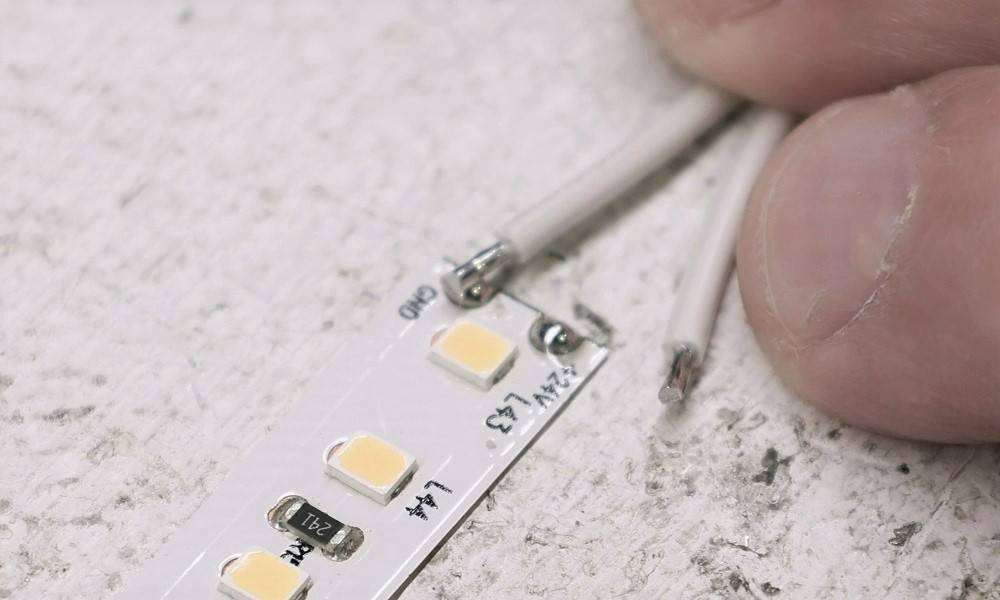

Pájení pásků a drátů Led
Před připojením nejprve pájejte drát a měděný povrch odděleně.

Prodloužení světelného pásu LED

U LED pásků existují konektory, které umožňují pokračovat v pásku i po jeho přestřižení. Konektory znějí jednoduše, ale z dlouholetých zkušeností mohu říci, že jediným udržitelným způsobem, jak znovu připojit světelný LED pásek, je pájení. Konektory se uvolňují, dostává se mezi ně prach a mastnota a je obtížné najít konektory správné velikosti a kvality.

Dalším problémem hotových konektorů je univerzálnost světelných LED pásků, protože na trhu je mnoho světelných LED pásků, z nichž každý může mít pájecí body na různých místech a šířka samotného světelného LED pásku se liší.

Proč pokračovat s LED páskovým osvětlením?

LED pásek lze z různých důvodů prodloužit a odříznout. Nejčastějšími důvody pro zkrácení a prodloužení jsou případy, kdy je třeba pásek prodloužit nebo kdy je v místě instalace roh.

Pokud chcete nařezaný pásek použít na několika různých místech nebo pokud chcete délku pásku přizpůsobit různým potřebám osvětlení, budete je muset připájet páječkou. Na druhou stranu, naučit se tuto dovednost je užitečné a pro základní LED pásky ne nemožně obtížné.

Počet pájecích bodů na pásku Led se liší v závislosti na vlastnostech pásku.
Počet pájecích bodů v pásku Led se liší podle vlastností pásku Led.

RGBW a RGBCCT mohou způsobovat potíže, protože na spoji je 5-6 malých pájecích bodů. Jak tedy světelný pásek prodloužit? Podívejme se nyní na nástroje a pájení podrobněji.

Nástroje potřebné k prodloužení světelného pásu LED

  • Nůžky - ostré pro stříhání LED pásky
  • Pájka - co nejužší hrot
  • Pájecí komíny - co nejtenčí
  • Silikonová nebo smršťovací tyčinka - pro ochranu proti vlhkosti
  • Malá pilka na železo - Pro řezání hliníkových profilů

Tyto nástroje lze proto použít k prodloužení světelného pásu LED. Pro instalaci ve vlhkých místnostech je zapotřebí silikon nebo smršťovací tyčinka. V suché místnosti stačí použít elektrikářskou pásku nebo se v mnoha případech obejdete bez ní.

Kroky k prodloužení světelného pásu LED

  1. Změřte požadovanou délku k místu instalace
  2. Páječku jsem nastavil na co nejvyšší teplotu.
  3. Řezané hliníkové profily
  4. Nastříhejte LED pásky na požadovanou velikost. Vezměte prosím na vědomí, že vzdálenost řezání led pásku může být od 2,5 do 30 cm, proto s tím prosím počítejte. Kromě toho potřebujete 1-2 cm prostoru pro připojení kabelu na konci profilu Led.

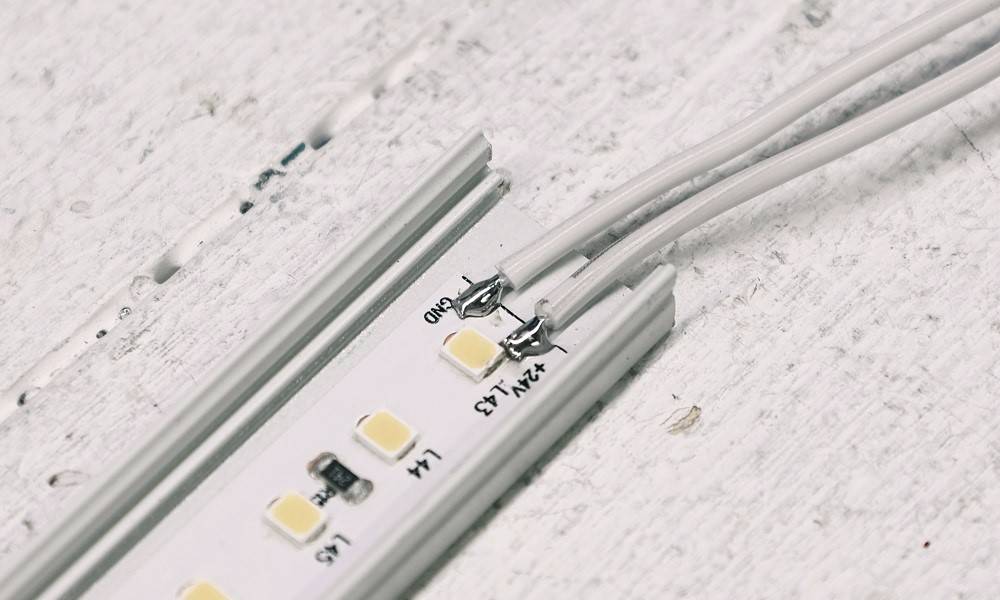

LED světelný pásek uvnitř profilu. Ponechte prostor pro kabely.
Nezapomeňte v profilu ponechat prostor pro vodiče a pájku.

5. Pokud používáte LED pásek pro mokré prostory, odřízněte ochranný povlak z pájecích bodů a v případě potřeby lehkým seškrábnutím očistěte lepidlo, které ulpělo na mědi.

6. Připájejte oba konce pásku LED k pájecím bodům cínem.

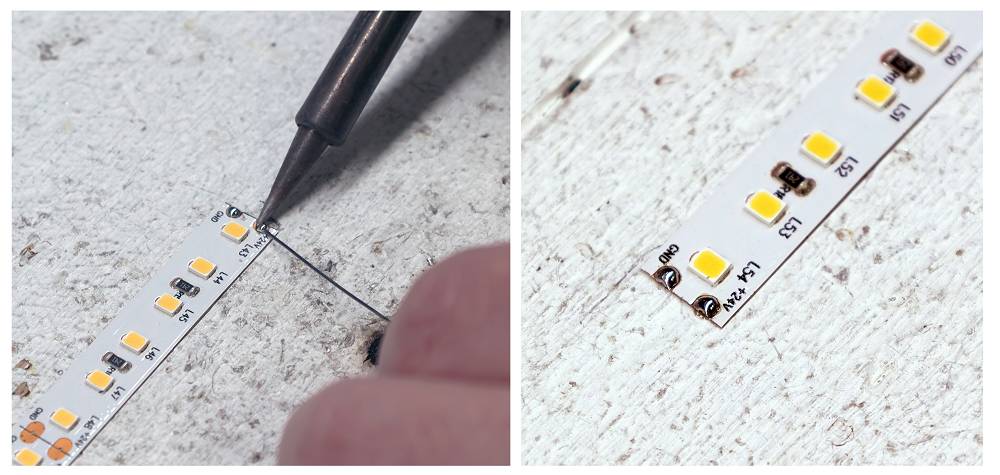

Vytváření pájecího světelného pásu Led
Nejprve přidejte páječku k pásu.

7. Umístěte konce výsuvného LED pásku proti sobě. Dejte pozor, aby + a + byly proti sobě, jinak bude LED pásek od tohoto bodu zkratován a světlo nebude svítit.

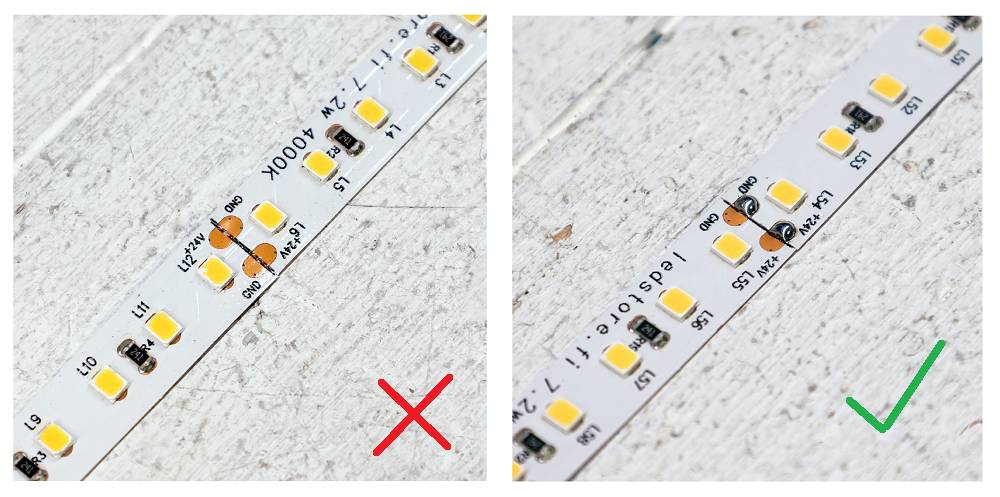

Konce pásku LED v prodloužení musí směřovat správným směrem.
Nezapomeňte zkontrolovat, zda konce pásky směřují správným směrem!

8. Zahřejte mezi konci tak, aby se obě pájecí hromádky led pásku roztavily dohromady. Vytáhněte páječku, ale NEHÝBEJTE s led pásky, dokud cín neztuhne, jinak pájka selže.

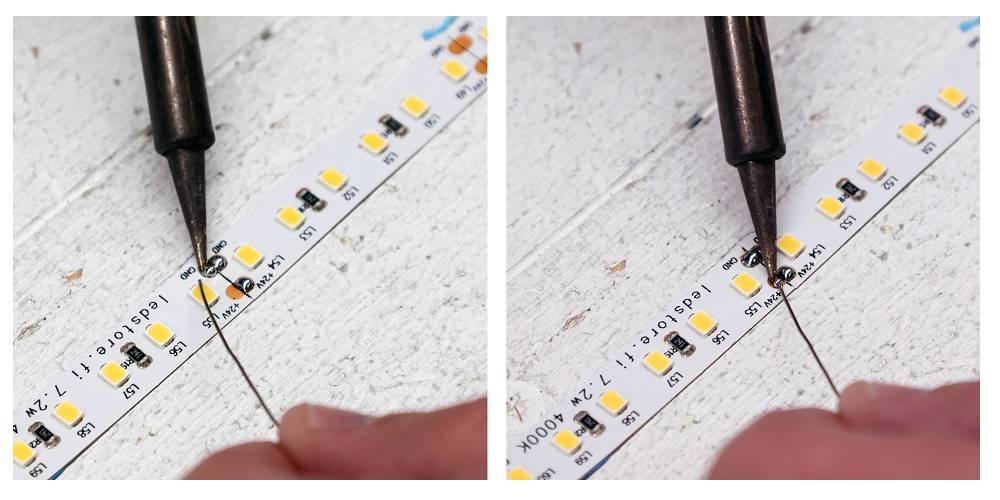

Pájení LED pásky
Páječky dobře nahřejte

9. Pokud se prodloužení vysune, mělo by být chráněno buď průhledným smršťovacím obalem, nebo silikonem.

Prodloužení světelného pásu LED v rozích

Nejčastěji je třeba řezat v rozích. Světelný LED pásek se neohýbá o 90 stupňů do strany. Je třeba jej odříznout a pomocí pájky vytvořit malý spoj a ohyb tak překřížit.

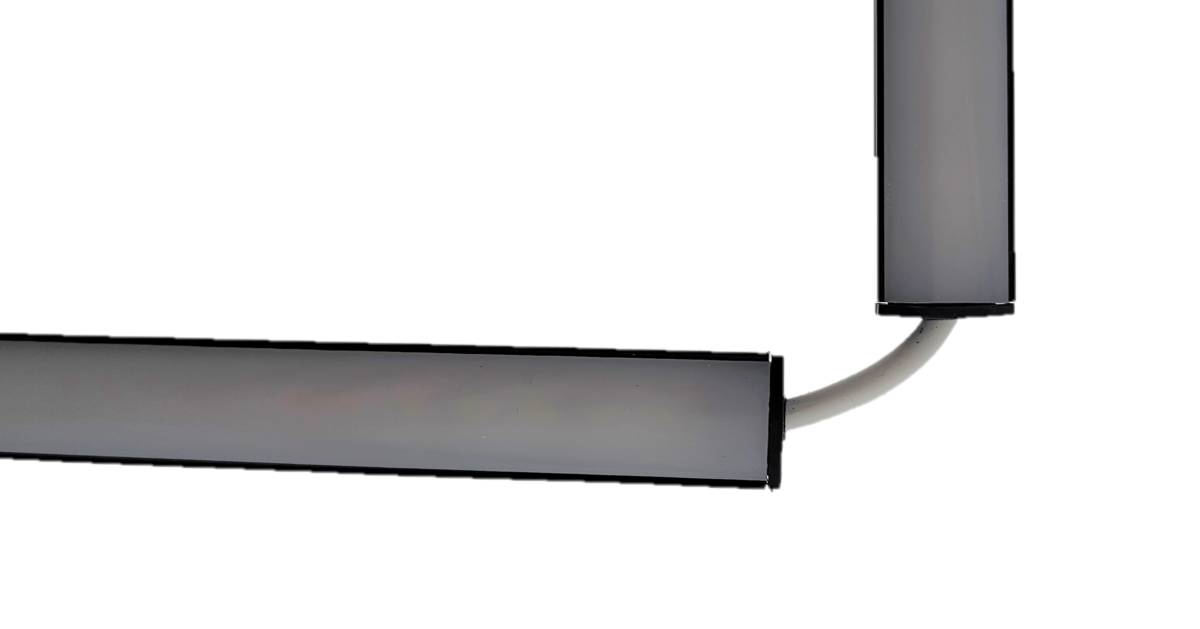

LED páskové světlo 90 úhel s pájený kryt na horní straně
LED páskové světlo 90 úhel s pájený kryt na horní straně

Oprava LED pásků

Pokud máte uprostřed vadný kus světelného pásku LED, lze jej opravit pomocí stejných pokynů pro pájení. Výměnu dílu jsme podrobněji rozebrali v průvodci řezáním světelného pásku 12LED.

Nejčastější chyby a jak se jich vyvarovat

Jednou z nejčastějších chyb je řezání pásky na špatném místě. Je důležité stříhat pásku v označených místech, aby nedošlo k jejímu poškození a aby ji bylo možné znovu přilepit.

Další častou chybou je nesprávná manipulace s páskou po odstřižení. Je důležité správně zacházet s konci odstřižené pásky, aby se nepoškodily a páska správně fungovala. To platí pro LED pásky s krytím IP65, které jsou instalovány venku. Nechráněný ustřižený konec bude zachycovat vlhkost a poškodí LED pásek.

Souhrn

Řezání LED pásků je jednoduchý proces, který vyžaduje pouze několik nástrojů a základní znalosti o osvětlení LED pásky. Stříhání umožňuje přizpůsobit pásek různým potřebám osvětlení a prostorům, což z LED pásku činí velmi univerzální řešení osvětlení.

Doufám, že vám tento článek pomohl pochopit, jak odpojit a znovu připojit světelný LED pásek.
