V tomto článku se budeme zabývat vlivem profilu na světlo LED pásku v praxi. Vysvětlíme, jak profil LED pásku - jeho rozměry a zvolený typ difuzoru - ovlivňuje konečný výsledek. Poskytneme tipy, jak vybrat správný styl profilu pro váš LED pásek. Světelné úhly a světelné údaje uvedené v článku jsou orientační.
Jak mění profil pásku LED světlo?
LED pásek by měl být vždy namontován v profilu, aby z něj mohlo unikat teplo. Tím se zvýší životnost LED pásku. Profil také chrání LED pásek před promáčknutím, prachem a mastnotou.
Při návrhu je třeba zohlednit vliv profilu na světlo LED pásku. Volba profilu LED pásku má vliv na úhel světla, směr světla a jas světla. Stejný LED pásek může v různých profilech vypadat velmi odlišně. Směr profilu má také vliv na světlo; profil pro montáž na stěnu nasměruje část světla na stěnu a odrazem přinese další světlo. A pokud je světlo nasměrováno na reflexní povrch, má na množství světla významný vliv také odstín a lesk reflexního povrchu.

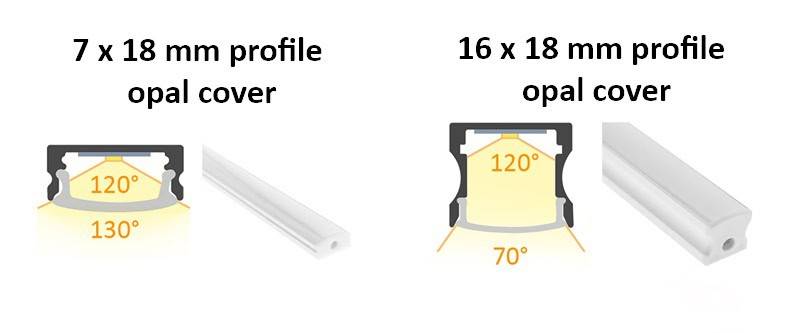

Rozměry profilu ovlivňují úhel otevření. Čím vyšší jsou okraje profilu vzhledem k vnitřní šířce, tím hlouběji bude LED pásek umístěn. Vnitřní stěny úzkého a vysokého profilu odřezávají světlo, což zužuje paprsek.
Typ difuzoru ovlivňuje jas světla, úhel otevření a vzhled řešení. Čirý difuzor propouští nejvíce světla, ale může způsobovat oslnění, přičemž je viditelný pásek LED, což nemusí být vizuálně příjemné.
Proporce profilu
Profil pásku LED může zúžit nebo změnit rozložení světla pásku LED, protože vnitřní stěny profilu blokují paprsky vyzařované do stran. Úhel otevření udává, jak daleko se světlo šíří z profilu.
Jako referenční model lze použít geometrický maximální úhel nájezdu. Ten závisí na vztahu mezi vnitřní šířkou profilu a výškou stěny. Pomocí základní geometrické logiky lze dojít k závěru, že čím vyšší je profil ve vztahu k jeho šířce, tím užší je úhel otevření pro světlo z LED pásku.
Různé typy profilu difuzoru
Hlavním účelem profilového difuzoru je chránit pásek LED před nečistotami a prachem. Bez difuzoru nebude profil LED pásku vypadat tak dokonale. Volba difuzoru ovlivňuje nejen vzhled, ale také množství vycházejícího světla (propustnost) a komfort (oslnění, měkkost).

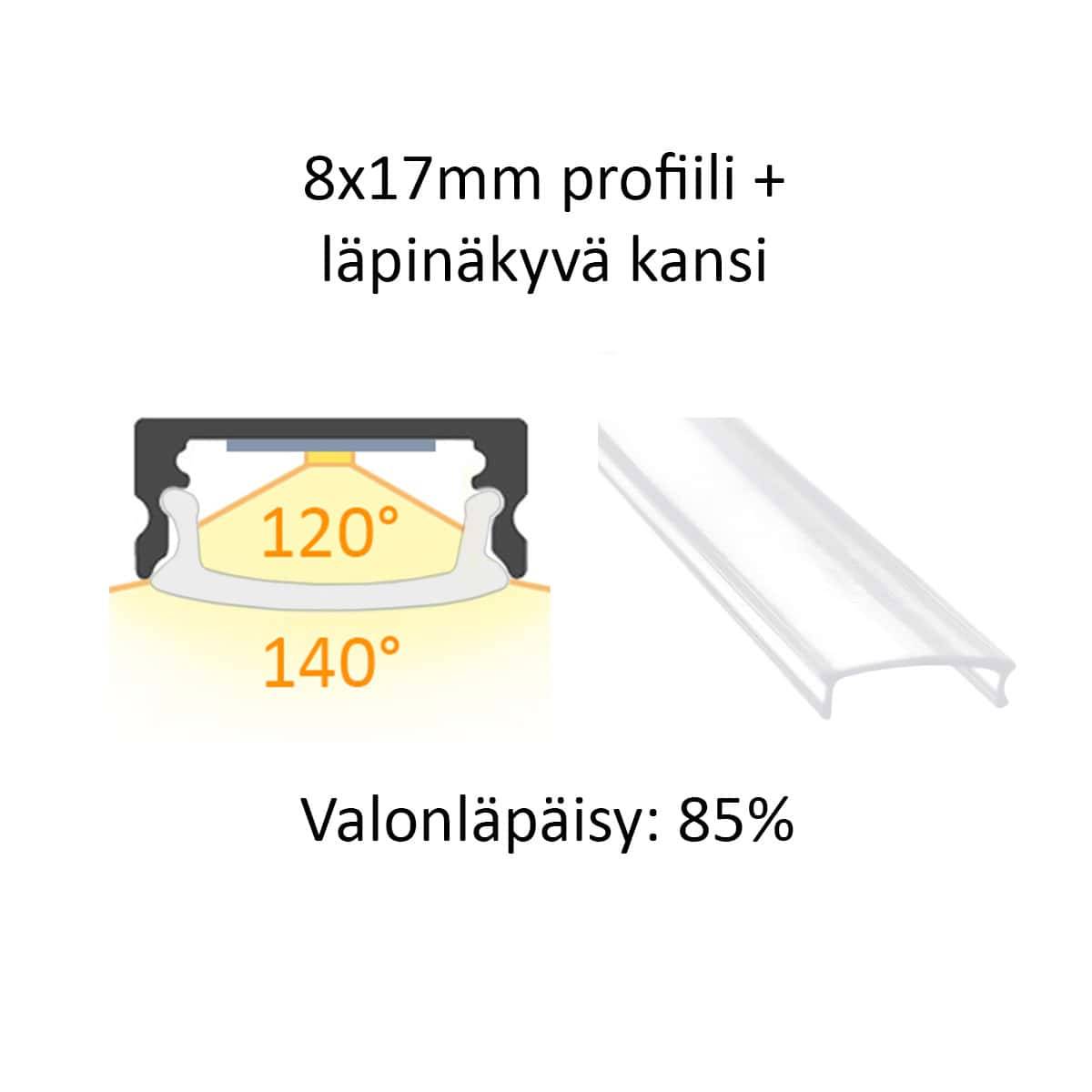

Čirý difuzor (čirý)
- Výhody: vysoká propustnost světla (většina světla ven), "ostřejší" rozložení světla (
- Nevýhody: může být oslňující, led pásek může být vidět skrz
- Typické: Vytváří ostřejší stíny, úhel otevření světla sleduje základní rozložení LED pásku, ale stěny profilu se mohou zúžit.

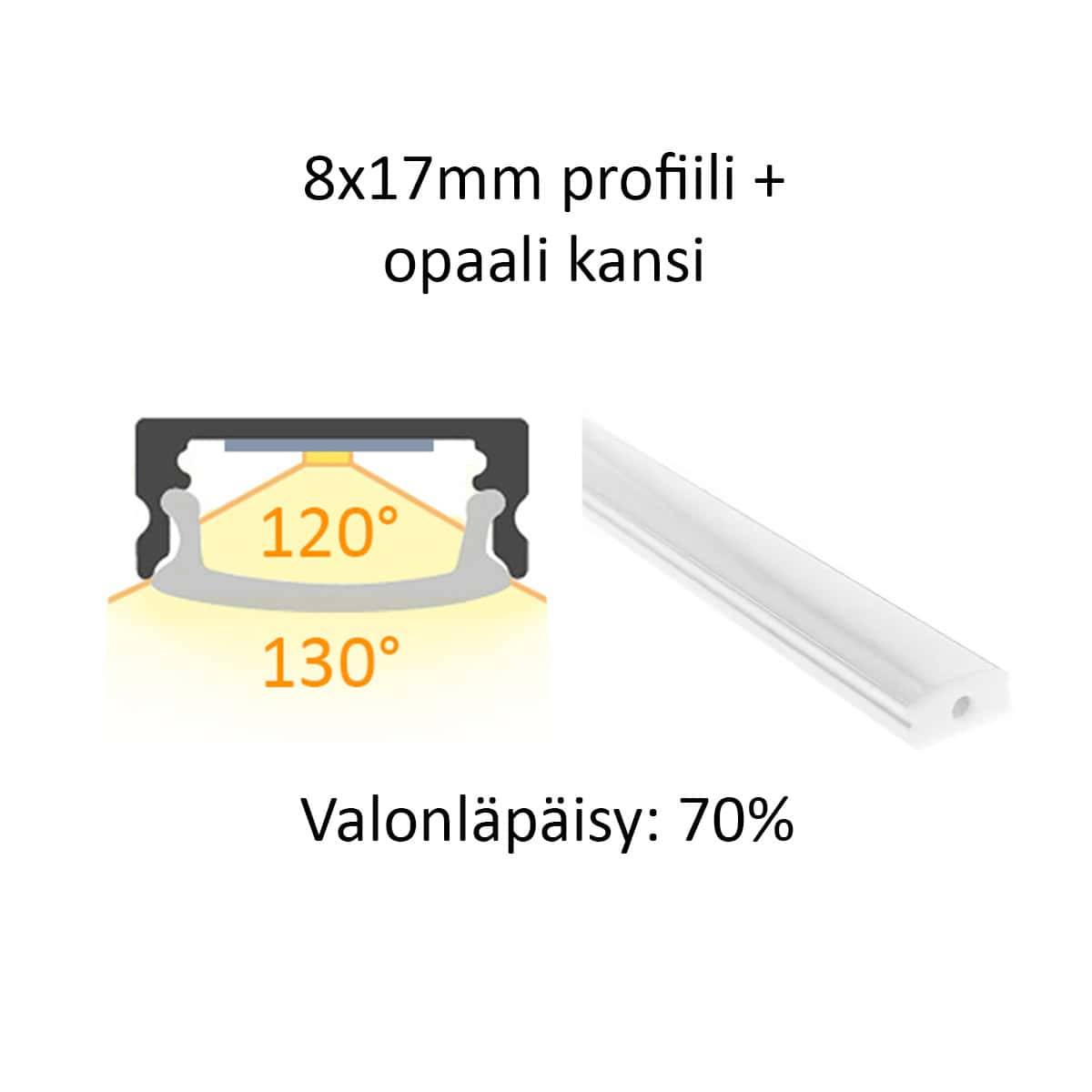

Opálový difuzor (opál)
- Klady: méně odlesků, zmírňuje bodové osvětlení LED pásku
- Nevýhody: nižší propustnost světla (difuzor spotřebovává část světelného výkonu)
- Typické: Měkké světlo nevytváří ostré stíny a je často vnímáno jako příjemné.

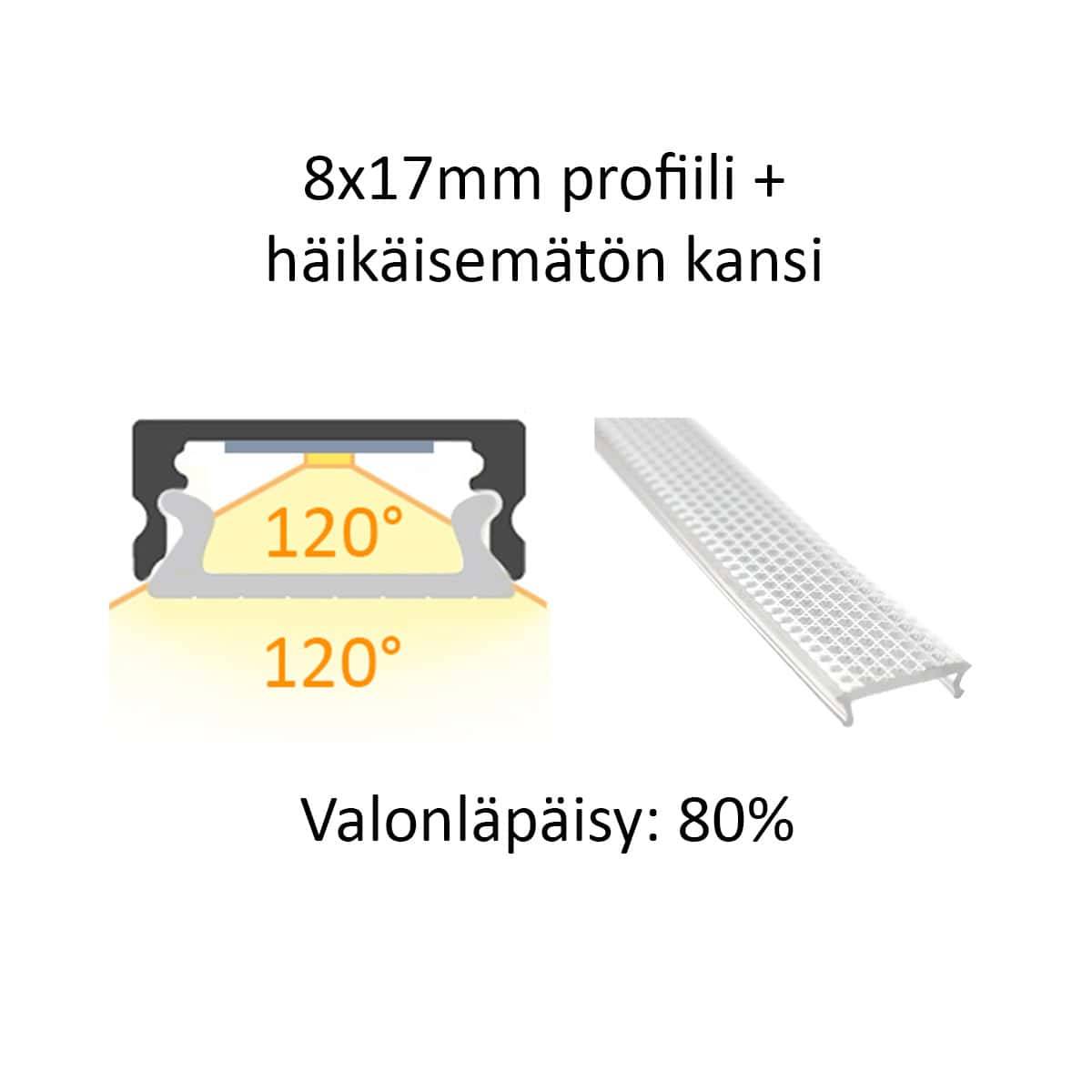

Prizma (mikroprizma)
- Klady: regulace oslnění (snižuje boční oslnění), rozostřuje ostrost LED pásku
- Nevýhody: může snížit světelný výkon a změnit rozložení světla (v závislosti na konstrukci).
- Typické: Vhodné pro aplikace, kde je svítidlo v blízkosti očí, například na pracovištích. Nejoblíbenější pro pracovní osvětlení ve veřejných prostorách.

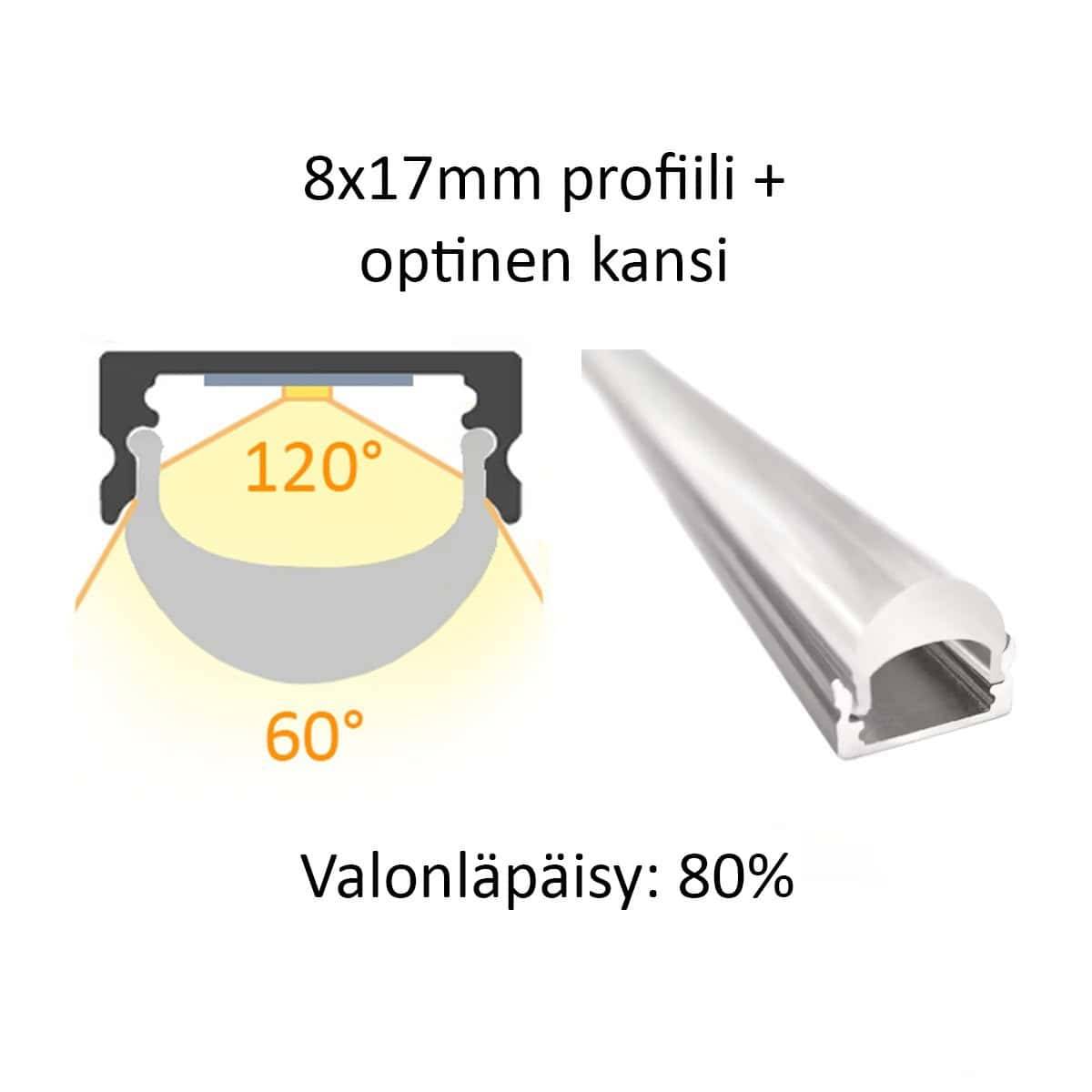

Optický kryt (optický)
- Výhody: kontrola oslnění (snižuje boční oslnění), silná směrovost (světlo jde dál). Různé úhly, různé výškové profily!
- Nevýhody: led páska prosvítá, vady stěn jsou zvýrazněny
- Typické: Tento difuzor je vhodný pro použití ve vysokých prostorách a umožňuje přivádět světlo dále.

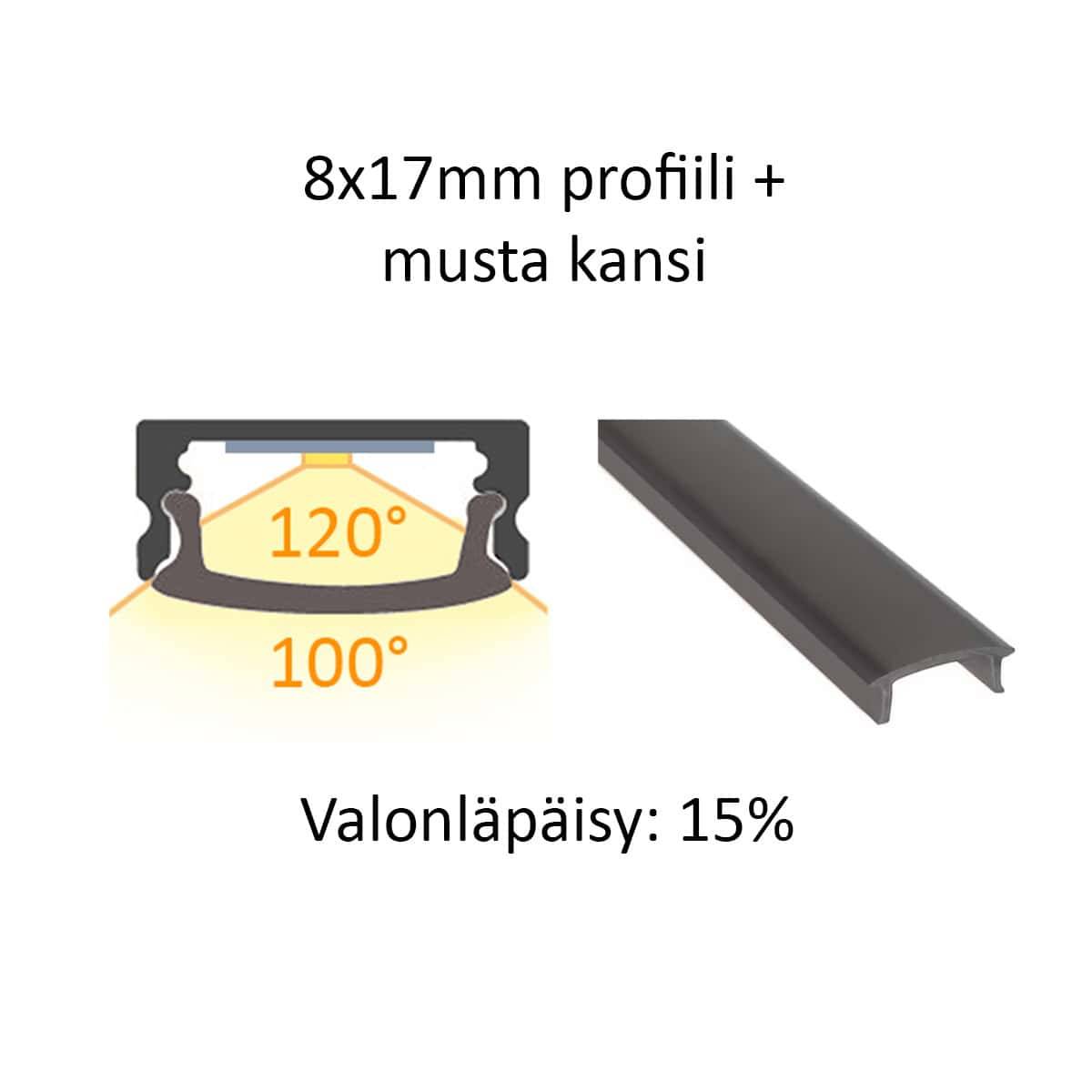

Černý kryt (černý)
- Klady: neviditelný led profil na černém pozadí, když jsou světla vypnutá
- Nevýhody: LED pásek je viditelný přes ztlumené, spotřebuje 85% úrovně světla!
- Typické: Vhodné pro použití na černém pozadí říms, stropů apod., kdy je požadován větší vizuální efekt než samotné světlo.
Výška profilu a difuzoru
Níže je uvedena tabulka, která ukazuje vliv profilu na úhel otevření světelného pásku LED. Profil LED pásku použitý v tomto příkladu je široký 12 mm s výškou stěny 5 mm nebo 15 mm.
| Výška profilu | Typ světla | Geometrie světla z profilu | Čirý difuzor (85-90 %) | Opálový difuzor (70-80 %) | Difuzér Prisma (80-90 %) | Optický difuzor (80-90 %) |
|---|---|---|---|---|---|---|
| 5 mm | široce osvětlující | 100° | Úhel svícení: 90-110° Oslnění: střední | Úhel světla: 95-115° Oslnění: nízké | Úhel světla: 90-105° Oslnění: nízké | Úhel světla: 60° Oslnění: nízké |
| 15 mm | centrálně osvětlené | 45° | Úhel světla: 40-55° Oslnění: střední | Úhel světla: 45-65° Oslnění: nízké | Úhel světla: 40-60° Oslnění: velmi nízké | Úhel světla: 30° Oslnění: velmi nízké |

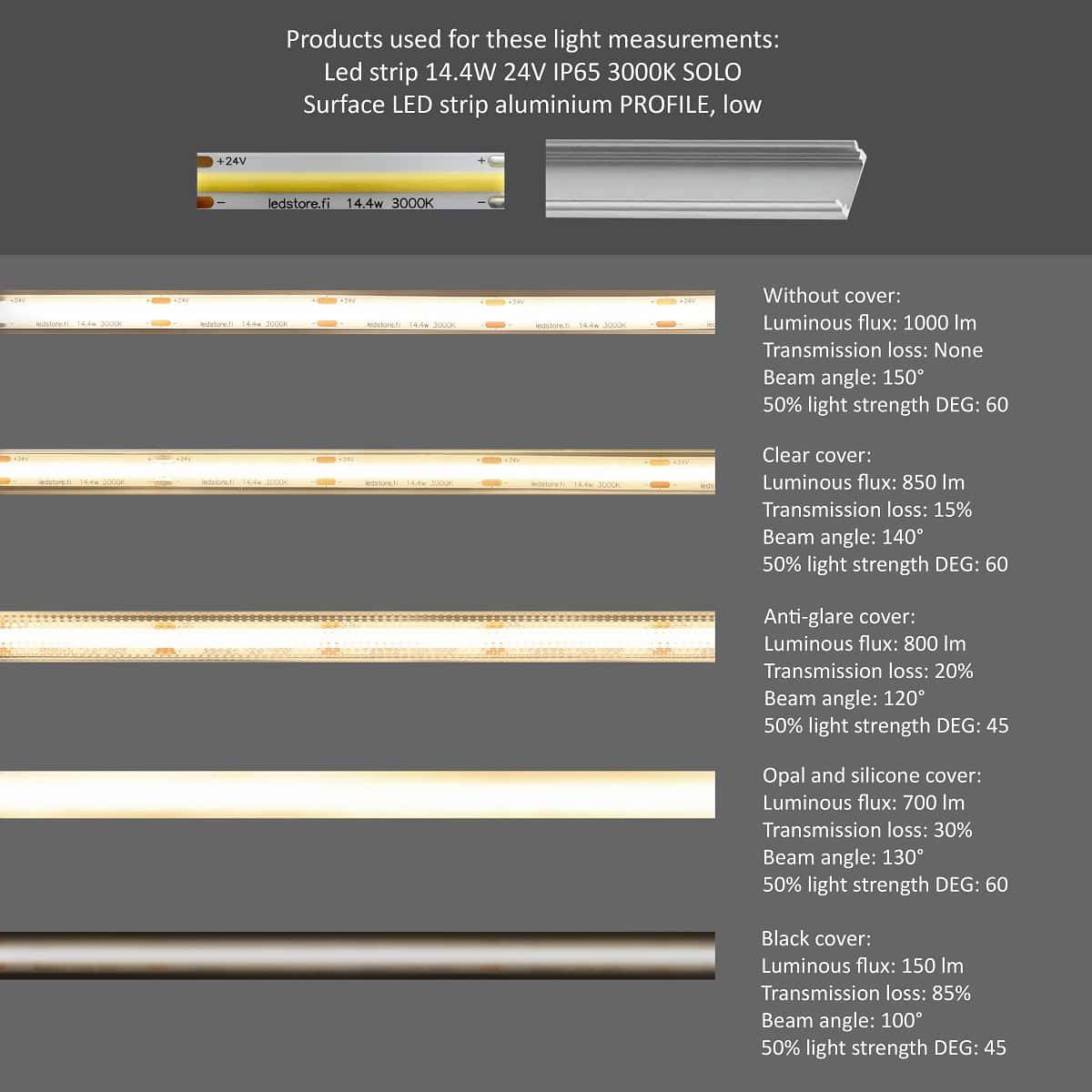

Vliv difuzoru a profilu na jas
Na obalech LED pásků se často uvádí lumeny (světelný tok) na metr, které udávají množství světla, jež výrobek vyzařuje. Uživatele však často zajímají luxy (intenzita osvětlení) na pracovní desce nebo podlaze.
Luxy jsou do značné míry závislé na rozložení světla. Užší úhel clony zvyšuje intenzitu světla ve středu, zatímco širší úhel clony světlo vyrovnává, ale snižuje jeho intenzitu ve středu. Rozdíly v úhlu otevření přispívají k vysvětlení toho, jak stejný LED pásek vypadá odlišně v závislosti na volbě profilu a difuzoru.
Příklad: proč je užší klín jasnější?
Pokud je stejné množství světelného toku nasměrováno na menší plochu, dochází ke koncentraci světla - to znamená, že luxů přibývá v centrální oblasti a ubývá na okrajích. Mírně vyšší profil nebo opticky zúžený difuzor vytvoří na pracovní ploše jasnější a koncentrovanější světlo. Hodnota lumenů je stejná jako u nízkého profilu, ale jas světla je soustředěn do menší oblasti.
Vliv difuzoru a profilu na oslnění
K oslnění dochází, když jasné světlo dopadá do očí pod nepříjemným úhlem. Mezi takové objekty často patří nízkoúrovňové osvětlení, kde je zdroj světla v úrovni očí (pracovní stanice), přímo viditelné světelné body (schodiště, osvětlení stěn směřující dopředu) a světla na lesklých površích (kuchyňská plochá světla).
Regulace oslnění pomocí profilu a difuzoru
- Zvolte hlubší profil: vysoké stěny zužují úhel otevření → méně oslnění
- Zvolte opálový difuzor: měkčí světelný povrch → méně oslnění
- Zvolte hranolový difuzor: kontroluje "vysoké úhly" → méně oslnění
Vliv difuzoru a profilu na vzhled LED diod
"Hotspoty" jsou LED body nebo světlé skvrny, které vystupují přes kryt profilu. Berte to v úvahu při výběru LED pásku i profilu.
Bodové oddělení pásku LED je ovlivněno typem pásku LED, výškou profilu, typem difuzoru a způsobem montáže profilu. Kromě toho stmívání pásku LED zvyšuje skvrnitost, což je také třeba mít na paměti.
Jak se vyhnout zobrazování led teček
- Čím dále je difuzor od povrchu pásku LED, tím méně vystupují body LED. Výběrem hlubšího profilu získáte více bodového světla.
- Čím neprůhlednější je difuzor, tím méně je vidět špičatost pásku LED. Zvolte opálový difuzor, abyste snížili skvrnitost.
- Vyberte si co nejhustší LED pásek. LED pásky SMD jsou obvykle tečkované, zatímco LED pásky COB jsou ploché. LED pásek se 120 LED obvody na metr je plochý v nízkoprofilových aplikacích s opálovým difuzorem, pokud není pásek stmíván.
- Pokud upevňujete profil vrtáním šroubů skrz profil, zahlubte otvory pro šrouby. V opačném případě zůstane LED pásek vyvýšený nad šrouby, což se projeví jako světlejší skvrna na difuzoru. Tomu můžete předejít také upevněním profilu pomocí svorek.
Profil a kryty LED pásků - doporučení podle místa určení
Poznámky a tipy, jak vybrat správný profil LED pásku pro každou aplikaci.

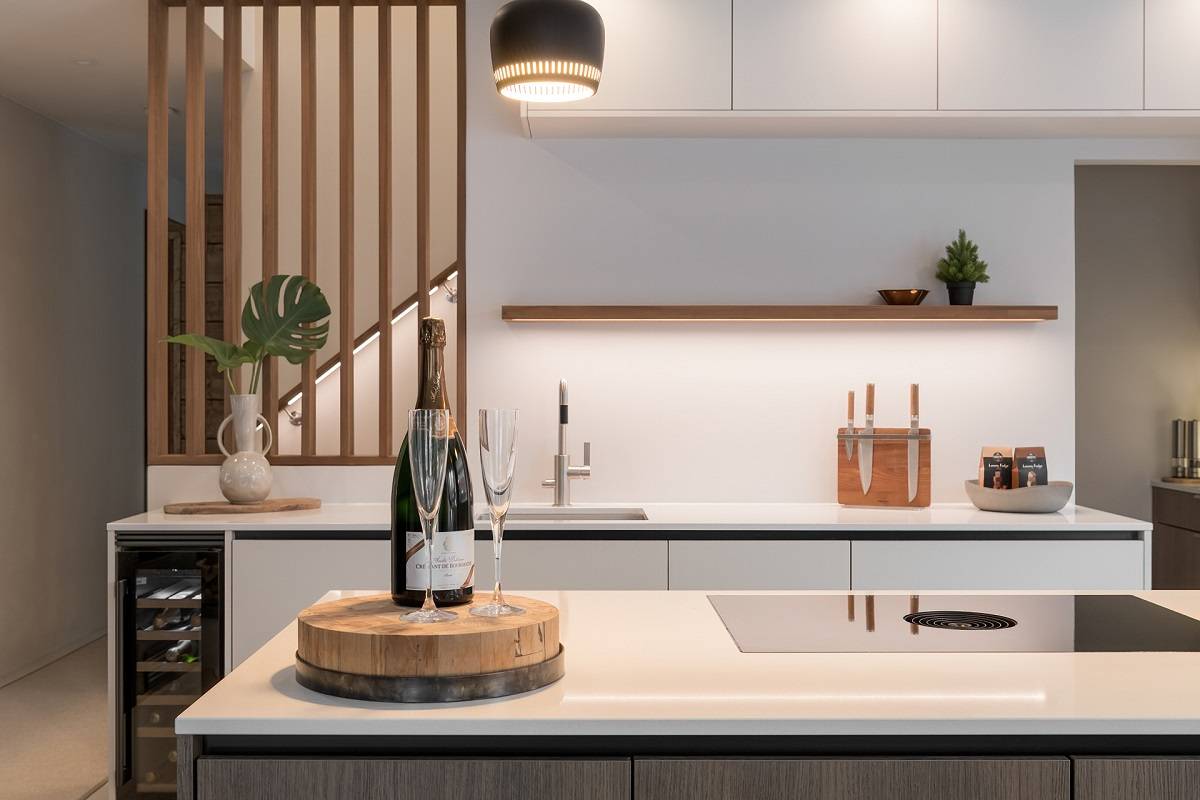

Kuchyňská pracovní deska
Zdaleka nejčastější kombinací je nízký profil a opálový difuzor. Nízký profil se používá proto, aby boční strana profilu nebyla v kuchyni vizuálně viditelná, a opálový difuzor se používá k co největšímu vyrovnání světelných míst. Lesklé úrovně jasně odrážejí špičatost! Distanční rámeček je obvykle vysoký 50 cm, takže světlo je dobře rozloženo po celé úrovni.
- Pokud je hladina lesklá (rez nebo kámen): vyberte opálový kryt tak, aby se skvrny neprojevovaly v odrazu lesklé hladiny, a požadovaný profil (nejnenápadnější je nízký).
- Pro maximální výkon (matná úroveň): zvolte průhledný kryt, abyste maximalizovali světelný výkon, a hlubší profil, abyste omezili boční oslnění a skryli pásek před zraky.
Nepřímé osvětlení (světelná lišta, kryt, střešní linie)
- Pro měkké světlo: zvolte opálový kryt, který zmírní stíny a požadovaný profil.
- Chcete-li maximalizovat světelný tok: Zvolte jasný difuzor nebo směrový difuzor.
Tip 1! Pokud je prostor vysoký, použijte směrový difuzor, abyste maximalizovali dosah světla do vysokých úrovní.
Tip 2! Chcete-li dosáhnout úhledného okraje, použijte profil, který se přizpůsobí okraji sádrokartonové desky.
Police a vitríny
- Minimalizace oslnění: zvolte opálový kryt a profil 45 stupňů, aby světlo směřovalo od diváka.
- Minimalistická instalace: zvolte opálový kryt a zapuštěný profil, který je v jedné rovině s policí.
Tip! Otevřenou polici můžete osvětlit pomocí zapuštěného 45stupňového profilu, který směřuje světlo na zadní stěnu. Minimální oslnění a povrch zadní stěny je krásně zvýrazněn.
Kontrolní seznam
Při výběru profilu a difuzoru berte tyto skutečnosti v úvahu.
- Je zdroj světla viditelný? Pokud ano, preferujte opál nebo hranol.
- Potřebujete světlo na šířku nebo dolů na pracovní desku? Široký: nižší profil. Nižší: hlubší profil.
- Je cílem maximalizovat světelný výkon? Jasný difuzor a přiměřená směrovost.
- Chcete jemný vzhled? Opál a dostatečná vzdálenost mezi LED diodou a difuzorem.
- Je prostředí tmavé nebo světlé? Tmavé prostředí často vyžaduje větší světelný tok nebo lepší směrovost.
- Jedná se o pracovní desku nebo pracovní stanici? Zaměření na ochranu proti oslnění: hlubší profil + opál/prisma.
- Chcete si být jisti výsledkem? Požádejte o IES/LDT nebo si nechte změřit luxy s pilotem.
Tip! Sdělte nám použití LED pásku, plánovanou výšku instalace a požadovanou úroveň osvětlení a my vám navrhneme nejlepší řešení pro vaše potřeby!
Průvodci instalací LED pásků
- Vypnutí LED pásku - Vypnutí LED pásku a výměna LED pásku
- Led světelný pásek nesvítí - Proč led světelný pásek nesvítí, projdeme důvody
- Blikání světelného pásku - Proč bliká světelný pásek LED? Důvodů je mnoho a my si je všechny projdeme.
- Životnost LED pásků - Co ovlivňuje životnost a proč jiné pásky vydrží déle?
- Montáž LED páskového světla - Jak namontovat LED páskové světlo v interiéru nebo exteriéru? Co je třeba vzít v úvahu?
- Připojení LED páskového světla k transformátoru - Jak připojit LED páskové světlo k různým typům transformátorů?
- Připojení světelného pásku RGB - Jak připojím světelný pásek RGB k různým ovládacím zařízením?
- Prodloužení světelného pásku - Jak mám pájet spoje? Malý návod na pájení pro začátečníky.
- Paralelní zapojení LED páskového světla - Co je to paralelní zapojení a jak ho provést pro LED páskové světlo?
- Vliv profilu LED pásku na světlo - Jak ovlivňuje výška profilu a krytí světlo?
Specialista na osvětlení LED pásky
Společnost LedStore je odborníkem na LED osvětlení a design osvětlení od roku 2010. Disponujeme vlastním oddělením produktového designu, takže naše výrobky jsou technicky na špičkové úrovni. Na výrobky je poskytována záruka až 7 let. Provádíme také údržbu osvětlení.
Zaměřujeme se na svítidla s řízenou teplotou a vysokým barevným podáním, takže skvěle fungují a dlouho vydrží. Vyrábíme přibližně. 500 návrhů osvětlení pro stránky našich klientů. Přečtěte si více zde nebo si objednejte návrh. Věděli jste to? LedStore nabízí návrh osvětlení od 169 eur pro celý dům!
LED osvětlení pásu na míru
Nabízíme službu zakázkové výroby LED pásků, tj. zakázkové výroby LED pásků v hliníkovém profilu. Instalují se také.
Nezapomeňte, že jsme vám na této cestě vždy k dispozici, a to jak e-mailem(myynti@ledstore.fi), tak telefonicky (045 251 4510). Jako vždy se neváhejte podělit o fotografie svých vlastních projektů na sociálních sítích na #ledstorefi IG a ledstorefinland FB. Rádi vidíme, jaké skvělé věci se s našimi LED diodami dělají, a pomáhá to poskytnout inspiraci těm, kteří si ještě nejsou jisti silou a úžasností LED diod.
Věděli jste, že v naší galerii máme již více než 3 500 fotografií našich instalací LED!
ČASTO KLADENÉ DOTAZY
Zvětšuje opálový difuzor úhel otevření?
Díky opálovému krytu je světlo měkčí a vnímané širší, ale stěny profilu mohou stále omezovat boční úhly. Konečný výsledek závisí na tom, jak hluboko je pásek LED v profilu a na struktuře difuzoru (plochý vs. kopulovitý).
Proč je stejný LED pásek v jiném profilu jasnější?
Rozložení světla se mění se změnou profilu: pokud je světlo soustředěno na menší plochu, luxů v daném bodě přibývá. Kromě toho propustnost difuzoru ovlivňuje, kolik světla z profilu vychází.
Zobrazuje se pásek COB jako tečky?
COB je velmi plochý, ale průhledný kryt a velmi nízký profil mohou při ztlumení pásku LED přesto odhalit samostatné body. Výběrem opálového difuzoru skvrny vyhladíte. S vysokým profilem a opálovým krytem se skvrny ztratí nejvíce.
Je výška stěny 15 mm vždy lepší?
Ne. Je směrovější a často pohodlnější z hlediska oslnění. Pokud však chcete široké a rovnoměrné celkové osvětlení nebo nepřímé osvětlení, je často lepší nižší profil.
Čirý nebo opálový do kuchyně?
Pokud je profil pásku LED viditelný, ve výšce očí nebo se odráží od povrchu pracovní desky, vyplatí se zvolit opálový (nebo prizmatický) difuzor: nevznikají nevzhledné viditelné světelné skvrny a méně oslňuje. Pokud je profil LED pásku skrytý a chcete maximalizovat světelný výkon, dobře poslouží čirý difuzor.
Kolik světla se ztratí na opálové palubě?
Liší se v závislosti na materiálu a povrchu. Obecně platí, že opálový kryt snižuje světlo více než čirý, ale na oplátku získáte měkčí a často příjemnější osvětlení. Světelné ztráty se obvykle pohybují kolem 20 %.
Co je to hranolový kryt a kdy byste ho měli zvolit?
Prizma (mikroprisma) je rozptylka, která snižuje oslnění tím, že reguluje vysoké úhly. Je dobrou volbou, pokud je profil LED pásku viditelný a je požadován příjemný, profesionálnější vzhled.
Co je to optický kryt a kdy se používá?
Optický kryt je difuzor, který usměrňuje světlo v závislosti na hloubce profilu. Používá se ve vysokých prostorách nebo v případech, kdy chcete, aby se světlo přenášelo blíže k podlaze.
Mohu úhel otevření odhadnout sám?
Předběžně ano: hlubší profil (vyšší stěny) obvykle znamená užší klín. Přesnou hodnotu lze určit pouze fotometricky (IES/LDT) nebo měřením.
Souhrn
Vliv profilu na světlo je větší, než mnoho lidí očekává. Hloubka profilu ovlivňuje směrovost, difuzor ovlivňuje měkkost, oslnění a světelný výkon. Sladěním správného typu profilu se správným krytem zlepšíte komfort a získáte správné světlo tam, kde je potřeba.
