Skutečný výkon měřených LED bodů a panelů CCT

Velmi oblíbené je osvětlení s řízenou teplotou barev nebo CCT. Téměř každý dům, který navrhujeme, je vybaven přizpůsobitelným osvětlením, a pokud jde o výpočet výkonu, panuje v tom určitý zmatek. V tomto článku vám prozradíme, jaký je skutečný výkon CCT LED spotů a panelů při měření.

Proč měřit skutečný výkon svítidel CCT LED?

Příkon svítidla se často označuje pouze jednou barevnou teplotou (např. "9 W"), ale svítidla CCT mají teplý i studený obvod LED. Svítí-li oba LED obvody současně bez transformátoru CCT, může být příkon až dvojnásobný. Transformátor CCT rozděluje příkon teplého a studeného okruhu LED tak, aby zůstal konstantní.

Při nesprávném použití je 9W bod CCT ve skutečnosti 18W svítidlo - v takovém případě by teplé i studené LED diody svítily současně na plný výkon.

Nejedná se pouze o teoretické riziko - elektronika svítidla může být poškozena nadměrným proudem, pokud řídicí jednotka není pro toto použití navržena. CCT spoty a panely proto standardně indikují správný příkon.

---

LED reflektory CCT - skutečné výsledky měření

Níže je uvedena tabulka čtyř doporučených míst CCT. Každý z nich je měřen při třech různých teplotách barev. POZOR! Skvrny R023, R033 a SQ033 byly měřeny s opálovým difuzorem. Difuzor lze odstranit, čímž se zvýší celkový světelný výkon o +10-15 % a zúží se paprsek a světlo dosáhne dále (lux 1 m daleko). Všechna tato svítidla se vyznačují zapuštěným světelným zdrojem. Spot 023 má matnou skleněnou čočku, kterou nelze odstranit. Model 023 má zdroj světla na povrchu. Všechna měření se provádějí pomocí řídicí jednotky Zigbee CCT.

Produkt	Teplota barev	Výkon (W)	Světelný výkon (lm)	CRI	R9	Lux 1m	Účinnost (lm/W)
023	Teplá bílá	9.3	577	97	99	750	62
	Neutrální bílá	9.3	688	95	96	891	74
	Studená bílá	9.3	799	92	92	1032	85
R023	Teplá bílá	9.1	481	98	99	196	53
	Neutrální bílá	9.1	563	95	96	229	62
	Studená bílá	9.1	645	92	92	262	71
R033	Teplá bílá	9.4	683	90	90	266	73
	Neutrální bílá	9.4	744	91	91	289	80
	Studená bílá	9.4	804	91	92	311	86
SQ033	Teplá bílá	9.1	558	90	90	207	61
	Neutrální bílá	9.1	639	91	92	236	70
	Studená bílá	9.1	719	91	94	265	78

---

Co se můžeme dozvědět z výsledků spotů LED?

• Všechna místa zůstávají na 9,1-9,4 W - to znamená, že regulátor je určen pro jeden okruh najednou.
• Studené světlo produkuje až o 40 % více světla než teplé světlo, protože má vyšší účinnost.
• Všechny spoty dosahují CRI vyššího než 90 - vynikající volba pro použití v interiéru a přesnost barev.

---

LED panely CCT - skutečné výsledky měření

Níže jsou uvedeny výsledky měření pro všechny testované panely. Jsou zahrnuty různé velikosti (ø120 → 300x300 mm). Všechna měření se provádějí pomocí řídicí jednotky Zigbee CCT.

Produkt	Teplota barev	Výkon (W)	Světelný výkon (lm)	CCT (K)	CRI	R9	Lux 1m	Účinnost (lm/W)	Úhel světla reflektoru (°)
Strop ø120	Teplá bílá	6.5	477	3235	98	99	155	74	124
	Neutrální bílá	6.5	486	4236	98	94	158	75	124
	Studená bílá	6.5	495	5236	99	92	161	76	124
Strop ø160	Teplá bílá	9.6	796	2658	97	99	243	83	129
	Neutrální bílá	9.6	871	4624	97	95	266	91	129
	Studená bílá	9.6	945	6589	97	90	289	99	129
Strop ø200	Teplá bílá	15.2	1282	2896	98	99	403	85	127
	Neutrální bílá	15.4	1368	4192	98	99	430	90	127
	Studená bílá	15.6	1453	5488	98	98	456	95	127
Panel 300x300	Teplá bílá	15.6	1355	2736	97	987	379	87	131
	Neutrální bílá	15.6	1488	4617	97	98	405	96	131
	Studená bílá	15.6	1621	6498	97	98	431	104	131

---

Panely: co nám říkají data?

• U panelů CCT je spotřeba energie jednoznačně funkcí jednotlivých obvodů LED, nikoli jejich součtu.
• Poměr účinnosti je o něco lepší než u skvrn.
• CRI zůstává téměř ve všech hodnotách vyšší než 97, takže jsou ideální pro pracovní osvětlení.

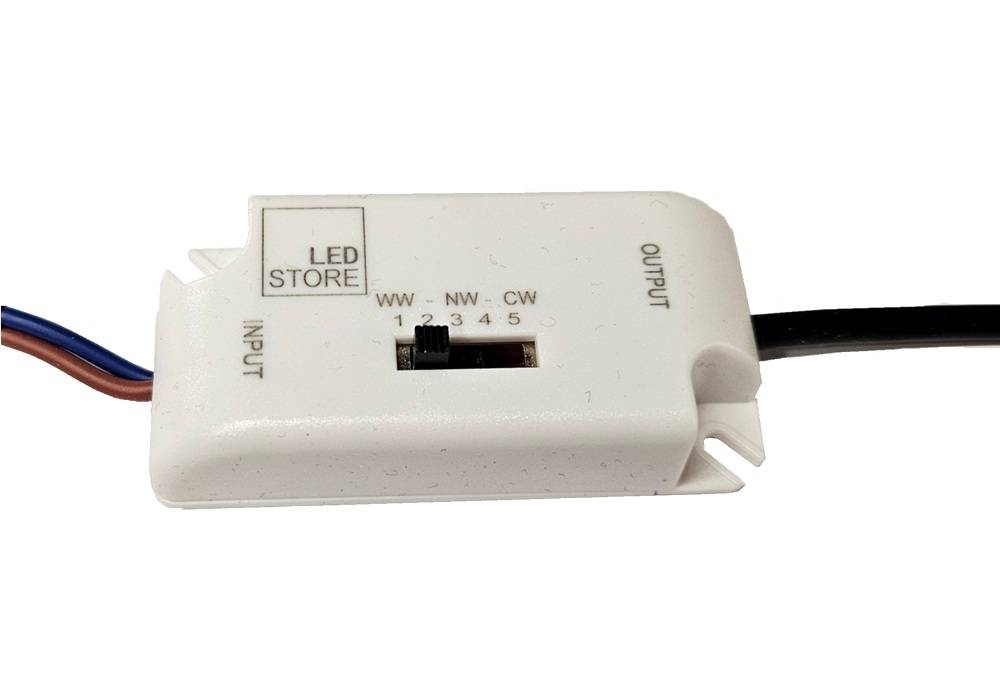

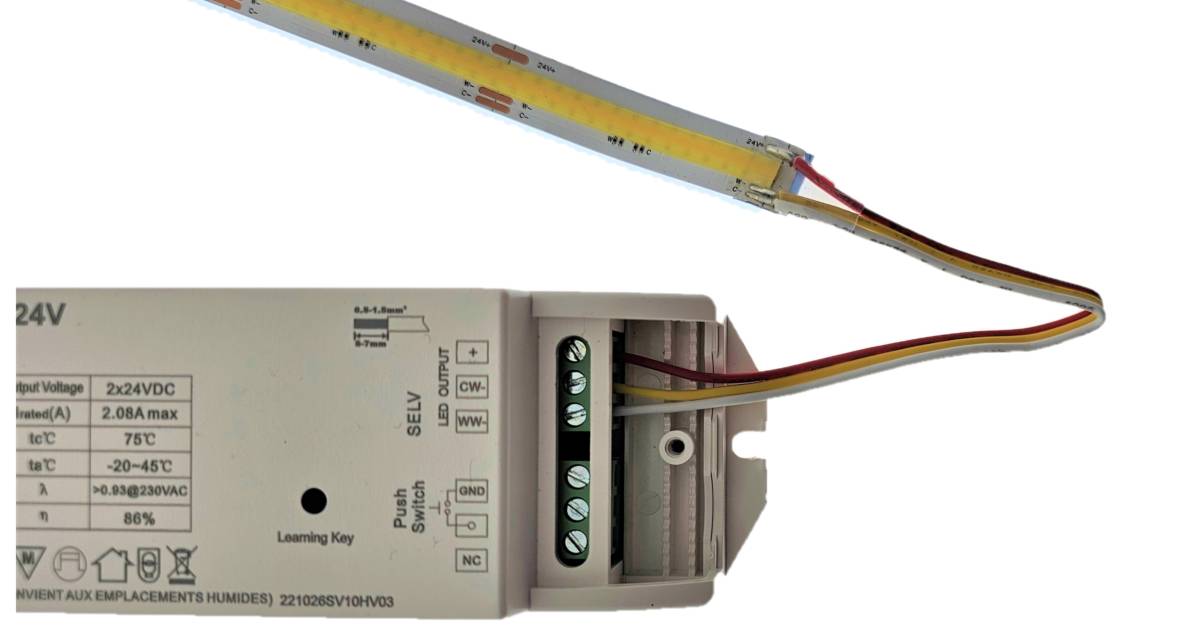

V místnosti obložené dřevem se odstíny dřeva i podlahy výrazně mění v závislosti na odstínu bílého světla, který nastavíte z panelů. I když to řídicí jednotka krátkodobě povolí, nepřetržitá zátěž 2x povede k přehřátí a selhání komponent. Nikdy tedy nepřipojujte horkou a studenou svorku na stejnou svorku, ale řízení by mělo být prováděno pomocí transformátorů a tlumivek určených pro řízení CCT. Obrázek ukazuje světelný pásek CCT Led se stejným zapojením jako CCT spoty nebo CCT panely. Pokud chcete barvu standardizovat pouze jednou a nechcete používat ovládací prvky, můžete mezi ně nainstalovat posuvný přepínač pro výběr odstínu. Posuvný přepínač CCT pro nastavení teploty barev během instalace.

---

Často kladené otázky (FAQ)

Proč není svítidlo CCT dvakrát výkonnější, přestože má dva obvody LED?

Řídicí jednotka rozděluje výkon obvodů - tím se zabrání přetížení.

Je studené světlo vždy účinnější než teplé?

Ano, obvykle studené světlo (5000-6500K) produkuje více světla při stejném příkonu (5-15 %).

Mohu kombinovat studené a teplé světlo do neutrálního?

Přímo do ET! Pouze se speciálním regulátorem, který omezuje proud do obvodu LED. V opačném případě přetížením obvodu LED přerušíte jeho funkci.

Jak jste tyto hodnoty měřili?

Všechny hodnoty byly měřeny ve vzdálenosti 1 m kalibrovaným fotometrem.

Které svítidlo je vhodné pro přesné pracovní osvětlení?

Vyberte CRI >95 a vysokou hodnotou luxů - například panel 300x300 nebo bod 023.

Co se stane, když přetížím svítidlo CCT?

Přehřátí a rozbití

---

Souhrn

• Svítidla CCT nabízejí nastavitelnost a přesné podání barev.
• Luxy jsou ovlivněny úhlem otevření objektivu, přestože světelnost je stejná.
• Dobře navržené osvětlení je vždy tím nejlepším řešením pro domácnost, kancelář i veřejné prostory.

---

Zákaznický servis společnosti LedStore je vždy připraven zodpovědět vaše dotazy a vyřešit i ty nejobtížnější technické problémy!
