Jak instalovat nepřímé osvětlení LED pásky

Instalace nepřímého osvětlení LED pásky přináší do místnosti zcela nový vzhled. Tento článek popisuje kroky spojené s instalací osvětlení, když si klient přál vylepšit osvětlení v obývacím pokoji bytu, který rekonstruoval. Bude zde rozebrána otázka: "Jak nainstalovat osvětlení LED pásky?". V tomto případě bylo v místnosti kromě stávajícího stropního světelného bodu instalováno nepřímé osvětlení na dvou stěnách o délce 6 m s použitím výrobků LedStore. Osvětlení muselo být instalováno před malováním stěn, protože hliníkový profil a vedení, které zůstaly na povrchu stěn, byly při malování stěn natřeny tak, aby se shodovaly se stěnou.

Instalace LED pásku na strop - seznam osvětlení v hliníkovém profilu

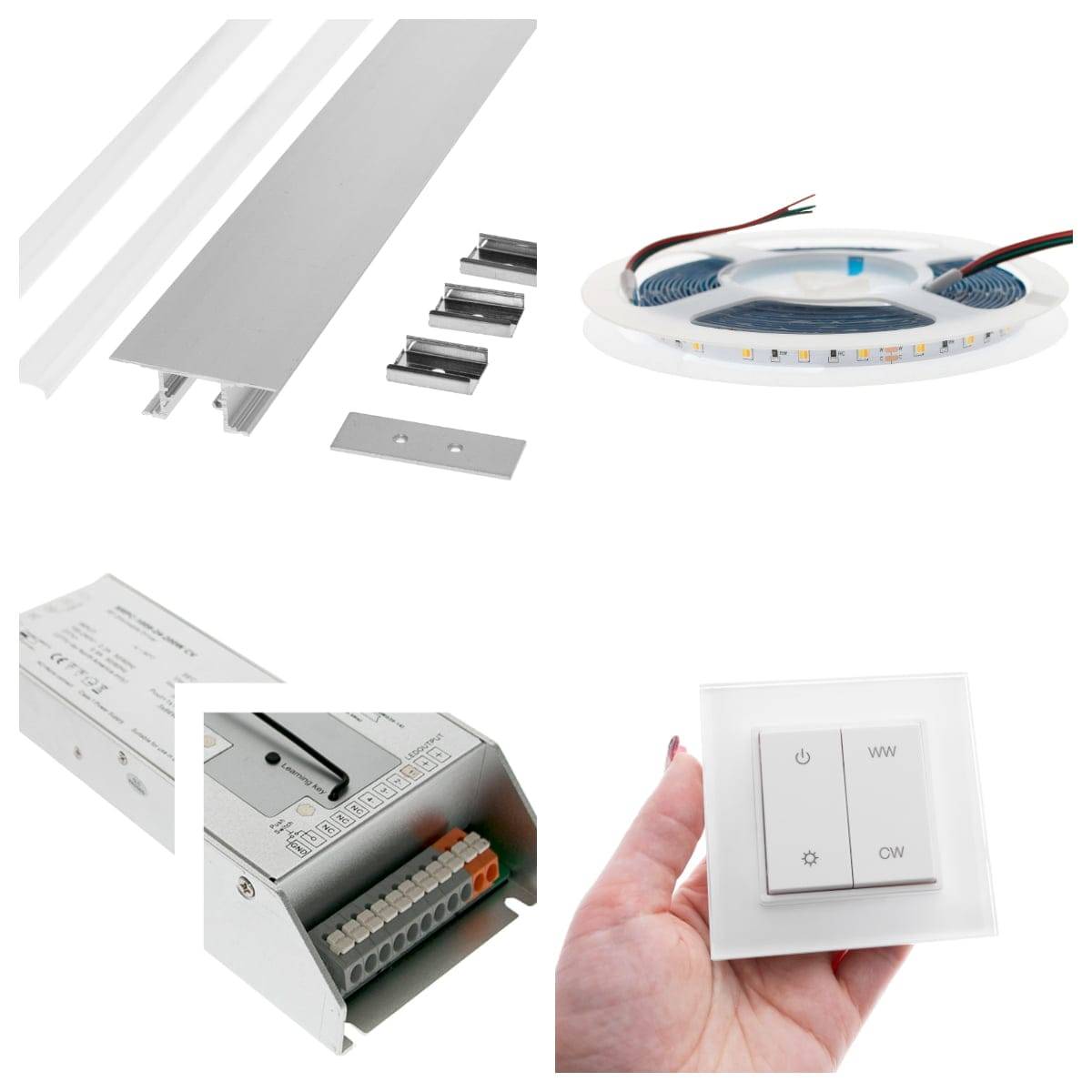

Nepřímé osvětlení LED pásky v obývacím pokoji bylo instalováno s obousměrným hliníkovým profilem pro nepřímé osvětlení. Profil je vyroben z eloxovaného hliníku a celá délka jednoho profilu je 2,5 metru. Profil je dodáván s plastovými difuzory, nástěnnými držáky a koncovkami. Jako LED pásek byl použit vysoce kvalitní 24V LED pásek o výkonu 14,4 W/m s regulací teploty barev. Zdrojem energie pro instalaci byl 24V 200W RF transformátor, který byl připojen k bezdrátovému regulátoru teploty barev. Tlačítka mají jak stmívání, tak i ovládání teploty barev.

Instalace LED pásu - kroky instalace nepřímého osvětlení LED páskem

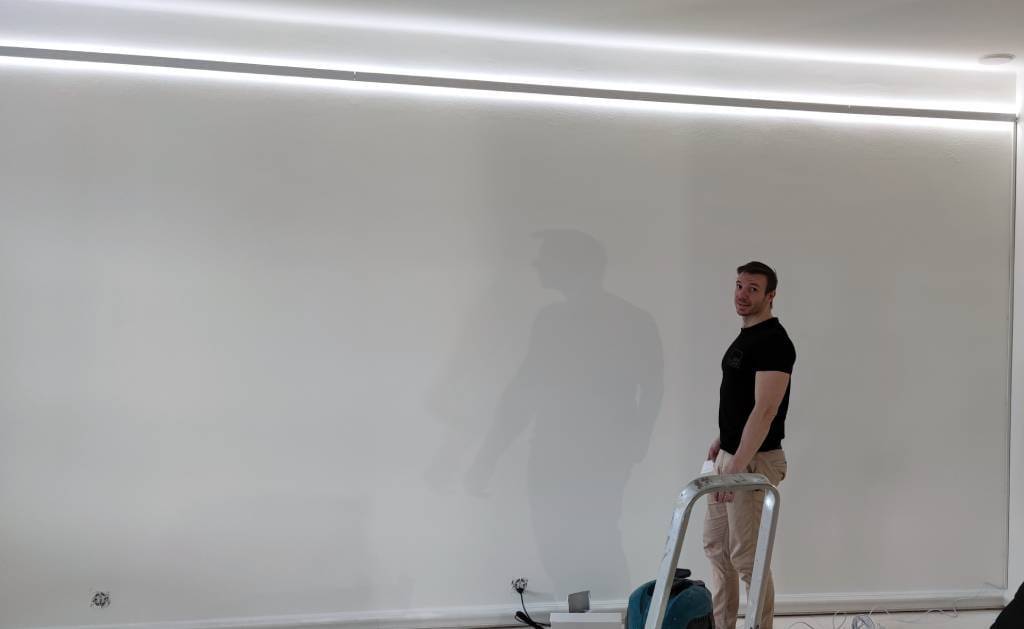

Profil a pásky LED byly nainstalovány a připraveny k použití u zákazníka. Postup instalace nepřímého osvětlení LED pásky byl následující:

1. Příprava led pásků a profilů na LedPaja
2. Nástěnné držáky a profily, montáž na stěnu
3. Lepení / upevňování pásků Led na profily
4. Instalace kabelových žlabů zakrývajících spojovací vedení
5. Připojení LED pásků k transformátorům a síťovému napájení
6. Uvedení do provozu s bezdrátovým ovládáním



Předpříprava nepřímých LED pásků a profilů v aplikaci LedPaja

Délka pásu Led je pět metrů a pás lze spojovat děrováním na požadovanou délku v intervalech až 10 cm. Pro instalaci byly LED pásky nahoru a dolů připájeny v délce 6 m a byly k nim připájeny připojovací vodiče k transformátoru. Ve středu profilu je prostor pro vodiče, který zde byl využit: ve spodní části lišty profilu byly vyvrtány otvory, z nichž byly vodiče vyvedeny do středu profilu a připojeny tak, aby mohl být transformátor napájen jediným připojovacím vodičem. Napájení lišty tak zajišťoval jediný transformátor.

Led pásek byl přilepen na první 2,5 m dlouhé profily. Pro šestimetrové délky byly potřeba dva plné profily a jeden metr dlouhý profil. Hliníkové profily byly nařezány na správné rozměry pomocí kotoučové pily.

Upevnění nástěnných držáků a profilů na stěnu

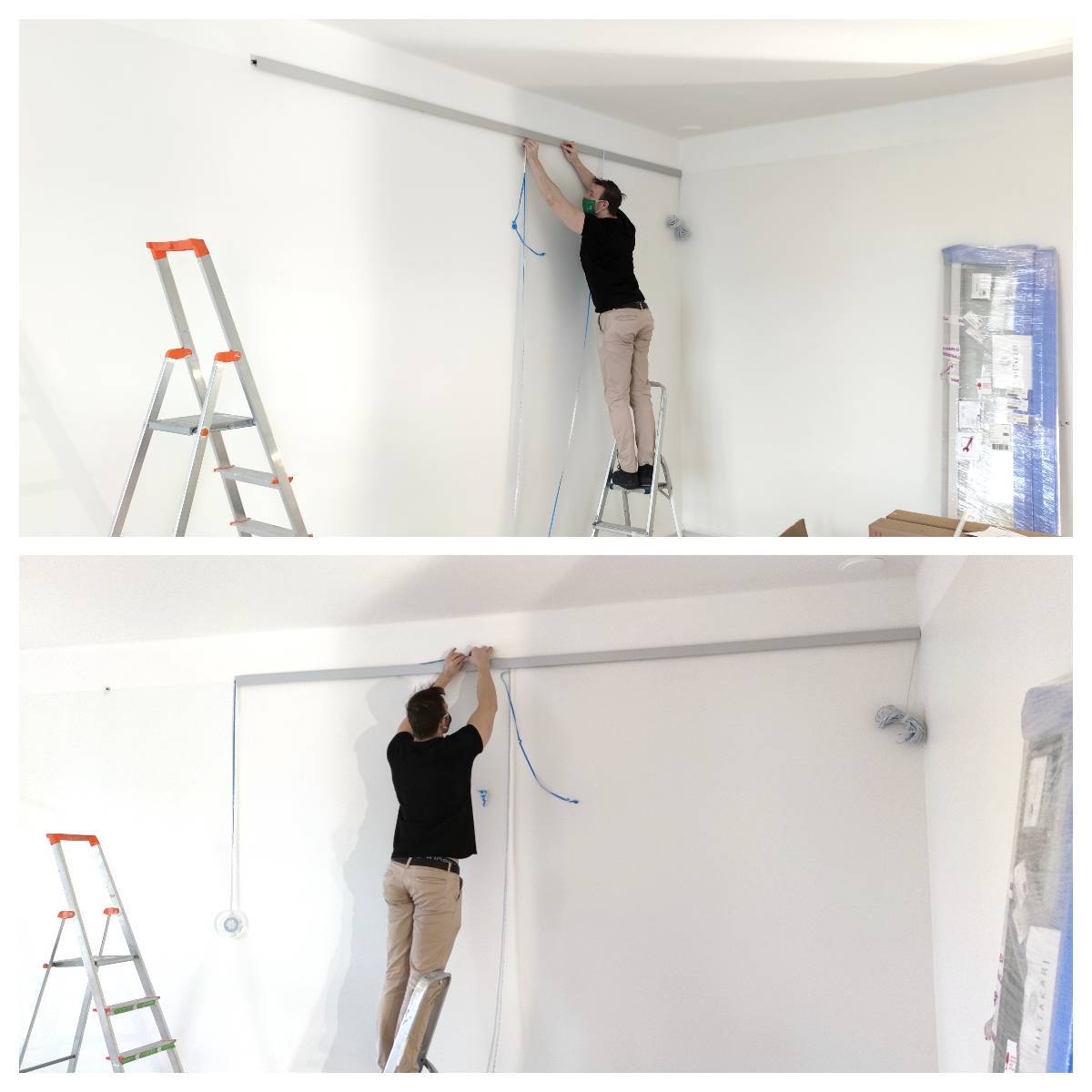

U zákazníka byla na stěně předem vyznačena montážní čára, do které byly v odstupech asi půl metru přišroubovány kovové spojovací prvky. Do spojů mezi profily byla přidána jedna svorka, aby byly profily pevně vyrovnány. Naštěstí byly k dispozici další upevňovací prvky, protože kamenná zeď není jako vždy absolutně rovná a přidáním upevňovacích prvků na správných místech se podařilo profil udržet u zdi. Bylo tedy potřeba několik dodatečných upevňovacích prvků. Hliníkový profil byl zalisován do držáků, počínaje koncem napájení, kde byl předem přilepen LED pásek. LED pásky LedStore mají pod ochranným plastem předlepený povrch, takže k instalaci není potřeba žádné lepidlo a ve fázi instalace nevznikají problémy s přilnutím LED světel k povrchu. Hliníkový profil je nejlepším povrchem pro upevnění pásku, protože je těsný a hladký. Díky své tepelné vodivosti také zvyšuje životnost světel.

Lepení pásků Led na profily

Instalace nepřímého osvětlení LED pásky pokračovala připevněním druhého a třetího profilu ke stěně a nalepením LED pásků na oba okraje profilu. Poté byly na místo přitisknuty plastové kryty neboli difuzory. Kryty by měly být připevněny tak, aby jejich vysunovací body byly v jiných bodech než vysunovací body hliníkového profilu. Ochranné fólie chránící plastové kryty byly pro tento projekt ponechány na místě, protože profily budou natřeny tak, aby ladily se stěnou.

Instalace kabelových žlabů zakrývajících spojovací vedení

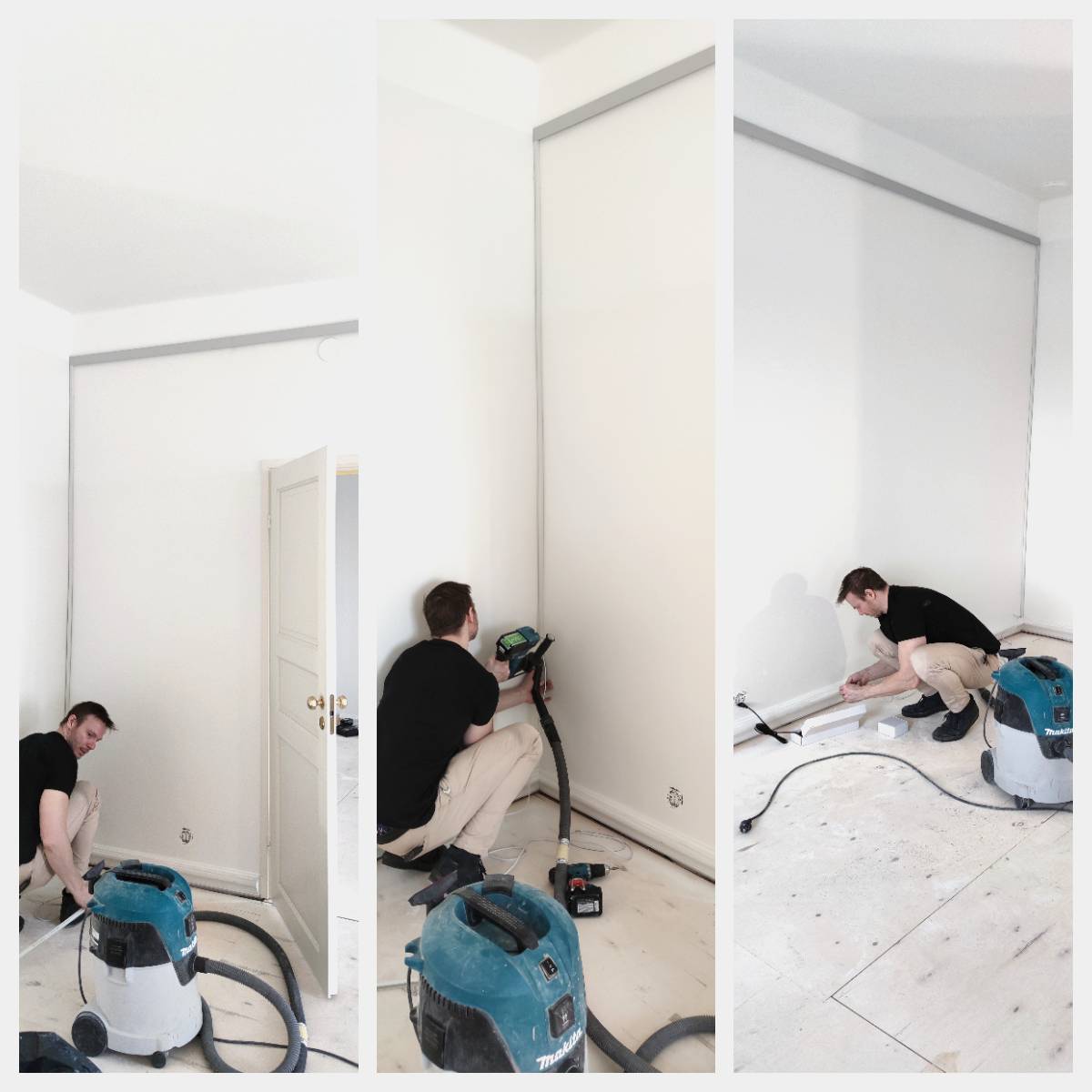

Jakmile byly LED pásky na obou stranách připevněny, přišel čas skrýt přívodní kabely. K tomuto účelu byl použit malý šroubovací kabel, který byl podepřen v rohu stěny. Délky připojovacích vodičů byly dimenzovány tak, aby odpovídaly transformátorům, které byly napájeny ze zásuvky.

Připojení LED pásků k transformátorům a síťovému napájení

Připojení LED pásků k transformátoru pro řízení teploty barev vyžaduje několik minusových kanálů na výstupních svorkách transformátoru. Konkrétně mínusové kanály umožňují regulaci teploty barev mezi teplou bílou WW a studenou bílou CW. Je také třeba dávat pozor na celkový výkon transformátoru. V obousměrném profilu na tomto místě bylo na každé stěně 12 metrů pásku LED o výkonu 14,4 W/m, takže vhodný výkon pro oba transformátory se zátěžovými třmeny byl 200 W, což je ve skutečnosti maximální zátěž pro pásek LED o výkonu 14,4 W/m této délky. Pro napájení ze sítě byla na vstupní konec transformátoru namontována zástrčka. Připojení zástrčky do zásuvky bylo snadné, i když byl LED pásek namontován vysoko na stropě. V tomto bodě byl důležitý instalační list, aby bylo možné kabely elegantně skrýt za nástěnný kolík.

Nasazení pro bezdrátové ovládání

Spárování LED pásku z RF transformátoru s bezdrátovým tlačítkem je snadné. Když je led pásek napájen, stiskněte jednou učící tlačítko na transformátoru. Poté jednou stiskněte libovolné tlačítko na tlačítku. LED diody budou blikat na znamení úspěšného spárování. Po úspěšném spárování se světla plynule nastavují mezi teplou bílou WW a studenou bílou CW a plynule se stmívají v rozmezí 0-100 % úrovně jasu. Párování již bylo nastaveno v aplikaci LedPaja, takže v praxi stačilo na místě u zákazníka zkontrolovat, zda osvětlení funguje podle požadavků.

Odstín chytrého osvětlení na liště můžete nastavit také výběrem ovládání Zigbee, tj. transformátoru s přijímačem a bezdrátovým ovladačem vhodným pro chytré osvětlení. Světla se instalují stejným způsobem, pouze párování je mírně odlišné. Tyto ovladače jsou rovněž k dispozici u společnosti LedPaja, připravené k instalaci.

Regulace teploty barev a indexu podání barev

Pásky LED s nastavitelnou teplotou barev se pohybují v rozmezí od 2 500 Kelvinů oranžové bílé do 6 500 Kelvinů denního světla. Na obrázku níže je příklad čtecího koutku s odpovídajícím LED páskem. Změna teploty barev má výrazný vliv na to, jak se barvy prostředí jeví. Důležitou vlastností LED pásků LedStore je velmi vysoký index podání barev (CRI98!). Index podání barev odpovídá širokému rozsahu a přirozenosti, s jakou LED pásek odráží barvy prostředí. Pokud se index podání barev blíží hodnotě 100, je krásně reprodukováno celé spektrum bílého světla, což znamená, že nechybí žádná barva. Více informací o indexu podání barev najdete na webových stránkách LedStore.

Montáž LED pásků ve venkovním prostředí

Led pásek a hliníkový profil lze použít i ve venkovním prostředí, například k ochraně koncových stěn. LED pásek lze použít k vytvoření funkčního venkovního osvětlení, např. pro vstup a pro rovnoměrné osvětlení terasy. Led pásek v hliníkovém profilu lze instalovat také ve venkovní sauně, například na úrovni, kde teplota nevystoupí nad 60 stupňů.
