Zařízení Zigbee pro bezdrátové ovládání osvětlení umožňují časovače a různé světelné situace pro téměř všechna svítidla v domácnosti. Tento článek vás provede procesem nastavení párování Zigbee prostřednictvím rozbočovače/můstku a na základě zkušeností poskytne tipy pro typické problémové oblasti. Co se týče rozhraní, nejvíce pozitivních zkušeností máme zatím se Samsung Smart Things a Philips Hue (podzim 2021). Pro osvětlení lze použít jak mobilní ovládání z mobilního telefonu (telefonů) a tabletu, tak bezdrátové ovládání tlačítky. V prvním díle jsme uvedli tipy pro vytvoření bezdrátového ovládání osvětlení, když se rozbočovač nepoužívá. Na rozbočovač lze vždy nainstalovat tradiční drátové ovládací spínače pro zapínání a vypínání osvětlení.

Komponenty chytrého osvětlení Zigbee pro programování osvětlení

Základem osvětlení jsou samozřejmě samotná svítidla. Jelikož je společnost LedStore profesionálem v oblasti osvětlení, naše výrobky mají samozřejmě přednost před kvalitou světla a kvalitou svítidel. S příchodem Zigbee a světa internetu věcí se objevily nové možnosti chytrého osvětlení a naše svítidla také naskočila do chytrého věku, aniž by to bylo na úkor kvality. Stejné spolehlivé konstrukce lze pomocí přijímačů a transformátorů Zigbee i řídicích jednotek přizpůsobit požadavkům na ovládání chytrých domácností. Naše svítidla typu downlight nebo reflektory a LED pásky jsou nejpoužívanějšími řešeními pro inteligentní řízení osvětlení. Třetí hlavní skupinou výrobků jsou čtvercové a kruhové LED panely. Přibyla nová skupina výrobků: LED žárovky s možností připojení pomocí Zigbee. Jako řídicí jednotku pro žárovky doporučujeme používat software Philips Hue.

Zařízení Zigbee, napájecí zdroje a řídicí jednotky

Pro všechna tato svítidla nabízíme napájecí zdroje podporující Zigbee, tj. transformátory, které obsahují přijímač Zigbee. Pro svítidlo nebo skupinu svítidel lze zvolit i samotný přijímač. Přijímače Zigbee přinášejí do osvětlení inteligenci, tj. možnost časování a programování prostřednictvím uživatelského rozhraní. Přijímač je faktorem, který určuje, která svítidla ve které skupině budou poslouchat. Po přidání správného přijímače do skupiny světel je možné je připojit k požadovanému systému, například Philips Hue nebo Samsung Smart Things. Kromě přijímače má často velký smysl instalovat kromě mobilního ovladače také ovladače připevněné na stěně. Společnost LedStore nabízí řadu nástěnných stmívačů a ovladačů pro ovládání osvětlení, včetně dálkových ovladačů pro nastavení teploty barev a stmívání. Ovládání osvětlení lze také dosáhnout pomocí stmívačů, které kombinují kabelové ovládání, tj. ovladač napájený ze sítě, a bezdrátové ovládání, z nichž máme v nabídce jeden model.

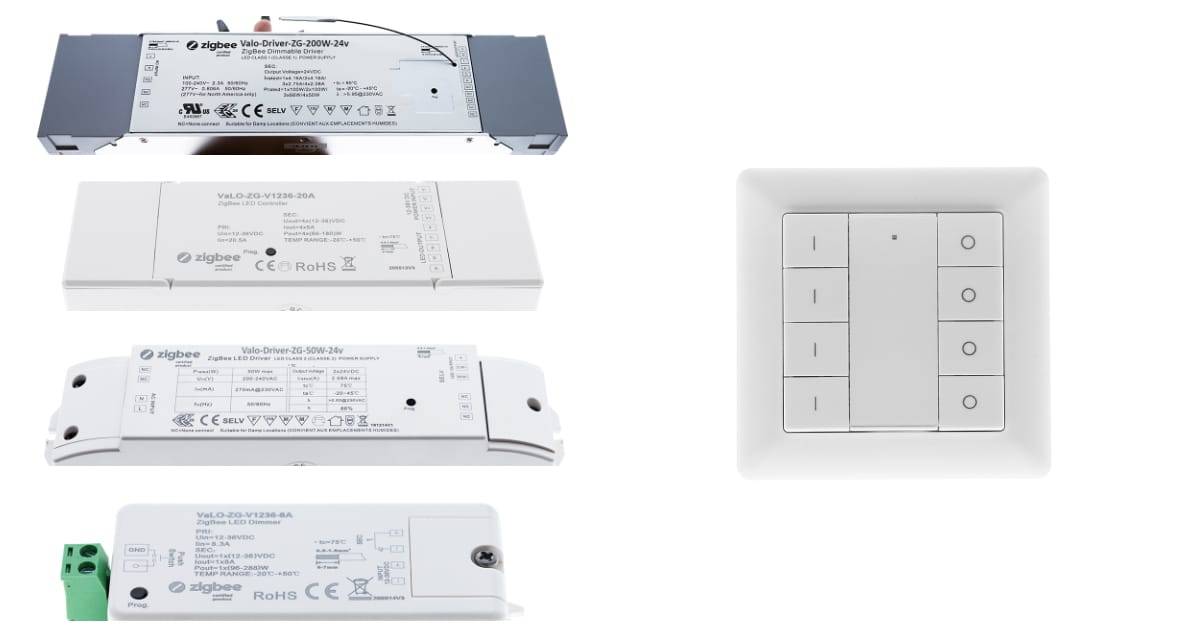

Obrázek vlevo ukazuje transformátory Zigbee s přijímači a vysílačem. Vpravo je řídicí jednotka pro stmívání čtyř skupin. Všechny přijímače/transformátory a tlačítka jsou připojeny k síti prostřednictvím rozbočovače, což umožňuje ovládání svítidel jak z uživatelského rozhraní prostřednictvím mobilních, tak bezdrátových tlačítek.
Obrázek vlevo ukazuje transformátory Zigbee s přijímači a vysílačem. Vpravo je řídicí jednotka pro stmívání čtyř skupin. Všechny přijímače/transformátory a tlačítka jsou připojeny k síti prostřednictvím rozbočovače, což umožňuje ovládání svítidel jak z uživatelského rozhraní prostřednictvím mobilních, tak bezdrátových tlačítek.
Je nezbytné, aby řídicí jednotky a přijímače byly kompatibilní, tj. aby používaly bezdrátový protokol Zigbee. Pro plné využití výhod systému je zapotřebí můstek a rozhraní umožňující programování a požadované seskupení svítidel. Most je část systému, která se připojuje k domácí internetové síti. V závislosti na výrobci se může nazývat nejen most, ale také kodér, rozbočovač, koncentrátor nebo operátor. Přijímač nebo transformátor obsahující přijímač se vybírá podle vlastností svítidla / požadovaného použití svítidla. Ovladač je obvykle bateriový, volně stojící nástěnný stmívač/barevný termostat/barevný regulátor. Pracují s jedním, dvěma nebo čtyřmi přijímači. Existují také dálkové ovladače, které usnadňují určení barvy například RGB LED pásku, protože ovladač má vizuální barevné kolečko.

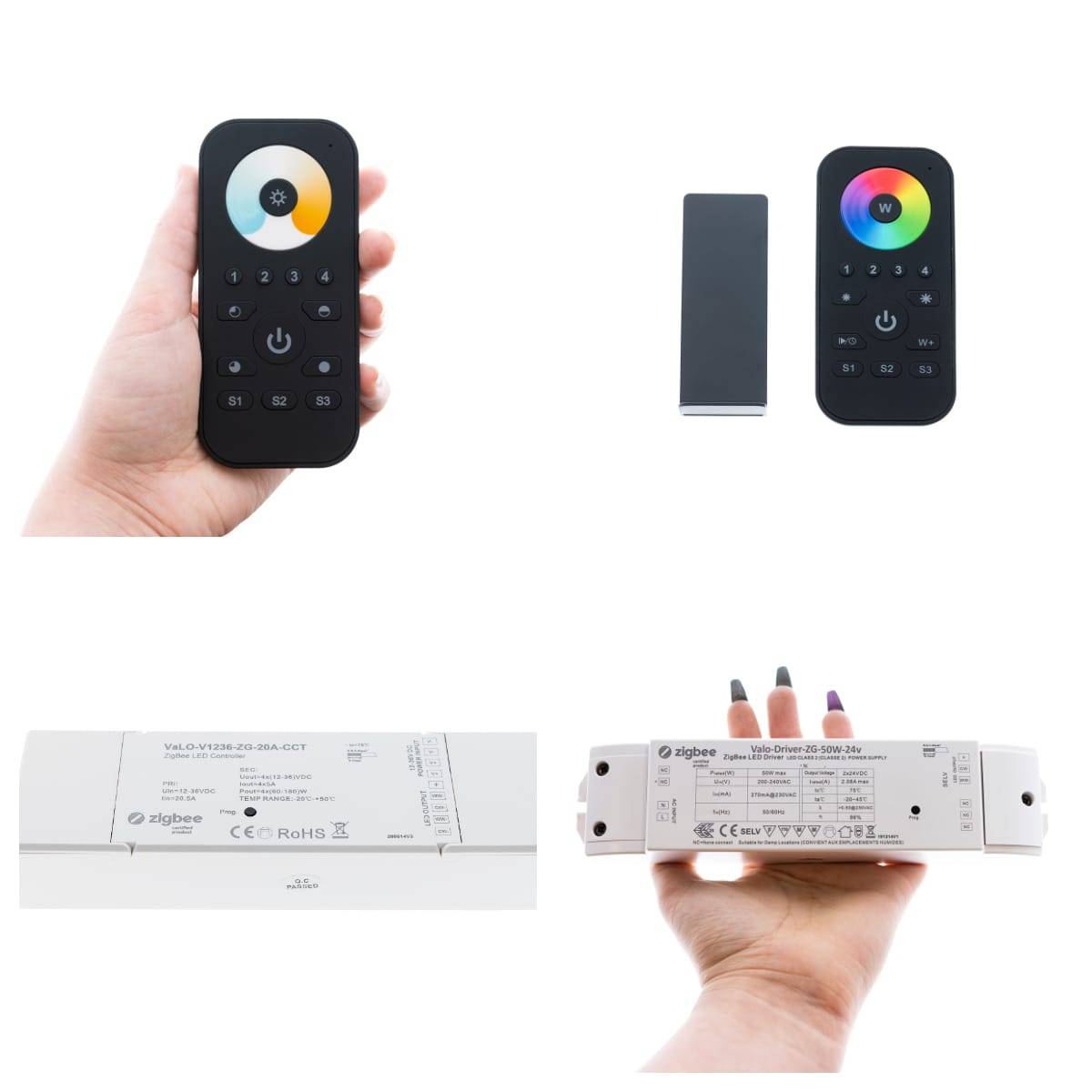

Horní řada s dálkovým ovládáním Zigbee, bílým světlem od studené bílé po teplou bílou a páskem RGB LED měnícím barvu. Dálkové ovladače mají magnet pro připevnění například k držáku, který se přišroubuje do zdi. Dálkové ovladače a přijímače s odpovídajícím řízením teploty barev nebo funkcí změny barev jsou spárovány s rozbočovačem pro všestranné ovládání a plánování.
Horní řada s dálkovým ovládáním Zigbee, bílým světlem od studené bílé po teplou bílou a páskem RGB LED měnícím barvu. Dálkové ovladače mají magnet pro připevnění například k držáku, který se přišroubuje do zdi. Dálkové ovladače a přijímače s odpovídajícím řízením teploty barev nebo funkcí změny barev jsou spárovány s rozbočovačem pro všestranné ovládání a plánování.

Zařízení Zigbee, kompatibilita mimo jiné se zařízeními Philips Hue a Samsung Smart Things.

Zařízení Zigbee od společnosti LedStore jsou kompatibilní s mnoha systémy inteligentního osvětlení. Více informací o Zigbee si můžete přečíst v kategorii produktů Zigbee v našem internetovém obchodě. V tomto článku se zabýváme systémy Philips Hue a Samsung Smart Things. Zařízení Zigbee od společnosti LedStore jsou zařízení třetích stran pro jiné výrobce. To se projevuje tím, že se v uživatelském rozhraní nemusí objevit ovládací tlačítka napájená z baterie, ale funkce párování a ovládání fungují bez problémů. Sami máme rádi rozhraní Philips a Samsung, protože jsou přehledná a snadno se používají. Tato rozhraní umožňují ovládat ze stejného rozhraní nejen osvětlení, ale i další zařízení Zigbee, jako je klimatizace, AV zařízení, čistička vzduchu, robotický vysavač, zavlažovací systém a kamerový systém. Transformátory a tlačítka Zigbee lze nasadit i v jiných systémech podporujících Zigbee. O dalších systémech a produktech jsme psali v článku na našem blogu Řízení osvětlení pomocí Zigbee, část 3.

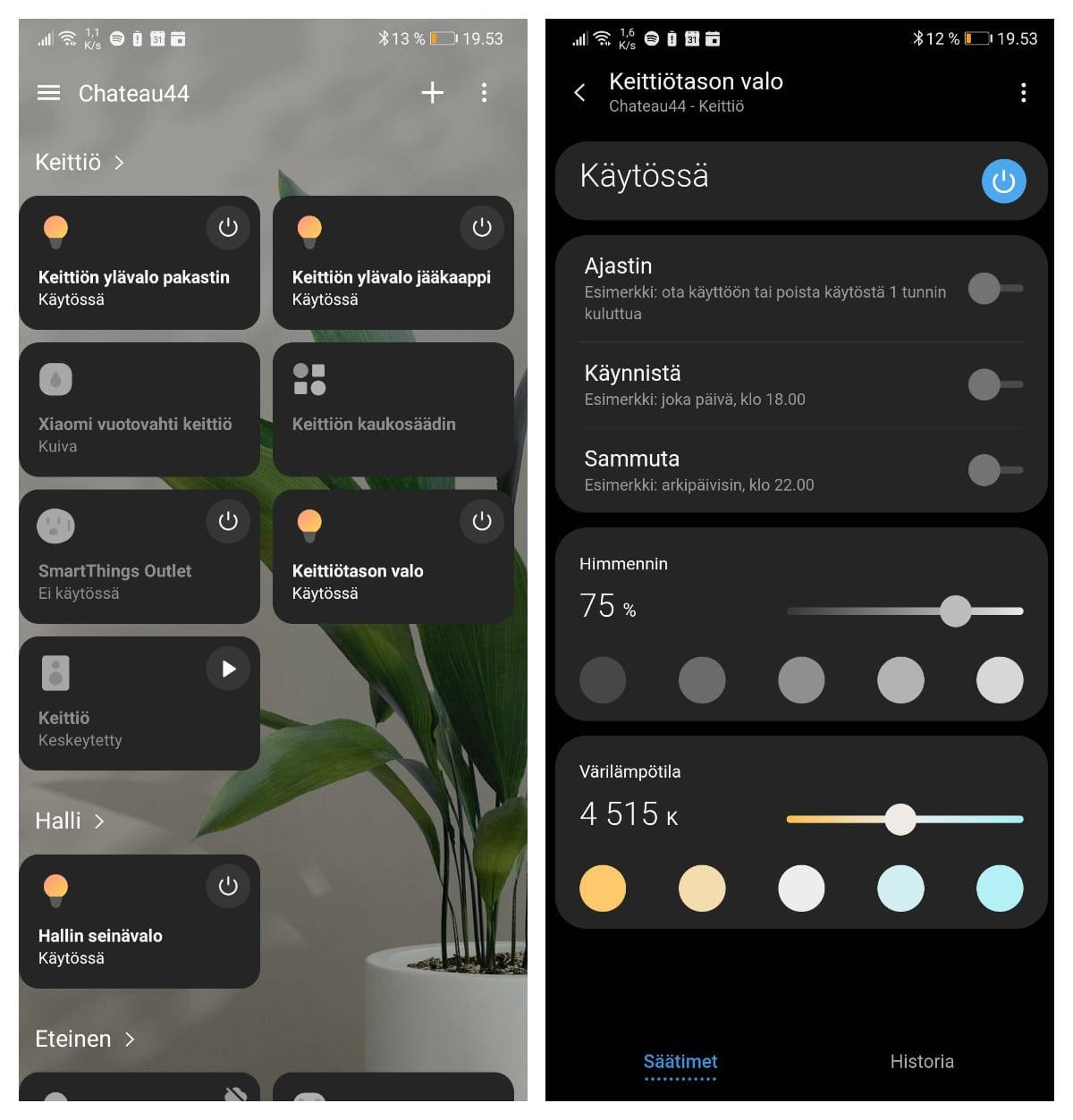

Příklad rozhraní osvětlení Samsung Smart Things. Vlevo zařízení Zigbee v kuchyni v jednom pohledu a vpravo ovládací a časovací rozhraní pro kuchyňské osvětlení.
Příklad rozhraní osvětlení Samsung Smart Things. Vlevo zařízení Zigbee v kuchyni v jednom pohledu a vpravo ovládací a časovací rozhraní pro kuchyňské osvětlení.

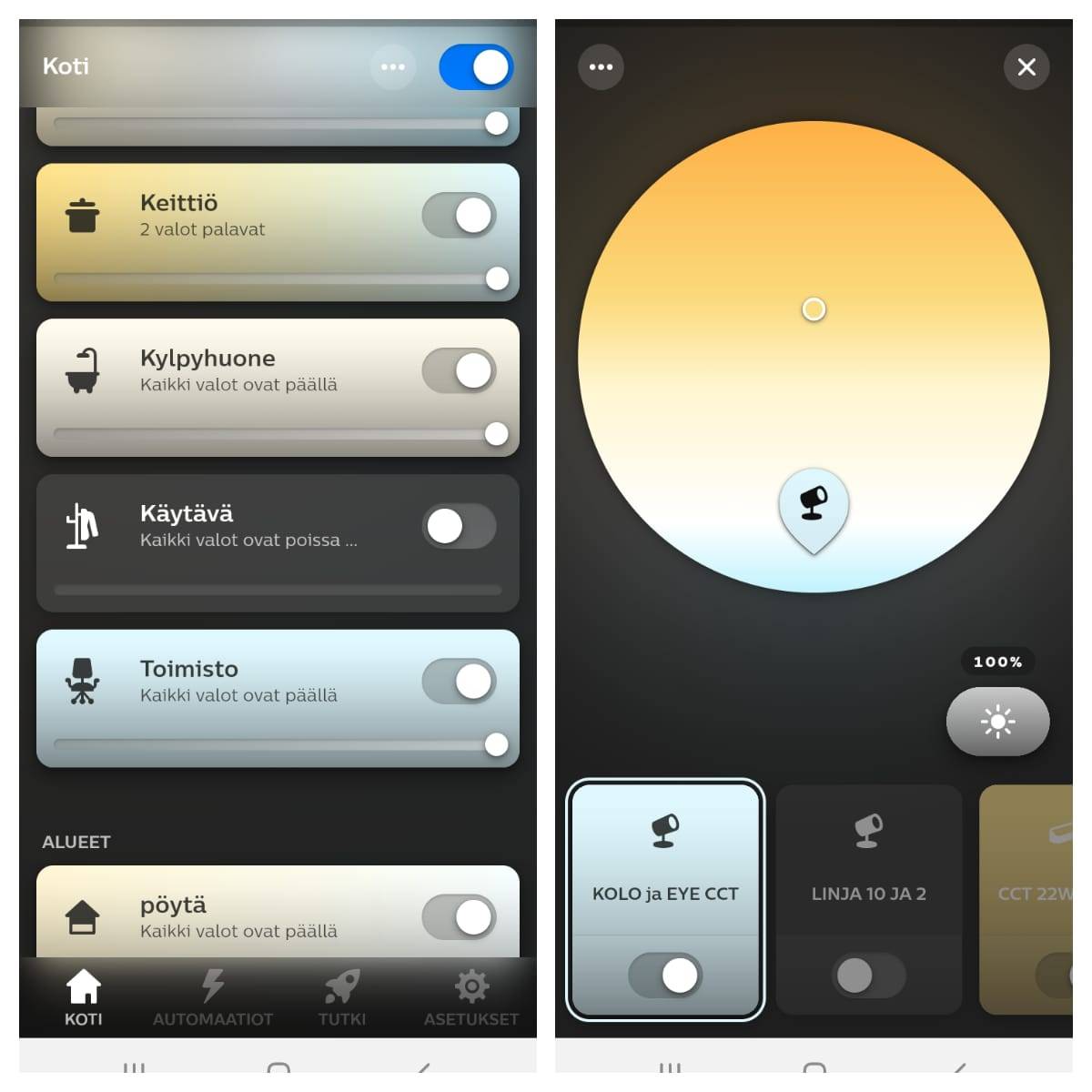

Příklad mobilního zobrazení Philips Hue. Vlevo různé místnosti v domácnosti a vpravo režim ovládání světla v kuchyni. Barevné kolečko nastavuje teplotu bílého světla od teplé bílé po studenou bílou a pravý okraj nastavuje jas. Samozřejmě je možná i automatizace.
Příklad mobilního zobrazení Philips Hue. Vlevo různé místnosti v domácnosti a vpravo režim ovládání světla v kuchyni. Barevné kolečko nastavuje barevnou teplotu bílého světla od teplé bílé po studenou bílou a pravý okraj nastavuje jas. Samozřejmě je možná i automatizace.

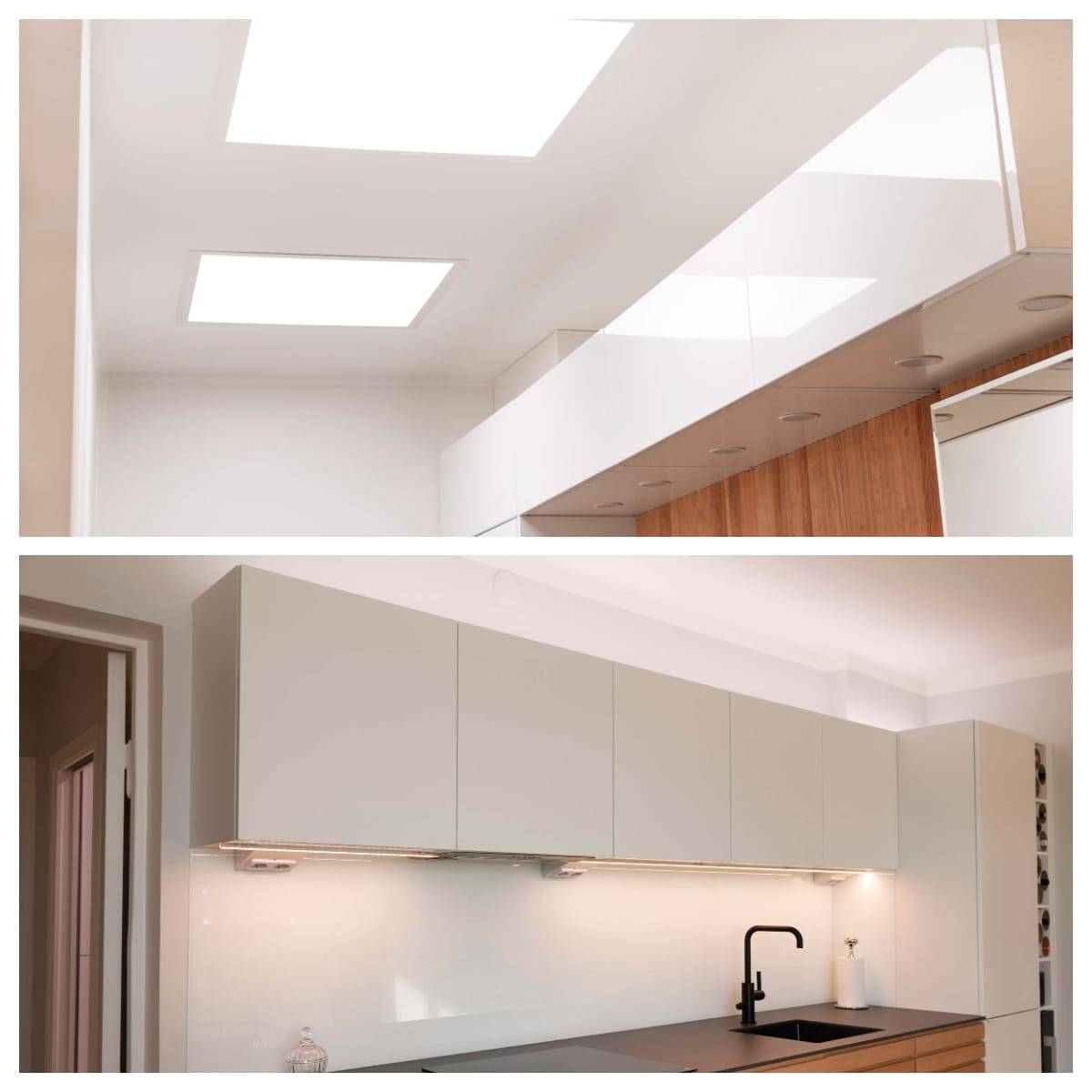

Panel 600 od společnosti LedStore v předsíni a LED pásek s nastavitelnou teplotou barev CCT v kuchyni jsou ovládány pomocí Zigbee pro mobilní použití a ovládají se pomocí nástěnného tlačítka a dálkového ovladače.
Panel 600 od společnosti LedStore v předsíni a LED pásek s nastavitelnou teplotou barev CCT v kuchyni jsou ovládány pomocí Zigbee pro mobilní použití a ovládají se pomocí nástěnného tlačítka a dálkového ovladače.

Zařízení Zigbee, párování pomocí mostu/hubu

Pokud mají být světla ovládána jedním nebo více tlačítky a mobilní aplikací, pak se 1. tlačítko a transformátor nejprve samostatně exportují do rozbočovače/mostu a poté se 2. tlačítko (tlačítka) spárují s transformátorem. POZOR! Je důležité, aby bylo pořadí párování při používání tlačítek A aplikace správné! Pokud jsou tlačítko a transformátor již spárovány, je třeba toto spojení nejprve resetovat!

Jak připojit tlačítko CCT (řízené barevnou teplotou) Zigbee k rozbočovači/mostu

1. Přidejte zařízení/světla podle pokynů pro bridge/hub v rozhraní. Když program chce přidat nové zařízení, 2. Stiskněte třikrát rychle dvě spodní tlačítka (S1 a S2 současně). Pokud máte další tlačítko, vyhledejte pokyny k tlačítkům v části "Párování prostřednictvím koordinátoru nebo rozbočovače" 3. Během procesu bude blikat zelená kontrolka na tlačítku. Když kontrolka zhasne, je párování dokončeno. 4. Spárované tlačítko nemusí být v rozhraní viditelné, ale přesto je nyní spárováno.

Jak připojit transformátor Zigbee k rozbočovači/mostu

1. Připojte napájení k transformátoru. 2. Přidejte zařízení/světla podle pokynů pro bridge/hub v rozhraní. 3. Když program chce spárovat nové zařízení, stiskněte pětkrát rychle tlačítko Prog. a párování se spustí. 4. V rozhraní se zobrazí nalezené zařízení.
Vyhledání a připojení zařízení Philips Hue je jednoduché.
Vyhledání a připojení zařízení Philips Hue je jednoduché.

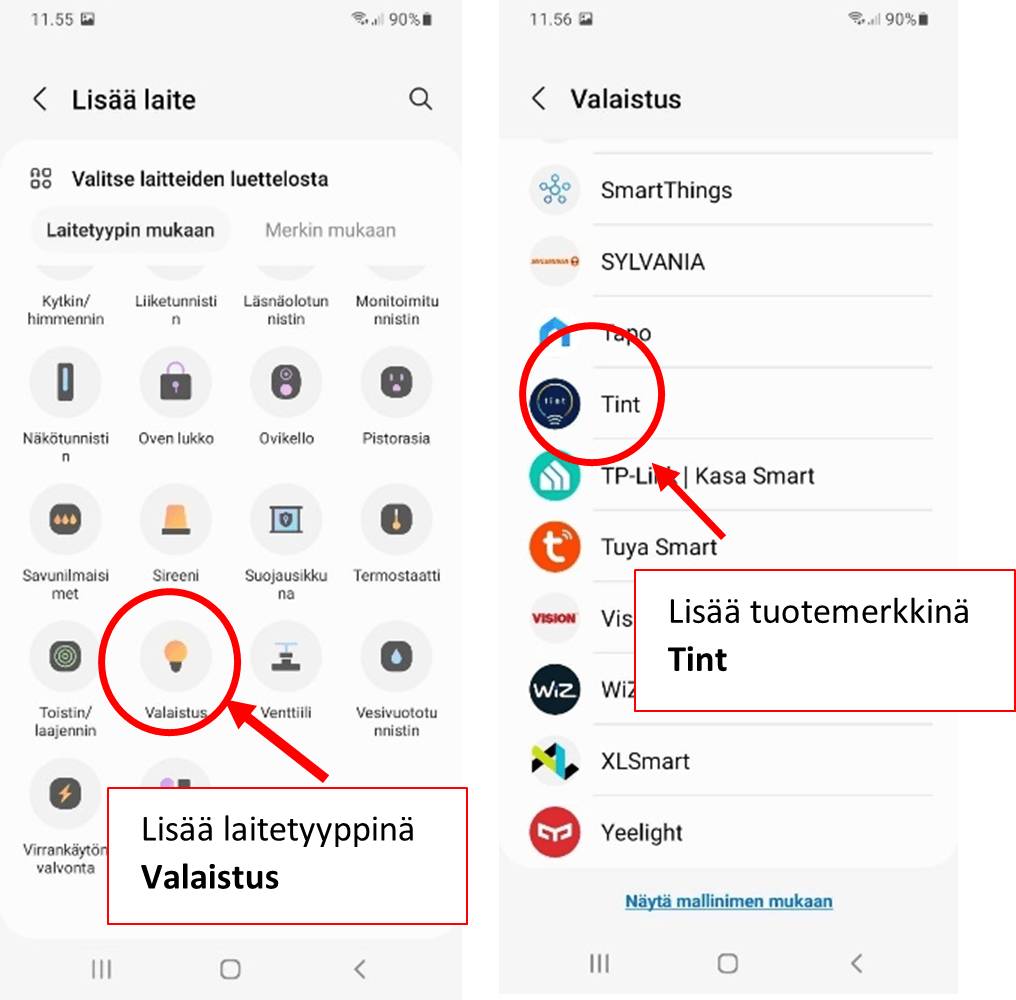

Všechna zařízení Zigbee jsou připojena ke skupině Osvětlení. Jako označení produktu vyberte možnost Tint.
Všechna zařízení jsou připojena ke skupině Osvětlení. Jako označení produktu vyberte možnost Tint.
Když jsou tlačítka a transformátory v síti rozbočovače, jsou spolu spárovány, takže tlačítko nebo tlačítka, která chcete ovládat, jsou spárována s transformátorem. Nejsnadněji to lze provést pomocí technologie Touch Link, tj. Párování nastavitelného tlačítka CCT RF-Zigbee s transformátorem Zigbee, zobrazen 100W transformátor CCT
Zařízení Zigbee jsou vzájemně kompatibilní

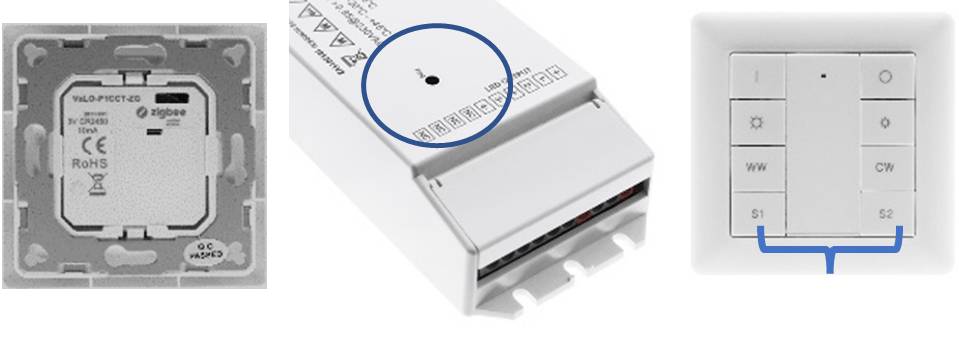

Zařízení Zigbee jsou vzájemně kompatibilní. Na obrázku je zobrazen transformátor s přijímačem a bezdrátový ovladač napájený z baterie.
1. Sejměte kryt baterie tlačítka a přeneste tlačítko 0 - 10 cm od transformátoru (metoda Touch Link). 2. Připojte napájení k transformátoru (rozsvítí se kontrolky). 3. Stiskněte čtyřikrát rychle tlačítko Prog. transformátoru. 4. Stiskněte a podržte obě spodní tlačítka (S1 a S2) tlačítka po dobu delší než 3 sekundy. Odpojte zástrčku, jakmile se rozsvítí zelená kontrolka. Pokud máte jiné tlačítko, viz "Dotykové propojení s osvětlovacím zařízením Zigbee" v návodu, kde najdete správná tlačítka 5. Nakonec kontrolky dvakrát bliknou, což znamená úspěšné spárování. Dokud není párování dokončeno, nevyjímejte tlačítko z transformátoru. Dokončení párování trvá přibližně 10 sekund. Tato metoda Touch Link se používá také ke spárování zařízení, pokud se nepoužívá rozbočovač/můstek. V takovém případě se propojí jedno tlačítko a jeden transformátor/přijímač. O této metodě jsme psali v našem předchozím příspěvku na blogu Ovládání osvětlení pomocí Zigbee, část 1.

Před připojením je vhodné obnovit tovární nastavení přijímačů a ovladačů. To je nejlepší způsob, jak zajistit úspěšné spárování.

Nejběžnějším způsobem resetování přijímače je zapnutí napájení a rozsvícení světel připojených k přijímači. Pětkrát stiskněte tlačítko prog. (malé černé tlačítko s nápisem prog. vedle) a kontrolky třikrát bliknou, což signalizuje resetování. U regulátorů se resetování provádí tak, že se na regulátoru stiskne např. tlačítko nastavitelné CCT (VaLO-P1CCT-ZG) třikrát současně na spodních tlačítkách, dokud se nerozsvítí LED dioda, a LED dioda třikrát rychle blikne, což signalizuje úspěšné resetování. TIP: Pokud používáte světla bez připojení k bezdrátovému ovladači nebo rozbočovači, při každém zapnutí napájení světlo dvakrát pomalu zabliká (po dobu 15 sekund), protože přejde do režimu párování. Vypnutím a zapnutím světel tak můžete v bytě vyhledat světla, která ještě nebyla s ničím spárována. Podívejte se na naše video o párování, které ukazuje, jak připojit 1, 2 a 4dílné tlačítko k transformátoru pomocí metody Touch Link. Jakmile jsou zařízení, přijímače i řídicí jednotky, připojena k síti Zigbee, lze je v uživatelském rozhraní seskupovat a plánovat podle potřeby. Lze je také ovládat a nastavovat pomocí bezdrátových ovladačů. K výrobkům jsou v internetovém obchodě LedStore přiloženy uživatelské příručky v angličtině a finštině. Návody neustále vyvíjíme a rádi vám pomůžeme s výběrem a používáním výrobků.
