Bezdrátové ovládání osvětlení Zigbee umožňuje časování a různé světelné situace pro téměř všechna svítidla ve vaší domácnosti pomocí bezdrátových přijímačů, ovladačů a rozbočovačů Zigbee. V tomto článku probereme součásti inteligentního ovládání osvětlení Zigbee, způsoby párování s bezdrátovými ovladači a na základě zkušeností poskytneme tipy pro typická problémová místa. Zatím máme největší zkušenosti s rozhraními Samsung Smart Things a Philips Hue (podzim 2022), s nimiž probereme způsob párování s rozbočovači (můstky) v příští, 2. části. Rozhraní umožňují mobilní ovládání z mobilního telefonu nebo více mobilních telefonů a tabletů a také vytváření a časování nejrůznějších scénářů osvětlení.
Zařízení spárovaná bez rozbočovače
Zařízení Zigbee lze připojit bez mostu/hubu. Pak jsou vzájemně propojena bezdrátovým RF (radiofrekvenčním) spojením a vytvářejí mezi sebou síť mesh. Nevyužívají žádnou jinou síť, například domácí síť, a nejsou tedy na domácí síti závislé. Světla mohou být vždy doprovázena tradičními kabelovými vypínači pro zapnutí a vypnutí světel. Bezdrátové připojení tuto možnost nevylučuje, a proto je bezdrátové stmívání ideální například pro rekonstrukční projekty. Aby bezdrátové ovládání fungovalo, musí být samozřejmě světla zapnutá z vypínače. Nabízíme také drátový stmívač na 230 V, který lze připojit k bezdrátovému tlačítku Zigbee (a v případě potřeby k rozbočovači (bridge)). Plus čtyřskupinový regulátor teploty barev a stmívač, který se připojuje jak na 230 V, tak bezdrátově k 1-4 skupinám svítidel. Tato tlačítka lze také přidat k rozbočovači nebo můstku a umožnit tak automatické funkce.

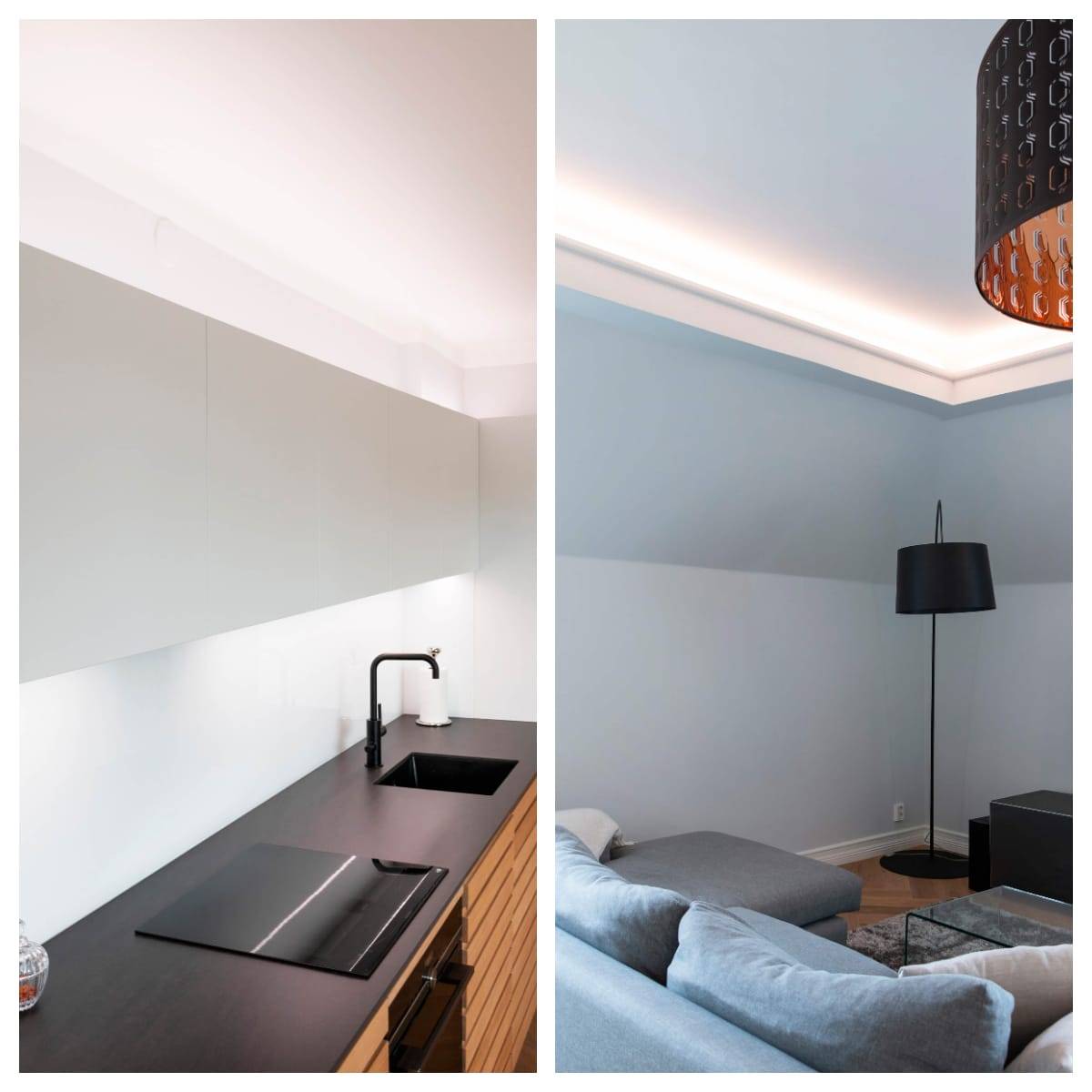

Pracovní osvětlení na pracovní desce a osvětlení LED pásky na horní části skříněk nebo na hranici stěny a stropu jsou řízeny pomocí Zigbee, což znamená, že je lze například časově nastavit tak, aby se zapnuly při požadované úrovni světla nebo teplotě barvy. Časovače vyžadují rozhraní, tj. mobilní aplikaci, a síťového operátora, tj. můstek nebo rozbočovač.
Komponenty chytrého osvětlení Zigbee dostupné od společnosti LedStore
Stručně řečeno, komponenty inteligentního osvětlení jsou: svítidla a transformátory (zdroje napájení), přijímače, řídicí jednotky a rozbočovače a uživatelské rozhraní. Sortiment LedStore zahrnuje všechny komponenty kromě rozbočovačů a mobilních rozhraní (k 2.11.2022).
Základem osvětlení jsou samozřejmě samotná svítidla. Jelikož je společnost LedStore profesionálem v oblasti osvětlení, naše výrobky mají samozřejmě přednost před kvalitou světla a kvalitou svítidel. S příchodem protokolu Zigbee a světa internetu věcí se objevily nové možnosti chytrého osvětlení a naše svítidla také naskočila do chytré éry Zigbee. Kompatibilita se Zigbee spočívá v bezdrátových přijímačích a odpovídajících ovladačích, stejně jako v rozbočovači a rozhraní pro mobilní ovládání, časování a programování.
Naše svítidla typu downlight nebo reflektory a LED pásky jsou nejpoužívanějšími řešeními pro inteligentní řízení osvětlení. Třetí hlavní skupinou výrobků jsou LED panely. Pro ně nabízíme jak přijímače, tak řídicí jednotky. Pro provoz Zigbee lze standardní napájecí zdroje svítidel nahradit skupinovými transformátory (které vždy obsahují přijímač), nebo lze před skupinu přidat přijímač pro spárování s tlačítkem.
Náš sortiment zahrnuje také LED žárovky, které fungují s ovládáním Zigbee. Jako ovladač pro žárovky doporučujeme použít nástěnné tlačítko Friends with Hue z naší nabídky a rozbočovač Philips Hue (rozbočovač/most není v naší nabídce). Ve výchozím nastavení bude žárovka fungovat s mobilním ovládáním ve všech systémech Zigbee. Žárovka Zigbee je snadný produkt, se kterým můžete začít experimentovat s chytrým osvětlením. Potřebuje vhodnou žárovku E27 nebo GU10 a ovládání Zigbee. Žárovky jsou vybaveny funkcí stmívání a řízením teploty barev. Žárovky mají špičkový index podání barev (CRI) 98.
Základem Zigbee jsou transformátory, přijímače a řídicí jednotky.
Máme transformátory (napájecí zdroje) vhodné pro ovládání pomocí Zigbee pro téměř všechna svítidla 24VDC, které obsahují přijímač Zigbee. Pokud již svítidlo má napájecí zdroj jako nedílnou součást, lze k nim připojit přijímač pro síťový proud nebo primární stranu nebo slaboproud nebo sekundární stranu. Přijímače Zigbee (přijímač nebo řídicí jednotka) přinášejí do osvětlení inteligenci, tj. možnost časování a programování prostřednictvím rozhraní. Přijímač je faktorem, který určuje, která světla se podřizují které skupině. Přidáním správného typu přijímače ke skupině světel je možné ji připojit k požadovanému systému, například Philips Hue nebo Samsung Smart Things, prostřednictvím můstku nebo rozbočovače.
Často má smysl instalovat kromě mobilních ovladačů také ovladače namontované na stěně. To může být také výchozím bodem pro zprovoznění světel, i když programování Zigbee bude provedeno později. Společnost LedStore nabízí řadu nástěnných stmívačů a ovladačů vhodných pro ovládání osvětlení, včetně dálkových ovladačů pro nastavení teploty barev a stmívání.
V systému řízení stmívatelného osvětlení je také možné provozovat stmívač kombinující kabelové ovládání, tj. ovladač napájený ze sítě, a bezdrátové ovládání, který může ovládat čtyři skupiny stmívatelných svítidel současně nebo samostatně.
Tlačítko bezdrátového ovládání pro bezdrátové nastavení barevné teploty žárovek v horní řadě zepředu a zezadu. Vlevo dole bezdrátový ovladač napájený ze sítě pro čtyři skupiny svítidel s regulací teploty barev. Vpravo dole, bezdrátový stmívač pro jednu skupinu svítidel.
Zigbee lze nasadit bez mostu nebo s mostem a rozhraním.
Je nezbytné, aby ovladače (tj. nástěnná tlačítka, dálkové ovladače) a přijímače (tj. přijímače nebo ovladače) byly kompatibilní, tj. používaly bezdrátový protokol Zigbee. Kompatibilita je označena slovem "Zigbee" v názvu výrobku a písmeny ZG v kódu výrobku. Osvětlení ovládané pomocí Zigbee lze také propojit bez rozbočovače/můstku, takže jedno tlačítko nebo ovladač vždy bezdrátově ovládá jednu skupinu svítidel. Pro plné využití výhod systému je zapotřebí můstek a rozhraní, kde lze programovat a seskupovat.
Zařízení Zigbee od společnosti LedStore jsou kompatibilní s celou řadou inteligentních systémů osvětlení. Více informací o Zigbee si můžete přečíst v kategorii produktů Zigbee v našem internetovém obchodě. V našich zařízeních používáme verzi 3.0, která je kompatibilní se všemi předchozími verzemi.
Všechna světla na obrázku lze ovládat pomocí Zigbee. RGB LED pásek měnící barvu na stěně potřebuje vlastní transformátor Zigbee pro RGB. Podobně bílý LED pásek směřující ke stropu potřebuje vlastní transformátor s vestavěným přijímačem. Tři LED body osvětlující stoly a černé závěsné svítidlo jsou bezdrátově ovládány primárními přijímači.
Párování osvětlení bez můstku/hubu
Osvětlení, jako jsou LED spoty, panely nebo LED pásky, lze snadno přizpůsobit bezdrátovému ovládání pomocí Zigbee spárováním napájecího zdroje s jediným přijímačem/přijímačem a jediným tlačítkem/ovladačem. Propojení lze provést metodou Touch Link. Není zapotřebí žádný můstek ani rozhraní.
TIP: V případě Touch Link se připojení provádí posunutím ovladače do vzdálenosti menší než 10 cm od přijímače, proto je lepší zařízení před párováním nepřemisťovat do nevhodných montážních míst ani je nepřišroubovávat do provozních poloh.
TIP: Nezapomeňte aktivovat napájení ovladače sejmutím plastového krytu mezi bateriemi. Vezměte také na vědomí, že dálkové ovladače používající prstové baterie AAA neobsahují baterie (nutné 3).
Před připojením je vhodné obnovit tovární nastavení přijímače. Téměř u všech zařízení s přijímačem/transformátorem obsahujícím přijímač se reset provádí zapnutím napájení a pětinásobným stisknutím tlačítka prog.
Pokud bylo zařízení resetováno, párování se aktivuje zapnutím zařízení. Pokud nebylo mezitím odpojeno napájení nebo pokud nebyl proveden reset, aktivuje se režim párování čtyřnásobným klepnutím na tlačítko teach přijímače nebo transformátoru obsahujícího přijímač (malé černé tlačítko s nápisem prog.). Spojení je otevřeno po dobu 180 sekund. Poté přejděte k druhému kroku párování ovladače Touch Link a postupujte podle pokynů.
Příklad: čtyři skupiny ovladačů stmívání, párování Help 4 Touch Link se zařízením Zigbee.
Začněte kroky 1 a 2, tj. zapněte napájení a nastavte přijímač do režimu párování.
Pokračujte v nastavení tlačítka jedním stisknutím na skupině I, ke které se chcete připojit, krok 3.
Poté stiskněte dvě horní sousední tlačítka (zapnutí a vypnutí), dokud se na ovladači nerozsvítí zelená kontrolka, krok 4.
Poté se stiskne druhé tlačítko zapnutí v pořadí a spojení se naváže. LED dioda v horní části tlačítka začne rychle blikat a po navázání spojení šestkrát pomalu blikne. Kontrolky na připojení rovněž dvakrát bliknou, krok 5.
NEBO pokud chcete provést rychlé spuštění, postup je následující: stiskněte současně levé tlačítko I na skupině, se kterou chcete spárovat, a pravé tlačítko na spodním tlačítku po dobu delší než 3 sekundy, čímž aktivujete režim párování. Připojení bude trvat přibližně 10 sekund, během kterých bude blikat kontrolka LED na tlačítku a kontrolky připojené k transformátoru.
Úplný návod najdete na webových stránkách LedStore v záložce Příslušenství produktu na stránce čtyřdílného vibrátoru Zigbee.
Natočili jsme také video o párování, které naleznete na tomto odkazu: 24V Zigbee CCT LED transformátor 100W demonstrační video, párování transformátoru se stmívači 1os, 2os a 4os.
Doporučená teplota barev a regulace stmívání:
začněte stisknutím a podržením tlačítka zapnutí, dokud se nerozsvítí zelená LED dioda, Dotkněte se odkazu krok 3.
stiskněte jednou druhé tlačítko v pořadí ovladače pod tlačítkem zapnutí. Kontrolka LED začne rychle blikat a poté šestkrát pomalu blikne, když je navázáno spojení. Kontrolky na připojení rovněž dvakrát bliknou. Dotykové propojení krok 4
Osvětlení se tedy ovládá z ovladače na principu jeden přijímač + jedno tlačítko.
Pro toto tlačítko lze také nalézt stručný návod.
Úplnou příručku najdete na webových stránkách společnosti LedStore o párování řídicí jednotky ZigBee CCT file:///C:/Users/blogi/Downloads/valo-p1cct-zgkyttohjesuomi1.10.2021%20(1).pdfTIP: Při nastavování Touch Link je třeba provést čtvrtý krok, jakmile se na konci třetího kroku rozsvítí kontrolka na ovladači. S dalšími kroky není třeba spěchat.
TIP: Pokud kontrolky nebliká na znamení úspěšného připojení, počkejte alespoň tři minuty, abyste se ujistili, že proces Touch Link mezi přijímačem a ovladačem je dokončen. Neúspěšné párování je způsobeno tím, že se přijímač nebo ovladač navzájem nenašly. Je možné, že vstoupily do nesprávného režimu připojení, nebo již byly připojeny k jinému zařízení. V takovém případě nejprve zkontrolujte napájení. Zařízení musí být během párování zapnutá. Proveďte obnovení továrního nastavení obou zařízení. Ujistěte se, že resetování proběhlo u řídicí jednotky úspěšně, tj. v závislosti na řídicí jednotce obvykle třikrát zabliká kontrolka signalizující úspěšné resetování. Reset přijímačů je indikován tím, že kontrolky připojené k přijímači třikrát bliknou. Proces připojení klidně zopakujte.
Svítidlo může mít následující vlastnosti:
stmívání nebo zapnutí/vypnutí
stmívání a regulace teploty barvy bílého světla (CCT)
stmívání a změna barvy (RGB)
Přijímač nebo transformátor obsahující přijímač se vybírá podle vlastností svítidla / požadovaného použití svítidla. Ovladač je obvykle bateriový, volně stojící nástěnný stmívač/barevný termostat/barevný regulátor. Pracují s jedním, dvěma nebo čtyřmi přijímači. Existují také dálkové ovladače, které usnadňují určení barvy například RGB LED pásku, protože ovladač má vizuální barevné kolečko.
Horní řada s dálkovým ovládáním Zigbee, bílým světlem od studené bílé po teplou bílou a páskem RGB LED měnícím barvu. Dálkové ovládání lze použít k nastavení 1-3 skupin světel. Ovladač je vybaven magnetem pro připevnění například na nástěnný držák. Dálkové ovladače jsou spárovány s přijímači s odpovídajícími funkcemi regulace teploty barev nebo změny barev. Vlevo dole: přijímač pro svítidla s nastavitelnou CCT. Uprostřed je zobrazeno prog. tlačítko. Vpravo transformátor (napájecí zdroj) obsahující 50W přijímač. Tlačítko prog. je zobrazeno vpravo dole.Se čtyřdílným stmívacím tlačítkem/ovladačem lze spárovat buď transformátory s přijímačem, nebo slaboproudé přijímače znázorněné na obrázku. V tlačítkovém ovladači se světla rozjasní při stisknutí a podržení tlačítka I a ztlumí se při stisknutí tlačítka O.
Speciální transformátory a regulátory pro teplotu barev a světla měnící barvu
Pokud chcete stmívat svítidla s regulovanou teplotou a řídit jejich barevnou teplotu (odstín bílého světla), zvolte vhodné transformátory/přijímače a stmívače. Kromě toho jsou k dispozici LED pásky měnící barvu, pro jejichž ovládání se vybírají transformátory a ovladače vhodné pro RGB svítidla. Dále RGB+CCT LED pásek s jedním nízkoproudým přijímačem (SKU Valo-v1236-ZG-40A-CCT-RGB) a dvěma různými modely ovladačů, dálkovým ovladačem (SKU Valo-R3-CCTRGB-ZG) a nástěnným bezdrátovým ovladačem (SKU VALO-P1RGBCCT-ZG-W) (srpen 2022).
Píšeme o chytrém osvětlení a o tom, jak ho ovládat a spárovat.
