Stmívání DALI: digitální systém osvětlení

Systémy řízení osvětlení, jako je například stmívání DALI, se v posledních letech značně vyvinuly díky zavedení nových technologií, které umožňují větší přesnost a flexibilitu při řízení osvětlení. Jednou z nejzajímavějších z těchto technologií je DALI (Digital Addressable Lighting Interface), která umožňuje sofistikované řízení stmívání jednotlivých světel nebo skupin světel. V tomto článku se blíže podíváme na stmívání DALI, jeho výhody a na to, jak může zlepšit výkon a energetickou účinnost osvětlovacího systému. Tento článek navazuje na článek, ve kterém jsme si prošli technologie stmívání

Co je stmívání DALI?

Stmívání DALI je systém řízení osvětlení, který používá digitální protokol pro komunikaci mezi řídicí jednotkou osvětlení a samotnými světly. To umožňuje přesné ovládání jasu a barvy jednotlivých světel nebo skupin světel, jakož i ukládání a vyvolávání předem naprogramovaných světelných situací. Systémy stmívání DALI se obvykle skládají z řídicí jednotky DALI, která vysílá příkazy, a světel kompatibilních s DALI, která mohou tyto příkazy přijímat a reagovat na ně.

Systém DALI funguje nejlépe, když je navržen a vytvořen od základu. Je to proto, že mezi zařízeními je třeba vést dva řídicí vodiče.

Systém DALI v kostce

Předpokládejme, že máte v místnosti několik lamp a chcete nastavit jas všech najednou. Zde přichází na řadu DALI!

Systém DALI je jako šéf, který říká všem žárovkám, co mají dělat. Používá speciální signály, jako by šéf křičel na žárovky příkazy. Tyto signály říkají žárovkám, kolik elektřiny mají spotřebovat a jak mají svítit.

Každé svítidlo nebo skupina svítidel má speciální počítač, nazývaný řídicí jednotka DALI, který naslouchá signálům ze systému DALI. Když systém DALI vyšle signál do svítidla, řídicí jednotka DALI svítidla zprávu přijme a podle toho svítidlo rozzáří nebo ztlumí.

Když tedy použijete stmívač DALI, vyšle signál do systému DALI. Systém DALI pak vysílá signály do všech svítidel v místnosti a říká jim, jak mají být jasná. Takto funguje systém DALI!

Klíčové vlastnosti DALI

• Je to bezplatný protokol! Může ho používat kdokoli.
• Certifikace DALI2 vyžaduje, aby zařízení vyrobená různými společnostmi spolupracovala.
• Nastavení rozhraní DALI je poměrně snadné. Napájecí a řídicí vodiče můžete instalovat vedle sebe, protože je není třeba chránit. Všude tedy vede 5 vodičů: L, N, zem a 2 řídicí vodiče. (5x1,5 MMJ).
• Kabeláž lze instalovat libovolným způsobem, pokud je kabeláž ve vzdálenosti do 100 metrů od řídicí jednotky DALI BUS. Vzdálenost může být ještě větší, pokud se použijí opakovače.
• Protože DALI používá pro komunikaci digitální signály namísto analogových, dostávají zařízení stejné hodnoty stmívání. Díky tomu je řízení řídicí skupiny velmi efektivní a přesné.
• Systém adresování (adresa DALI) zajišťuje, že každé zařízení nebo skupinu lze ovládat samostatně.

Výhody stmívání DALI

Stmívatelné rozhraní DALI je účinná a flexibilní technologie řízení osvětlení, která nabízí mnoho výhod oproti tradičním analogovým stmívacím systémům. Díky své přesnosti, energetické účinnosti, škálovatelnosti a schopnosti integrace s dalšími systémy automatizace budov je vhodná pro širokou škálu aplikací v komerčních, průmyslových a obytných budovách. Zde jsou výhody stmívání DALI:

• Přesnost: Stmívání DALI umožňuje přesné řízení jasu a barvy jednotlivých světel nebo skupin světel, což může být užitečné zejména v komerčních, průmyslových a obytných budovách. To umožňuje větší kontrolu a flexibilitu při návrhu osvětlení.
• Energetická účinnost: Stmívání DALI může pomoci snížit spotřebu energie a provozní náklady, protože lze přesně řídit jas a barvu světel.
• Škálovatelnost:Stmívací systémy DALI lze snadno rozšířit pro ovládání velkého počtu světel, takže jsou vhodné pro velké komerční nebo průmyslové projekty.
• Integrace:Stmívací systémy DALI lze snadno integrovat s dalšími systémy automatizace budov, jako jsou systémy HVAC a bezpečnostní systémy, což umožňuje lepší ovládání a automatizaci osvětlení budov.
• Flexibilita: Stmívání DALI umožňuje širokou škálu možností ovládání světel, od jednoduchého zapnutí/vypnutí až po pokročilejší možnosti ovládání, jako je nastavení a resetování předem naprogramovaných podmínek osvětlení.
• Otevřený standard: zajišťuje, že zařízení různých výrobců budou při vzájemném propojení vždy fungovat stejně. Stávající součásti můžete také nahradit novějšími a lepšími, jakmile budou k dispozici.
• Snadná instalace: díky optické technologii DALI nemusíte rozdělovat světla do zón ani sledovat kabeláž. Nemusíte sledovat rozdělení světel do zón ani udržovat přehled o kabeláži: Systém DALI má dva propojené vodiče. Tyto vodiče ovládají všechna zařízení. Instalatéři nemusí mít o všem přehled, protože nepotřebují vědět, jak budou světla nakonec nainstalována.
• Snadná změna: nastavení můžete rychle změnit. Po nějaké době možná budete chtít změnit světla a pořídit si něco hezčího. Centralizovaný software umožňuje snadnou změnu profilů osvětlení.

Proč byste neměli používat stmívání DALI?

Stejně jako všechny technologie má však i stmívání DALI své výhody a nevýhody. Ne vždy je vše tak snadné, jak je inzerováno. Zde jsou některé nevýhody stmívání DALI:

• Náklady: Systémy stmívání DALI mohou být dražší než tradiční analogové systémy stmívání, protože vyžadují svítidla kompatibilní s DALI a řídicí jednotku DALI.
• Instalace:Instalace stmívacích systémů DALI může být složitější než instalace tradičních analogových stmívacích systémů a může vyžadovat speciální školení a odborné znalosti.
• Výměna nemusí být snadná: po nějaké době budete chtít světla vyměnit a pořídit si něco hezčího. V závislosti na velikosti systému budete možná potřebovat softwarového inženýra, který jej naprogramuje.
• Kompatibilita: Ne všechna svítidla jsou kompatibilní se stmívacími systémy DALI, protože jejich rozsah je užší, například v interiérovém osvětlení.
• Omezená dostupnost: Stmívací systémy DALI nejsou běžně dostupné.
• Aktualizace: Aby systém DALI fungoval, je třeba vytvořit databázi, která propojí adresy LED se správnými ovladači. Aby tyto systémy fungovaly optimálně, je třeba je monitorovat.
• Není určeno pro modernizaci: v nových budovách je lepší ponechat DALI, protože je velmi obtížné dodatečně instalovat dva kabely navíc.

Instalace DALI proto může být dražší a složitější a vyžaduje odborné školení a odborné znalosti. Navíc ne všechna svítidla jsou kompatibilní se stmívacími systémy DALI a nemusí být běžně dostupná u všech prodejců. Než se rozhodnete, zda je pro vás systém DALI vhodný, pečlivě zvažte své potřeby a rozpočet.

Historie společnosti DALI

DALI má své kořeny na přelomu 80. a 90. let 20. století, kdy se skupina výrobců osvětlení, vědců a inženýrů spojila, aby vyvinula standardizovaný digitální komunikační protokol pro řízení osvětlení.

Stmívání DALI (Digital Addressable Lighting Interface ) je relativně nová technologie v oblasti systémů řízení osvětlení, ale její vývoj sahá několik desetiletí zpět. Jejími průkopníky byli evropští výrobci předřadníků. Myšlenkou bylo vytvořit lepší verzi stmívání 0/1-10V tím, že řídicí systém bude moci komunikovat s každým LED regulátorem a skupinou zařízení oběma směry. U ovládání 0-10V se signalizuje pouze v jednom směru.

DALI 1.0

V roce 1998 vydala Mezinárodní elektrotechnická komise (IEC) první verzi standardu DALI, známou jako DALI 1.0. Tato norma definovala protokoly a elektrické charakteristiky systémů DALI a umožnila vývoj interoperabilních výrobků různých výrobců.

V následujících letech byl standard DALI aktualizován a zdokonalován, aby zahrnoval nové funkce, jako je podpora více řídicích zařízení, lepší zabezpečení a větší škálovatelnost. V roce 2012 vydala IEC nejnovější verzi normy DALI1, známou jako IEC 62386, která je nyní v odvětví osvětlení široce používána.

Od zveřejnění prvního standardu DALI se tato technologie rychle rozšířila a nyní se hojně používá v komerčních a veřejných prostorách. Stmívání DALI je oblíbené zejména v energeticky úsporných budovách, kde přesné řízení úrovně osvětlení může pomoci snížit spotřebu energie a náklady.

DALI 2.0

DALI2 (2020) je nejnovější verze protokolu DALI, která navazuje na původní protokol DALI a vylepšuje jej.

Jedním z hlavních rozdílů mezi DALI a DALI2 je počet zařízení, která lze připojit k jednomu systému. Původní protokol DALI umožňuje připojit až 64 zařízení, zatímco DALI2 umožňuje připojit až 512 zařízení. To znamená, že DALI2 může ovládat větší počet světel a dalších zařízení v jednom systému.

Druhým rozdílem je funkčnost. DALI2 nabízí další funkce, jako jsou světelné scény, osvětlení CCT a osvětlení RGB. DALI2 také nabízí lepší podporu senzorů a dalších zařízení, což umožňuje pokročilejší ovládání a automatizaci.

Z hlediska zabezpečení nabízí DALI2 také vylepšené bezpečnostní funkce, jako jsou bezpečné aktualizace firmwaru, bezpečná výměna klíčů a šifrování komunikace. Díky tomu je DALI2 odolnější vůči hackerským útokům a dalším bezpečnostním hrozbám.

Celkově lze říci, že protokol DALI2 je oproti původnímu protokolu DALI vylepšený a nabízí pokročilejší funkce, větší škálovatelnost a vyšší bezpečnost. Je také zpětně kompatibilní s protokolem DALI, takže zařízení používající původní protokol DALI lze stále používat v systému DALI2.

Jaké jsou hlavní rozdíly mezi DT6 a DT8?

Transformátor DT6-led potřebuje jednu adresu DALI pro nastavení jasu jedné barvy LED diod.

Příkazy a funkce DT8 jsou určeny pouze pro řízení barev, ale funkce DT6 lze použít s jakýmkoli ovladačem DALI LED.

Pro ovladač LED měnící barvu můžete použít díl 207, díl 209 nebo oba.

Jedna adresa DALI může ovládat libovolný počet řídicích jednotek DT8 LED. To znamená, že jediná adresa může ovládat teplotu barev i jas světla. V případě DT6 by byly pro každou barvu nutné samostatné adresy.

Nejčastěji používaná čísla DT jsou:

Řídicí jednotky DT6 LED Část 207

Barevná řídicí zařízení DT8 Část 209

Kompatibilita mezi produkty

První verze DALI nefungovala dobře s jinými systémy. Nefungovala proto, že protokol byl příliš omezený a mnoho různých společností se jej snažilo vylepšit přidáním funkcí, které spolu dobře nefungovaly.

S rozhraním DALI2 byl tento problém vyřešen. DALI2 je mnohem komplexnější a má mnohem více funkcí než jeho předchůdce. To znamená, že někteří výrobci již nemohou provádět změny v DALIii a všechna zařízení DALI2 musí splňovat všechny normy IEC62386.

Nezapomeňte, že ačkoli DALI2 umožňuje používat i starší komponenty DALI, nemůžete dělat vše, co lze dělat pomocí DALI2, protože starší zařízení DALI mají omezené příkazy.

Jak se ovládá zařízení DALI?

Instalace DALI používají standardní světla LED. Používají moduly přijímače DALI a transformátory DALI. Tyto komponenty jsou připojeny k DALI prostřednictvím obousměrných digitálních komunikačních linek. Řídicím centrem může být cokoli od notebooku až po špičkový řídicí pult osvětlení.

Zaměřením a nastavením tlačítkových příkazů můžete ovládat jedno světlo, skupinu svítidel nebo světelnou zónu. Při použití spínače můžete naprogramovat, aby se všechna svítidla ve stejné "skupině" rozsvítila nebo změnila barvu současně.

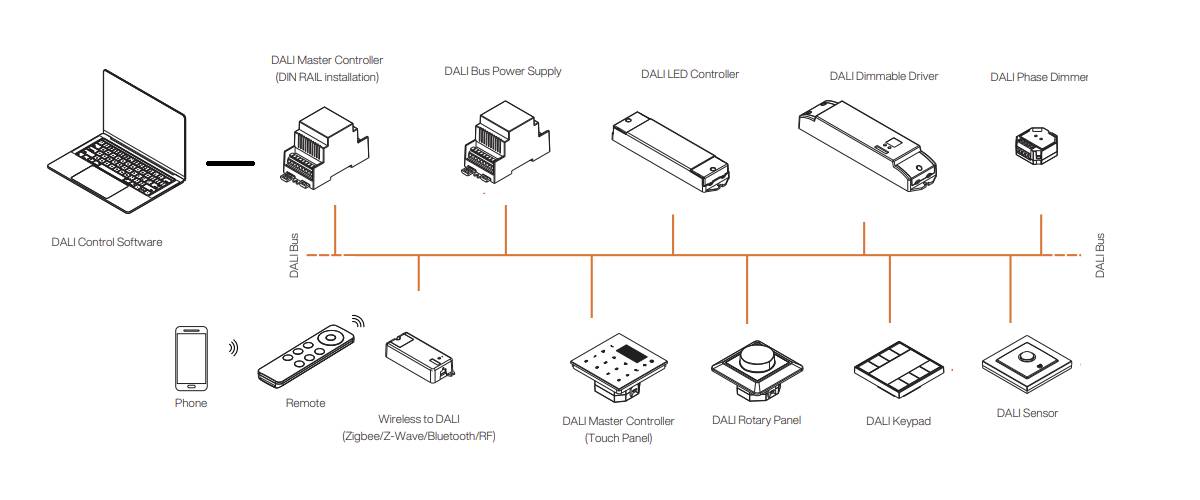

Jaké jsou součásti DALI?

Stmívání DALI (Digital Addressable Lighting Interface) je typ systému řízení osvětlení, který umožňuje přesné ovládání intenzity jednotlivých světel nebo skupin světel. Systém se skládá z několika klíčových komponent, mezi které patří:

DALI-master: tato zařízení fungují jako centrum systému a jsou zodpovědná za odesílání příkazů světlům. Obvykle jsou připojena k rozhraní, například k nástěnnému dotykovému panelu nebo aplikaci pro chytré telefony, které uživatelům umožňuje nastavovat úroveň osvětlení.

DALI transformátory nebo řídicí jednotky: tato zařízení jsou zodpovědná za řízení napájení světel a jsou obvykle instalována přímo ve svítidlech. Přijímají příkazy z řídicí jednotky DALI a podle nich upravují světelný výkon, barvu světla nebo barevnou teplotu světla. např. stmívač DALI.

Senzory DALI: Tato zařízení se používají k měření úrovně okolního osvětlení v místnosti a lze je použít k automatickému nastavení úrovně osvětlení pro optimální viditelnost a energetickou účinnost. Mohou být integrována do řídicí jednotky DALI nebo instalována jako samostatná zařízení.

Napájecí zdroj DALI: Napájecí zdroj DALI je zařízení, které napájí systém DALI. Jedná se o samostatnou součástku, která se připojuje k řídicí jednotce DALI a světlům.

Komunikační kabely DALI: tyto páry kabelů propojují různé komponenty systému DALI.

Co je sběrnice DALI (DALI BUS)?

V systému DALI jsou VŠECHNA zařízení a napájecí zdroj sběrnice připojeny k dvouvodičové sběrnici a sdílejí informace. Tento dvouvodičový systém je nervovým systémem osvětlovacího systému. Vysílá a přijímá všechny signály z řídicí jednotky do svítidel a zpět. Z řídicí jednotky nebo softwaru zařízení tak vždy znáte stav zařízení.

Sběrnice DALI musí být napájena, aby bylo možné posílat data mezi zařízeními. Používá přibližně 16 V. Tato zařízení se nazývají napájecí zdroje DALI nebo v mnoha případech funguje DALI master také jako napájecí zdroj pro signálové kabely.

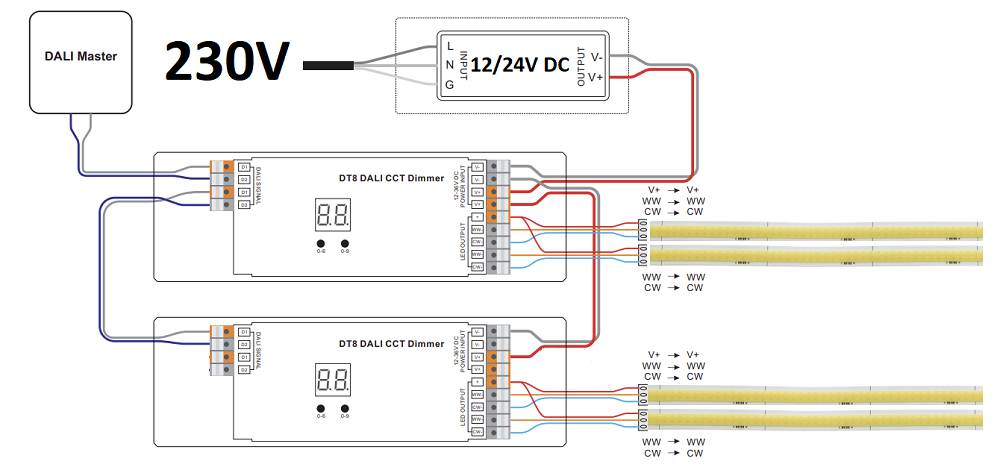

Jak se zapojují osvětlovací systémy DALI?

Jak již bylo zmíněno, digitální signály lze po sběrnici přenášet pouze dvěma vodiči. Kabely mohou být kladně nebo záporně polarizované. Většina řídicích zařízení pracuje s oběma. Systémy DALI lze zapojit standardní pětivodičovou kabeláží, takže není třeba žádná speciální ochrana.

Protože v systému DALI nejsou vyžadovány žádné skupiny vodičů, můžete všechny vodiče připojit paralelně ke sběrnici. To je významná změna oproti tradičním systémům osvětlení, protože příkazy odesílané z řídicí jednotky obsahují všechny informace potřebné k zapnutí, stmívání a změně barvy světel.

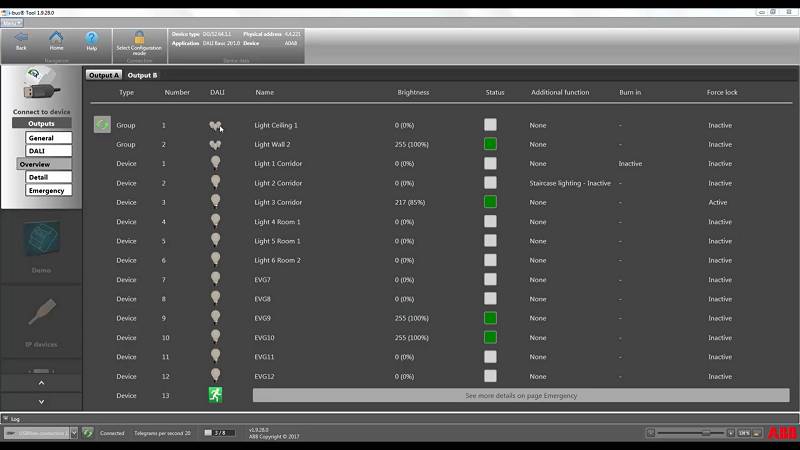

Jakmile je vše připojeno, je možné nastavit software Dali tak, aby se systémem spolupracoval. Protože je systém flexibilní, můžete vytvářet a používat různé scénáře osvětlení a programy, aniž byste museli měnit fyzické zapojení. V závislosti na softwaru a aplikacích může být toto nastavení snadné nebo obtížné.

Kde se používají osvětlovací systémy DALI?

DALI je technologie osvětlení, kterou lze upravovat a která je cenově dostupná. Tento typ centralizovaného systému osvětlení se nejčastěji vyskytuje ve velkých komerčních prostorách (např. noční a denní osvětlení lze programovat odděleně). DALI se používá především ve firmách a velkých instalacích. Lidé jej však stále častěji používají i ve svých prestižnějších domácnostech. V domácnosti například pro stmívání LED páskového osvětlení nebo pokud chcete LED panely a nepřímé světlo pro určitý uložený prostor.

DALI, TRIAC nebo PUSHDIM?

Triakový stmívač proto funguje pouze se dvěma vodiči, zatímco stmívač DALI vyžaduje alespoň 4 vodiče. PUSHDIM lze často realizovat také pouze se dvěma vodiči.

Systém Dali2 umožňuje ovládání a stmívání světel CCT led, ale systém Triac umožňuje pouze stmívání, stejně jako systém PUSHDIM.

Takže downlights, led pásek, led panel. Všechny světelné zdroje jsou vhodné pro všechny typy stmívání, ale způsob ovládání určuje transformátor, který pro led svítidlo zvolíte.

Souhrn

Stmívání DALI je účinná a flexibilní technologie řízení osvětlení, která nabízí mnoho výhod oproti tradičním analogovým stmívacím systémům. Její instalace a uvedení do provozu však může být dražší a složitější a vyžaduje specifické školení a odborné znalosti. Navíc ne všechna svítidla jsou kompatibilní se systémy stmívání DALI a nemusí být běžně dostupné ve všech zemích a regionech. Než se rozhodnete, zda je pro vás stmívání DALI vhodné, pečlivě zvažte své potřeby a rozpočet.
