Pro LedStore byly na stropě zrenovovány neoslňující žlaby s reflektory, v každém z nich byly instalovány 3 ks 9W reflektorů. Zapuštěné žlaby přinášejí nový vzhled osvětlení prostoru ve srovnání s předchozím panelovým LED osvětlením. Jeden žlab byl z vnitřní strany natřen bílou barvou a druhý černou. Podobnou renovaci lze provést poměrně snadno, pokud je strop sádrokartonový a má dostatek místa pro zapuštění. V novostavbě je situace samozřejmě jednodušší, pokud se podaří bodové osvětlení dostat na rýsovací prkno dostatečně brzy. Renovace vyžadovala truhlářské a elektrikářské dovednosti. Náklady na materiál byly nižší než 100 eur a cena na místě činí 444 eur (včetně DPH).

Plánování renovace osvětlení

Chtěli dát renovovanému studiu nový vzhled pomocí osvětlení. Dříve byly v prostoru dva LED panely 300x1200, které poskytovaly příjemné rovnoměrné světlo. Tyto dva panely poskytovaly celkem 6000 lumenů osvětlení, v přepočtu 500 lumenů na metr čtvereční pro místnost o rozloze 12 metrů čtverečních, což je pro práci dostatečné. Kromě panelů však byla na třech pracovních místech nainstalována na horní části stolů světelná LED páska. Množství světla se tak zvýšilo, což umožnilo nový vzhled celkového osvětlení. Místo panelů LED byla nainstalována zapuštěná bodová světla. Tři bodová svítidla na jeden lustr poskytují prostoru vypočtených 300 luxů na metr čtvereční, což je dostatečné, když jsou pracovní stanice vybaveny dostatečně účinnými LED pásky a LED kolejnicovým osvětlením z hliníkových profilů.

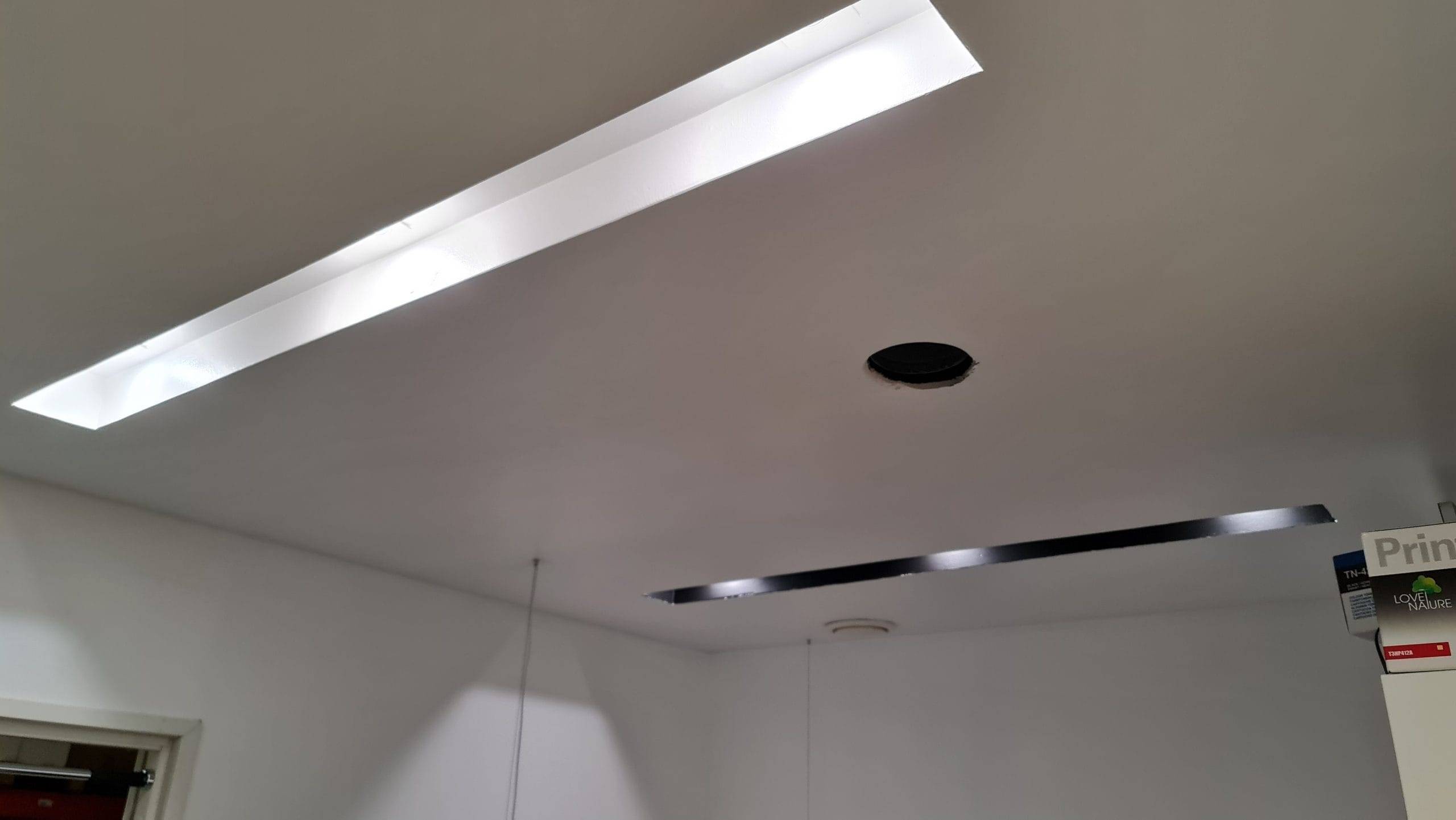

Hotové žlaby s černě natřeným vnitřním povrchem na zadní straně. Oba mají 3 ks 9W downlightů, tj. bodových světel, barva světla svěží neutrální bílá 4000 Kelvinů.

Renovační doplňky - vybraná místa

Bylo rozhodnuto použít tři 9W reflektory se svítivostí 600 lumenů na jeden reflektor. Světlo z těchto 9W spotů se otevírá pod dobrým úhlem celkového osvětlení 45 stupňů. Existují dvě možnosti tvaru těla, čtvercové nebo kulaté. Z nich bylo zvoleno čtvercové tělo, světelný otvor je kulatý, stejně jako u všech 9W a 15W spotů LedStore, tedy downlightů. Bodová svítidla mají velmi vysoký index podání barev (CRI), takže světlo, které vyzařují, je přirozené a příjemné pro smysly. Díky vysoce kvalitním transformátorům a obvodům LED světla neruší, například blikáním, které může během pracovního dne namáhat oči. Spoty jsou také stmívatelné a teplotu bílého světla lze ve fázi instalace zvolit ze tří možností: teplá 2900 K, neutrální 4000 K a studená 5500 K. Svítidla jsou standardně dodávána s napájecím zdrojem určeným pro konkrétní svítidlo, ale pokud je požadována plovoucí regulace barevné teploty, lze je vyměnit za skupinový transformátor, který vyhovuje režimu regulace. Pro černý světelný padák byly vybrány černé směrové skvrny 9W s kulatým tělem a pro bílý padák byly vybrány bílé směrové skvrny Kantti 9W se čtyřramenným tělem.

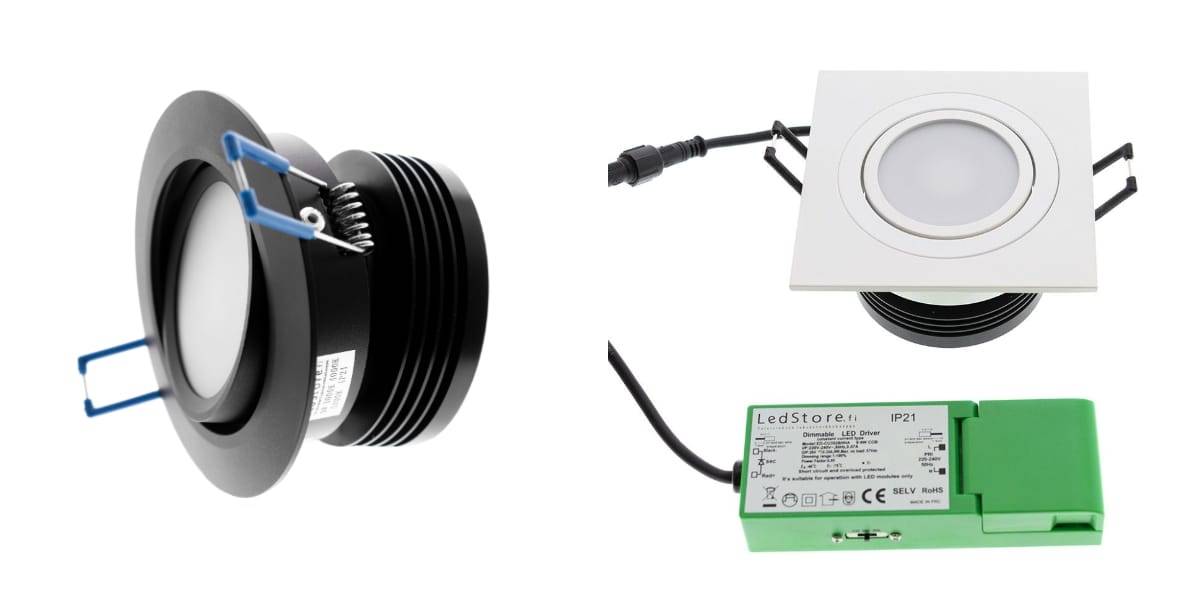

Bílý žlab byl osazen směrovými skvrnami Kantti 9W a černý žlab kulatými černými skvrnami Directional 9W. Přepínač barevné teploty na boku transformátoru.


Fáze renovace - stavba lehkého žlabu

Stavba světelného žlabu začala odstraněním panelových svítidel ze stropu. Z výklenku panelu byl pomocí pily na omítku vyříznut 2 metry dlouhý žlab, který byl vyroben v šířce 15 cm. Příslušná šířka otvoru byla podpořena přidáním dalších 250 mm vysokých nosníků do mezipatra. Typická rozteč trámů je 400 mm a požadovaná šířka žlabu byla 150 mm. K trámům byly ve výšce 133 mm připevněny latě 55x55 mm, aby bylo dosaženo požadované hloubky žlabu 120 mm při tloušťce sádrokartonové desky 13 mm.
Konstrukční pohled na žlab. Výška mezipatra 250 mm. Výška lehkého žlabu 120 mm. Výška vymezující latě 55x55 mm. Bod uprostřed latě pro ilustraci.
Zjednodušeně řečeno, kroky pro střešní žlab zahrnovaly vyřezání otvoru správné velikosti a přidání trámů a latí. Vnitřní díly byly vyřezány ze sádrokartonu a ve spodním dílu byly vytvořeny otvory pro hmoždinky. V konstrukci podhledu byl prostor o hloubce 250 mm, takže bylo snadné vytvořit dostatečně hluboký žlab s dostatkem místa nad reflektory. Pro žlab byla zvolena osvědčená hloubka 120 mm, aby svítidla nebyla vidět z boku.

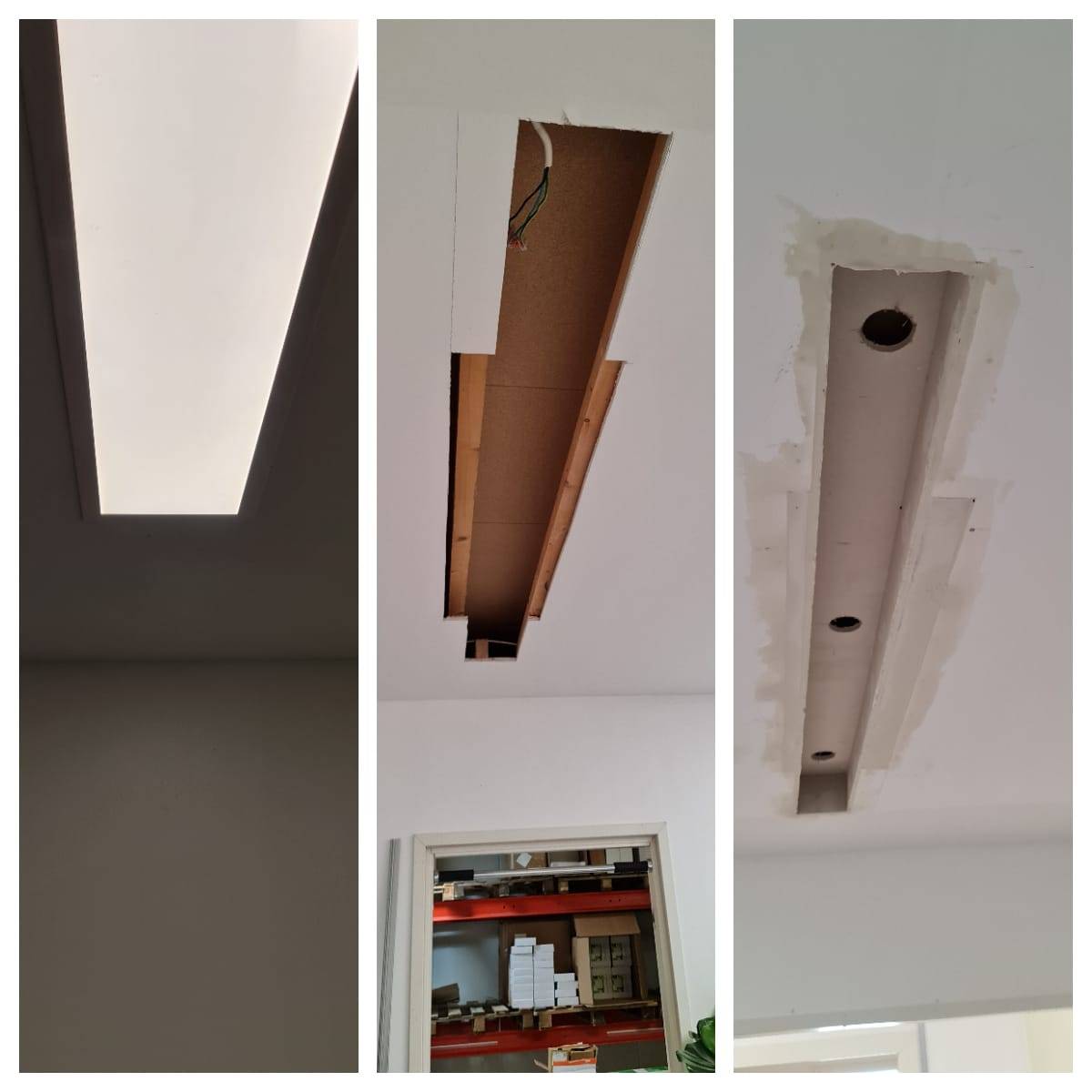

Otvor v panelu Led byl upraven a ze sádrokartonu byl zhotoven nový tříbodový žlab.


Fáze renovace - instalace osvětlení a řízení osvětlení

Světla byla instalována do montážních otvorů o průměru 80 mm s řetězovými napájecími zdroji. Místa jsou držena na místě pružinami. Barevná teplota na straně napájecího zdroje byla zvolena neutrální bílá o teplotě 4000 kelvinů. Po zvolení barevné teploty je nutné vypnout napájení. Vypínač světla byl již na stěně, proto bylo rozhodnuto použít spoty s ním. Existují i další způsoby kontroly skvrn. Světla lze ztlumit instalací drátového stmívače do zdi, který je určen ke stmívání LED diod. Společnost LedStore testuje několik různých modelů a výsledky testů jsme zveřejnili na našich webových stránkách v části O stmívání > .

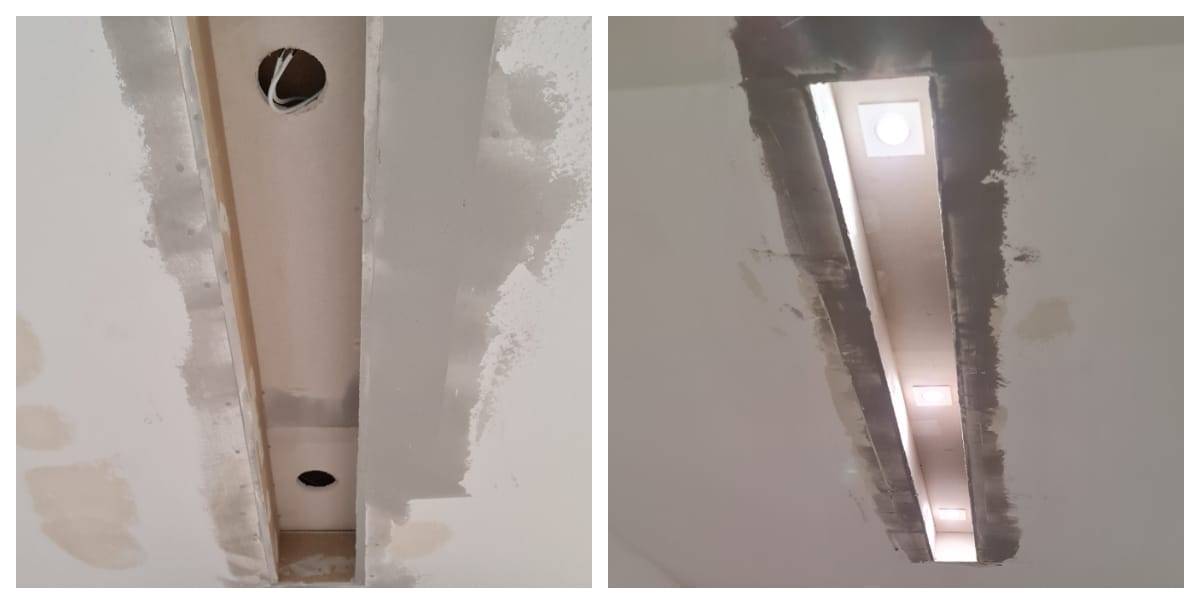

Vlevo hotový žlab. Světla byla vyzkoušena před dokončením střechy.
Instalace světelného žlabu proběhla pro prodejce lamp pěkně mezi ostatními pracemi :)
Spoty jsou také vybaveny regulací teploty barev, kterou lze měnit od teplé po studenou, tj. od přibližně 2800 do 5500 K. K tomuto účelu jsou vlastní zdroje spotů nahrazeny jedním transformátorem podle celkového kombinovaného výkonu spotů, který lze připojit k 24V drátovému stmívači s regulací teploty barev. K dispozici jsou dvě možnosti bezdrátového ovládání: VaLO RF a VaLO RF Zigbee. V těchto variantách lze stmívač libovolně umístit na požadované místo na stěně nebo použít dálkové ovládání. Na jednu skupinu světel může připadat několik ovladačů. V produktové řadě Zigbee se ovladače liší vzhledem. Transformátory se vybírají ze skupiny produktů VaLO RF nebo VaLO RF Zigbee podle celkového kombinovaného výkonu spotů a transformátor má zabudovaný přijímač, který vysílá signál do ovladačů. Zigbee lze připojit k ovládání chytré domácnosti s téměř všemi rozbočovači používajícími protokol Zigbee, jako jsou Philips Hue a Samsung Smart Things.

Jak se mění osvětlení v černobílém světelném žlabu?

Testovali jsme a měřili intenzitu světla v černě natřeném žlabu i v bíle natřeném žlabu. Bylo známo, že černý povrch snižuje odrazy světla, což se při měření světelným metrem ukázalo jako pravdivé a přesné. Při měření přímo pod žlaby bylo množství světla u obou žlabů stejné. Po stranách bílého žlabu bylo asi o 20 % více světla než po stranách kolem černého žlabu. To se vysvětluje tím, že pokud jsou stěny koryta černé, světlo se od nich a od okolí koryta odráží méně. Pod černým žlabem a po jeho stranách je také více stínů nábytku a osob, protože dochází k menšímu odrazu světla do okolí. Světlo je zřetelněji směrováno shora dolů.
Odrazy světel jsou na obrázku dobře patrné. V černém žlabu vypadá paprsek vytvořený světly užší než v bíle natřeném žlabu. Úhel otevření vytvořený světly je totožný.
