Norma EN 12464-1 je klíčovou evropskou normou pro osvětlení vnitřních pracovních prostor. V této kombinované příručce se zabýváme principy množstvísvětla (luxy a lumeny), UGR, podáním barev a osvětlením zaměřeným na člověka. Získáte také doporučení pro konkrétní prostory v domácím a pracovním prostředí, pokyny pro výběr typů svítidel (úhly otevření, panely, nepřímé světlo) a praktické tipy pro měření a dimenzování.
Co znamená "množství světla"? (Lumeny a luxy, rychlé shrnutí)
- Světelný tok (lm) = celkové světlo vyprodukované světelným zdrojem.
- Lux (lx) = světlo dopadající na povrch; 1 lx = 1 lm/m².
| Termín | Definice | Použijte |
|---|---|---|
| Lumen | Celková svítivost svítidla | Porovnání světelných zdrojů/svítidel |
| Lux | Osvětlení, které dopadá na povrch | Cílová úroveň prostoru/pracovní plochy |
EN 12464-1 - co norma předepisuje?
- Oblast působnosti: vnitřní pracoviště a vizuální úlohy (kanceláře, vzdělávací instituce, průmysl, zdravotnictví, obchody).
- Skupiny požadavků: svítivost (lux), rovnoměrnost, oslnění (UGR), podání barev (CRI/Ra) a minimální hodnoty pro nástěnné, stropní a válcové osvětlení.
- Limity UGR: kanceláře ≤ 19, přesné řemeslo/CAD ≤ 16. Doma se snažte o ≤ 16-19 v rozsahu čtení a práce.
- Myšlení zaměřené na člověka: v duchu normy se upřednostňuje využití denního světla a nastavitelné osvětlení (stmívání, CCT).
Osvětlení úzce zaměřené na člověka

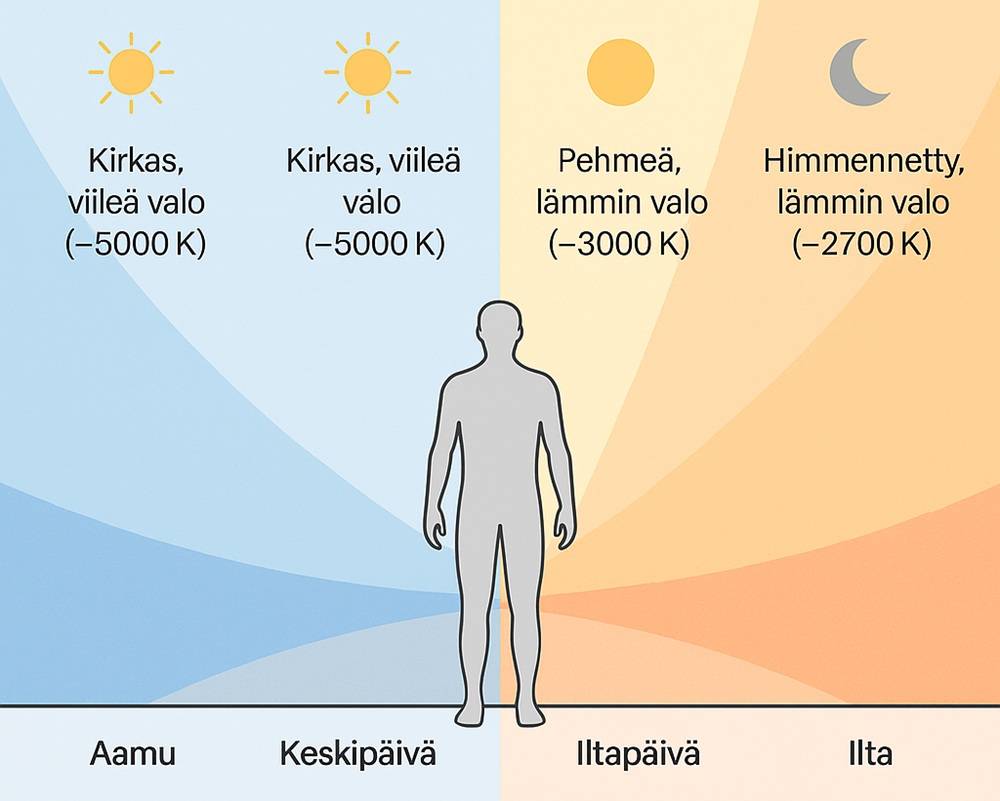

Dynamické osvětlení podporuje cirkadiánní rytmus: ráno je světlejší a chladnější, večer tlumenější a teplejší. Nastavitelnost (stmívání, CCT 2700-5000 K) + regulace denního světla zlepšují pohodu a pracovní výkon.
Biologické a psychologické účinky světla
Světlo má vliv nejen na to, jak dobře vidíme, ale také na naše biologické rytmy a psychickou pohodu. Norma EN 12464-1 zdůrazňuje, že osvětlení musí podporovat nejen zrakový komfort a bezpečnost uživatele, ale také pohodu a produktivitu. Intenzita, spektrum a rozložení světla mohou mimo jiné ovlivňovat bdělost, soustředění a náladu.
Jasné, namodralé světlo po ránu pomáhá zvýšit bdělost a podporuje cirkadiánní rytmus, zatímco teplé, tlumené světlo večer připravuje tělo na odpočinek. Studie ukazují, že nesprávný druh osvětlení může způsobovat únavu očí, bolesti hlavy a dokonce i poruchy spánku. Standardizovaný design tyto účinky zohledňuje a zajišťuje, aby osvětlení podporovalo zrak i celkovou pohodu.
Úloha denního světla a nastavitelného osvětlení
Norma EN 12464-1 doporučuje používat denní světlo jako primární zdroj světla, kdykoli je to možné. Denní světlo poskytuje široké spektrum, vysoké podání barev a proměnlivou intenzitu, která podporuje přirozený cirkadiánní rytmus a náladu. Velké okenní plochy, prosklené stěny a povrchy odrážející světlo pomáhají maximalizovat využití denního světla v interiéru.
Při nedostatku denního světla je klíčové nastavitelné umělé osvětlení. Stmívatelná svítidla a svítidla CCT (Correlated Color Temperature) umožňují přizpůsobit osvětlení denní době a činnosti. Například kanceláře mohou využívat jasnější, chladnější světlo ráno a teplejší, měkčí světlo odpoledne a večer. Takové dynamické osvětlení podporuje pracovní výkon, pohodu a komfort v souladu s cíli normy.
Co je UGR? - oslnění a jeho význam v osvětlení
UGR (Unified Glare Rating) je mezinárodní norma, která měří oslnění způsobené umělým světlem v interiéru. Poskytuje číselnou míru toho, jak je rušivé osvětlení vnímáno z daného místa pohledu. Čím nižší je hodnota UGR, tím menší je oslnění a tím lepší je komfort osvětlení.
Proč je UGR důležitá?
Příliš vysoká hodnota UGR může způsobit únavu očí, problémy se soustředěním a dokonce zvýšit riziko nehody. Cílem správného návrhu osvětlení je minimalizovat oslnění, aby práce a pobyt byly pohodlné a bezpečné.
Jak se vypočítá UGR?
UGR je objektivní měřítko založené na složitém vzorci.
UGR = 8 × log₁₀ ( Σ ( L² × ω / p² ) / 0,25 )
kde:
L = svítivost svítidla (cd/m²)
ω = pevný úhel svítidla od bodu pohledu (ve steradiánech)
p = Guthův parametr polohy (při pohledu do svítidla)
Σ = součet všech viditelných svítidel.
Poznámka: Vzorec vychází z definice CIE (Commission Internationale de l'Éclairage) a lze jej použít při návrhu osvětlení pro výpočet UGR.
Vzorec UGR zohledňuje:
- Svítivost (jas) svítidla ve směru pohledu
- Úroveň osvětlení pozadí
- Velikost svítidla ve vztahu k místu pohledu
- Pozorovací úhel a vzdálenost
Je důležité si uvědomit, že UGR není jen vlastnost svítidla. Stejné svítidlo může mít různou hodnotu UGR v závislosti na místnosti, montážní výšce a celkovém osvětlení.
Deklarovaná hodnota UGR svítidla
V oboru osvětlovací techniky však existují standardizované hodnoty, a pokud je hodnota UGR uvedena na prodejním obalu svítidla, není "univerzální" pro všechny situace, ale obvykle je vypočtena nebo změřena za standardizovaných podmínek, aby bylo možné porovnávat různé výrobky.
Použitý standardní režim vychází z doporučení CIE (Commission Internationale de l'Éclairage) a je popsán v normách jako EN 12464-1 a CIE 117-1995. Typické předpoklady jsou:
- Velikost pokoje 10,8 m x 21,6 m x 2,7 m
- Výška pracovní plochy 0,85 m
- Směr pohledu: 1,5 m, 15 stupňů směrem dolů
- Umístění svítidel: podle normy, rovnoměrně rozmístěná.
- Osvětlení pozadí zohledněné ve výpočtu
- Koeficienty odrazivosti materiálů:
- Střecha 70 %
- Stěny 50%
- Podlahy 20%
UGR v praxi
Na UGR mají vliv následující faktory:
- Optika svítidla (difuzor, čočka, voština)
- Výška instalace a směr pohledu
- Barva a odrazivost povrchů v místnosti
- Celkové osvětlení (ostatní podsvícení)
Všechny jsou individuální, a proto by se osvětlení mělo vždy navrhovat podle prostoru a účelu, nikoli pouze podle specifikací jednoho svítidla.

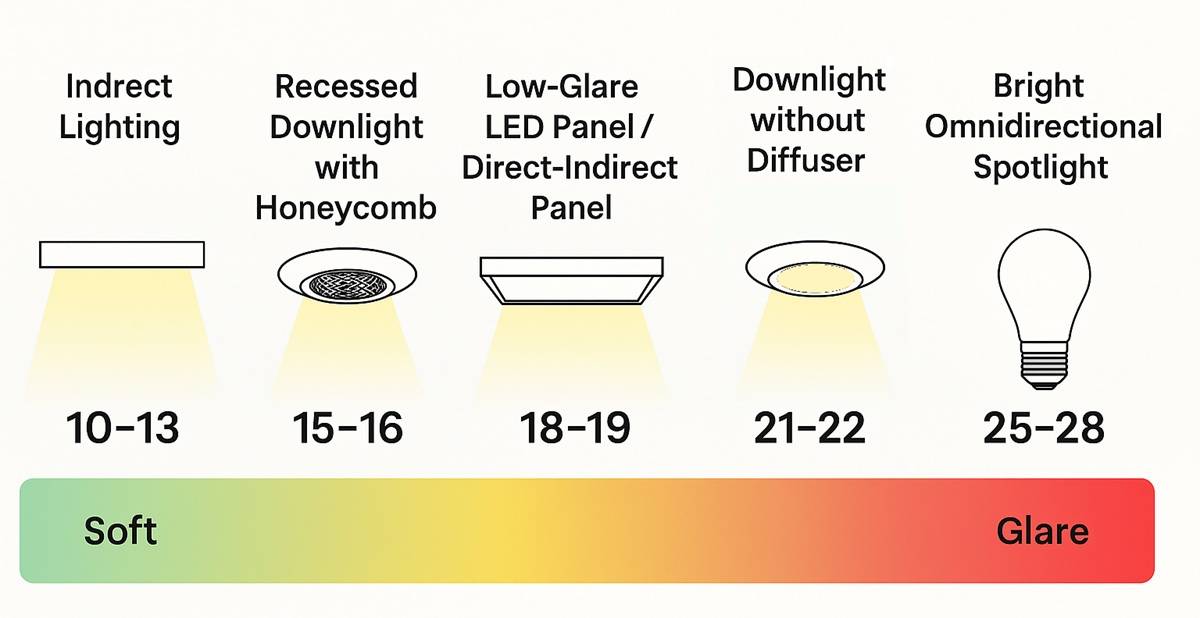

Příklady hodnot UGR pro různé svítilny
Zde je 5 konkrétních příkladů různých úrovní UGR (od nízké po vysokou) s nepřímým osvětlením a jasným všesměrovým reflektorem v krajních polohách.
| Hodnota UGR | Typ osvětlení | Příklad | Popis účinku |
|---|---|---|---|
| UGR 10-13 | Nepřímé osvětlení | LED pásek na stropě odráží světlo skrz stěny a strop. | Velmi měkké a neoslňující světlo, optimální pro odpočinkové a relaxační prostory, minimální namáhání očí. |

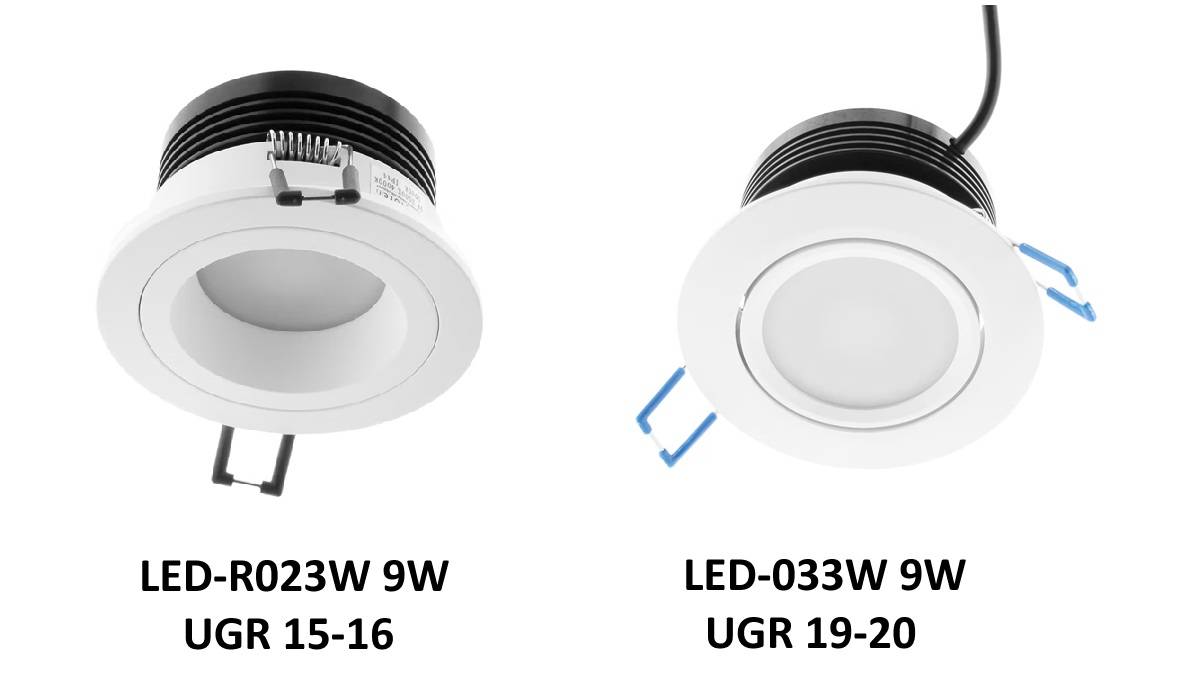

| UGR 15-16 | Hluboce zapuštěné stropní svítidlo + voštinová mřížka | Stropní svítidlo s difuzorem 90-110° a černým voštinovým tělesem | Vhodné pro práci v blízkosti a domácí kancelář; dobře kontrolované oslnění, přesto dostatečně lehké. |
| UGR 18-19 | Panel LED s nízkým odleskem | Opálová nebo mikroprizmatická optika, 80-100° klín | Univerzální řešení pro kanceláře a školy; pohodlné celkové osvětlení pro práci s obrazovkou. |
| UGR 21-22 | Reflektor bez difuzoru | Úzký klín 30-45° bez štítu proti oslnění | Lze použít pro osvětlení cíle, ale světlo již trochu odvádí pozornost od přímého pohledu. |
| UGR 25-28 | Jasná všesměrová bodová svítilna | Holá bodová LED nebo halogenová žárovka v nízké instalaci | Vysoce oslňující; vhodné pouze pro speciální použití (zvýraznění, efekt), ne pro trvalé bydlení nebo pracovní prostory. |
Čím nižší je UGR, tím příjemnější je osvětlení pro dlouhodobý pobyt. Hodnoty UGR vyšší než 22 by měly být omezeny na krátkodobé použití nebo akcentní osvětlení.
U osob citlivých na světlo by mělo být osvětlení vždy navrženo s použitím nepřímého světla s doplněním míst, kde je zdroj světla zapuštěn.
UGR a úhly otevření pro typy svítidel v prostoru 2,6-3,0 m
LED panely
Typickým LED panelem je takzvaný Low-glare panel (UGR<19), a to i v případě, že svítidlo má takzvanou mikroprima<16): LED panely jsou vhodné pro kanceláře a domácí pracovny. LED panelová svítidla mají široký úhel otevření 80-110°.
Závěsná světla

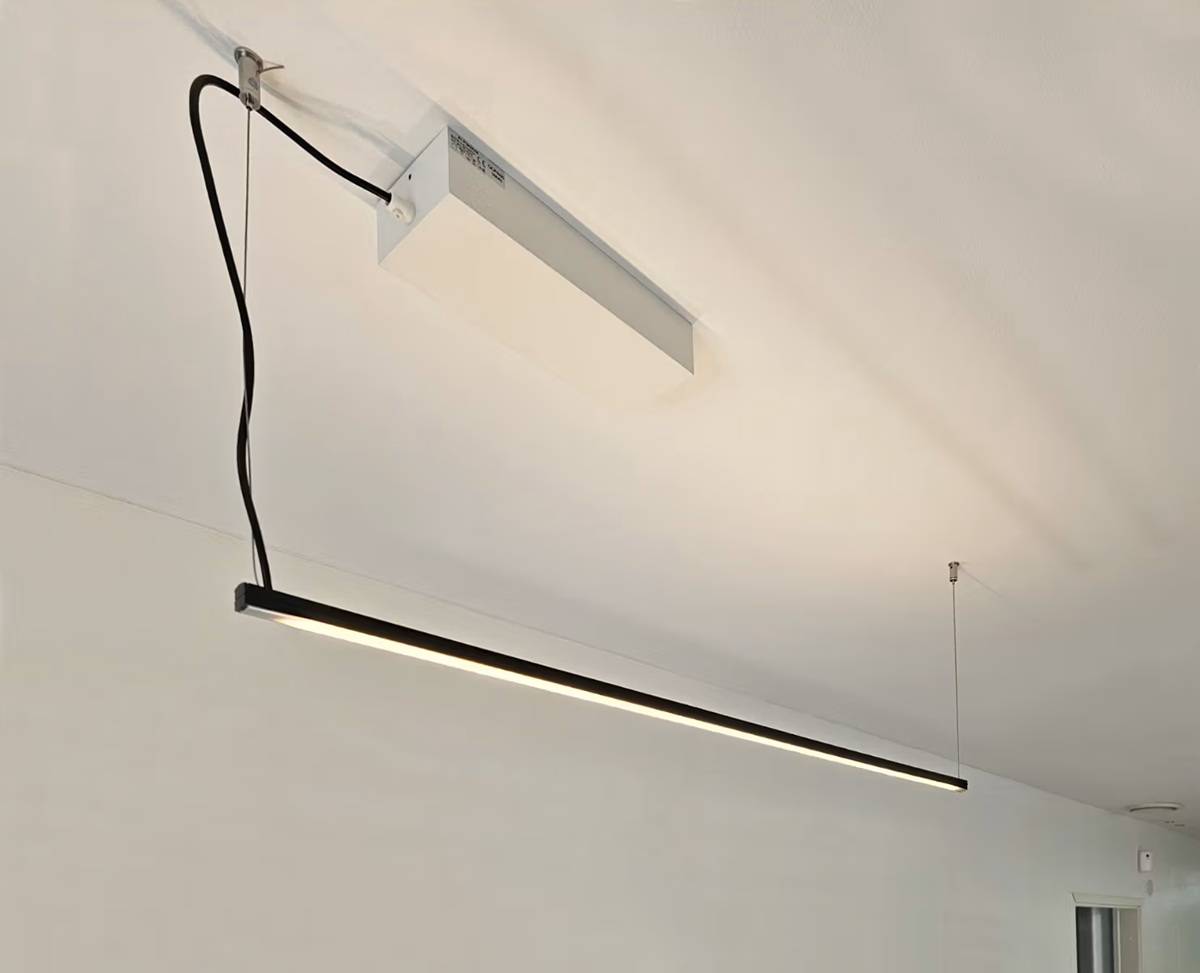

Přímé + nepřímé svítidlo (např. 70/30 %) je závěsné svítidlo, u kterého lze světlo spínat zvlášť nahoru a dolů. Světlo směrem nahoru zvyšuje jas stropních ploch → nižší vnímaná UGR a lepší prostorový prostor. Světlo směrem dolů poskytuje přesné pracovní světlo tam, kde je to potřeba. Doporučený úhel otevření těchto svítidel je +110° pro dávkové světlo a 30-60° pro pracovní světlo.
Svítidla
Existují různá řešení tradičních spotů: vestavěný světelný zdroj, difuzér, světlo na povrchu, ostrý reflektor. Pro všechno se najde místo a zde jsou ta nejlepší pro snížení oslnění:
- Široký paprsek 90-110° + difuzor: příjemné celkové osvětlení obývacích pokojů, ložnic, chodeb.
- Úzký klín 30-60° + odsazení světelného zdroje: přesné zaměření pracovního/dispozičního bodu nebo pracovní plochy; vyhněte se přímému pohledu (UGR).
Osvětlení LED pásky
- Přímá světelná linie na stropě, na povrchu nebo zapuštěná (opálový difuzor, 100-120°) poskytuje rovnoměrné okolní světlo.

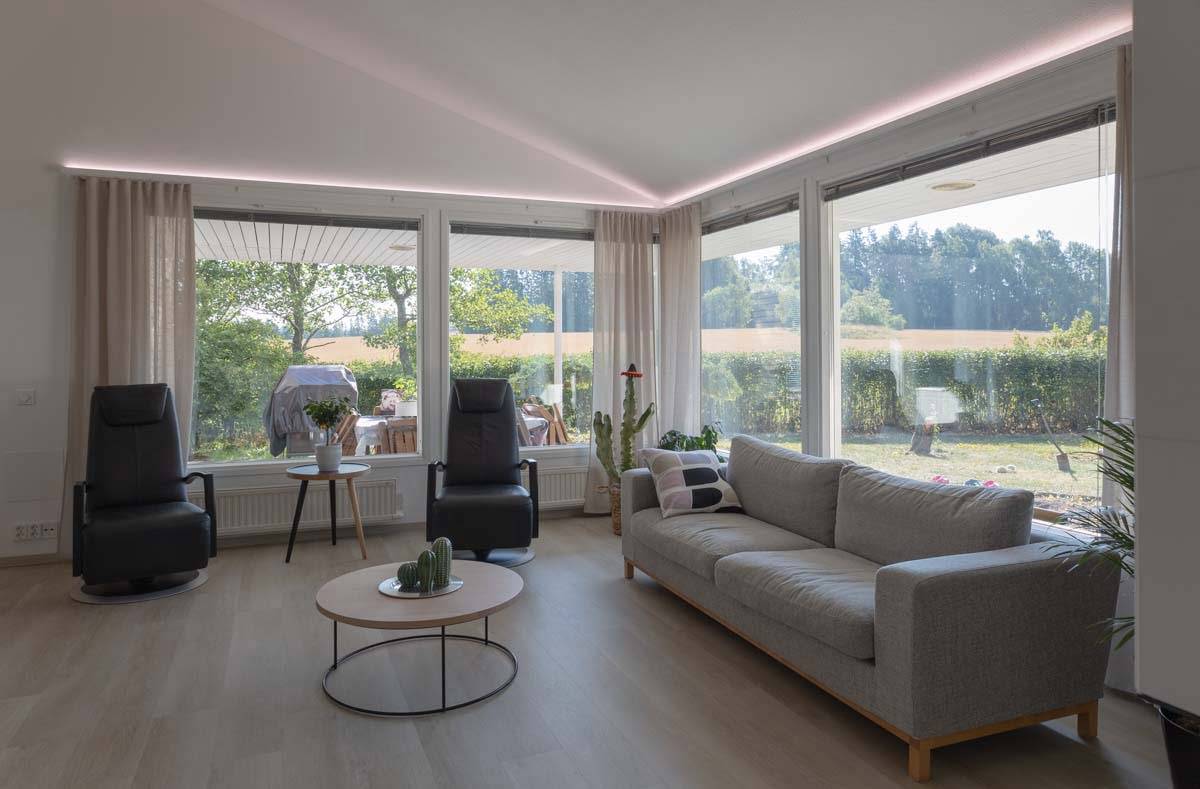

- Nepřímý světelný pruh (světlo směrem ke stropu/stěnám) zjemňuje kontrasty a snižuje vnímané oslnění - skvěle se hodí do obývacích pokojů, ložnic a recepcí. Tzv. doplňkové světlo.
Nepřímé osvětlení v praxi
Nepřímé osvětlení (světlo odražené od stropu/stěn) vyrovnává intenzitu osvětlení a zlepšuje zrakový komfort. Kombinujte nepřímé celkové osvětlení a bodové osvětlení jako celek. Stmívejte směrem k večeru a nastavte CCT: 2700-3000 K pro relaxaci, 3500-4000 K pro každodenní použití, 4000-6000 K pro přesnou práci.
Použití v domácnosti - specifická doporučení pro farmy (v duchu normy EN 12464-1)
| Prostor | Doporučení-lux | Cíl-UGR | Doporučené svítidlo | Keila / pozornost |
|---|---|---|---|---|
| Obývací pokoj | 200-300 | ≤ 16-19 | LED panel, světelná linka nebo bodové + nepřímé světlo | 90-110° pro běžné světlo, 30-60° pro destinace |
| Ložnice | 100-200 | ≤ 19 | Nepřímé světlo + malá stropní svítidla | Široký paprsek; čtecí světlo 30-60° |
| Kuchyně obecně | 300-400 | ≤ 19 | Panely/světelné linky ve stropě | 90-110°; dobrý CRI (≥90) |
| Kuchyňská pracovní deska | 500-750 | ≤ 19 | Cílená stropní svítidla / LED pásek pro pracovní desku | 30-60° směrem k náběžné hraně |
| Koupelna | 200-500 | ≤ 19 | Panel + zrcadlové světlo | Ploché, neoslňující (IP zóny!) |
| Domovská kancelář | 500 | ≤ 19 (nejlépe ≤ 16) | Panel s nízkým odleskem / direct+direct | 80-100°; vyhněte se přímému pozorovacímu úhlu |
Nezapomeňte, že počet luxů není totéž co počet lumenů! S rostoucí vzdáleností se počet luxů snižuje. Je ovlivněno úhlem otevření a montážní výškou.
Více informací o úhlu dopadu světla najdete v článku Vliv úhlu dopadu světla na osvětlení.
Pracovní prostředí - doporučení pro konkrétní pracoviště podle normy EN 12464-1
| Prostor | Minimální světelný tok | Limit UGR | CRI | Řešení osvětlení |
|---|---|---|---|---|
| Otevřená kancelář, zobrazovací terminály | 500 | ≤ 19 | ≥ 80 | Panely s nízkým odleskem, přímý směr; kontrola denního světla a přítomnosti |
| Zasedací místnost | 300 | ≤ 19 | ≥ 80 | Panely + povrchové světlo na stěně (rovnoměrnost) |
| Přesná práce/CAD | 750-1000 | ≤ 16 | ≥ 90 | Úzký klín pro pracovní stanice + nepřímé pozadí |
| Třída podniku | 300-500 | ≤ 19 | ≥ 80 | Panely, dobré osvětlení stěn a povrchů panelů |
| Zdravotnické zařízení | 500 | ≤ 19 | ≥ 90 | Neoslňující celkové osvětlení + vysoký CRI |
| Obchod | 750-1000 | ≤ 22 | ≥ 90 | Reflektory pro zvýraznění + jednotné celkové osvětlení |
Jak měřit a měřit v praxi
Měření luxů
Změřte z několika bodů na pracovní ploše; vypočítejte průměr. Zkontrolujte, zda nedochází k odleskům a stínům. Aplikace v telefonu jsou orientační - nejspolehlivější je kalibrovaný měřič.
Rychlý sníh → měření objemu
Potřebný světelný tok ≈ plocha × cílový světelný tok. Výsledné množství lumenů rozdělte mezi svítidla a použijte klínový úhel/UGR, aby světlo dopadalo na správné místo bez oslnění.
Nejčastější chyby a jak se jich vyvarovat
- UGR zapomíná: jasné bodové světlo v zorném poli je únavné. Používejte panely s nízkým oslněním, tlumené a nepřímé.
- Nezapomeňte, že výkony neznamenají luxy; měřte podle cílových luxů.
- Nedostatečná rovnoměrnost: zvyšte osvětlení povrchů stěn a stropu; často je nejlepší přímé osvětlení.
- Nízké podání barev: pro kuchyň/zdravotnictví CRI ≥ 90.
Pořiďte si správná světla - s odbornou pomocí
Potřebujete panel UGR<19, přímé protilehlé řešení, nepřímý LED pásek nebo stropní svítidla s klíny 30-60°/90-110°? Ledstore.fi nabízí široký sortiment LED panelů, řešení s nastavitelnou CCT, ovládání DALI, Zigbee a nepřímých světel pro domácnosti a kanceláře. Pomáháme s dimenzováním a návrhem osvětlení.
Často kladené otázky (FAQ)
- Jaká je hodnota UGR pro kancelář?
- Doporučeno pro EN 12464-1 ≤ 19; pro přesnou práci ≤ 16. Pro domácí kancelářské použití ≤ 16-19.
- Jak pomáhá nepřímé osvětlení?
- Rozptyluje světlo skrz povrchy stropu/stěn, vyrovnává jas a snižuje oslnění → nižší vnímaná hodnota UGR.
- Jaký je úhel bowlingové dráhy (2,6-3,0 m)?
- V běžném světle 90-110° s difuzorem; v cíli 30-60° směrem od přímého zorného pole.
- Kolik světla potřebuji?
- Vynásobte m² prostoru cílovou hodnotou lx (např. obývací pokoj 20 m² × 250 lx ≈ 5000 lm celkem). Rozdělte světelný tok mezi svítidla a zkontrolujte UGR.
Další informace o pojmech lux a lumen. EN 12464-1 je k dispozici u společnosti SFS a průmyslových distributorů.
