Výměna systému Talomatti je jednou z rekonstrukcí osvětlení, při níž má být staré centralizované řízení nahrazeno moderním, spolehlivým a snadno rozšiřitelným řešením. V praxi to znamená odstranění řídicího centra Talomatti a jeho nahrazení řídicím systémem specifickým pro jednotlivé skupiny osvětlení, který pracuje jak s nástěnnými tlačítky, tak s inteligentními ovladači. Zde jsou uvedeny problémy a náklady na modernizaci.
Co je Talomatti?

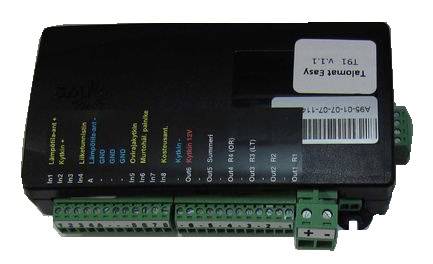

Talomatti je v podstatě "centrální řídicí jednotka" pro 12V osvětlení v domě, která shromažďuje skupiny osvětlení na jednom místě a distribuuje k nim ovládání. Myšlenka je stejná jako u skupinového ovládacího panelu v elektrické skříni, ale pro nízkonapěťové osvětlení: svítidla se "nepřepínají na světlo", ale vodiče vedoucí ke svítidlům se přivedou do ovládacího panelu Talomatti, kde se rozdělí do kanálů a stmívají.
Z hlediska zapojení to obvykle znamená dvě paralelní "sítě":
- Napájecí kabel (pro lampy 12VDC)
Napájecí zdroj (transformátor) mění 230V na 12VDC. Toto 12V napájení je přivedeno do Talomatti a Talomatti jej přerozděluje do osvětlovacích skupin. Obvykle má každá skupina svůj vlastní výstup (kanál), ale zpětný kanál (0V/GND) je často společný nebo se alespoň vrací do stejného bodu. - Ovládací vodiče (z tlačítek do Talomatu)
Nástěnná tlačítka obvykle nepřenášejí napájení svítidel, ale slouží jako ovládací signály do Talomatu. Tlačítko vyšle "příkaz" (zapnutí/vypnutí, stmívání) do Talomatti a Talomatti provede vlastní stmívání svítidel. Stejně jako PushDIM
Zjednodušeně vypadá systém Talomatti takto:
- 230V → napájení → 12V (+ a 0V) → ovládací panel Talomatti
- Kanály Talomatti → skupiny osvětlení
- Tlačítka → s ovládacími vodiči do Talomatu
Tento centralizovaný přístup funguje dobře, pokud je kabeláž přehledná a zdokumentovaná. Problém často nastává v průběhu let: kabeláž pro tlačítka a světla může být kombinována v krabicích a například 0V/GND může být rozdělena nebo zřetězena na místech, která nejsou na první pohled zřejmá. Když je Talomatti odstraněn a nahrazen několika samostatnými ovladači, mohou se tyto staré "společné vodiče" a křížení objevit jako nečekané příznaky - proto je při přestavbě Talomatti sledování a označování kabelů často nejdůležitější fází celé práce.
Talomatti umí víc než jen ovládat osvětlení
Pokud je zařízení Talomatti nainstalováno jako řídicí jednotka celého domu (HVAC) a ve všech ostatních ohledech funguje, ponechá se na místě. Pouze se z něj vyřadí ovládání osvětlení.
Obnovení Talomatu včas?
Obvykle existují dva důvody pro obnovení Talomatu. Systém selže nebo je potřeba jej modernizovat (inteligentní ovládání, scénické funkce, ovládání aplikací).
Problémem je, že se jedná o výrobek jednoho výrobce a nejsou k dispozici žádné náhradní díly. Když se začnou objevovat problémy, nemůžete najít ty správné lidi a nemůžete jej dále servisovat, je čas jej vyměnit.
V obou situacích je přijato stejné rozhodnutí: centrum Talomatti je odstraněno a nahrazeno decentralizovaným řízením na skupinu osvětlení.
Obvyklé překážky: kabeláž, GND a "duchové ovládání"
Problém tedy může být v tom, že v zapojení domu je GND/0V rozvedeno "někde po cestě " mezi tlačítky a světly způsobem, který není na výkresech vidět. Když se na jeho místo zavede ovládání typu PushDim, důsledky mohou být následující:
- stisknutím jednoho tlačítka se ovládá i druhá skupina (křížové ovládání).
- ve druhé skupině dochází k výpadkům / duchům
- změna polarity (zkřížení + a GND) nic "neopraví", ale obvykle zcela zabrání provozu (zařízení jsou citlivá na polaritu).
Důležité pravidlo: problémem není "společné 0V v principu", ale společné 0V na špatném místě/špatnou cestou, čímž se zátěžový proud a řídicí reference vzájemně zaměňují.
Centrum Talomatti mimo provoz, recyklace staré kabeláže
Základní myšlenka obnovy je jasná:
- Centrum Talomatti bude zcela zrušeno.
- využívat staré kabeláže, pokud je to rozumně a bezpečně možné.
- skupinové ovládání zajišťují moderní přijímače, což usnadňuje rozšiřování a údržbu systému.
Řešení: chytré ovladače Zigbee 12V PushDIM
Dobrá náhrada VaLO Zigbee LED přijímač 12-36V, pro monochromatické LED pásky, 8A. Montuje se mezi napájecí zdroj (transformátor) a LED zátěž a je ovládán ze sekundární strany - tj. transformátor nemusí být stmívatelný.
Základní body pro praxi:
- Řídicí jednotka Zigbee funguje pro osvětlení 12-36 V DC
- zatížení na skupinu je 8A (výkon závisí na napětí), tj. při 12V 96W na skupinu.
- přijímač lze ovládat pomocí rozbočovače Zigbee a aplikace a systém umožňuje také ovládání tlačítky (v závislosti na určení a provedení).
Cílem je zachovat snadný každodenní život, proto tyto ovladače stále využívají stará impulsní (pružinová) tlačítka.
Kroky a "logika pole": jak to udělat přehledně
Při použití staré kabeláže postupujeme v následujícím pořadí:
- Vyčištění a označení kabelů (to zabere čas - někdy překvapivě dlouho).
- Odstranění brány farmy a její nahrazení jasným distribučním bodem (0V kolejnice/výstupy skupiny)
- Skupina po skupině: jeden přijímač, jedna zátěž, jedna kontrola → testování → další
- Průběžná kontrola: zda není "GND" tlačítek připojen ke zpětnému vodiči někde v krabici tak, aby došlo ke křížovému propojení mezi oběma skupinami.
Pokud se při instalaci vyskytne jev "jedno stisknutí vypíná druhé", je to téměř vždy známkou toho, že výstupy řídicího obvodu (GND) a zpětné vazby zátěžového obvodu (Impulse ) nejsou správně odděleny (nebo dva regulátory sdílejí zpětnou cestu řídicího obvodu). V tomto případě se řešení obvykle nachází ve spínacích bodech a topologii kabeláže, nikoliv v "přepojování vodičů" na straně přijímače, které je rovněž časově náročné.
Další důležitou věcí je zkontrolovat, zda z transformátorů do spínačů nepřichází žádné napětí, tj. žádné napětí 12 V jinde než ve světlech.
Červec selský, náklady na obnovu
Největší náklady a časovou náročnost výměny tedy nepředstavuje výměna samotného zařízení, ale odstranění staré kabeláže. Na mnoha místech jsou GND/0V tlačítek a světel v jedné z domovních krabic společné nebo křížově propojené, což může způsobit příznaky ovládání PushDim, jako například "jedno stisknutí vypne druhé". Oprava Domova tedy vždy začíná vysledováním kabelů, jejich označením a vytvořením logického rozvodu. Tato práce trvá od 1 do 40 hodin v závislosti na tom, jak dobře předchozí instalatér kabeláž v centru označil, a samozřejmě na velikosti domu.
Po zmapování staré kabeláže je třeba Talomat nahradit chytrými ovladači Zigbee 12V PushDim, aby systém fungoval jak se starými tlačítky PushDim, tak s požadovanou aplikací Zigbee (například Azoula, Philips Hue nebo podobnou).
Nákladově efektivní řešení - tlačítka Zigbee
Pokud je cílem minimalizovat počet hodin strávených na staveništi a vyhnout se překvapením spojeným s kabeláží, nejrychlejší cestou je často přechod z tradičních tlačítek přímo na bezdrátové spínače Zigbee. V závislosti na modelu spínače se spárují přímo s přijímači 8A nebo se naprogramují ve scéně a uloží na tlačítka. To znamená, že se odpojí kabeláž tlačítek a spínací skříňky se zakryjí novými tlačítky.
Každý výchozí bod musí být vyjasněn, aby se předešlo nepříjemným překvapením v nákladech!
Tlačítka s přímým párováním
Přijímače jsou proto obvykle umístěny v místě Talomatu na burze elektřiny. Přímo spárovaná tlačítka tedy komunikují s přijímačem přímo bezdrátově. V menším domě to funguje dobře, protože dosah tlačítek je 10-20 metrů. To znamená, že tlačítko na stěně může komunikovat s přijímačem v ústředně.

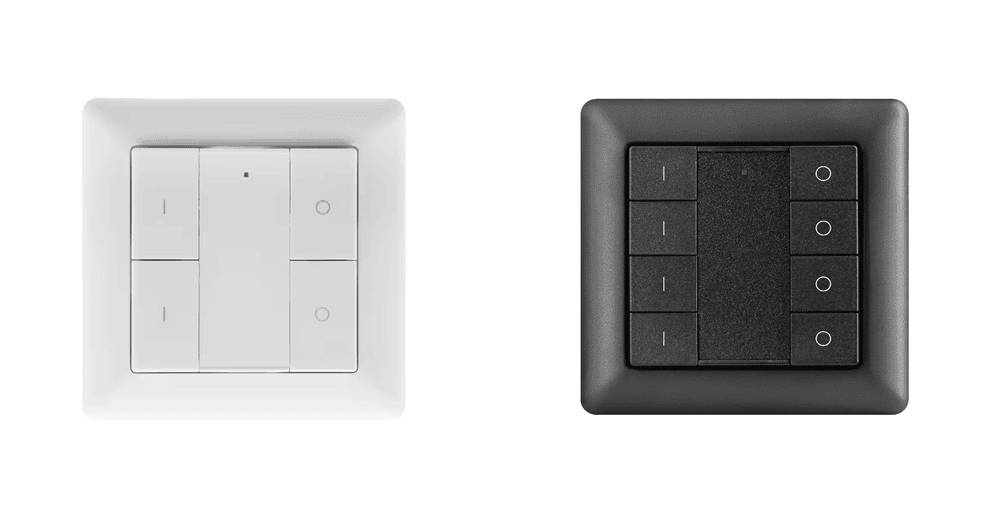

Na stěnu lze proto umístit bílá nebo černá tlačítka, která se hodí k 55mm rámečkům Perus. Pro jedno, dvě nebo čtyři svítidla. Nebo více než jedno nad sebou.
Problém přímého párování nastává ve větším domě nebo v kamenném domě, kde se signál nemůže dostat, pokud jsou střed a tlačítko daleko od sebe.

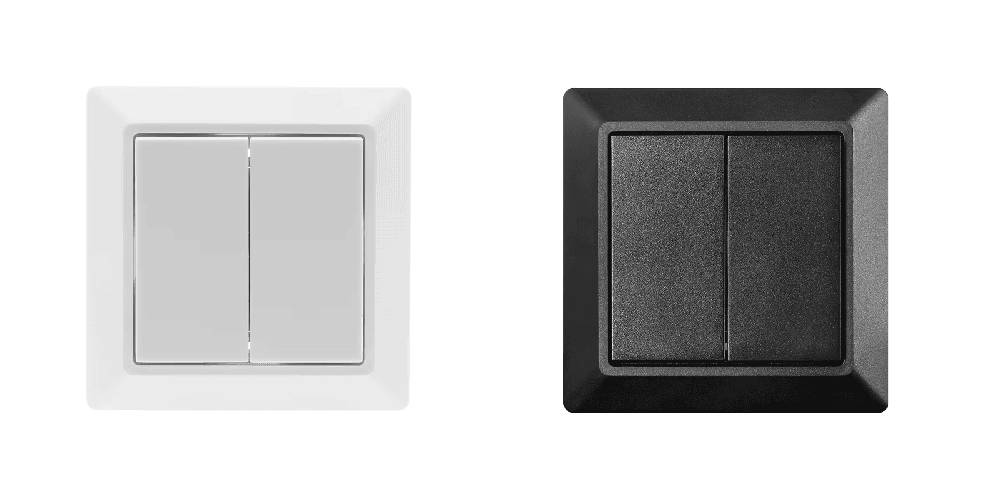

Tlačítka situace (scény)
Vše lze také naprogramovat prostřednictvím aplikace. Instalace scénických tlačítek na zeď, jejichž funkce je definována v aplikaci. Tlačítko je vždy propojeno s ekosystémem soustředěným v HUBu instalovaném v místní síti domácnosti.
Ve Finsku jsou nejoblíbenější Azoula nebo Philips HUE.
Výhodou tohoto systému je jedno přehledné tlačítko pro každou místnost a inteligentní automatizace osvětlení.
To znamená, že na pozadí může být spuštěna automatika, která v požadovaný čas zapne, ztlumí nebo vypne světla. V aplikaci tedy můžete vytvářet vlastní automatizace, přidávat pohybová čidla (bezdrátová!) a vytvářet situace.
Situace jsou nastavení osvětlení vytvořená podle vlastního uvážení. Například:
- Čištění -> všechna světla svítí, 100% výkon
- Večer -> stačí zapnout spoty a 60% výkon
- Noc -> pouze jedno požadované světlo svítí na 5 % výkonu
- Situace doma/venku
Tyto vytvořené situace lze tedy také uložit do tlačítek a tlačítko lze přesunout na libovolné místo.
V tomto řešení funguje HUB jako rozbočovač, který přijímá a odesílá příkazy tlačítkům a přijímačům. Často je umístěn uprostřed domu, takže spolehlivě funguje ve všech směrech.
Příklad nákladů na výměnu z farmy na stůl
Jednoduchý případ, žádný mozek
5 místností, 8 skupin svítidel. Kabeláž je jasně označena a nejsou zde žádné "ukradené" kabely, žádné dodatečné instalace a žádná dodatečná překvapení. Jsou použita stará tlačítka.
Práce 8 hodin á 65,00€
8 recepcí á 40,00€
Celkem 840,00€
Obtížný případ, žádná inteligence
5 místností, 8 skupin svítidel. Je třeba vyřešit kabeláž. Používají se stará tlačítka.
Práce 40 hodin á 65,00€
8 recepcí á 40,00€
Celkem 2920,00€
Bezdrátová tlačítka, jednoduché pouzdro
5 místností, 8 skupin svítidel. Kabeláž je přehledná a jsou použita tlačítka Zigbee. Místní párování, žádná aplikace
Práce 8 hodin á 65,00€
8 přijímačů á 40,00€
5 tlačítek Zigbee á 80,00€
Celkem 1240,00€
Bezdrátová tlačítka, obtížný případ
5 místností, 8 skupin svítidel. Pro svítidla bude třeba vyřešit kabeláž. Budou použita tlačítka Zigbee. Automatizace, scenet atd.
Práce 20 hodin á 65,00€
8 přijímačů á 40,00€
5 Zigbee tlačítek á 80,00€
1 Zigbee HUB 99,00€
Celkem 2199,00€
Souhrn
Může být malý nebo velký. Pro udržení pořádku při výměně Talomatu můžete udělat tři věci:
- je proveden řádný průzkum kabelů (a je na něj vyhrazen čas - někdy i jeden nebo dva pracovní dny).
- Středisko Talomatti je zrušeno a skupiny jsou zefektivněny.
- ovládání je realizováno pomocí přijímačů Zigbee 12V PushDIM a starších tlačítek NEBO pomocí požadované aplikace a bezdrátových spínačů.
