Výchozím bodem pro renovaci kanceláří byla potřeba změnit tvrdé povrchy s ozvěnou v prostoru a zpestřit a smyslově zpříjemnit fádní, nestmívatelné osvětlení s průměrným indexem barevného podání. Jako vhodné řešení se ukázalo akustické řešení Lumir a osvětlení bylo vylepšeno pomocí páskových svítidel s řízenou teplotou barev CCT a zapuštěných bodových svítidel CCT. V tomto článku představujeme akustický nátěr nastříkaný na stěny a strop a také jednotlivé kroky a náklady na rekonstrukci osvětlení.

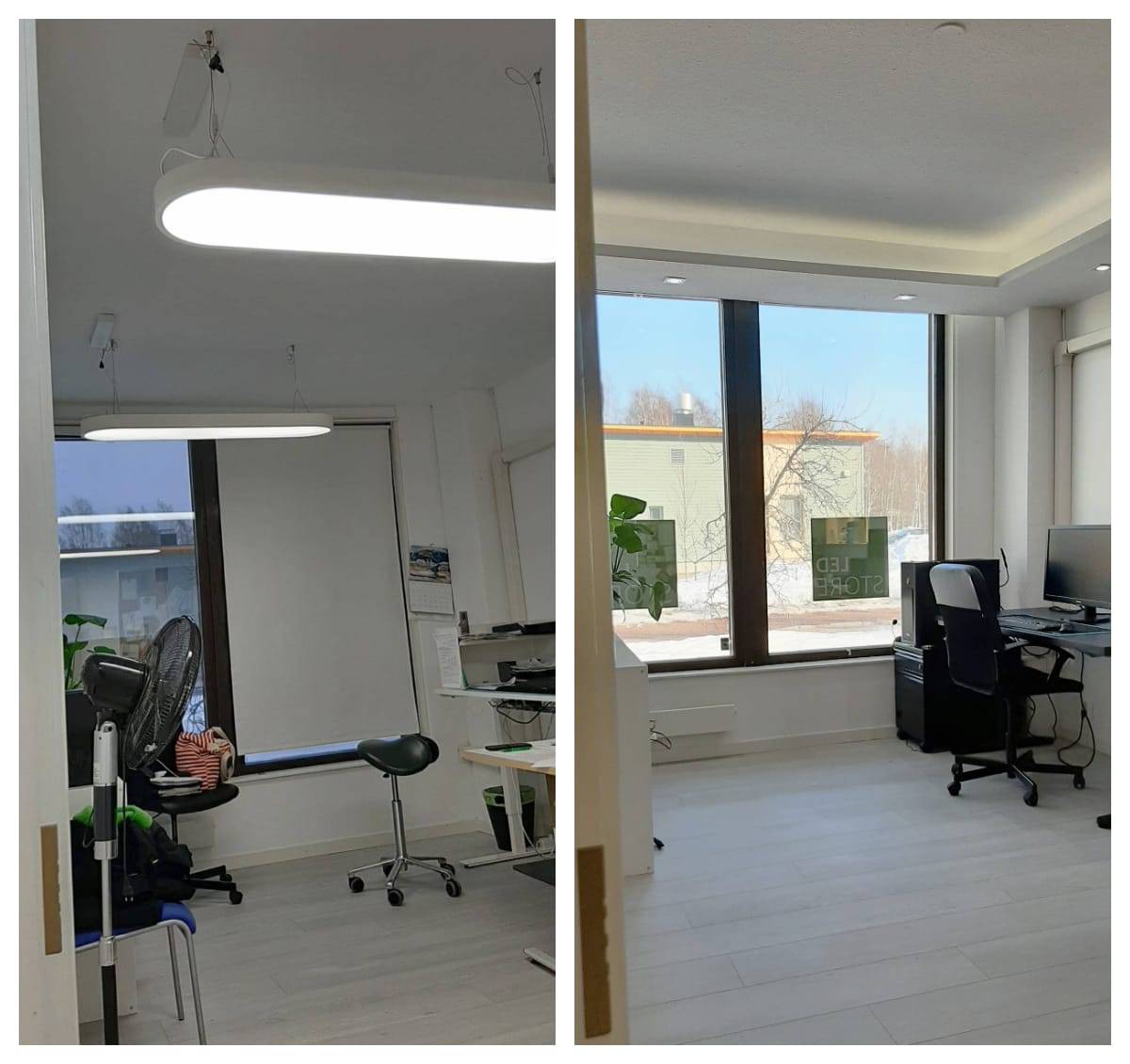

Před renovací bylo osvětlení nudné a nepříliš funkční. Osvětlení bylo nahrazeno nepřímým LED páskovým osvětlením a z okrajů místnosti byla přivedena bodová světla s LED reflektory.
Výhody akustického nástřiku a zapuštěného LED osvětlení
Když bylo rozhodnuto o nástřiku stěny a stropu bezešvým nátěrem Comfort od společnosti Lumir, který je bezpečný pro baterie a je vyroben na biologické bázi, bylo také možné instalovat zapuštěnou LED stopu, která osvětluje roh dlouhé stěny. Tloušťka nátěru na stropě se dostala na stejnou úroveň jako hliníkový profil LED pásku, tj. 7 mm, takže instalace LED pásku byla elegantně v jedné rovině s akustickým povrchem. Povlak byl nastříkán na natřený povrch sádrokartonu. Povlak je vhodný k nástřiku i na celou řadu dalších povrchů, včetně plechu, betonu, cihel, dřevotřísky a tapet.
Součástí renovace byl i lapač světla, který byl rovněž opatřen nátěrem na dně a okrajích. Bezrámové spoty Silo, které se v základní instalaci omítají do stropu, jsou ideální pro akustické stříkané podhledy, protože díky stříkanému nátěru jsou omítané rámy snadno neviditelné. Odpadá tak nutnost opakovaného vyhlazování a broušení. V naší nabídce máme dva modely bodovek Piilo: Piilo Round a Piilo Square. O renovaci osvětlení s nimi si můžete přečíst v tomto článku. Pro tuto konkrétní renovaci kanceláře jsme zvolili vestavná bodová svítidla Led Kantti 023 z kartáčovaného hliníku o výkonu 9 W, která mají také o něco více zapuštěný otvor než bodová svítidla Piilo, ale ne o tolik jako bodová svítidla Piilo, a bodová svítidla Led Kantti mají větší úhel otevření 45 stupňů oproti zhruba 30 stupňům u bodových svítidel Piilo. Vnitřek bodového svítidla má u těchto bodových svítidel také jinou barvu a světelný výkon je u bodových svítidel Piilo vyšší, a to 12W. V obou případech lze teplotu barvy světla posuvně nastavit mezi teplou a studenou bílou, a to výběrem ovládacího prvku, který to umožňuje, tj. skupinového transformátoru a regulátoru/stmívače teploty barvy.

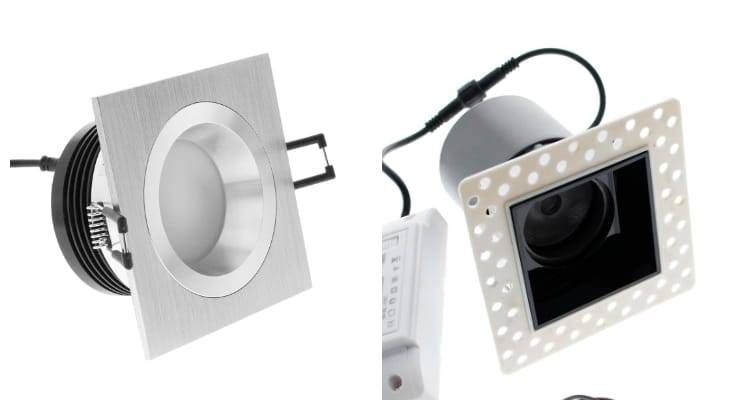

Vlevo Kantti 023 kartáčovaný hliník 9W a vpravo Piilo Kantti s omítnutým rámem 12W.
Zvolený LED pásek byl velmi plochý LED pásek v nízkém hliníkovém profilu a byl umístěn 1. na hranici stropu akusticky nastříkané stěny, 2. ve světelném pásu pro osvětlení stropu a 3. před oknem. Čtvrtou skupinu svítidel tvořila bodová LED svítidla. Ovládání bylo realizováno pomocí regulátoru teploty barev Zigbee, kterému byly nezávisle přiřazeny všechny čtyři skupiny osvětlení. Pro ovládání pomocí Zigbee byly použity napájecí zdroje 24 V 30 W a 24 V 75 W v závislosti na celkovém výkonovém zatížení svítidel. Vypínač ovládající světelný box byl ponechán na místě v místnosti. Svítidla se ovládají dálkovým ovladačem s vypínačem v zapnuté poloze. Pokud je třeba světla vypnout, lze to stále snadno provést z vypínače na stěně, čímž se také eliminuje spotřeba zdrojů v pohotovostním režimu. Díky vnitřní paměti napájecích zdrojů se světla po zapnutí vrátí na jas a barevnou teplotu, které byly v okamžiku vypnutí.

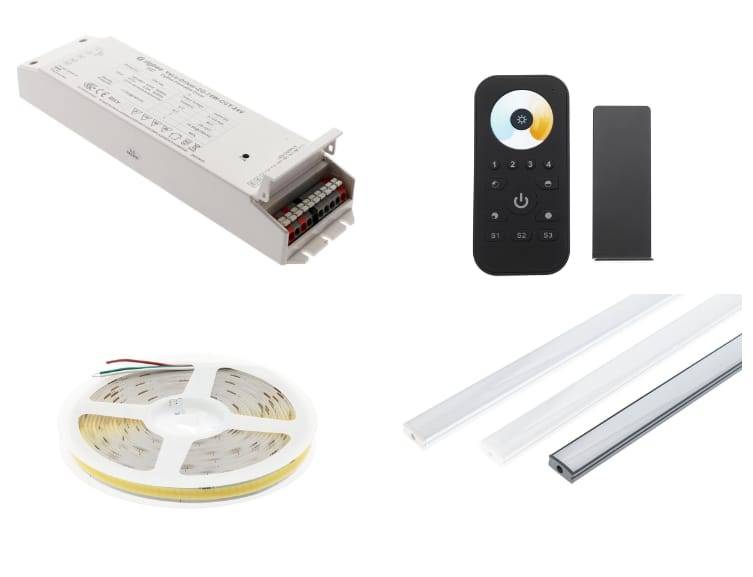

Pro ovládání pomocí Zigbee byl vybrán transformátor a dálkové ovládání vhodné pro daný režim ovládání. LED pásek je velmi plochý Solo-led pásek a hliníkový profil je nízký povrchový profil pro všechny tři LED pásky.
Fáze renovace v kostce
Celkově trvala renovace osvětlení a akustiky přibližně osm pracovních dní, včetně doby schnutí nátěru. Společnost L2-Building provedla akustické práce výborně. Před akustickým nástřikem byla na dvou stěnách provedena spona pro stropní osvětlení. Místnosti byly chráněny a na stěny a strop, které měly být nastříkány, byl nanesen základní nátěr. Akustický nátěr byl nastříkán na povrch, vysušen a dokončen. Poté mohlo být instalováno osvětlení.

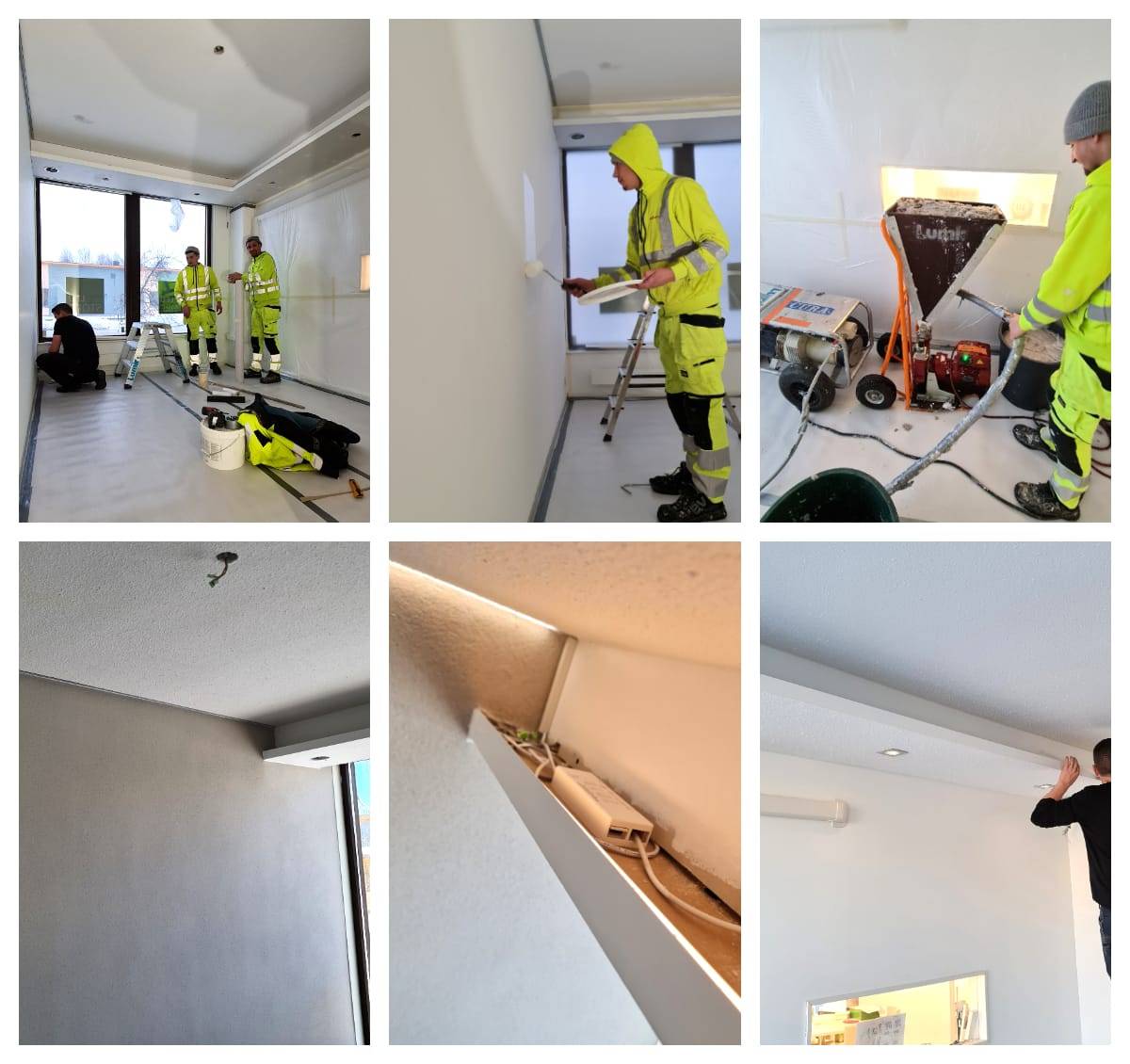

Jednotlivé fáze renovace byly shrnuty takto: ochrana prostoru, nanesení základního nátěru, nástřik nátěru, sušení a konečná úprava, instalace LED pásků, instalace LED reflektorů.
Renovace začala vytvořením klesajícího svahu pro světla.
Díky snížení bylo do prostoru přivedeno velké množství nepřímého osvětlení pomocí LED pásků a reflektory mohly být částečně osvětleny přes stěny a také zaměřeny na pracovní místa. Pro downlight bylo potřeba použít 2x2" latě a sádrokartonové desky. Na pravé stěně proti dveřím do místnosti, kde jsou umístěna i pracovní místa, bylo zhotoveno 3,6 m dlouhé křídlo a na stěně u okna 2,6 m dlouhé křídlo. Šířka pásu ve spodní části je 50 cm a v horní části je 15 cm police pro světelné LED pásky. Okraje křídla byly zakončeny kovovou lištou, aby bylo zajištěno rovnoměrné rozložení akustického nátěru podél spodních okrajů křídla.
Před okny bylo možné vytvořit klip, protože okna jsou pevná. Závěsy lze také osvětlit pomocí LED pásku umístěného na stropě za lištou.

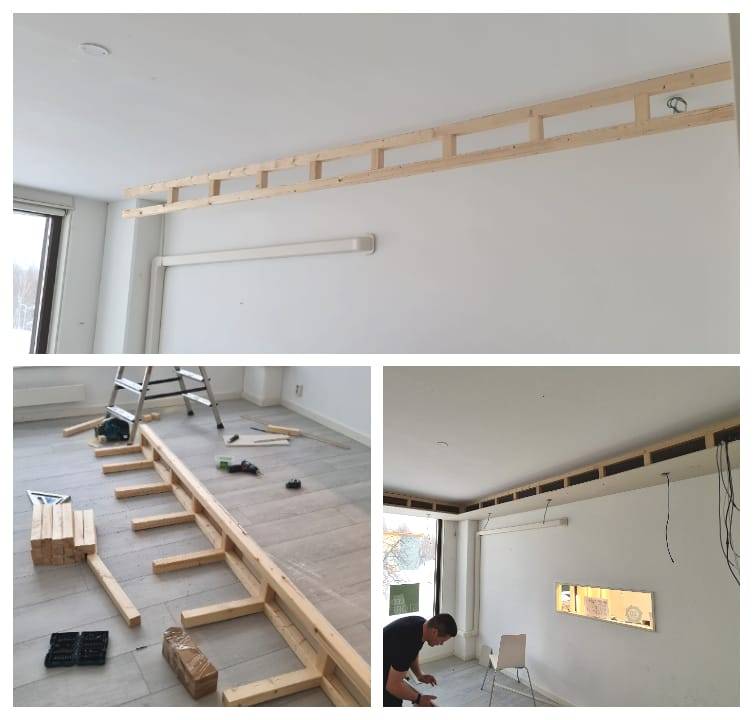

Upevnění rámu spouštěcí svorky. Vlevo dole, rám před oknem, napůl hotový. Vpravo dole, otvory pro bodovou montáž a kabeláž jsou připraveny a čekají na instalaci. Rámy jsou dostatečně lehké na to, aby se daly sestavit na podlaze a poté připevnit ke stropu.
Před zahájením nástřiku byl také upevněn hliníkový profil pásu LED na levé stěně, aby se vymezil nátěr. Na obrázku níže je vidět, že základní nátěr byl nanesen na stěnu a strop a na spodní stranu okapové roury a na okraj okapové roury byly připevněny lemovací lišty.

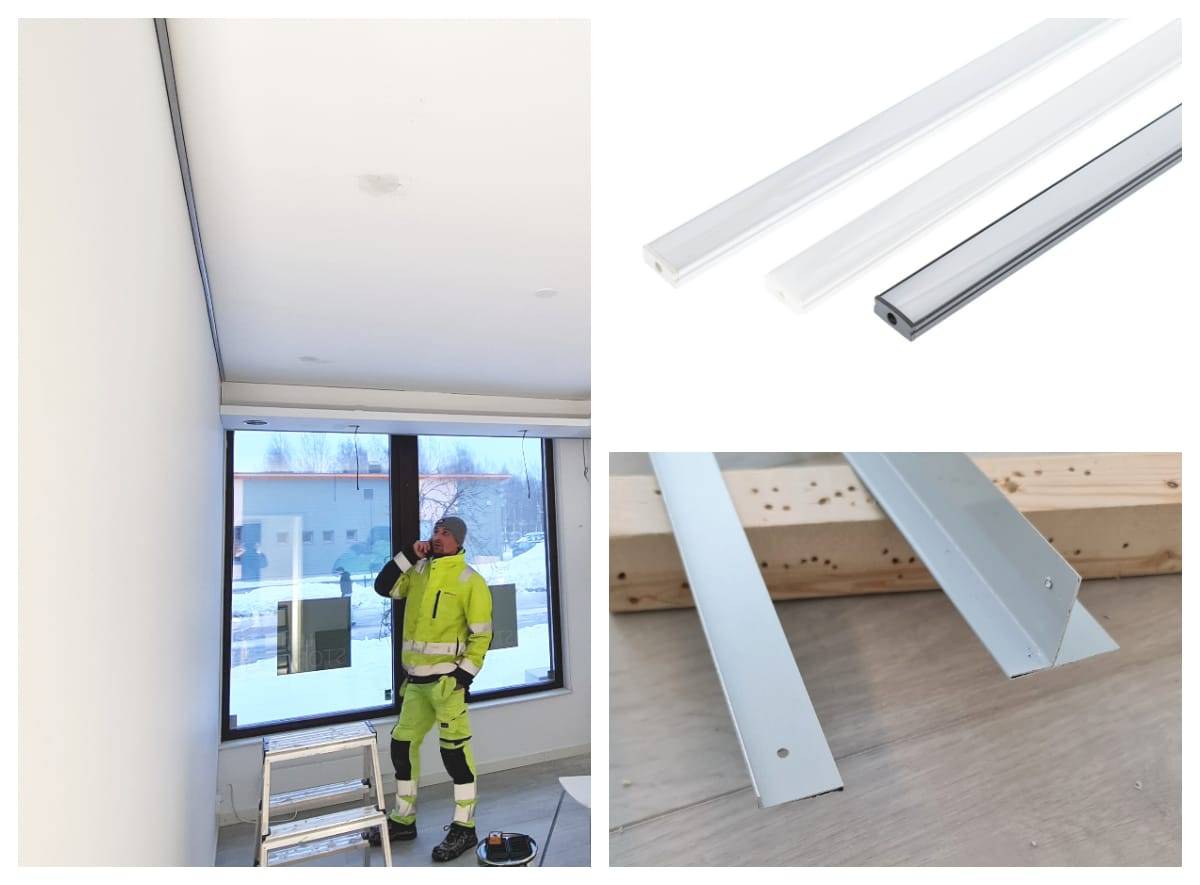

Vlevo hliníkový profil připevněný ke stěně před nástřikem. Vpravo nahoře hliníkové profily pro LED pásek a dole vymezovací lišty pro vymezení nástřiku. Tloušťka akustického nátěru je 7 mm.
Při stříkání byly nejprve chráněny všechny povrchy kromě levé stěny. Po nástřiku a několikadenním schnutí byly stěny chráněny, aby bylo možné ošetřit strop a padací rám. Samotná akustická hmota je na biologické bázi a není toxická. Její emise během životního cyklu jsou rovněž negativní, což velmi dobře zapadá do myšlenek společnosti LedStore o energetické účinnosti. Barva zvolená pro stěnu je světle hnědá, což dodává místnosti útulný nádech, ale jako velká plocha nesnižuje pocit prostoru v místnosti. Pro strop byla zvolena bílá barva.

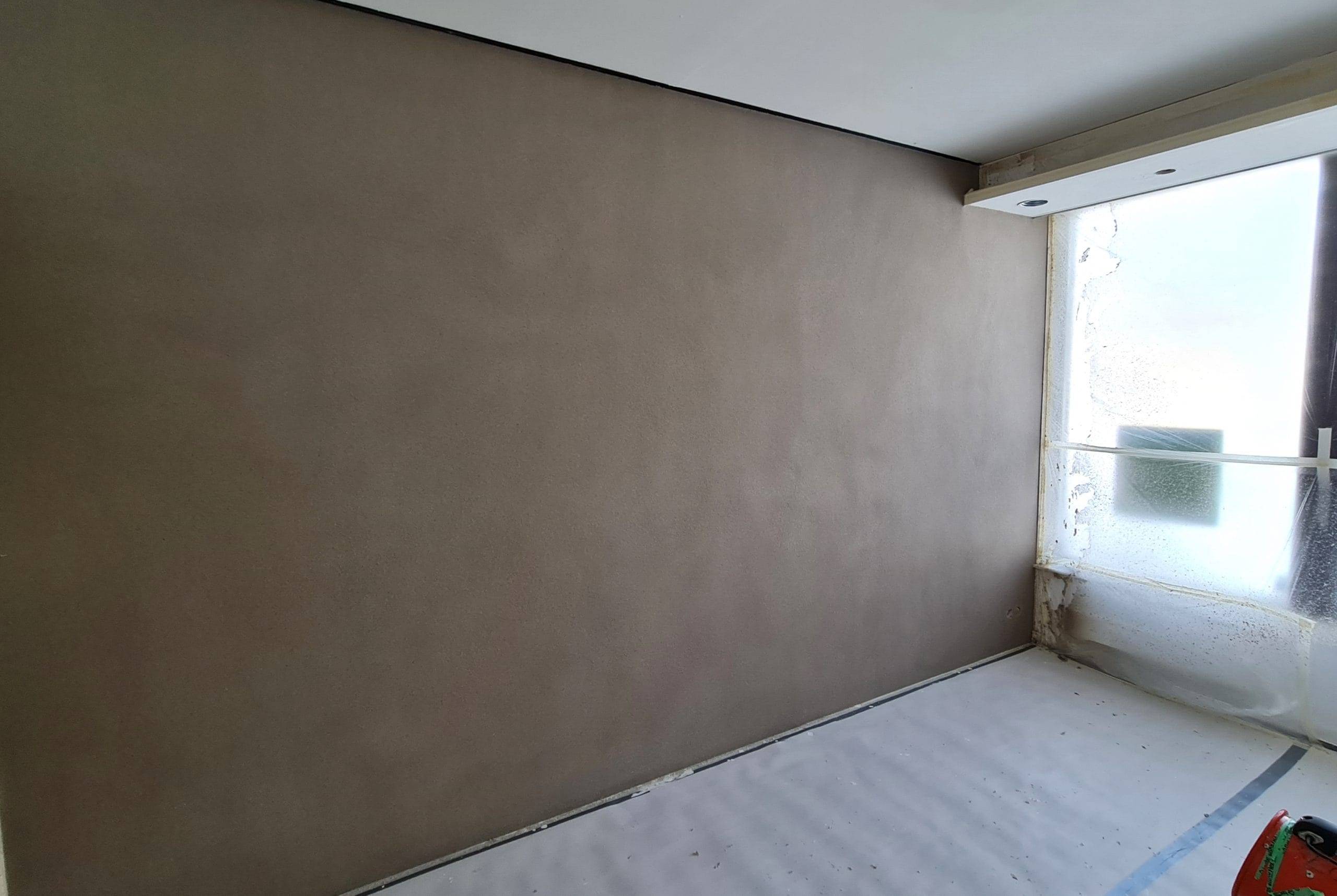

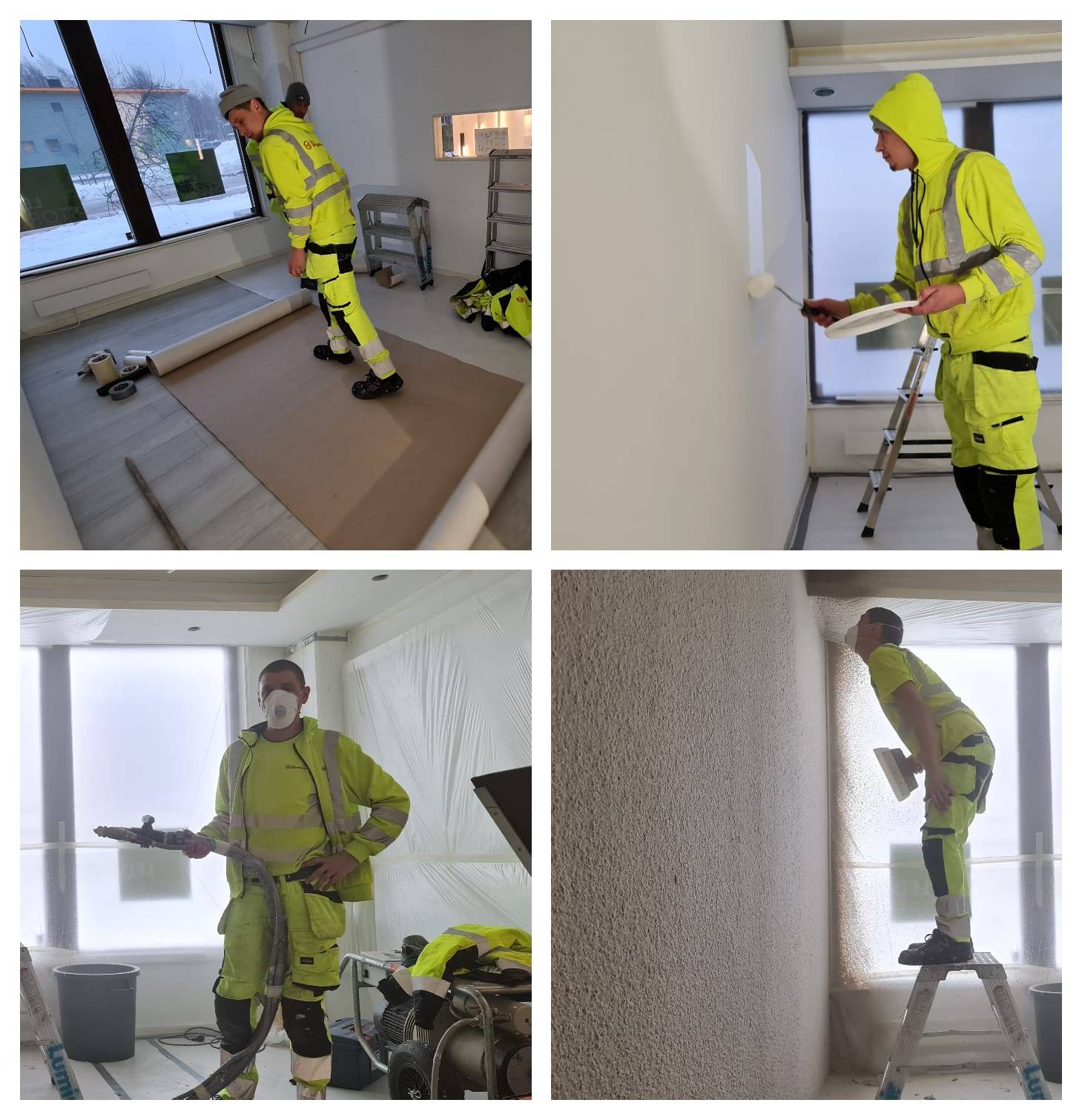

Pracovní kroky: ochrana, nanášení základního nátěru, akustický nástřik, odizolováníOmítnutou stěnu vysušte. Po zaschnutí se strop nastříká bílou barvou.
Instalace svítidel na předakustické povrchy
Před akustickým nástřikem byly provedeny přípravné práce pro svítidla, tj. byl instalován hliníkový profil na střešní rovině a ve spádové krabici byly provedeny otvory a kabeláž pro reflektory. Po nástřiku a vyschnutí bylo ještě zjištěno, že je potřeba vytvořit otvor pro servisní poklop. Akustická hmota a sádrokarton jsou dostatečně porézní, takže otvor bylo možné snadno dodatečně zhotovit.
Skupina 2: LED pásek vyrobený ve správné velikosti byl namontován na stěnu a na místo byl připevněn rozptylující akrylátový kryt proti oslnění.
skupina 2: Světelný pás směrem ke stropu byl namontován na přední hranu police a zdroje byly umístěny za ním.
Skupina 1: LED pásek s lištami, navržený jako závěsné světlo před oknem, byl namontován na stavbě pomocí držáků a kabeláž byla vedena k napájecímu zdroji za servisním poklopem.
skupina: Konce bodových vodičů čekaly s rychlospojkami, takže jejich instalace do předem připraveného otvoru byla jednoduchá.

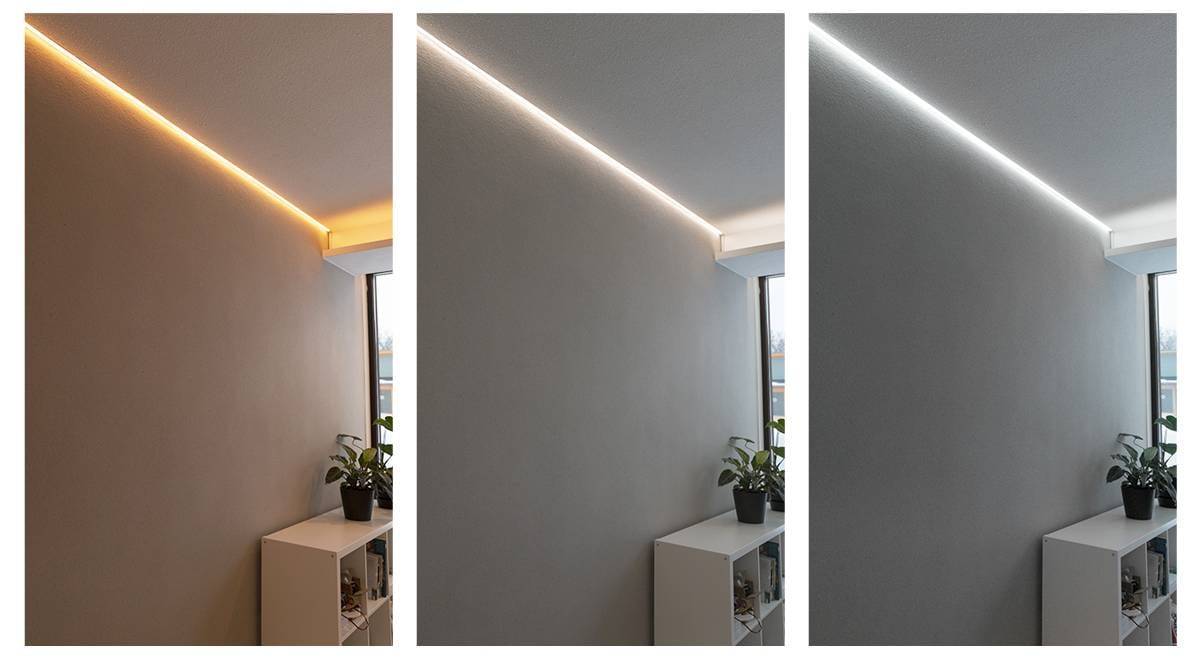

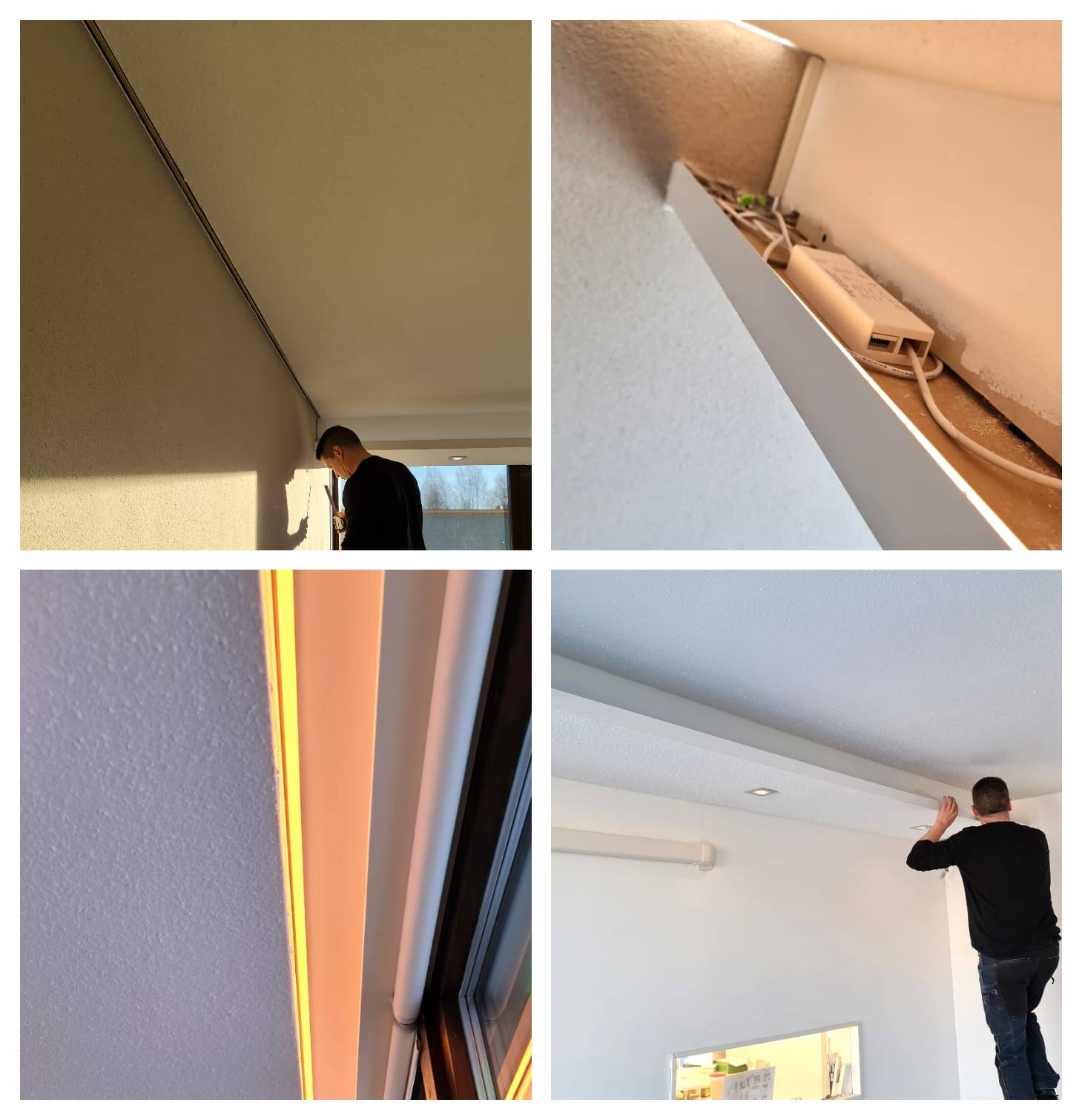

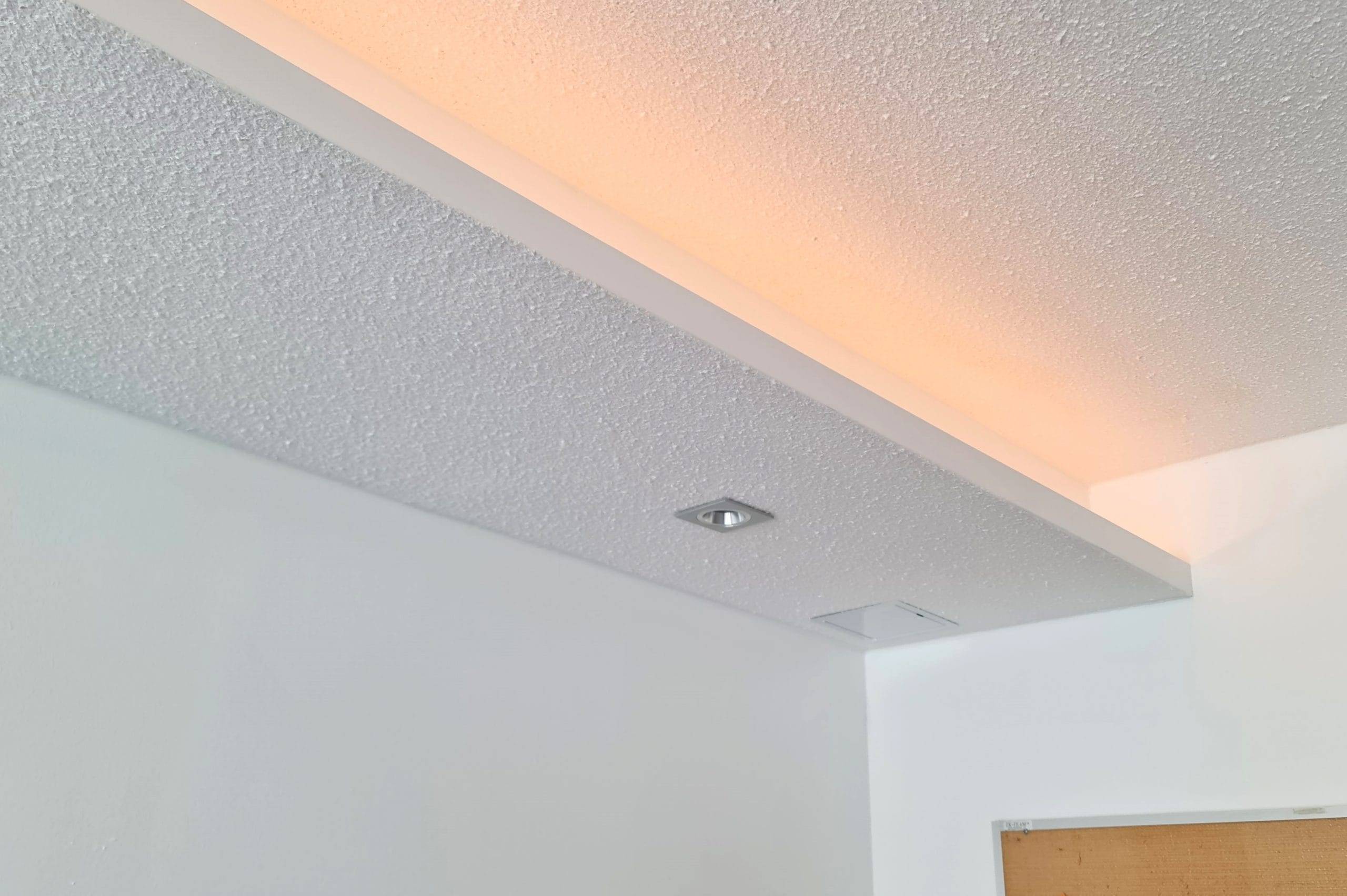

Zleva nahoře: zapuštěný LED pásek na linii střechy je při vypnutých světlech nenápadný. Vpravo nahoře na polici LED pásek a napájecí zdroj. Před levým spodním oknem je pás LED v nejteplejším odstínu, který slouží jako záclonové světlo. Napájecí zdroj pro nízké levé LED body a LED pásky je v malém servisním otvoru 20x20.Na horní straně police je připravený pásek LED v teplé barvě světla. Akustický povrch stropu a shozu byl ponechán s hrubší povrchovou úpravou, která dodává konstrukci přiléhavý vzhled.Barevnou teplotu řízených LED spotů a LED pásků lze nastavovat společně nebo samostatně, protože jsou to samostatné skupiny. Například teplé, neutrální a studené tóny. Flexibilním nastavením teploty barev i jasu lze dosáhnout požadované nálady a úrovně jasu.
Cena renovace
Cena za metr čtvereční akustického nátěru Lumir Comfort od společnosti L2-Building pro takovýto objekt je cca 160 € / m² (včetně DPH) Cena zahrnuje dodávku přístřešků (zákazník se chrání sám), ceny materiálu, předúpravu, nástřik, sušení, konečnou úpravu. Přístřešek o ploše 16 m² byl opatřen bílým nátěrem. Plocha stěn byla 10 m² a byla natřena světle hnědou barvou. Cenu ovlivňuje také tvar natíraného prostoru; rohy a výstupky, zvolená barva a množství barevného pigmentu: nejlevnější je bílá, nejdražší černá. Cena za 26 m² akustického nástřiku je tedy zhruba 4 160 EUR (včetně DPH).
Svítidla byla instalována na a s nízkým profilem, což zabralo 12,4 metru. Zigbee zdroje byly 2x30W a 2x75W ve čtyřech různých skupinách. Pro instalaci LED pásků bylo použito pět kusů spotů Kantti 023 CCT s kabelovým svazkem k transformátoru, dále dálkové ovládání svítidel a LedStore LedTime, cena za instalaci svítidel na místě nebyla kalkulována, celkem 1 647 EUR (vč. DPH).
Zrekonstruované prostory si můžete prohlédnout v prodejně All in One na adrese Led Store, Mesikukantie 16, 01300 Vantaa, Finsko. Otevírací doba a videoprezentace prostoru na webových stránkách obchodu: https://ledstore.fi/sivu/yleistietoa/ledstore-yhteystiedot.
