Dotless vedl proužek vs tradiční led pásek

LED páska bez teček je typ pásky, kterou si zákazníci přejí již dlouhou dobu. Přečtěte si, jak se liší od tradičních LED pásků.

Co je to LED páska bez teček neboli COB?

COB je zkratka pro Chip on Board, což znamená, že čip LED je zabalen přímo na desce s plošnými spoji (PCB). Chip on Board" pro flexibilní páskové osvětlení. LED diody COB jsou v podstatě zjednodušeným přístupem ke konstrukci LED diod.

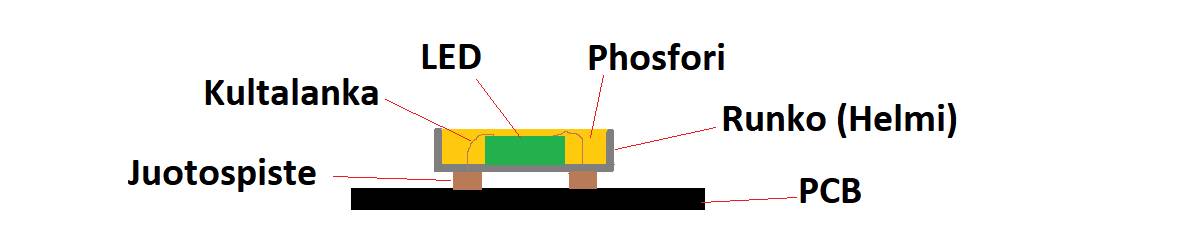

Standardní LED dioda SMD (Surface Mount Device) má držák čipu LED (kuličku) s vlastním čipem LED uvnitř, který je pak pokryt fosforovou vrstvou.

Pásková struktura COB-LED odstraňuje veškeré přebytky a ponechává obvod LED, žlutý luminofor a spoj.

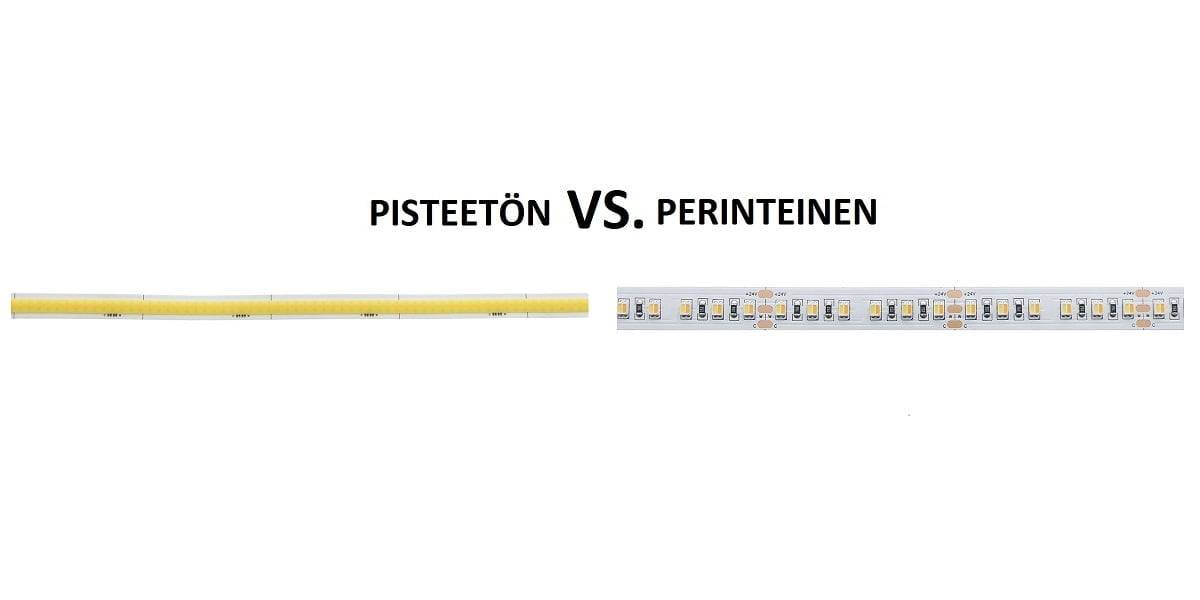

Osvětlení COB VS SMD LED pásky?

1. LED pásek COB má úhel otevření 180 stupňů, LED pásek SMD má úhel otevření 110 stupňů.
2. COB led pásek má lepší flexibilitu než SMD led pásek.
3. LED pásek COB má stálé, bezúčelné světlo.
4. COB obvod je přímo připojen ke spodní části, COB led pásek nemá zlatý drát, ale SMD led pásek má zlatý drát.

Jak se vyrábí páska COB LED?

1. "Tisk" desek s plošnými spoji
2. Tiskárna čipů na PCB
3. Tisk rezistorů na desku plošných spojů
4. "Reflow", kdy se při teplotě 65 stupňů komponenty spojí.
5. Nalití fluorescenční hmoty na pásku
6. COB-led páska pro pec
7. Testování a balení světelných LED pásků.

Výhody a nevýhody pásků COB LED

Nyní, když už o technice něco víte, projděme si výhody a nevýhody obou technik.

Výhody osvětlení COB LED pásky:

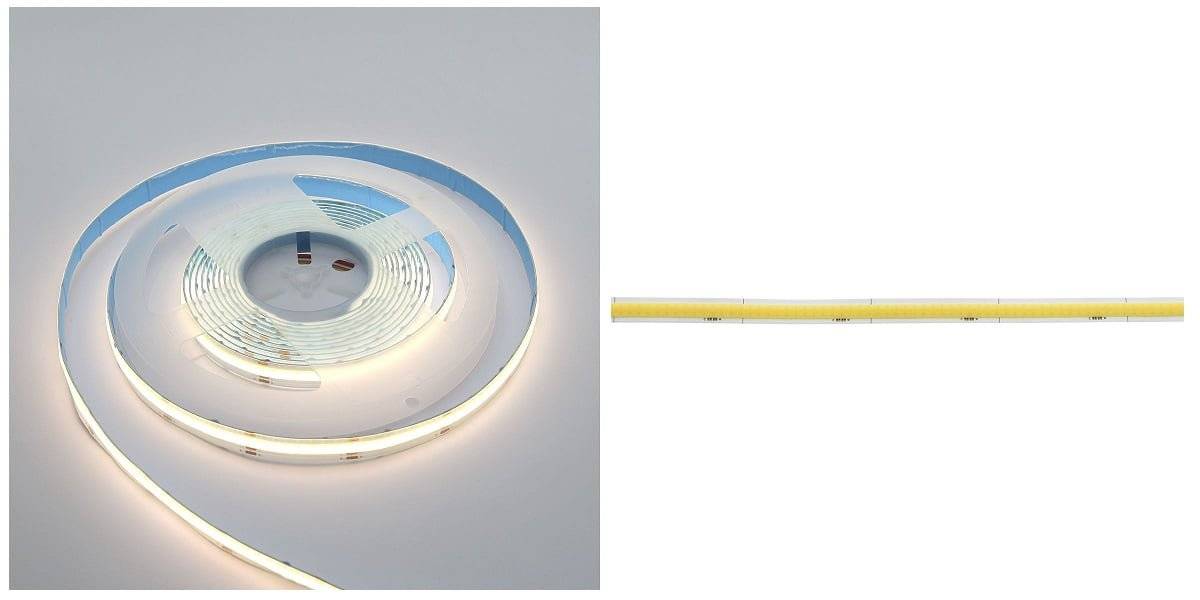

Dotless LED páska, COB vedl pásku.

Jedním z největších přání tradičních LED pásků je, aby na nich nebyly žádné tečky. Osvětlení LED pásků bez teček je proto možné díky technologii COB, protože pod plochou hmotou jsou světelné body až 840 metrů, tedy žádné viditelné tečky. Světlo je měkčí a klidnější, když vypadá jako stálý zdroj světla, a ne jako osvětlovací bod.

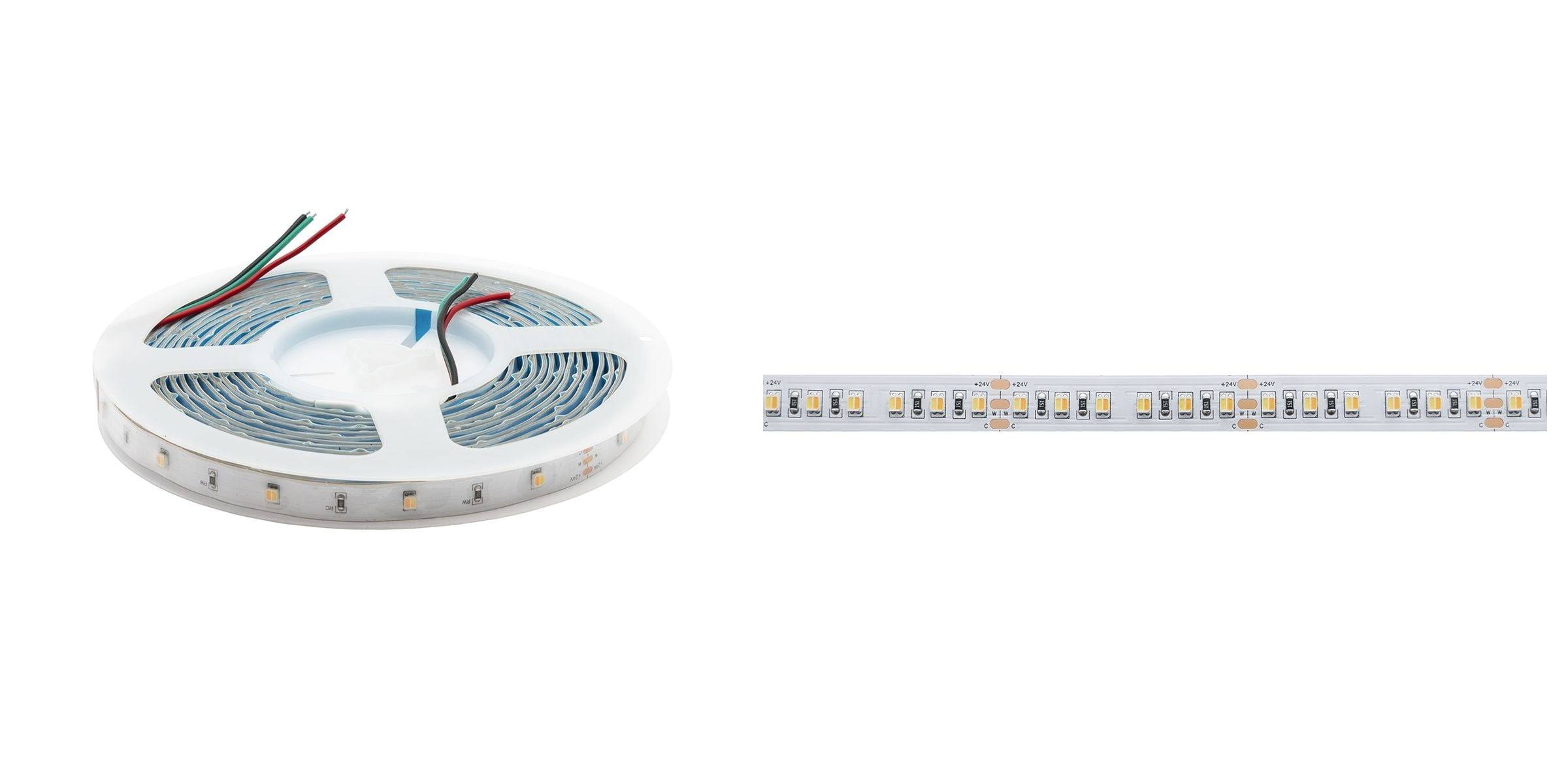

LED pásky SMD (cri 90), obsahují méně větších LED diod. Tradičně se počet světelných bodů LED v takzvaných "markýzových" LED pásech pohybuje mezi 30 a 60 na metr, takže každý světelný bod je velmi dobře vidět. Existují SMD led pásky s 240 LED diodami na metr (LedStore EQUAL), ale u těchto typů pásků musíte dbát na opravdu dobré chlazení, protože SMD diody produkují velké množství tepla. Takže u světelných LED pásků SMD jsou vždy vidět body.

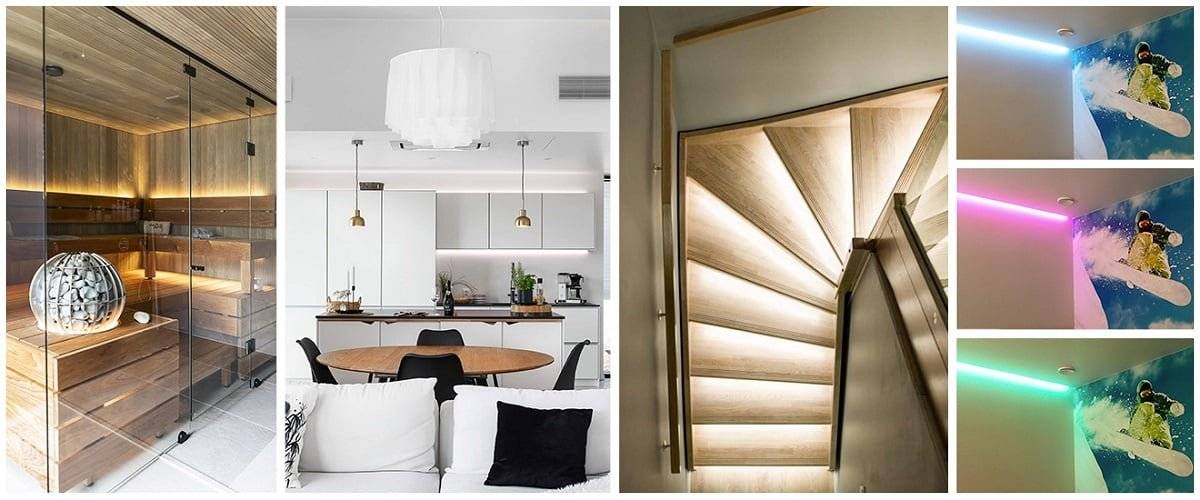

Díky 840 LED diodám na metr pásky COB je obtížné vidět jednotlivé LED body. Pokud pásek ztlumíte na 1-5 % a postavíte se vedle něj, uvidíte pouze jednu LED diodu. Díky tomu je světelný pásek COB LED ideální pro aplikace, kde:

• Samotný LED pásek nelze skrýt před zraky (povrch svítidla).
• Osvětlená plocha je vzdálena méně než 60 cm od pásku LED (police).
• Reflexní povrchy, jako je kámen/sklo, jsou všude. (LED pásek bez teček)
• Instalace, kde chcete dosáhnout vynikajícího neonového efektu (verze RGB).

Větší flexibilita

Pásková světla COB LED jsou díky malým rozměrům a rovnoměrnému rozložení diod mnohem flexibilnější než ostatní tradiční pásková světla LED. Tyto diody jsou tak malé a blízko u sebe, že žádný bod na pásu není ve skutečnosti zarovnaný, například v rohu. Díky této rovnoměrnosti lze pásek snadno umístit bez navrhování ve srovnání s LED diodami SMD, kde se obvod sám trefí přesně do rohu, kde se má ohnout. LED pásek COB je proto flexibilnější z hlediska komfortu instalace a snadné instalace v každém ohybu a rohu a není třeba se obávat přerušení LED obvodu v úhlu 90 stupňů.

Stabilnější, méně problémů

COB LED pásek je jeden dlouhý LED čip přímo připojený k desce plošných spojů, v jeho instalaci není žádný zlatý drát. Mnoho problémů s tradičním osvětlením SMD LED pásky je způsobeno zlatým drátem uvnitř LED "kuliček". Protože je zlatý drát tenký, snadno se zlomí, například vlivem nadměrného tepla.

Obvodová konstrukce LED pásku COB používá tři obvody, nejprve paralelně, jako skupinu, pak každou skupinu a pak sériově, aby se vytvořila odpojovací vzdálenost 2,5 m-10 cm. I když jsou dva led obvody špatné v místě vypnutí, světlo bude i nadále procházet. A protože v pásku COB led je až 840 diod LED na metr, i když se 1-2 obvody nerozsvítí, nevidíte tu tmavou oblast a na pohled je to stále tečkovaný pásek led.

U tradičních LED páskových světel SMD vypne vadný LED obvod celou řeznou plochu a tato 5 nebo 10cm řezná plocha je zcela tmavá.

Široký úhel otevření

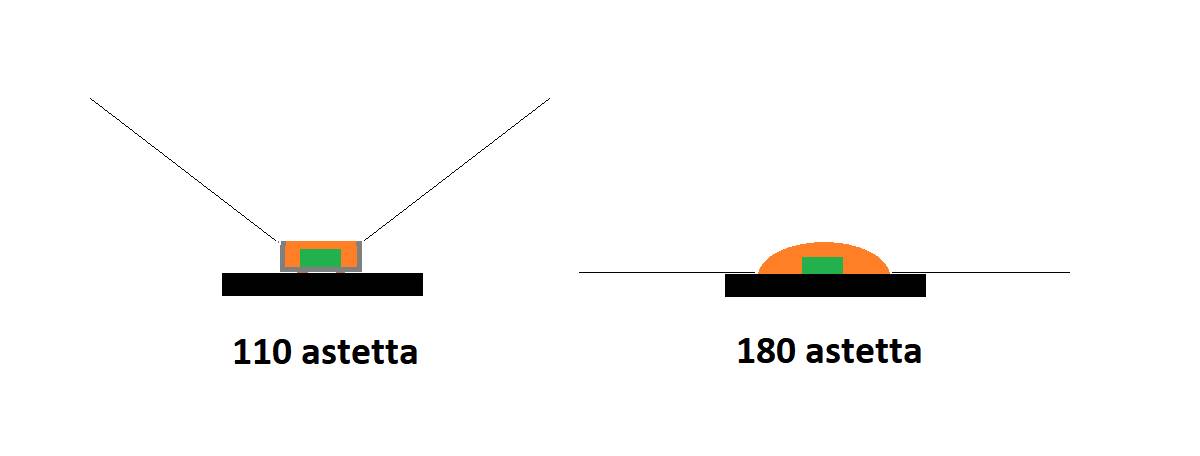

Tradiční páskové světlo SMD má vyzařovací úhel 110 stupňů, zatímco páskové světlo COB má vyzařovací úhel 180 stupňů. V obou případech je samozřejmě konečný výsledek ovlivněn montážním profilem.

Slabiny COB vedly:

Obtížné udržení konzistence barev

Vzhledem k tomu, že na trhu neexistují žádné stroje na vkládání pásků COB-LED, všichni výrobci pásků COB-LED odebírají pouze vzorky, aby zajistili jednotnost barev. Je tedy obtížné zajistit, aby 100 % pásků COB LED bylo v třífázové barevné toleranci. Tím se dostáváme ke kontrole kvality a její důležitosti. Vysoce kvalitního LED pásku bez teček je obtížné dosáhnout.

Nižší světelný výkon

Účinnost osvětlení COB LED pásky je v současné době pouze kolem 120 lumenů/Watt.

Pokud potřebujete vyšší světelný výkon, je lepší použít LED páskové světlo SMD, protože SMD dosahuje až 200 lumenů/Watt. Ty nejběžnější jsou samozřejmě na úrovni 100-150Lumenů.

Nižší maximální výkon

Maximální výkon pásku COB LED se doporučuje pouze 15 W/m. Protože počet čipů na metr je příliš vysoký, pokud výkon překročí 15 W/m. Problémem je regulace tepla čipu. V příliš horkých podmínkách se také zkracuje životnost pásku COB LED.

LED osvětlení pásku - COB led funkce

V tuto chvíli by měly být výhody a nevýhody světelných pásků COB zřejmé, proto se tomuto typu pásků věnujme podrobněji. Pokud jste obeznámeni s LED pásky, mnohé z nich jsou vám známé, ale COB LED pásek má některé odlišnosti od tradiční formy.

Vystřihnout a vložit

COB LED pásek lze řezat stejně jako jiné LED pásky. Stačí řezat podél řezných značek vyznačených na pásku v intervalech 25, 42 a 50 mm. Díky tomu můžete pásek zkrátit na příslušnou velikost nebo přidat drážky do projektového sáčku. Nastříhané proužky lze opakovaně použít a jsou trvanlivě spojeny pájením. Na trhu jsou také rychlospojky, ale ty často nepřipadají v úvahu kvůli velikosti (nevejdou se do profilu) nebo trvanlivosti.

Stmívatelné

Bezbodový LED pásek je stmívatelný stejně jako standardní SMD LED pásky.

S pásky COB-LED můžete použít napájení Triac, PWM, 0-10V stmívání.

RGB, CCT a RGB+CCT bodové LED pásky potřebují řídicí elektroniku a nejoblíbenější jsou technologie ZIgbee a DALI2.

Možnosti barev

Bílé světlo: 3000K, 4000K a další vlastní barevné teploty jsou k dispozici.

Barevné světlo: K dispozici je RGB a obvykle se dodává s bílým světlem.

Nastavitelné bílé světlo: CCT, kdy je bílé světlo volně nastavitelné v rozmezí 2500-6500K.

ČASTÉ DOTAZY K SOUHRNU:

Co je světelný pásek COB-LED?

COB LED páska nebo COB LED páska je LED páska s LED čipy připevněnými přímo na PCB (flexibilní deska s plošnými spoji). Jedná se o souvislé a bezúčelové světelné LED pásky. Světlo COB LED strip je tedy bezúčelné světlo LED strip.

Jak fungují pásky COB-LED?

Čip LED je namontován přímo na desce plošných spojů a pokryt vrstvou fluorescenčního materiálu, který na povrchu čipu působí jako difuzor. Vzhledem k malé velikosti čipu je hustota čipů pásků COB LED vysoká a může přesáhnout 800 čipů na metr.

Zahřívají se pásky COB-LED?

Standardní 7,2W pásek COB LED se příliš nezahřívá, jeho teplota se pohybuje kolem 40 stupňů Celsia.

Jak dlouho vydrží páska cob led?

Přibližně 50 000 hodin.

Jsou pásky COB-LED jasnější?

Ne. COB obecně není tak jasný jako LED pásky SMD. COB LED pásky s CRI98 mají světelnou účinnost přibližně 100 lumenů/W, zatímco SMD LED pásky mohou mít světelnou účinnost až 150 lumenů/W. ALE vše záleží na konečném výrobku. LED pásky SMD společnosti LedStore nevyužívají maximální výkon, ale zaměřují se na dlouhou životnost a vysoké podání barev, vždy nad hodnotou cri 90.

Lze pásky COB LED řezat?

Ano, pásek COB LED můžete odříznout v místě řezu.

Jsou pásky COB-LED účinnější?

Ne, pásky COB LED nemají stejnou světelnou účinnost jako pásky SMD LED.

LED pásky COB s CRI98 mají obvykle světelnou účinnost 100 LM/W, zatímco LED pásky SMD mohou mít světelnou účinnost až 150 LM/W.

Některé další články související s tématem led světla:

Výběr transformátorů - k článku

Kratší článek o výběru LED pásku -article

Delší článek o osvětlení LED pásky: -article

COB vedl článek na Wikipedii (v angličtině)
