Tento článek o instalaci svítidel Zigee vás provede zapojením svítidel CCT s posuvným řízením teploty barev a monochromatických svítidel. Zapojení, umístění transformátoru a zátěž a bezdrátové ovládání Zigbee. Návod na párování tlačítek a transformátorů a párování s rozbočovačem/můstkem (Philips Hue a Samsung Smart Things). A nakonec možnosti použití ovladačů, pokud jsou nástěnné spínače již zapojeny. Rádi vám poskytneme další informace k těmto tématům. Vzhledem k tomu, že témat je mnoho, nebudeme schopni v tomto blogu zodpovědět všechny vaše dotazy :)
Svítidla CCT jsou univerzální
Stmívatelná svítidla se stmívatelnou regulací teploty barev poskytují více možností použití než jednobarevná stmívatelná svítidla. Změna Kelvinů bílého světla z teplé na studenou bílou hraje velkou roli při vytváření nálady v místnosti. Společnost LedStore nabízí produkty s nastavitelnou teplotou barev, tj. LED pásky, spoty a panely, již několik let a jejich obliba neustále roste. Současně se rozšířily i možnosti bezdrátových ovládacích řešení, z nichž nejnovější jsou chytrá ovládací řešení s protokolem Zigbee, která jsou kompatibilní s rozhraními mnoha výrobců, včetně Philips Hue, Samsung Smart Things, Lidl Silver Crest (appi Tuya) a rozbočovače USB Conbee 2 (appi Deconz / Phoscon), nejuniverzálnějšího, ale nejznámějšího rozbočovače v nabídce LedStore.
Kabeláž svítidel s řízenou teplotou barev (CCT)
V instalaci Zigbee je dobré vědět, že slaboproudá kabeláž svítidel s regulací barevné teploty vyžaduje třívodičový kabel, tj. plus a 2 minus. Z napájecího zdroje je napětí regulováno mezi dvěma zápornými póly, což umožňuje plynulou změnu barevné teploty světla z teplé bílé na studenou bílou (mezi WW teplá bílá a CW studená bílá). Běžně se používá třípólový min. výstup. Obecně se třípólový 3x0,5 mm2 používá pro nízké zátěže. Lze použít také kabel 3x1,5 mm2.
Pokud jsou svítidla barevně nastavitelná, pak se jedná o svítidlo RGBW, což je pětipólové svítidlo s plusem a čtyřmi mínusy (červená, zelená, modrá, bílá). Existují také svítidla s regulací barevné i bílé teploty světla. Svítidla RGB + CCT mají kromě plusu pět mínusů (červená, zelená modrá, teplá bílá, studená bílá). Zde se však zaměříme pouze na svítidla CCT, u nichž chcete teplotu barvy světla nastavovat plynule z řídicí jednotky.
Společnost LedStore také nabízí širokou škálu svítidel, u kterých si můžete vybrat ze tří odstínů světla. Přepínač je umístěn na boku zdroje a po zvolení barevné teploty ji nelze z ovladače nastavit. Svítidla jsou stmívatelná z ovladače.

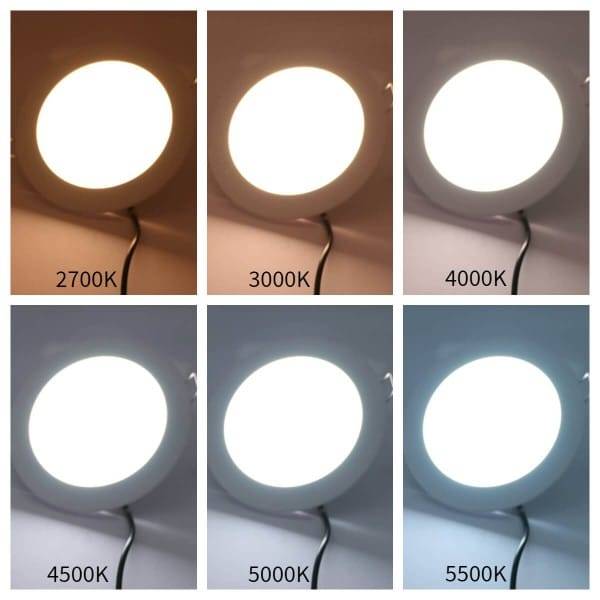

Příklady různých barevných teplot světla. Plafond 160 12W pod omítku.
Na obrázcích níže jsou spoty standardně dodávány s řetězovým napájecím zdrojem/spojovacím boxem, kde se při instalaci vybírá barevná teplota světla ze tří možností. Tyto spoty jsou instalovány "normálně" a tón světla se z ovladače nenastavuje, pouze se z něj nastavuje stmívání. S použitím skupinového přijímače však lze tyto spoty v případě potřeby ovládat i bezdrátově prostřednictvím Zigbee. Přijímač se pak instaluje na primární stranu, jako je tomu v tomto případě: LED přijímač 230 V - VaLO Zigbee, pro led žárovky, stmívatelný, max. 250 W .

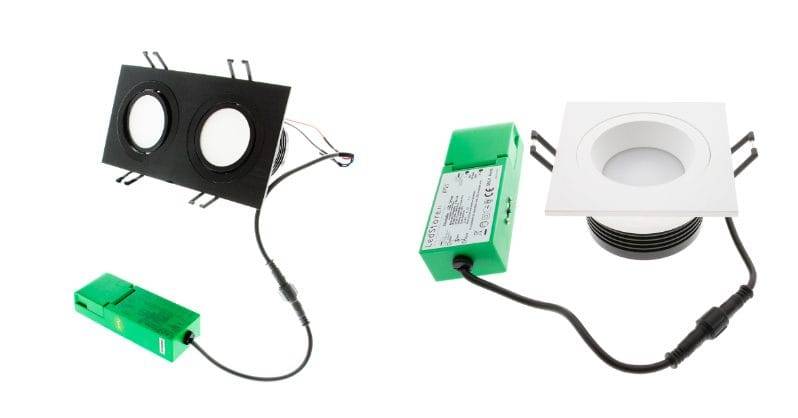

Svítidla LedStore jsou standardně vybavena vyměnitelným, řetězově připojitelným zdrojem napájení a možností výběru ze tří barevných teplot světla.
Kabeláž pro místa a panely
Z reflektorů a panelů (čtvercových i kulatých) vedou vodiče pro svítidlo (24 V):
červená = + plus
černá = - negativní, teplá bílá (WW)
modrá nebo žlutá = - negativní, studená bílá (CW)
Spoty a panely jsou vybaveny rychlým konektorem a výstupním vodičem připraveným k demontáži např. pro připojení wagovek (nebo spínačů).

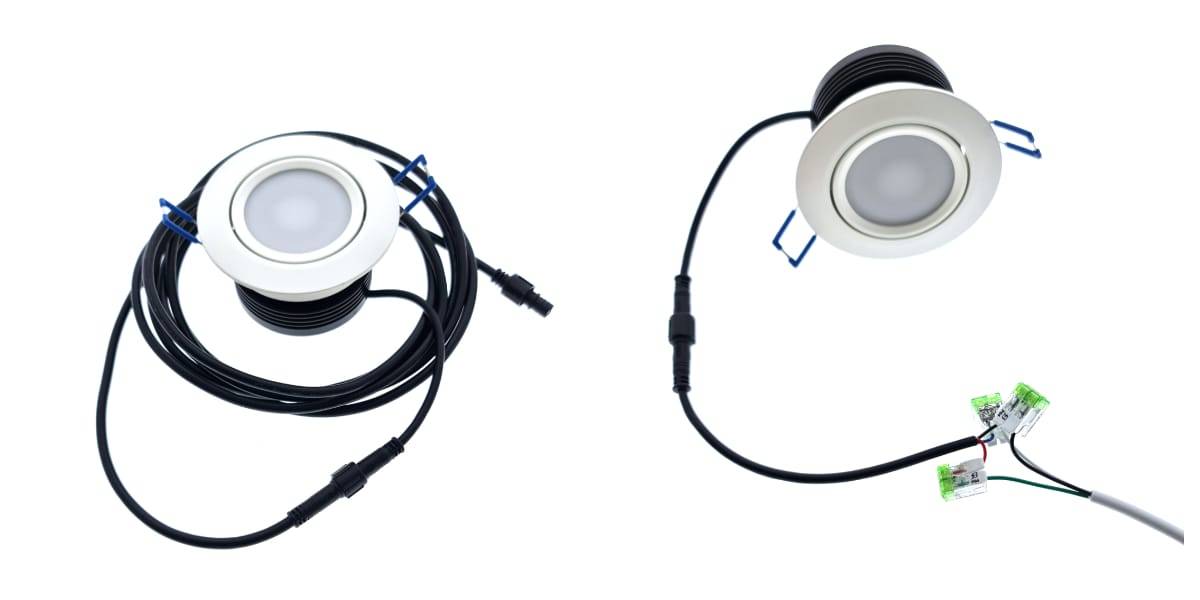

Na obrázku níže vlevo je k rychlospojce bodu připojen třímetrový kabel. Na obrázku vpravo je kabel dodávaný s bodem prodloužen pomocí paralelních pákových konektorů. V bílém vodiči je zelená = (+) pro kladný, černá = (WW) pro teplý a bílá = (CW) pro studený.
K místu lze připojit třížilový kabel, např. pomocí Wagoa nebo hotového třížilového kabelu se závitovými spoji zajištěnými šroubovací zástrčkou.
Nabízíme hotové kabelové sady pro bodovou a panelovou kabeláž, které usnadňují a urychlují instalaci.Rozvodné podpěry pro 3 a 6 světelných zdrojů lze posunout na požadovanou vzdálenost a 3metrové distanční sloupky lze libovolně kombinovat na požadovanou délku. Délky rozvodných zásuvek jsou 600 mm. Řada navíc obsahuje výstupní kabel z napájecího zdroje o délce 350 mm. Samotné konektory mají průměr 15 mm, takže tloušťka trubky musí být alespoň 16 mm. Kabel s dvojitou izolací 3x0,5 mm2 má průměr 5 mm. Konektory jsou vodotěsné a zásuvky jsou podepřeny stahovákem se závitem. Kabelové svazky jsou vhodné pro barevně teplotně nastavitelné, ponorné spoty a panely.

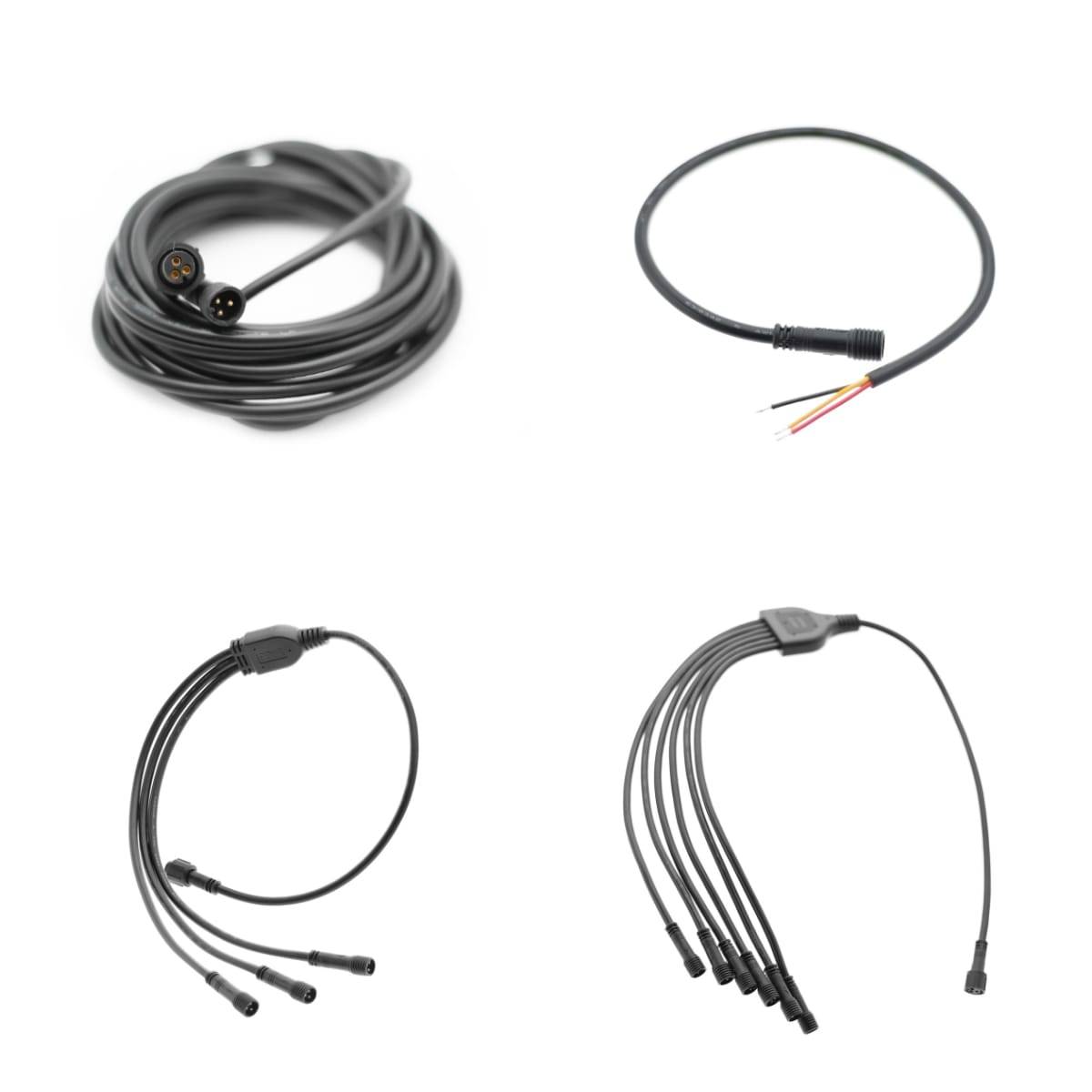

Díly kabelového svazku CCT. Nahoře je 3metrový propojovací kabel a výstup napájení (35 cm). Dole 3 svítidla a 6 distribučních zásuvek pro svítidla (60 cm). Rozdělovače lze v případě potřeby také kombinovat a zajistit tak rozvětvení pro více svítidel.
Kabeláž pro LED pásky
Naše LED pásky CCT mají již sedm různých variant produktů (11.3.2022) pro různá použití a způsoby instalace. Všechny však mají tři vodiče, které vytvářejí různé odstíny bílé (nastavením barevné teploty neboli kelvinů). Na led pásku jsou body vypnutí označeny odstínem bílé barvy, který daný bod produkuje. Role LED pásku o délce 5 m má na každém konci 10 cm plochého kabelu. Ve většině situací nebudou stačit k dosažení napájení, proto se prodlužovací pásek získá například paralelní instalací většího počtu kabelů pomocí pákových konektorů. K dispozici máme také 3x0,5 mm2 dvojitě stíněný kabel s bílým jádrem v metrických délkách. Připojovací kabel může být také předem připájen na příslušnou délku pro napájecí zdroj, díky čemuž je připojení čisté a bez nutnosti použití pákových konektorů. Tuto práci provádíme v našem servisu LedPaja každý den pro profesionální i spotřebitelské zákazníky. Doporučujeme maximální délku 10 metrů pro jeden přívod.

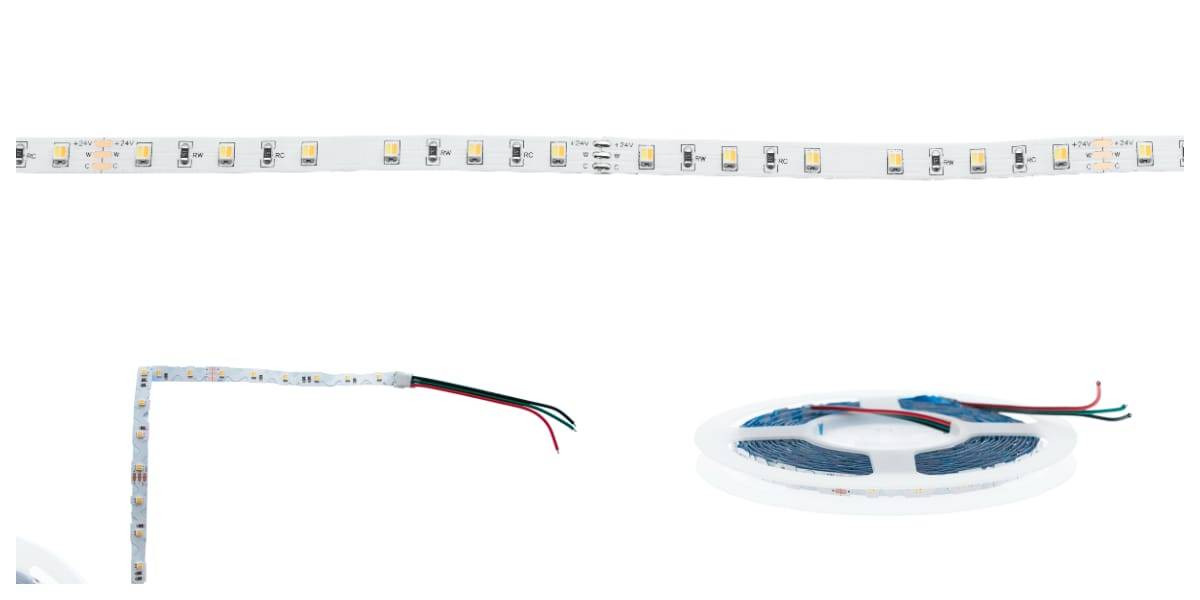

Existují různé typy LED pásků CCT. Například výše uvedený rovný LED pásek je třeba v rozích seříznout. Spodní ohýbatelný LED pásek se v rozích ohýbá dobře, ale hliníkový profil musí být přesně přiložen k okraji.
Pokud je napájecí zdroj umístěn daleko od pásku LED, doporučujeme jej připojit ke konci pásku, aby bylo možné pásek LED a jeho připojovací vodiče v případě potřeby elegantně vyměnit. LED pásek s připraveným připojovacím kabelem lze protáhnout trubkou pomocí stahovací pružiny nebo předinstalovaného kolíčku na prádlo. Slaboproudé připojení k napájecímu zdroji může zákazník v případě potřeby provést sám pomocí prádelní šňůry v trubce.

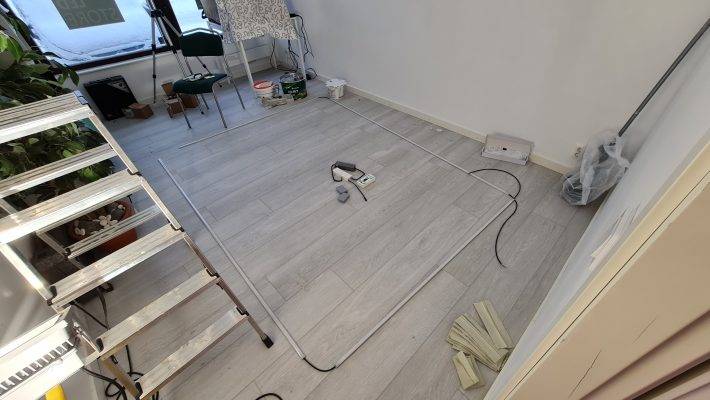

Led pásek v hliníkovém profilu připravený ke zvednutí na místo. Dvě lišty ve tvaru písmene L s LED pásky s nastavitelnou teplotou barev. Spojovací vodiče na koncích pásků jsou poměrně krátké, protože napájecí zdroje byly umístěny velmi blízko pásků.
Jako tip pro instalaci doporučujeme použít dvě lišty ve tvaru písmene L a vhodné propojovací vodiče pro napájení k instalaci pásků LED po obvodu. Spojovací vodiče se zaklepou do rohů asi 5-10 cm a připojí se paralelně ke stejnému zdroji napájení.
Umístění a zatížení napájecích zdrojů
Při instalaci svítidel s ovladačem s regulací barevné teploty je pro každou skupinu svítidel nutné samostatné napájení. U pásků s technologií CCT se používají napájecí zdroje s konstantním napětím 24 V DC. Ve společnosti LedStore také plynule hovoříme o transformátorech a tento termín skutečně používáme pro označení zařízení v našem internetovém obchodě. V závislosti na velikosti panelů a plafonu může být napájecí zdroj umístěn uvnitř montážního otvoru svítidla a může zůstat za/vedle svítidel.
Pro napájení LED páskového osvětlení a reflektorů je často vyžadován servisní poklop. Napájecí zdroj může být umístěn i uprostřed, pokud má kabel dostatečný průřez. Podle našich vyzkoušených zkušeností lzes kabelem 3x0,5 mm2 natáhnout až 10 metrů před svítidlo as kabelem 3x1,5 mm2 až 20 metrů. Běžným řešením je umístění napájecích zdrojů na horní straně nebo uvnitř skříní, kde jsou dobře chlazeny. Také se s nimi lépe manipuluje při párování (Zigbee nebo RF).
Zatížení transformátoru pro LED pásky a skupiny LED spotů nebo LED panelů by mělo být zvoleno s rezervou 15-20 %. Tímto způsobem nebude transformátor přetížen a nedojde k jeho předčasnému selhání. Nedoporučujeme instalovat napájecí zdroje těsně k jakémukoli materiálu, i když jsou dobře chráněny. Povrchová teplota napájecího zdroje totiž může dosáhnout 70-80 stupňů Celsia, což zkroutí část parotěsného plastu a způsobí únik vzduchu, v těchto situacích přitlačte desku nebo sádrokarton, abyste izolovali transformátor přímo od plastu/papíru.
Napájecí zdroje proto instalujte za servisní poklopy nebo je rozptýlete kolem každého pásu LED nebo skupiny svítidel. "Farma" několika velkých napájecích zdrojů ve stísněném prostoru bude místnost zahřívat. Provozní teplota transformátorů se pohybuje od -20 do přibližně +40 stupňů Celsia, takže v místnosti by mělo být méně než 40 stupňů, aby napájecí zdroj dobře fungoval a dlouho vydržel.
Připojení k ovládání Zigbee
V praxi se plynulé regulace barevné teploty svítidel dosahuje tak, že se svítidla, která mají být řízena, instalují jako skupina na jeden přijímač/transformátor. V tomto případě jsou například bodová svítidla v jedné místnosti namontována paralelně na jeden napájecí zdroj, který má obvykle zabudovaný přijímač. Pokud je například ve stejné místnosti požadován také LED pásek, je připojen k vlastnímu napájecímu zdroji (s vestavěným přijímačem). Tímto způsobem by v místnosti byly dvě skupiny svítidel.
Ovládací prvky, jako je mobilní ovládání, například níže uvedený Philips Hue v kombinaci s můstkem (hubem), a dálkové ovládání LedStore se standardním ovládáním 4 skupin nebo bezdrátové ovladače LedStore CCT.
Vzhledem k tomu, že napájecí zdroje mají konstantní proud, lze proud odebírat ze stejného zdroje. Na napájecích zdrojích jsou rovněž vyznačena místa pro vodiče 24V CCT. U řídicích zdrojů Zigbee jsou to první tři výstupy, kromě 50W transformátoru je pořadí +, - WW, - CW. Pokud se vodiče + a - otočí opačně, světla se nerozsvítí. Pokud se rozsvítí, ale jsou nastaveny obráceně, tj. světlo přechází z teplé na studenější bílou a naopak, pak jsou mínusové vodiče obráceně. Světla nezhasnou, ani když jsou vodiče špatně. Prostě se buď nerozsvítí, nebo jsou špatně nastavená. Oba problémy lze snadno odstranit přehozením vodičů.
Pro osvětlení CCT existují různé možnosti ovládání. Vlevo je ovládání připojené k aplikaci přes Hue Bridge. Dálkový ovladač LedStore lze také spárovat s můstkem Philips Hue. Nástěnný ovladač lze také připojit k ovládání HUE. Regulátory umožňují plynulé nastavení jasu a teploty barvy světla.
Instalace Zigbee - kdy párovat s rozbočovačem a kdy bez rozbočovače?
Zdroje napájení (přijímače) mohou být umístěny daleko od řídicí jednotky, protože připojení Zigbee vytváří mezi zařízeními síť mesh. To znamená, že přenositelnost signálu z místnosti do místnosti není problém ani ve velkém domě. Každý napájecí zdroj/Zigbee zařízení vysílá signál tam a zpět. Při přidávání bezdrátových ovládacích tlačítek k zařízením Zigbee ve fázi párování je dobré mít na paměti, že ovladač osvětlení musí být blízko, méně než 10 cm od zdroje/přijímače, aby metoda párování Touch Link fungovala. Pokud má být navíc jedna skupina světel ovládána několika bezdrátovými tlačítky, například světla na schodišti nebo chodbě, pak se k jednomu zdroji Zigbee připojí několik tlačítek pomocí můstku/hubu!
Výhodou připojení k mostu/hubu je samozřejmě možnost automatizovaného ovládání svítidel, která lze ovládat ze stejného mobilního rozhraní nebo z více mobilních telefonů připojených ke stejné síti Zigbee (most/hub).
Přesto je dobré mít ovládací tlačítka buď na stěně, nebo na jiném místě pro případ výpadku sítě.
Zde si můžete stáhnout jednoduchého průvodce párováním: CCT transformátor a stmívač a průvodce párováním paja 4.8.2022
Předchozí části blogu Zigbee
Párování jsme prošli v části 1, 2 a 3 o ovládání osvětlení pomocí Zigbee.
Část 1 bez párování rozbočovačů a můstků
Část 2 párování s rozbočovačem/mostem (Philips Hue a Samsung Smart Things)
Část 3 doplňuje aplikace a zohledňuje více typů osvětlení.
Z blogů si lze ve stručnosti odnést následující poznatek: v části 1, při připojování tlačítek ovladače k přijímačům bez můstku, tvoří jeden přijímač a jeden ovladač pár a připojení je nejlépe provést pomocí Touch Link. V části 2 je vysvětleno, že při připojení k rozbočovači se obě zařízení propojí jedním sluchátkem a druhé sluchátko jedním ovladačem.
napájecí zdroje/přijímače a řídicí jednotky jsou připojeny jako "svítidlo". Po úspěšném spárování zdroje začnou blikat kontrolky signalizující připojení a v aplikaci se objeví svítidlo.
Aplikace tlačítko nenajde, ale podle zelené kontrolky na tlačítku můžete zjistit, zda bylo spárování úspěšné. Pokud tlačítko na konci vyhledávání pětkrát rychle zabliká, je připojeno k síti Zigbee/hubu.
Po připojení napájecích zdrojů a ovladačů k rozbočovači lze mezi zařízeními vytvořit další propojení Touck Link, což v praxi znamená, že k jednomu napájecímu zdroji lze spárovat několik tlačítek.
Pokud se vyskytnou problémy, resetujte a znovu spárujte napájecí zdroj a tlačítko! Připojení a resetování může trvat až minutu, buďte proto trpěliví.
Ve 3. díle si také projdeme kompatibilitu zařízení Lidl Silver Crest (Tuya appi) a Conbee2 USB bridge (appi Deconz a Phoscon) s našimi dalšími produkty Zigbee, jako jsou žárovky E27 a GU 10, zásuvkový přijímač, dveřní čidlo a jako užitečný doplněk (pro naše nesvětelná zařízení) termostat podlahového vytápění.
Zde je video, které vás provede párováním tlačítek CCT:
Instalace Zigbee - síťové přepínače, bezdrátové ovladače a montážní rámy
Napájení ze sítě proto potřebují zdroje s vestavěnými přijímači, které jsou napájeny nepřetržitě. Pokud jsou v místě instalace kabely k nástěnným vypínačům, pak pro bezdrátové ovládání:
1. Aby bezdrátové ovládání fungovalo, musí být v krabici zapnutá elektřina, protože mezi ovladačem a zdrojem napájení je bezdrátové spojení. Vypínač zůstává vypnutý a rozvodnou skříňku lze zakrýt bezdrátovým tlačítkem, čímž se ovládání přepne na bezdrátové.
Druhou možností je ovládání světel pomocí kabelového spínače díky vnitřní paměti zdroje. Světla se rozsvítí v poslední provozní poloze. Pomocí můstku/huby a dálkového ovladače se pak při zapnutém napájení ovládá úroveň a tón světel. Pokud je napájení vypnuté, automatika samozřejmě nefunguje.
Pokud máte kabelové spínače a chcete vhodný montážní rám pro bezdrátové ovladače, ovladače Zigbee od společnosti LedStore se hodí do následujících montážních sad:
