Jak funguje bezdrátové ovládání osvětlení LED?

Bezdrátové ovládání ve své nejjednodušší podobě znamená vytvoření radiofrekvenčního (RF) spojení mezi přijímačem připojeným ke svítidlu a řídicí jednotkou. Navázání bezdrátového spojení je jednoduché a funguje spolehlivě. Nejspolehlivěji funguje, pokud se přijímač a řídicí jednotka připojená ke svítidlu nacházejí ve stejné místnosti, vzdálené od sebe méně než 30 metrů, a signálu nebrání například kamenné zdi. Výpadky napájení neruší řídicí jednotky a odpadají náklady na instalaci nových elektrických rozvodů. Náklady na bezdrátové ovládání jsou ve stejné třídě jako u drátových nástěnných spínačů. V tomto článku nastíníme komponenty bezdrátového ovladače a způsob jejich zapojení z pohledu běžného spotřebitele a v obecné rovině.

Bezdrátové ovládání osvětlení (RF) - jaké přijímače jsou potřeba?

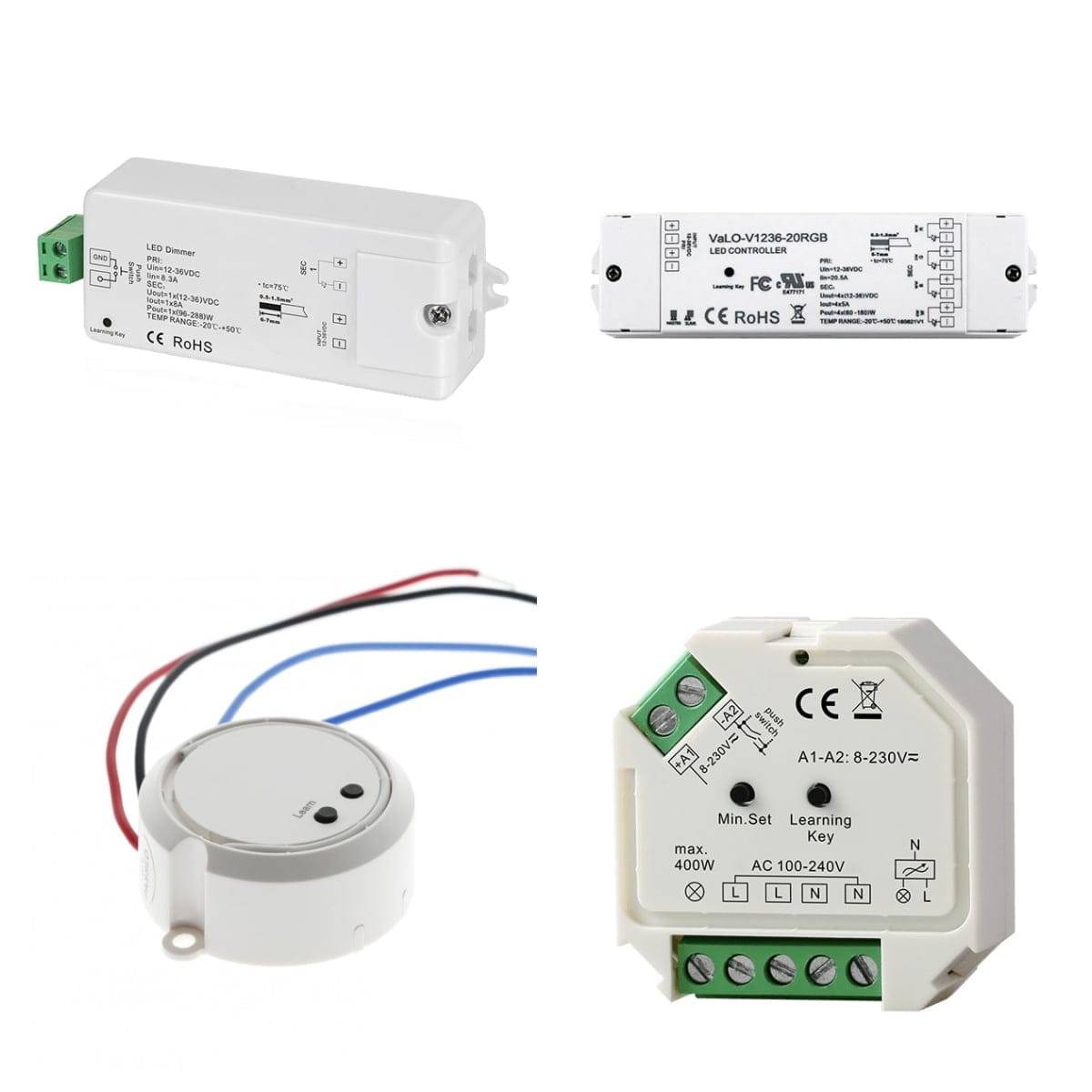

Pro osvětlení LED se přijímače vybírají podle typu LED. Jeden je určen pro pásové osvětlení a druhý pro bodové a panelové osvětlení. Charakteristiky přijímačů se liší tím, že přijímač pro LED pásek je instalován mezi LED pásek a transformátor (na sekundární straně). Schopnost stmívání transformátoru je proto irelevantní. V případě bodových a panelových svítidel je přijímač namontován mezi transformátor a síťové napájení (primární strana) a svítidlo musí mít triakový stmívatelný transformátor.

Přijímače připojené na síťovou stranu, tj. primární stranu, vyžadují odpovídající elektrickou kvalifikaci. Připojení na slaboproudé straně (12-36 V) může provést spotřebitel, pokud je dostatečně obeznámen s danou problematikou.

Zejména pro 24V LED pásky jsou k dispozici transformátory s RF schopností. U těchto RF transformátorů není potřeba samostatný přijímač pro LED pásek. K bezdrátovému ovládání stačí pouze ovládací tlačítko. Jsou cenově výhodnou variantou, pokud jsou LED pásky ovládány, tj. zapínány, vypínány a stmívány ve skupinách dimenzovaných na jeden transformátor. Jinými slovy, LED pásek nebo pásy za jedním transformátorem se rozsvěcují, zhasínají a stmívají současně.

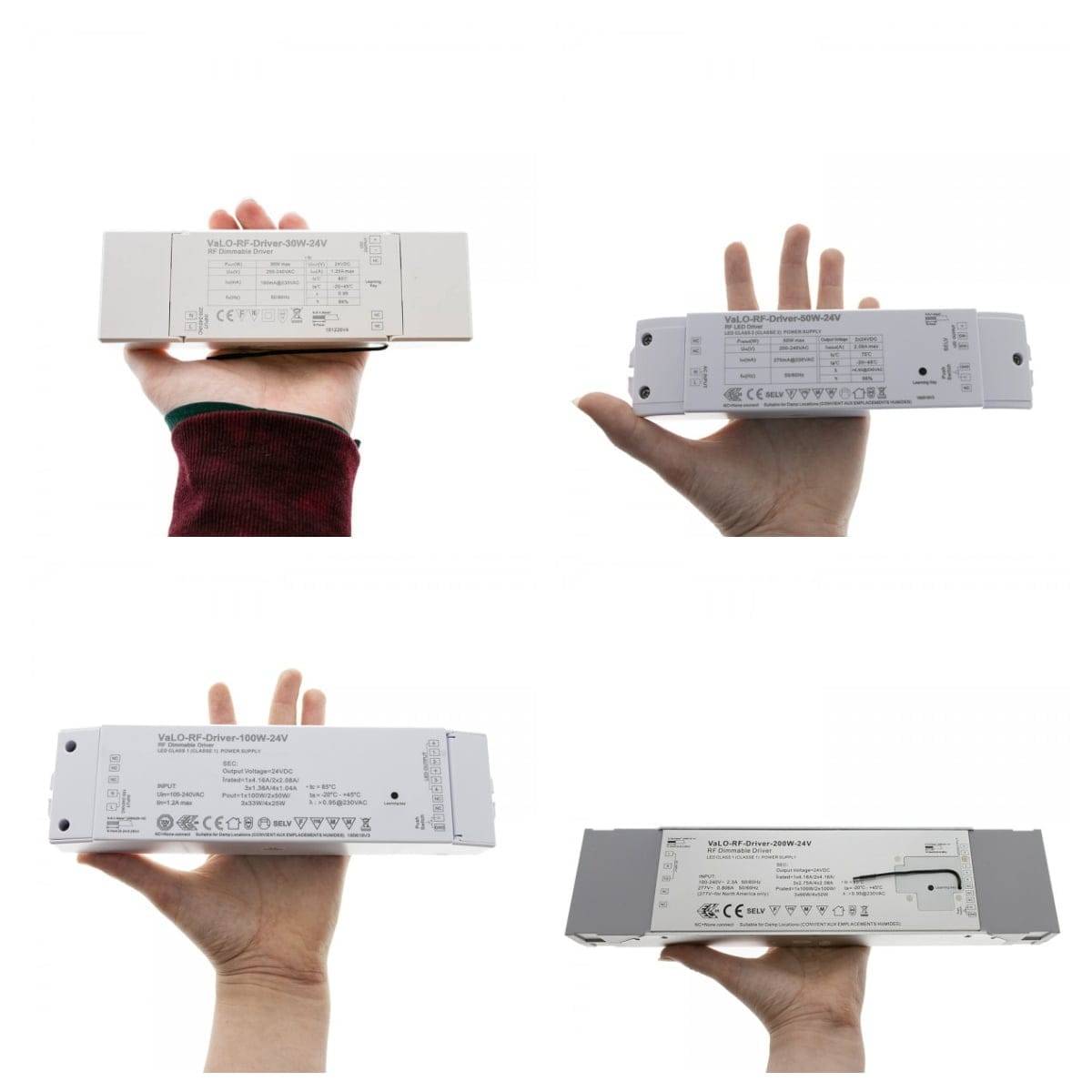

Pro náročnější bodové a panelové instalace je k dispozici také RF stmívatelný transformátor s nastavitelným proudem. Přepínače na transformátoru umožňují nastavit velikost proudu (A) tak, aby vyhovoval svítidlům. Ty jsou užitečné zejména u spotů a panelů s řízenou teplotou barev, které je třeba ovládat bezdrátově. Transformátory se nedodávají se zástrčkou. Instalaci obvykle provádí profesionální elektrikář. Na požádání můžeme instalovat zástrčku pro maximální příkon až 1,5 kW. Na přání lze transformátor zapojit pomocí 5 m kabelu se zástrčkou, takže spotřebitel může transformátor připojit i k elektrické síti.

Bezdrátové ovládání - možnosti tlačítek

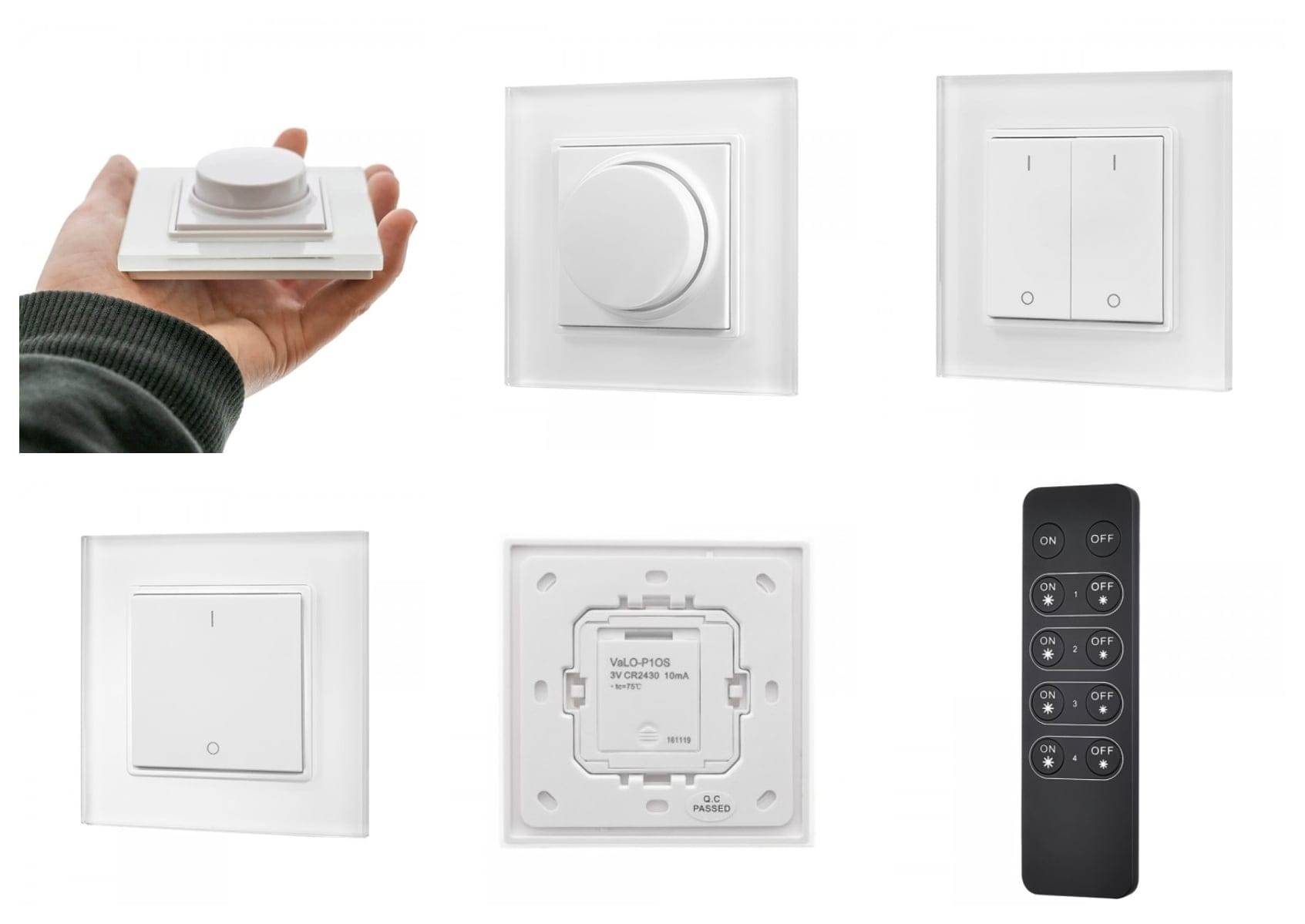

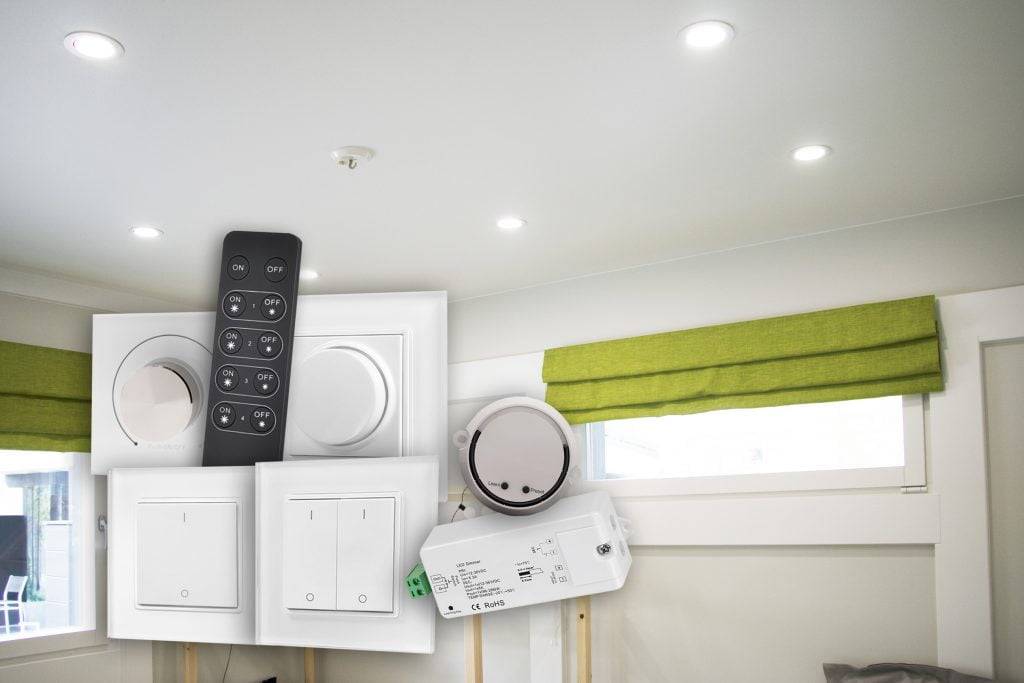

Jako ovladače lze použít jak tlačítka na stěně, tak i ovladače, které vypadají jako tradiční dálkové ovládání. Lze je použít k vypínání a zapínání světel i ke stmívání. Tlačítka fungují se všemi přijímači, primárními i sekundárními. Otočné nástěnné tlačítko je nejoblíbenější pro použití s jednou skupinou. Stisknutím se světla zapínají a vypínají, otáčením ve směru hodinových ručiček se osvětlení rozjasňuje a proti směru hodinových ručiček se stmívá.

Jednodílná a dvoudílná tlačítka zesvětlují světla při podržení tlačítka ( I ) a ztlumují světla při podržení druhého tlačítka ( O ). Za tlačítkem se nachází přihrádka na baterie. Výrobek je dodáván s baterií. Baterie vydrží několik let a lze ji snadno vyměnit pouhým vyjmutím středu tlačítka.

Černý dálkový ovladač lze použít k nastavení 1-4 skupin svítidel. Horní tlačítko zapíná nebo vypíná všechny skupiny současně. Níže jsou uvedeny obrázky ovládacích tlačítek svítidel. Kromě toho nabízíme také bezdrátová tlačítka pro svítidla a pásky CCT (Colour Temperature Controlled) a RGBW (Colour Changing LED Strip).

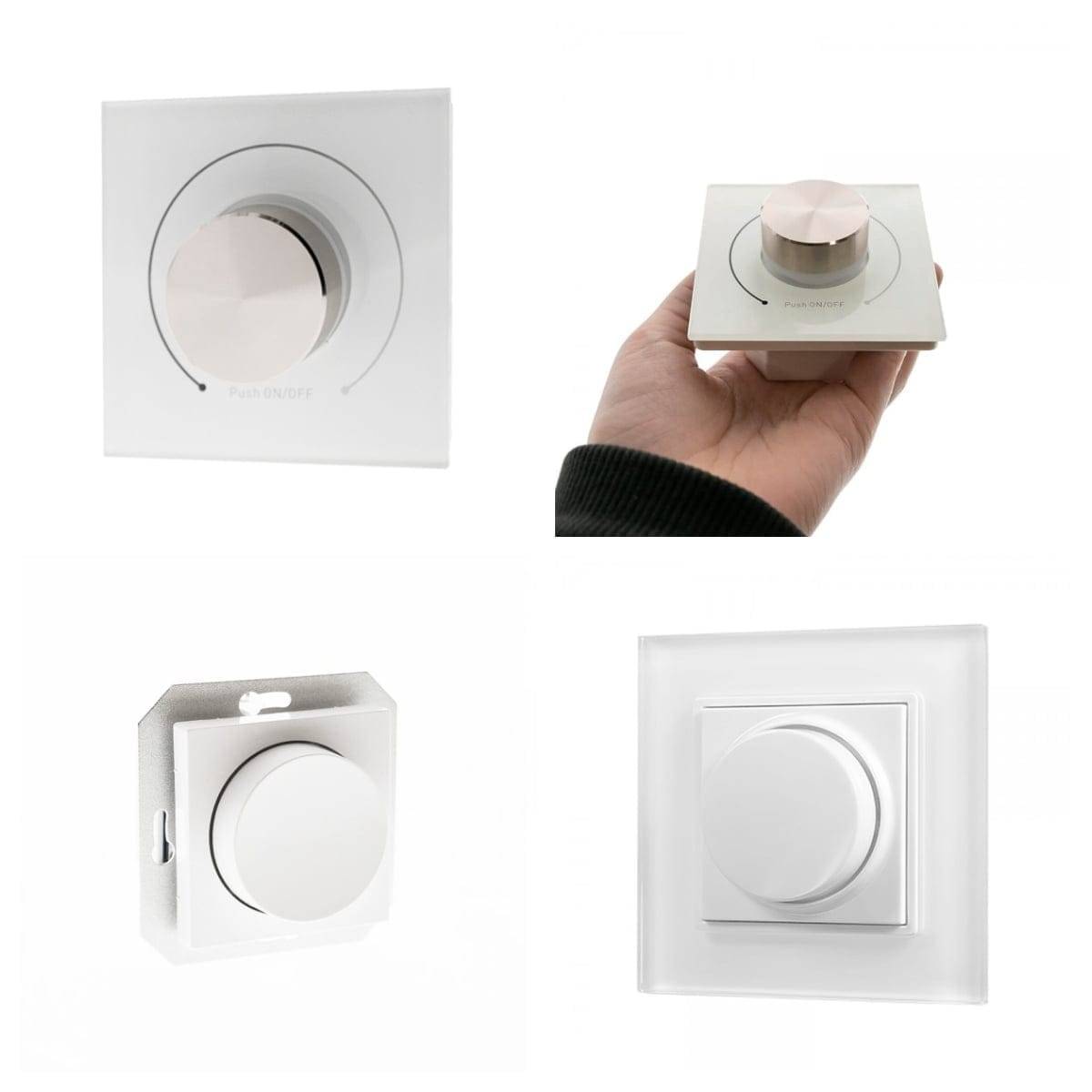

Ovládací tlačítka nabízejí také možnost pro situace, kdy je místo instalace napájeno nástěnným tlačítkem a svítidlo nebo skupina svítidel má být kromě nástěnného tlačítka ovládána bezdrátově. Tento stmívač lze použít ke spolehlivému ovládání všech typů LED svítidel, jako jsou LED pásky, panelová, bodová, nástěnná a stropní svítidla, pokud je transformátor stmívatelný triakem. Samotné tlačítko má rf vysílač, který lze spárovat s bezdrátovým ovladačem. Instalaci opět provádí profesionální elektrikář, protože ovladač je napájen ze sítě.

Seskupování a propojování LED pásků - přijímače a tlačítka

Vytvoření a použití požadovaných skupin svítidel je jednoduché. K jednomu přijímači lze připojit více ovládacích tlačítek, takže stejné svítidlo/skupinu svítidel lze ovládat (zapínat, vypínat a stmívat) více tlačítky, například z různých částí velké místnosti. To může provést i spotřebitel.

Za jedním tlačítkem lze spojit několik různých skupin svítidel, takže jedním stisknutím tlačítka lze v případě potřeby zapnout několik skupin svítidel současně. Například všechna bezdrátově ovládaná svítidla v jedné místnosti lze v případě potřeby zapnout a vypnout současně.

Základním pravidlem je, že příjemce definuje skupinu. Příjemce může patřit pouze do jedné skupiny. Všechna svítidla/žebny připojená ke stejnému přijímači se ovládají prostřednictvím tohoto přijímače a k němu připojeného ovládacího tlačítka.

Na obrázku níže je znázorněna instalace přijímače LED pásků mezi LED pásek a transformátor. To umožňuje napájet několik skupin pásků z jednoho transformátoru. Vezměme si například pracovní světlo v kuchyni a náladové světlo na horní části skříně. LED pásky mohou mít různý příkon a dokonce i různou teplotu barev, pokud je napětí pro oba stejné, protože jsou napájeny ze stejného transformátoru.

Při připojování pásku Led k přijímači je často zapotřebí mezikabel, aby přijímač a transformátor zůstaly úhledně skryty. Potřebné množství nábytkového kabelu můžete buď připájet na konec pásku Led, nebo použít dvoupólové konektory WAGO (pákové konektory), pokud již pásek nábytkový kabel má. Připojte červený plusový vodič a černý minusový vodič ke konci LED přijímače. Ke vstupnímu konci přijímače připojte také černý a červený vodič, které jsou připojeny k slaboproudé straně transformátoru (12-24 V). V případě potřeby se ke svazování plusů a minusů používají dva třípolohové konektory WAGO. Pokud je transformátor vybaven zástrčkou, zapojí se do zásuvky a rozsvítí se LED pásky.

Instalace přijímačů LED pásků a tlačítek - zvažte celkové zatížení

Přijímač LED pásků funguje s 12V i 24V LED pásky. V závislosti na výrobku je maximální zatížení přijímače LED pásků buď 8 A, nebo 20 A. 8 A stačí pro 192 W 24V LED pásku, tj. například pro přibližně 10 metrů 14,4W/m pásku.

Pokud chcete znát přesné zatížení, může být nutné provést malý výpočet, aby bylo zajištěno, že přijímač zvládne zatížení požadované páskou. Vzorec je známý z hodin fyziky, P/U=I, takže W/V=A. Například pokud je výkon pásky 14,4 W/m a máte jí pět metrů, vzorec je W=14,4*5=72 W. Pokud je páska 24V, odpověď je 3A.

Jak připojit přijímač a tlačítko

Obecné zásady ovládání a pokyny pro párování jsou pro RF zařízení stejné bez ohledu na to, jaký přijímač máte. Po provedení připojení

1. Zapněte napájení a lampy nebo pásky se rozsvítí.
2. Odstraňte plastový kryt mezi bateriemi tlačítka.
3. Chcete-li otevřít spojení, nejprve stiskněte tlačítko učení na přijímači a podržte je asi jednu sekundu.
4. Během přibližně 1-2 sekund stiskněte tlačítko, ke kterému se chcete připojit. Kontrolka/vedení bude blikat na znamení, že bylo navázáno spojení.

Po navázání spojení lze bezdrátové tlačítko použít k zapnutí, vypnutí a ztlumení/rozsvícení lampy/led pásku. Připojení není třeba znovu navazovat ani v případě, že v kterémkoli okamžiku dojde k výpadku napájení, ale spojení zůstane zachováno. Pokud chcete ke stejnému přijímači připojit více než jedno tlačítko, zopakujte kroky 2 až 4 s dalším tlačítkem.

Pokud se světlo správně neztlumí, ale bliká a zhasíná, bliká nebo samo zhasíná, párování se demontuje a zkusí se znovu. Napájecí kabel lze na krátkou dobu odpojit a znovu připojit. Chcete-li zrušit párování, stiskněte tlačítko Learn na 5 sekund při zapnutém napájení, dokud kontrolka nebliká. V této fázi je klíčová umírněnost. Zkontrolujte bod 2 a zopakujte kroky 3 a 4. Mezi odpojením a opětovným připojením dodržujte jasné pauzy.

Bezdrátové ovládání - výběr přijímače, seskupování svítidel a spínání

V první řadě je také snadné vytvářet a používat stmívatelné skupiny svítidel. Instalaci však provádí profesionální elektrikář a přijímače jsou obvykle ukryty v podhledu nebo uvnitř těla svítidla. Tyto přijímače 230 V také umožňují připojit k jednomu přijímači několik ovládacích tlačítek a stejné svítidlo/skupinu svítidel ovládat (zapínat, vypínat a stmívat) několika ovládacími tlačítky, například z různých částí velké místnosti. Možnost řetězení stmívatelných triakových transformátorů, např. v bodových svítidlech, usnadňuje instalatérovi vytváření skupin svítidel, přičemž přijímač je ve skupině první.

Maximální zatížení přijímače je 100 W nebo 400 W. Nejběžnější spotřeba spotů je 9 W, takže v přijímači můžete seskupit například až 10 spotů. Pro větší panely bude 100W snadno příliš, takže například pro 4 36W panely 600*600 se zvolí větší 400W přijímač.

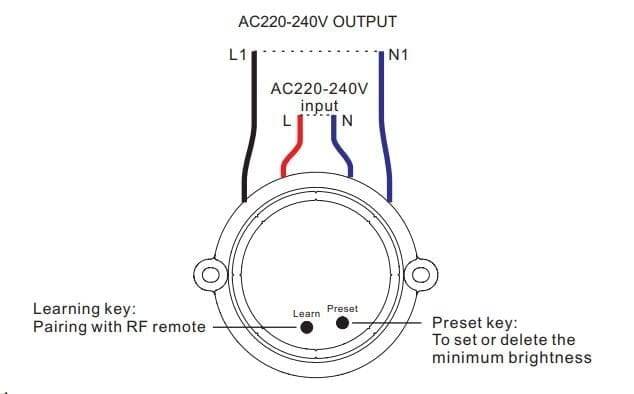

Na obrázku níže vidíte, že přijímač je připojen k síti. Výstup na LED diodu a vstup na napájecí zdroj. Minimální úroveň stmívání je rovněž nastavitelná z přijímače (Preset).

Led pásek lze použít i s jinými metodami bezdrátového ovládání.

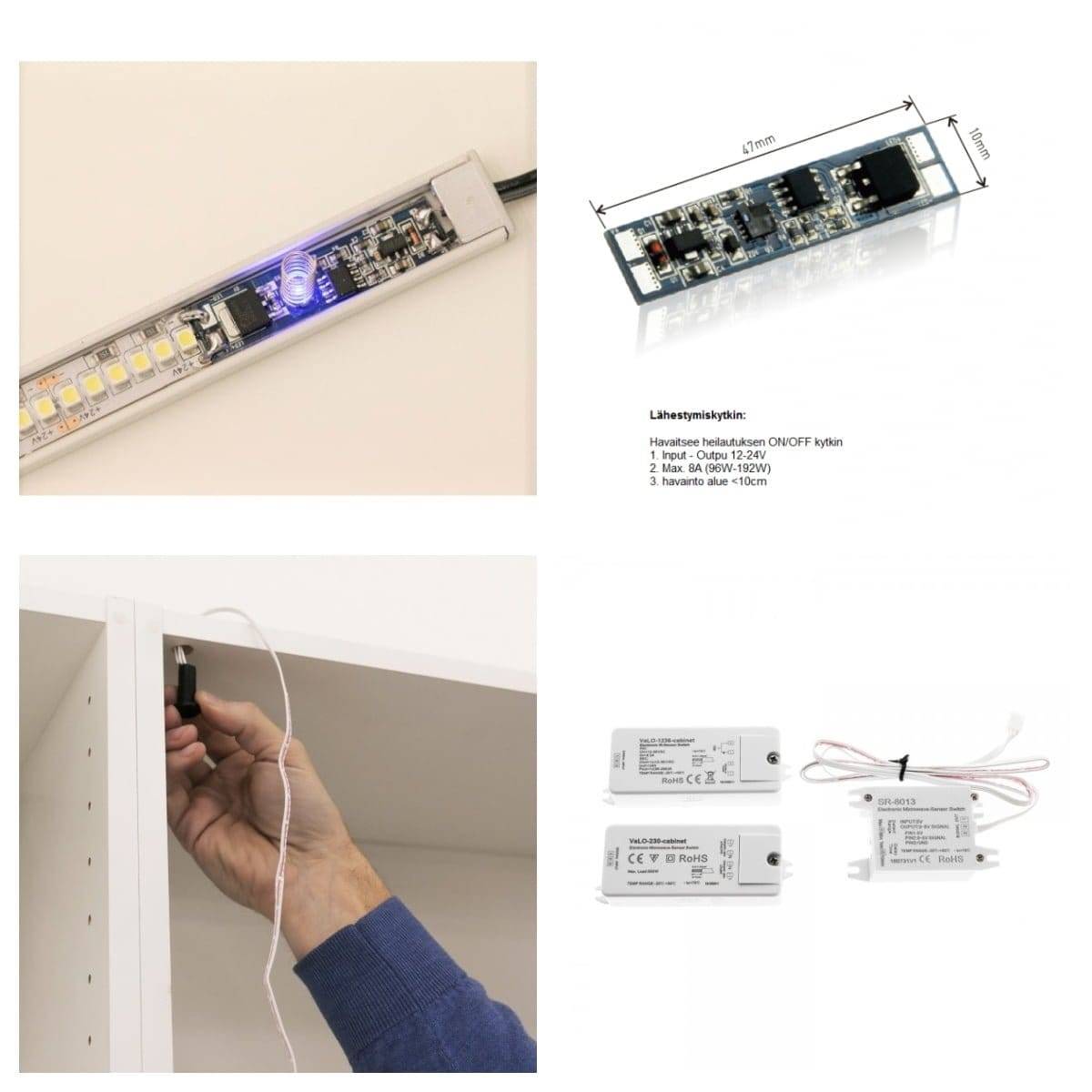

LED pásek si můžete nainstalovat sami nebo si jako ovládací spínač nechat nainstalovat oblíbený stmívatelný dotykový nebo otočný spínač. Kromě toho lze použít skříňový spínač pro detekci otevření dveří a čidlo přiblížení s nastavitelnou detekční vzdáleností.

Našim zákazníkům nabízíme všechny druhy osvětlení LED a zdarma navrhujeme balíčky. Obraťte se na nás, pokud například potřebujete cenově výhodně vyrobit led pásek na míru od společnosti LedPaja nebo pokud máte potřebu návrhu osvětlení.

Další informace o produktech pro bezdrátové ovládání

Výrobky pro bezdrátové ovládání, o kterých pojednává tento článek, najdete v našem internetovém obchodě v kategorii RF bezdrátové ovládání.

Společnost LedStore nabízí kompletní řetězec služeb od návrhu osvětlení přes svítidla, řídicí řešení a instalaci až po rozsáhlou nabídku odborných článků na blogu. Ať už se jedná o jednu místnost, celou domácnost nebo větší pracovní prostor, společnost LedStore vám pomůže vytvořit řešení osvětlení, které vydrží a usnadní váš každodenní život!
