Jak opravit blikající LED pásek?

Blikání pásku LED je nepříjemné a je třeba ho opravit. Příčiny blikání světla jsou různé a na různých úrovních. Některé blikání je patrné a rušivé při pohledu okem, některé blikání je viditelné pouze přes objektiv fotoaparátu. V tomto článku se budeme zabývat různými typy blikání.

Jaké jsou různé typy blikání a co je způsobuje?

Rychlý cyklus zapnutí a vypnutí světelného zdroje se nazývá blikání. Záměrné blikání v klubu nebo na koncertě je součástí vizuálního zážitku, ale doma je neúmyslný "stroboskopický efekt" nepříjemný.

Ve skutečnosti existují dva typy blikání: viditelné a neviditelné. Pokud je frekvence blikání nižší než 100 Hz, způsobuje viditelné blikání (tj. světlo se zapíná a vypíná až 100krát za sekundu). K neviditelnému blikání dochází při frekvencích nad 100 Hz. Typicky je viditelné například přes objektiv fotoaparátu. Lidé na toto "neviditelné" blikání reagují různě, ale může způsobovat řadu nežádoucích účinků, včetně bolestí hlavy, migrény, závratí a únavy očí. U epileptiků může záblesk vyvolat záchvat.

Blikání může být způsobeno

1. špatné spojení,
2. nekompatibilní díly,
3. přetížený nebo vadný zdroj napětí,
4. led-žebřík transformátor, který slouží k vytvoření bezdrátového ovládání v režimu párování,
5. nebo vadný pásek LED.

Nyní se jim budeme věnovat samostatně:

1. Špatné spojení

Blikání, které se objeví po zapojení, je viditelné okem, pokud je připojení špatné. Hlavní příčinou blikání jsou nevhodné nebo uvolněné spoje. Ty mohou rušit a způsobovat náhodné připojování elektřiny. Špatné spoje se obvykle vyskytují u nepájených spojů. Dobře připájené spoje snižují riziko špatného spojení. Uvolnit se mohou také spoje k transformátoru, např. se šroubovými svorkami.

Chcete-li zjistit, zda je problém s pájením na slaboproudé straně, můžete nepájený konektor stisknout prstem. Pokud je příčinou blikání spoj, LED pásek bude blikat, blikání se bude měnit nebo světlo zhasne. Pokud k tomu dojde u pájeného spoje, způsob nápravy spočívá v zahřátí porušeného pájecího spoje, tj. jeho přepájení.

2. Nekompatibilní díly

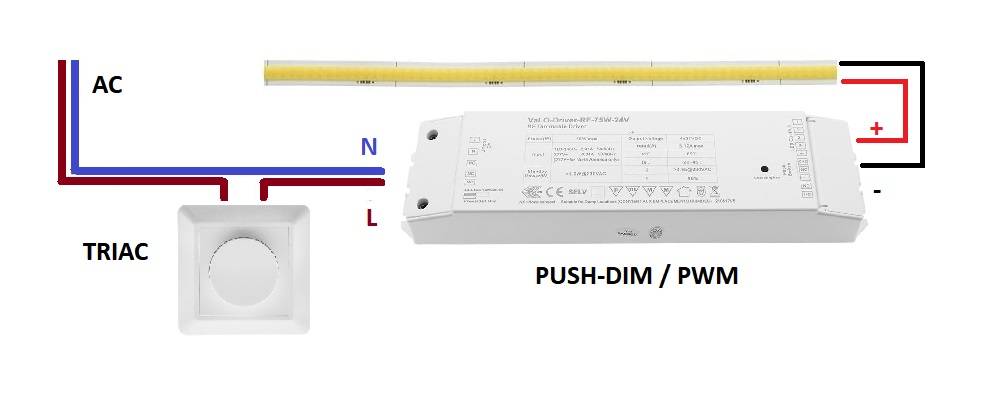

K blikání LED pásku obvykle dochází při jeho stmívání. V takovém případě se nejprve ujistěte, že LED pásek a ovladač jsou kompatibilní se stmíváním. Pokud máte bezdrátový ovladač, ujistěte se, že jsou ovladač a protokoly stmívání kompatibilní. Například ovladač se stmíváním DALI a stmívání 0-10V nejsou kompatibilní. Na obrázku níže je ke stmívači TRIAC připojen transformátor push-dim a PWM. Stmívač s touto kombinací rozhodně nebude fungovat.

3. Přetížený nebo vadný zdroj napájení

Jednou z nejčastějších příčin blikání LED pásků je přetížení LED ovladače (napájecího zdroje, transformátoru). Kvalitní led transformátory mají obvykle ochranu proti přetížení. V případě přetížení se led transformátor zapne a vypne. Led pásky se pak střídavě zapínají a vypínají, což vyvolává dojem, že blikají. Led pásky mohou blikat také v důsledku špatného nebo nesprávně napájeného led transformátoru. Aby se předešlo problémům s přetížením, je třeba zvolit stejnosměrný napájecí zdroj (VDC) s ponecháním rezervy přibližně 15 % pro maximální zatížení. O výběru LED transformátoru jsme více psali v našem článku: V tomto článku jsme se zabývali výběrem transformátoru pro LED pásky.

4. Transformátor v režimu párování pro bezdrátové ovládání

Pokud transformátor s protokolem Zigbee používaný pro inteligentní ovládání bliká, jakmile je poprvé připojen k napájení, je to způsobeno aktivací režimu párování. Transformátory Zigbee přejdou do režimu párování, ve kterém je lze snadno připojit k bezdrátovému ovladači nebo spárovat s můstkem/hubem. Párovací režim trvá tři minuty, poté světla zůstanou trvale svítit, pokud se jim nepodaří najít pár. Více o párování jsme psali například v článku Převzetí ovládání osvětlení pomocí Zigbee, část 5.

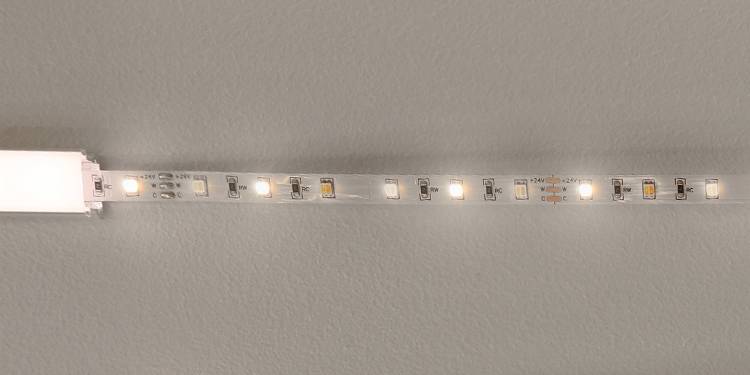

5. Blikající LED pásek je vadný

Blikající pásek LED může být vadný. LED pásky jsou testovány ve výrobě, ale je možné, že při vybalování nebo instalaci pásku došlo k nesprávnému zacházení. Pokud je led pásek příliš ohnutý nebo složený, nebo například jen u led čipu, mohou nastat problémy, a to buď okamžitě, nebo po určité době, kdy se pásek několikrát zahřeje a ochladí. Totéž se může stát v místech připojení led pásků, kde je led pásek spojen s dalším páskem pájením.

Příčinou problému je obvykle čip LED a jeho držák. Čip LED je součástka, která vytváří světlo, a zlatý vodič spojuje čip LED s držákem LED. Pokud nejsou čip LED a držák správně propojeny, může někdy elektřina proudit a někdy ne, což způsobuje blikání diody LED. Když zjistíte, že určitá část pásku LED bliká, stiskněte tuto část LED prstem. Blikání se může změnit nebo zmizet. Tímto způsobem jste lokalizovali vadnou část.

V porovnání se SMD nemají COB zlaté dráty a problém s jejich poškozením je menší. Pokud se chcete dozvědět více o rozdílu mezi SMD a COB led pásky, přečtěte si náš blogový článek Jaký je rozdíl mezi SMD a COB led pásky.

Neviditelné blikání pásku LED

Možná vidíte na snímcích z fotoaparátu smartphonu nějaké čáry a všimli jste si blikání pohybujících se objektů? Jedná se o jev nazývaný neviditelné blikání.

AC 230V vedl stuha

Protože se k přenosu většiny elektřiny na světě používá střídavý proud (AC), elektrická světla blikají. Střídavý proud, jak už název napovídá, je druh elektrického proudu, který mění směr 50 až 60krát za sekundu, podle toho, kde na světě žijete. Obvykle je reprezentován sinusovým průběhem. Naproti tomu stejnosměrný proud (DC) je spojitý a teče pouze jedním směrem.

Vše, co je připojeno k napájení střídavým proudem, při změně směru proudu na okamžik ztratí napájení. Všechna světla tedy fakticky blikají, protože proud stále proudí sem a tam. Jaký druh blikání je pro člověka rušivý, závisí na jeho osobních vlastnostech.

PWM stmívače

Stmívání signálu PWM způsobuje neviditelné nebo někdy i viditelné blikání.

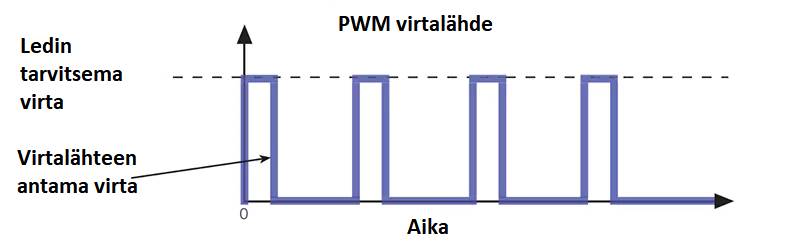

PWM je záměrné střídání režimů zapnutí a vypnutí stejnosměrného zdroje. PWM se používá k simulaci různých jasů nastavením doby mezi režimy zapnutí a vypnutí. Pokud má LED dioda polovinu času jas 0 % (vypnuto) a polovinu času jas 100 %, vytváří to dojem 50 % jasu (zapnuto).

Protože je blikání neviditelné, obvykle nezpůsobuje problémy. Při nahrávání videa je však toto neznatelné blikání katastrofou. Skutečnost, že záznam FPS (snímků za sekundu) kamery není synchronizován s frekvencí napájení, způsobuje, že blikání je výraznější a ve videu viditelné. Tomuto jevu se říká "stroboskopický efekt".

K dosažení požadovaného efektu používají téměř všechny regulátory "měnící barvu" (CCT nebo RGB) a stmívače LED pásků stmívání PWM. Bohužel mnoho PWM stmívačů používá příliš nízkou frekvenci. Pro eliminaci účinků blikání PWM u LED ovladače by měla být frekvence vyšší než 600 Hz nebo vyšší. Většina stmívačů PWM však nemá specifikaci frekvence PWM, což často znamená, že pracují s frekvencí jen několik set hertzů.

Další informace o stmívání LED pásků naleznete v článku na našem blogu Jak stmívat osvětlení LED pásky.



Jak zastavit blikání pásků LED?

Nebojte se, jakmile problém zjistíte, můžete s ním něco udělat. Zde si projdeme různé způsoby opravy blikání LED pásků.

Jak opravit blikání viditelného LED pásku?

1. Nejprve se ujistěte, že jsou všechna připojení - včetně kabelů, konektorů a LED transformátorů - bezpečná. Špatné spoje mohou vytvářet nadměrný odpor, přehřívat se a dokonce způsobit požár. V důsledku toho budou LED pásky samozřejmě blikat.
2. Za druhé je třeba vyměnit nekompatibilní díly, jako jsou ovladače LED a stmívače. Stmívače a ovladače LED jsou díly, které jsou pravděpodobně nekompatibilní. Pro zjištění případných závad je důležité mít k ovládacím prvkům poměrně snadný přístup, abyste je mohli zkontrolovat. Umístění servisních poklopů atd., kde jsou umístěny transformátory, by tedy mělo být promyšleno tak, aby k nim byl přístup.
3. Použijte napájecí zdroj s vyšším výkonem, než jaký vyžaduje LED dioda, nebo vyměňte vadný napájecí zdroj LED diody. Vezměte prosím na vědomí, že pokud je výkon led transformátoru nedostatečný, není možné připojit stejné led světelné pásky k několika led transformátorům. Led transformátory mají různé doby spuštění, takže transformátor, který se spustí jako první a nemá dostatečný výkon, spustí ochranu proti přetížení, vypne se a poté se znovu spustí. Každý regulátor pak pokračuje ve spouštění a zastavování... Nonstop smyčka je kompletní.
4. Poškozené světlo s LED páskem je třeba vyměnit, a to buď celé, nebo jeho poškozenou část. Led pásek musí být vyměněn, pokud je ohnutý nebo zkroucený tak, že je narušeno napájení.

Jak opravit blikání NEVIDITELNÉHO LED pásku?

Takzvané neviditelné blikání se může projevovat jako slabé bzučení nebo praskání ve světle nebo na předřadnících. Blikání se může projevovat také přes objektiv fotoaparátu. Lidé jsou individuální a vnímání blikání se liší. Zde jsou tipy, jak mít toto neviditelné blikání pod kontrolou.

1. Pokud je to možné, používejte kvalitní LED transformátory a nízkonapěťové (12V nebo 24V) LED pásky, vybrané s dostatečně velkou rezervou zatížení. LED transformátory přispívají k provozu LED pásků bez blikání tím, že převádějí vysokonapěťový střídavý proud na konstantní nízké napětí.
2. PWM je technika velmi rychlého zapínání a vypínání LED při jmenovitém proudu. Pokud není cyklus dostatečně rychlý, lidské oko jej může zaznamenat jako blikání. Pracovní cyklus, tedy doba, po kterou je LED dioda zapnutá, v poměru k celkové době jednoho úplného cyklu, určuje úroveň jasu LED diody. O stmívání PWM jsme více psali v našem článku.
3. S transformátorem používejte vysoce kvalitní stmívače s vysokou obnovovací frekvencí blízkou 1 kHz.
