Vnitřní schodiště zůstávají často překvapivě tmavá a vyžadují dodatečné osvětlení. Pokud nejsou k dispozici žádné osvětlovací body na stěnách nebo stropě, je jedním z účinných způsobů investice do stupňovitého osvětlení. Osvětlení schodiště, které vyrobil zákazník společnosti LedStore, bylo dokončeno rychle a zákazník byl s osvětlením schodů velmi spokojen. Na dřevěných schodištích obvykle nejsou nutné žádné úpravy a instalace světelného LED pásu je snadno proveditelná. K připevnění profilu stačí přišroubovat dva šrouby na každý schod, a to ve spodní části schodu. Pokud máte zásuvku pro transformátor, můžete celou rekonstrukci provést sami. Náklady na příslušenství pro tuto renovaci vyšly na necelých 600 eur. Příkon LED diod na 12 metrů je 86 W a světelný tok pro schodiště je přibližně 4 800 lumenů.

Součásti a stupně osvětlení schodiště

Pro stupňové osvětlení byl použit 24V LED pásek HELMI 7,2 W/m se svítivostí 500 lumenů/m. Zvolená barva světla byla neutrální bílá 4000 K a zvolený profil byl nízkoprofilový povrchový profil z kartáčovaného hliníku 8x17x2500. Jako zdroj byl použit 24V DC RF 100W transformátor pro bezdrátové ovládání a stmívací tlačítka byla jednodílná tlačítka z řady VaLO.

Shrnutí jednotlivých kroků:

  1. Řezání hliníkových profilů na správné rozměry.
  2. Řezání pásků LED na míru profilům.
  3. Pájení propojovacích vodičů k LED páskům.
  4. Upevnění pásků LED na profily.
  5. Testování výkonu.
  6. Upevnění lišt LED na místo.
  7. Nárazové vedení k transformátoru.
  8. Připojení transformátoru a spárování bezdrátových tlačítek.
  9. Upevnění tlačítek v požadované poloze.
  10. Použití může začít!

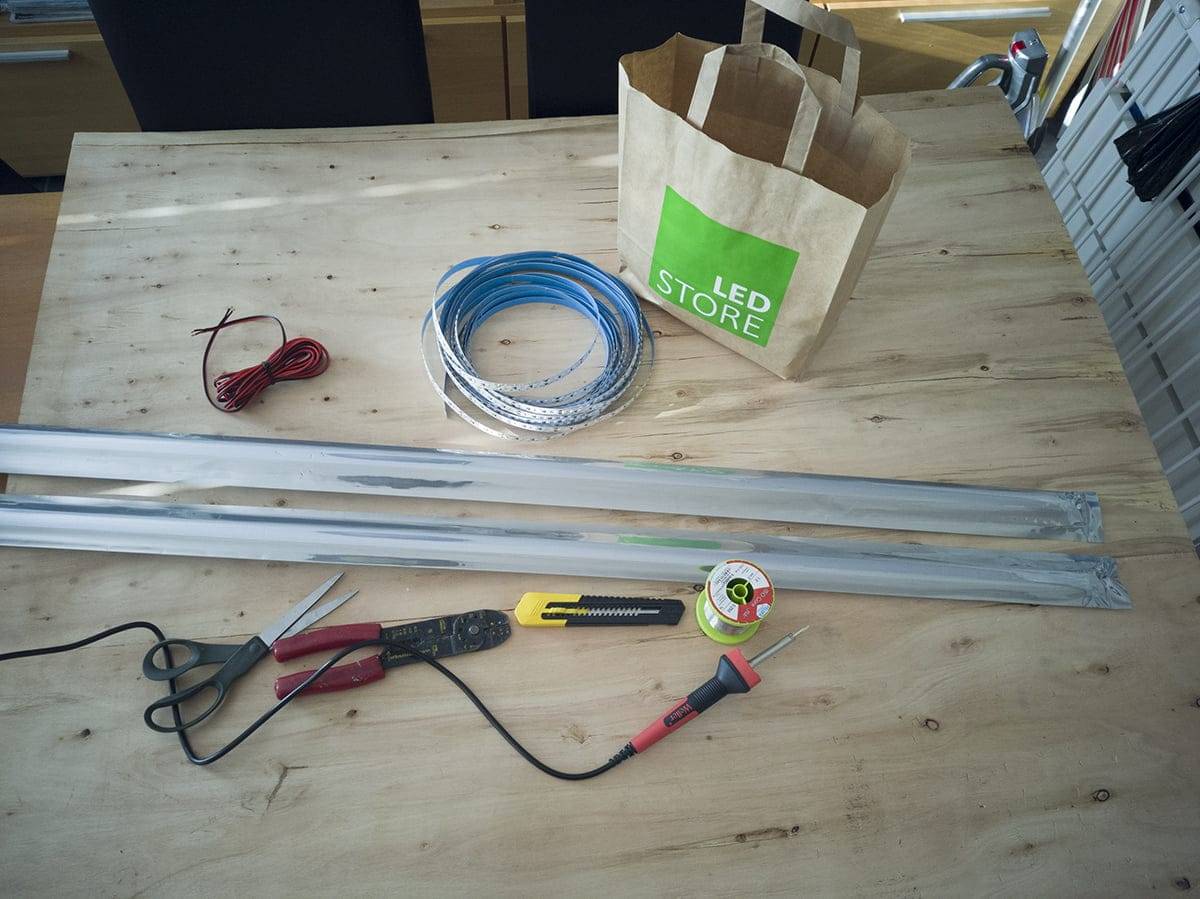

Příslušenství pro stupňové osvětlení.
Pro stupňové osvětlení jsme potřebovali LED pásek, hliníkový profil, plech, cín a nízkonapěťový kabel. Nůžky, odizolovací kleště a řezací nůž byly potřeba také k vytvoření spojů pásků a k jejich odstřižení.

Řezání hliníkových profilů a děrování led pásků

Hliníkové profily byly nařezány na správnou délku pomocí stolní pily. Pokud není k dispozici kotoučová pila, je hliník řezán také pilkou na železo. Profily lze řezat s plastovým krytem. Po řezání je třeba z vnitřní strany profilu očistit kovové odřezky, aby bylo možné LED pásek připevnit na čistý kovový povrch. Při práci s LED páskem je třeba brát v úvahu body řezu LED pásku, které jsou 7,2 W/m na pásku v intervalech 5 cm. Body řezu jsou označeny měděnými body, které zároveň slouží jako body děrování. Slaboproudé pásky může pájet uživatel i bez elektrotechnické kvalifikace. Povrch LED pásku má průhledný, tenký a nežloutnoucí silikonový povrch, proto je třeba použít ostrý nůž i k odlepení silikonové ponožky v místě děrování. Silikon není k pásku přichycen, takže jde pěkně dolů. Pásek LED a kabel jsou lehké, takže je nejlepší jeden nebo druhý při děrování zajistit na místě. Když je druhý přilepený k podkladu, je zarovnání s děrovacími body snazší.

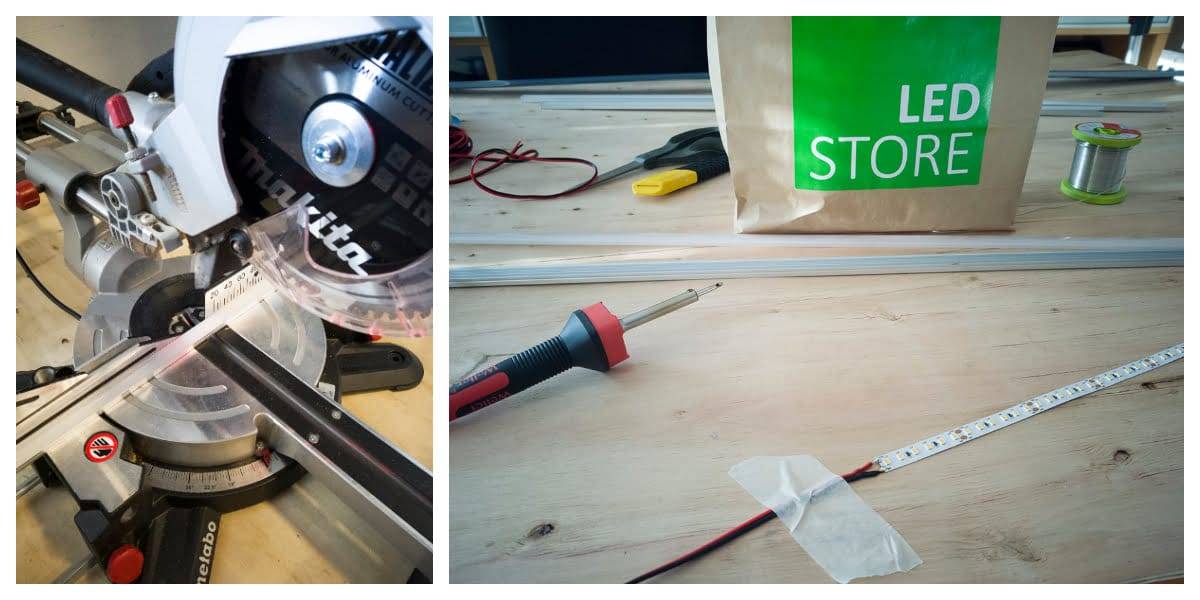

Obrázky řezání profilů a děrování pásku LED krok za krokem.
Hliníkové profily se řežou kotoučovou pilou na správné rozměry. Připojovací vodiče jsou připájeny k LED pásku.

Instalace profilů LED

Po zapojení LED pásků byla všechna světla na jednotlivých stupních otestována postupným připojením k transformátoru. Šířka zakřivených schodů se lišila, proto byly světelné pásky na schodech očíslovány, aby bylo snadné je seřadit ve správném pořadí.

Sekvence profilů LED

Správné pořadí kolejnic bylo zkontrolováno ve fázi upevňování. Byly použity plastové příchytky dodávané s profily. Příchytky byly přišroubovány asi po půl metru a profily do nich přesně zapadly. LED lišty a jejich vodiče jsou lehké, takže upevnění je velmi pevné, i když se na jeden krok použijí pouze dvě svorky.

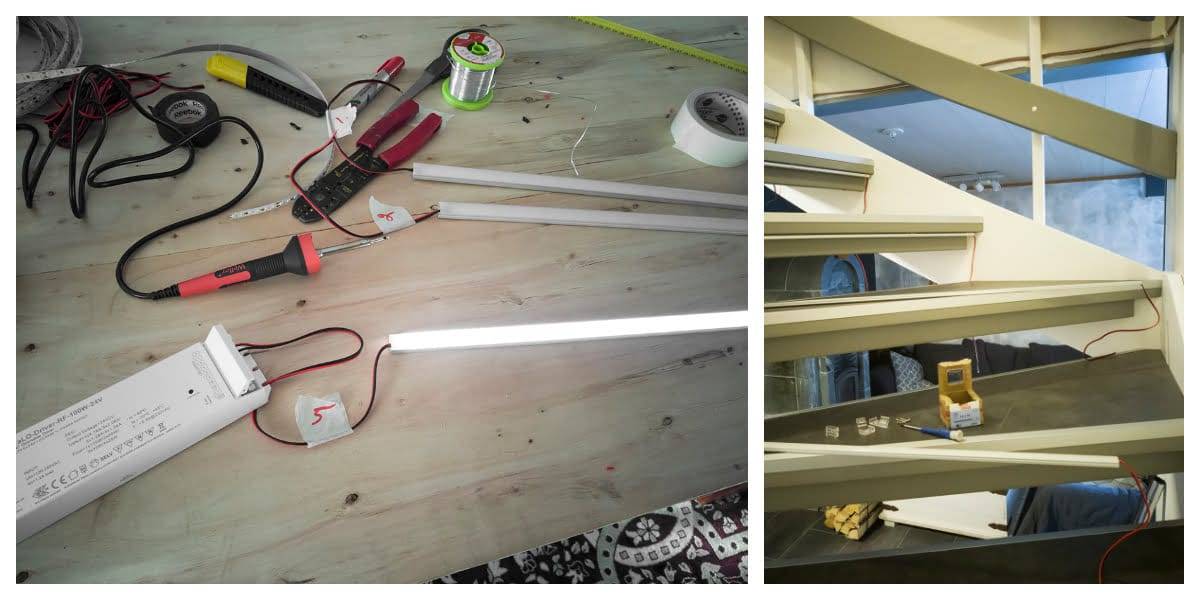

LED lišty by měly být před instalací na spodní část schodiště otestovány na výkon.
LED pásky jsou připevněny k profilům a před instalací otestovány. Očíslované LED lišty jsou připevněny ke spodní části schodiště pomocí držáků.

Pistonování spojovacích kabelů

Spojovací kabel byl dvoužilový slaboproudý kabel, na kterém byly stočeny vodiče všech kolejnic. Jedná se o nejpracnější fázi projektu, protože pájení muselo být provedeno na místě mezi schody nebo pod nimi. Jakmile byly spoje provedeny, byly izolovány elektrickou páskou a zalisovány bílým vodičem.

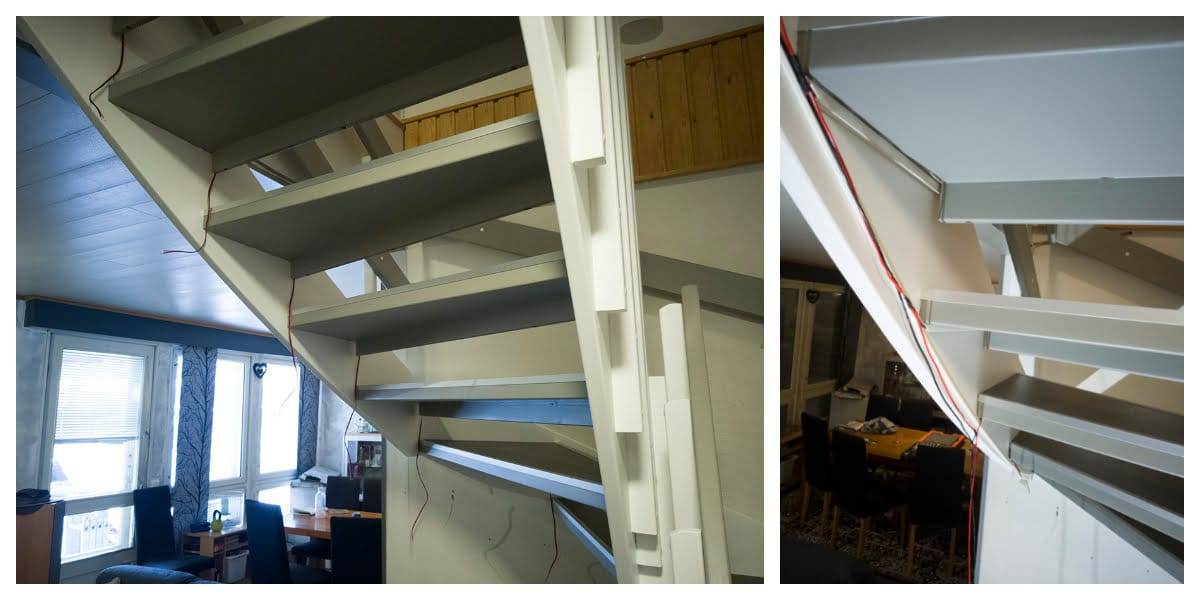

Dráty jsou připojeny pod schody a nakonec ukryty v kabelovém žlabu.
Spojovací dráty byly do kolejnic zatlučeny do hloubky každého otvoru tak, aby překrývaly linii rámu, která má být zatlučena. Kabely vycházející z kolejnic jsou skryty v kanálu. Kmenové vedení spojuje kabely s napájením.

Připojení transformátoru

Transformátor byl napájen a stmívače byly spárovány s transformátorem. Stmívací tlačítka byla umístěna na začátku a na konci schodiště. Tímto způsobem fungovalo ovládání a stmívání z obou směrů. Tlačítka byla připevněna pomocí rámečkové pásky dodané v balení, protože nebylo žádoucí dělat otvory pro šrouby ve zdi. K jednomu RF transformátoru lze spárovat až čtyři bezdrátová tlačítka nebo dálkové ovladače.

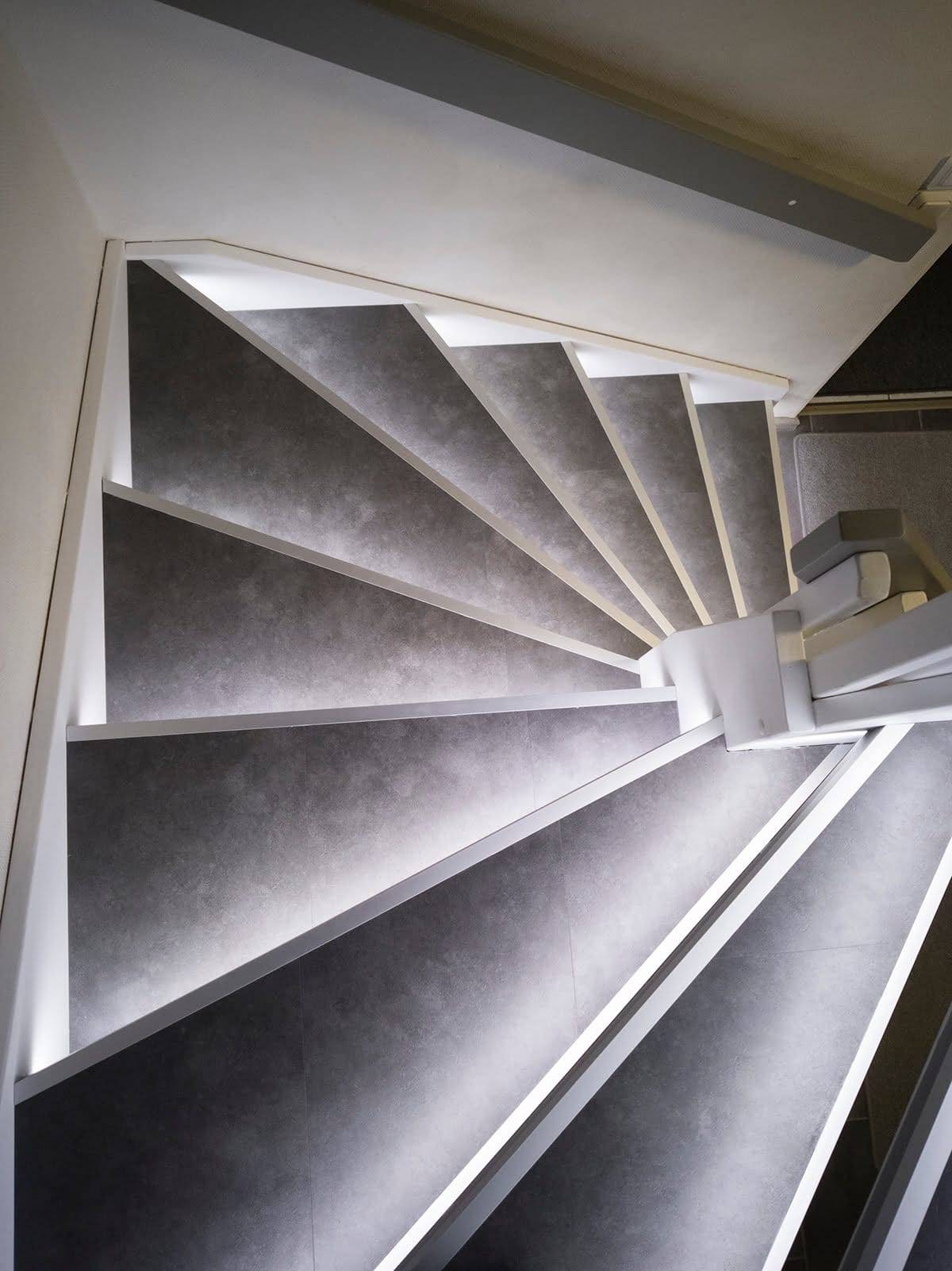

Schodiště při pohledu shora s rozsvícenými světly.
Když jsou světla zapnutá, celé schodiště je efektivně osvětleno a osvětlení zvyšuje viditelnost schodiště. Používání schodiště je snazší, protože se zvýší kontrast mezi jednotlivými stupni.

Proč investovat do krokového osvětlení

Vyplatí se investovat do osvětlení schodiště, protože díky němu vypadá stylově. Kromě toho stupňové osvětlení výrazně zvyšuje úroveň osvětlení celého schodiště. Světlo se odráží od stupňů a boční stěny. Na obrázku jsou světla nejjasnější. Osvětlení lze také plynule ztlumit tlačítkem podle nálady a požadavků. Stmívač má vnitřní paměť, takže se světla zapnou na úrovni jasu, na které zůstala při vypnutí. Konečný výsledek byl velmi zdařilý a elegantní. Světla neoslňují ani při pohledu zespodu, protože LED lišty zůstávají za předním přechodem schodů.

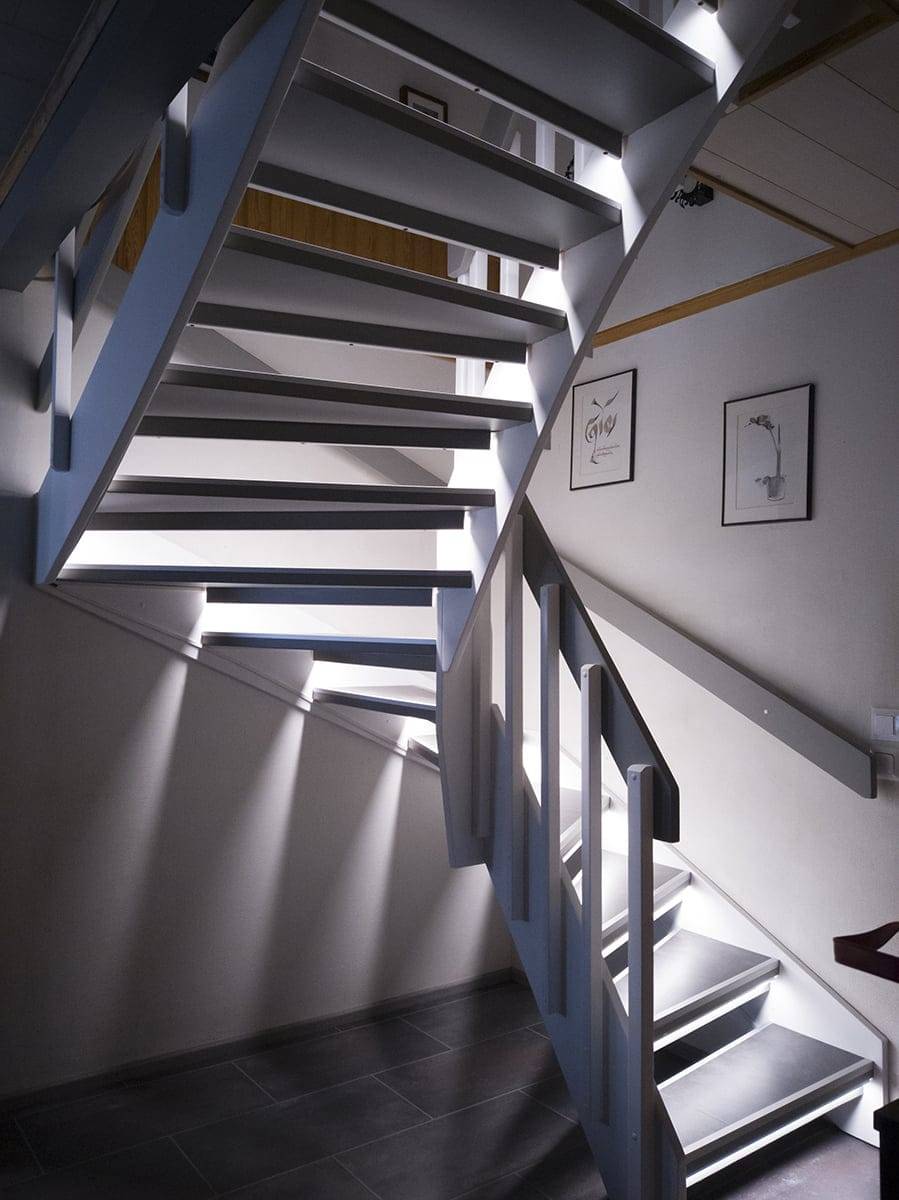

Připravte krokové osvětlení, rozsviťte světla.
Osvětlení schodiště je připraveno. Na obrázku je vidět, že osvětlení není zespodu oslnivé.
