Nepřímé světlo procházející stěnou je měkké a příjemné. Pokud je svítidlo navíc vybaveno plynulou regulací teploty barvy bílého světla a stmíváním, máte vždy zaručeno, že se přizpůsobí vašemu interiéru a náladě! S kulatými nástěnnými svítidly LedStore jsme realizovali dva různé projekty osvětlení interiéru. V tomto článku vás seznámíme s projektem a náklady na něj!

Potřeba renovace vnitřního osvětlení a výběr svítidel, Eclipse

Místnost potřebovala pěkný ústřední bod na zcela bílé stěně a více osvětlení také nebylo na škodu. Další potřebou bylo dodat pracovnímu místu dekorativní nádech, protože na stěně nebyly žádoucí žádné změny. Nástěnné led svítidlo Eclipse je k dispozici v bílé a černé barvě s matným práškovým lakem, což je výhodou například při instalaci svítidel vedle sebe. Matný povrch poskytuje nižší odrazivost, takže světelné obrazce zůstávají pravidelné ve všech směrech. Svítidla se objednávají jednotlivě, takže jejich počet, barvu a velikost lze zvolit přesně podle potřeby. K dispozici jsou dvě velikosti, 30 cm a 15 cm. Větší svítidla Eclips jsou vzdálena 50 mm od stěny a menší svítidla Eclips jsou 37 mm, tedy o 13 mm níže. Svítidla lze instalovat jednotlivě nebo ve skupinách. Díky regulaci Kelvinů nebo teploty barev jsou svítidla vhodná pro všechny odstíny interiéru a mají také vysoký index podání barev, což znamená, že světlo reprodukuje všechny barvy prostředí přesně tak, jak mají být. Pro nástěnnou sadu LedStore byly vybrány dvě bílé velké a tři malé, dvě černé a jedna bílá Eclipse. Pro plochu o rozměrech 120 × 70 cm byl zvolen sestupný tvar zleva doprava. Celkový výkon potřebný pro svítidla z transformátoru a zátěže je 70 W, proto byl ze sortimentu LedStore vybrán 75W bezdrátový řídicí transformátor Zigbee a bezdrátový ovladač pro řízení teploty barev a stmívání. Pro stolní sestavu za psacím stolem byly vybrány dva černé Eclipse, velký a malý, které se vzájemně propojují v pravém horním rohu o něco většího Eclipse.

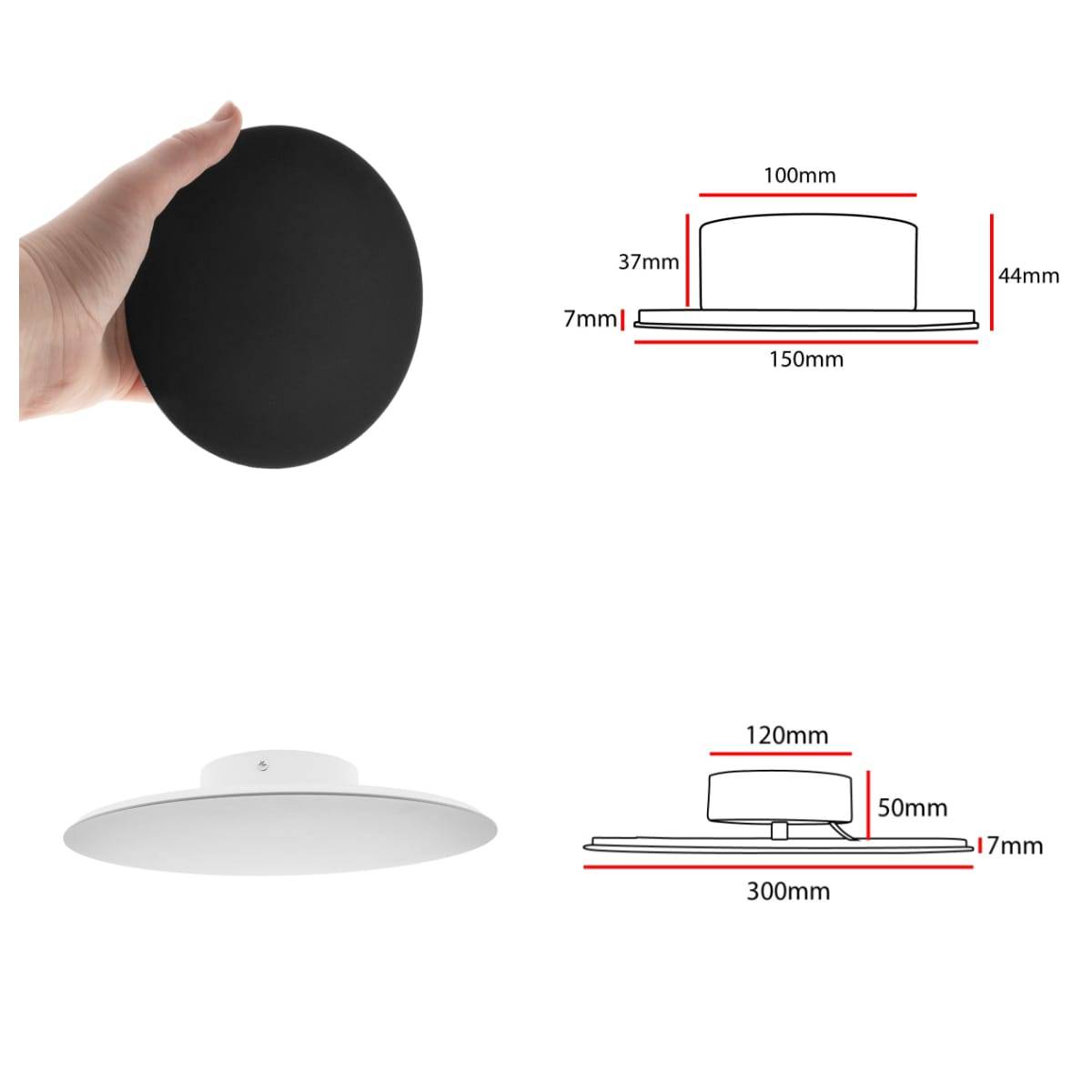

Nástěnné svítidlo Eclipse je k dispozici ve dvou barvách a dvou velikostech. Vnější průměr 15 cm má výkon 10 W a větší 30 cm Eclipse má výkon 15 W. Světelný výkon je 800 lumenů a 1200 lumenů. Barvy jsou bílá a černá u obou velikostí.

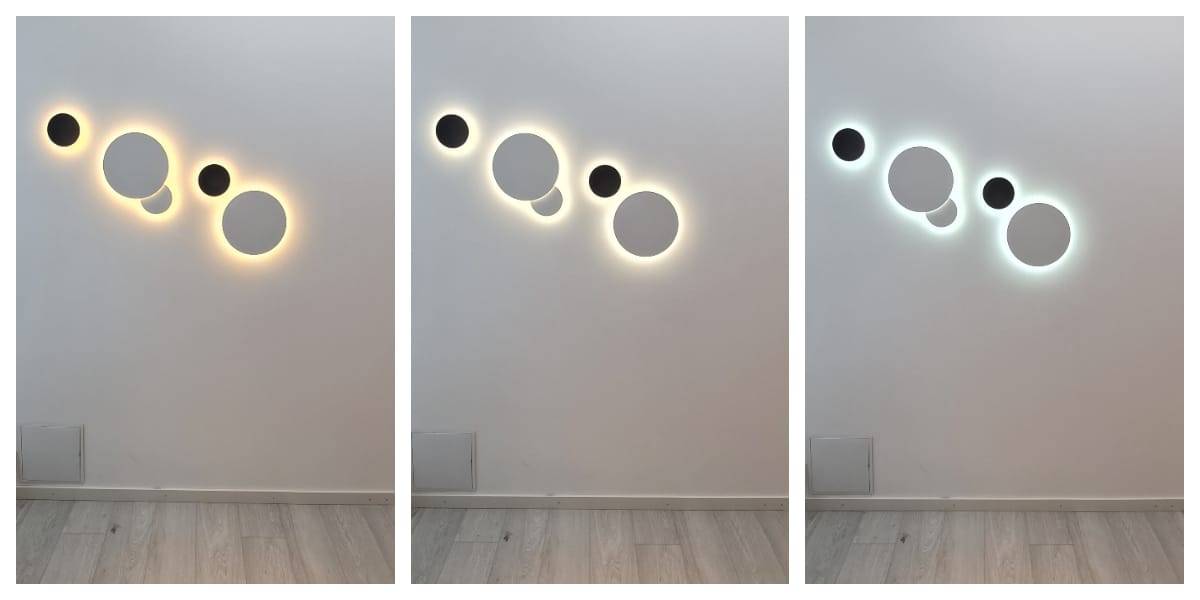

Světlo svítí rovnoměrně ze zadní strany svítidla směrem ke stěně, takže při pohledu ze strany nedochází k oslnění. Níže uvedený obrázek znázorňuje změny barevné teploty svítidla.
Teplé, neutrální a studené světelné tóny. Odstín lze plynule nastavit v rozmezí 2800 K až 6000 K. Svítidla jsou navíc stmívatelná. Na obrázku je také vidět servisní poklop pro přístup k transformátoru.

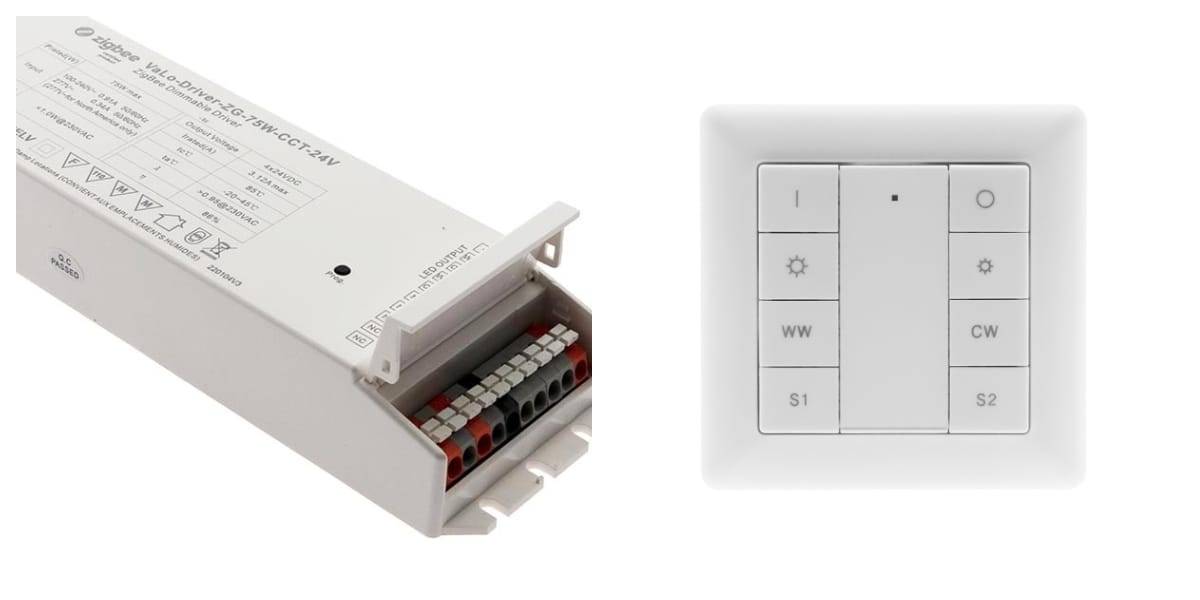

Mezi transformátorem a řídicí jednotkou je navázáno bezdrátové spojení a řídicí jednotku lze libovolně umístit na libovolné místo. Transformátor Zigbee je také možné připojit k řídicímu systému chytré domácnosti, např. k Hue , Smart things nebo Home assistant. Transformátor i ovladač musí být výrobky Zigbee. Alternativou je použití RF zařízení pro bezdrátové ovládání, která nemají funkci chytré domácnosti.

Implementace nástěnného osvětlení pomocí Eclipse

Aby bylo možné sádrokartonovou stěnu nastavit, bylo nutné vést uvnitř stěny kabely osvětlení k transformátoru a ve stěně byl instalován servisní poklop. Pracovní kroky byly následující:
  1. Vyrobte si šablony a zakreslete do nich umístění lamp.
  2. Proveďte otvory ve stěně a v případě potřeby ve výztuze pro kabelový vstup a servisní poklop.
  3. Vytáhněte síťový napájecí kabel k transformátoru v servisním poklopu (vyžaduje odborníka) a připravte slaboproudé kabely ke svítidlům.
  4. Vyplňte otvor ve stěně pro kabeláž, zabalte, vymalujte/vytapetujte stěnu a nainstalujte servisní poklop.
  5. Nainstalujte držáky do zdi na správná místa a připojte instalované vodiče k vodičům svítidel, např. pomocí konektorů žárovek Wago, a připevněte svítidla k držákům.
  6. Spárujte transformátor a regulátor a osvětlení je připraveno k použití.

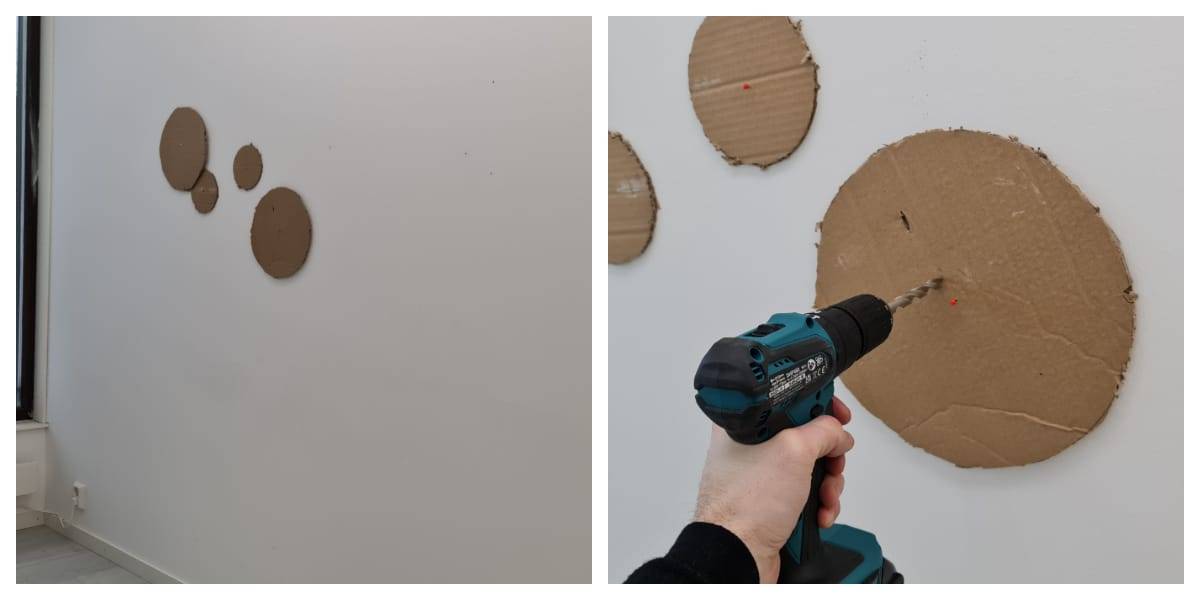

Nejdříve byly stanoveny polohy svítidel a vyvrtány otvory pro kabely. Montážní misky mají rozměry 120 mm a 100 mm, takže otvor nemusí být uprostřed svítidla.

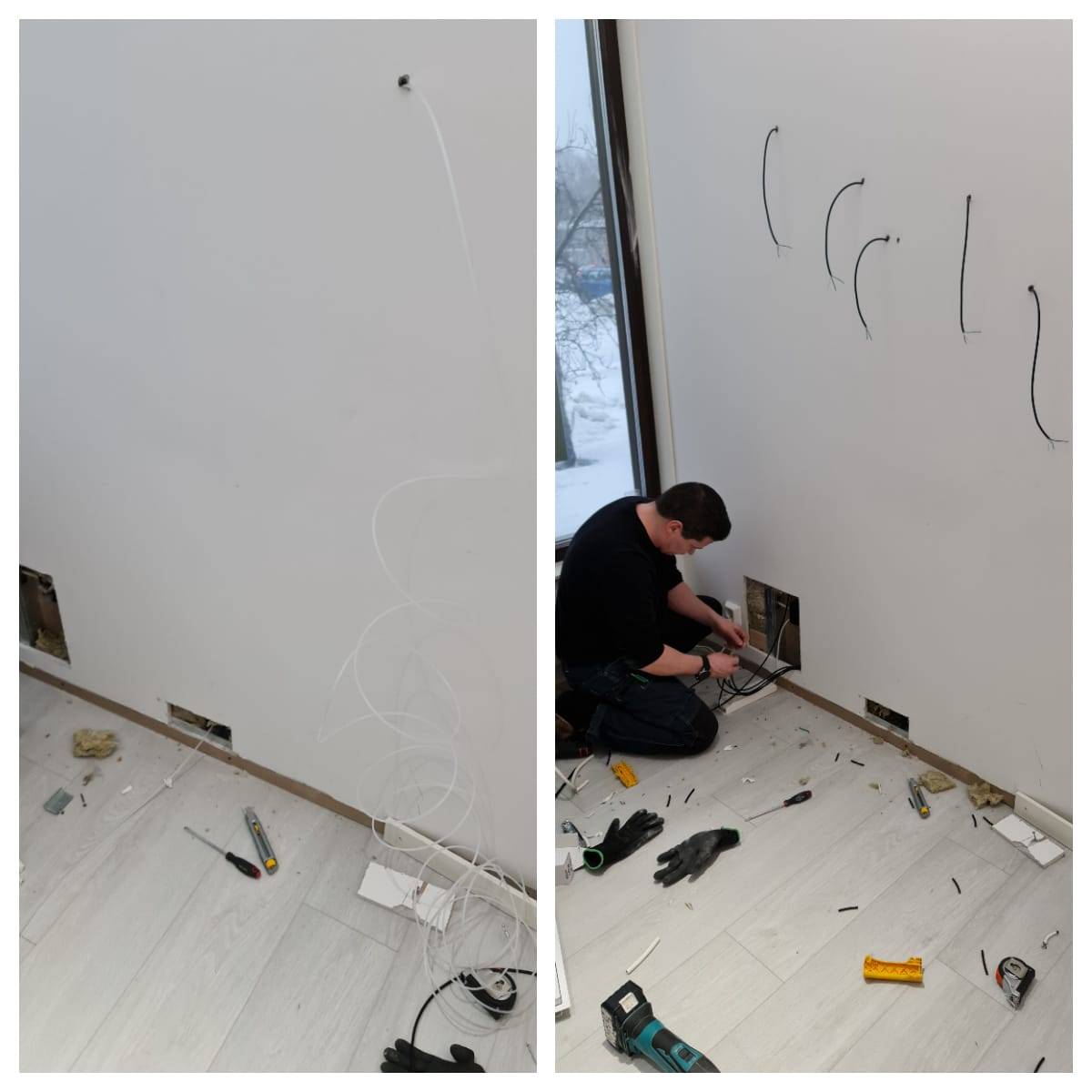

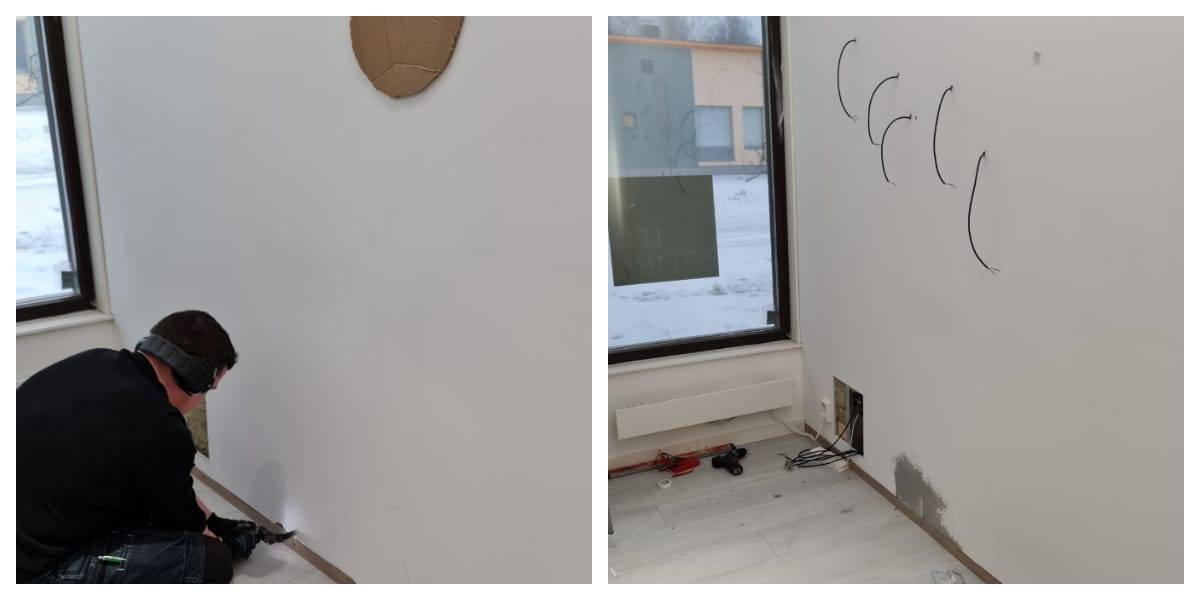

Pomocí skládačky byly do zdi vyřezány otvory pro vedení kabelů ke svítidlům. Vedle otvoru servisního poklopu byl mezi sloupy vytvořen otvor pro vytažení vodičů. V plášti byly vytvořeny otvory pro vodiče, aby mohly vést do servisního poklopu. Pro zajištění správné regulace barevné teploty světel byl použit třížilový slaboproudý kabel 3x0,5 mm2.
Kromě servisního poklopu byl ve stěně vytvořen menší otvor a dráty byly vytaženy pomocí tažné pružiny. V dutině byl vyvrtán otvor, kterým bylo možné vést vodiče k transformátoru. Elektřina byla do nových světel rozvedena ze zásuvky vedle servisního poklopu. Práce na elektrické síti si vyžádaly odbornou návštěvu. Práce na nízkém napětí si může spotřebitel provést sám, pokud se v této problematice vyzná :).

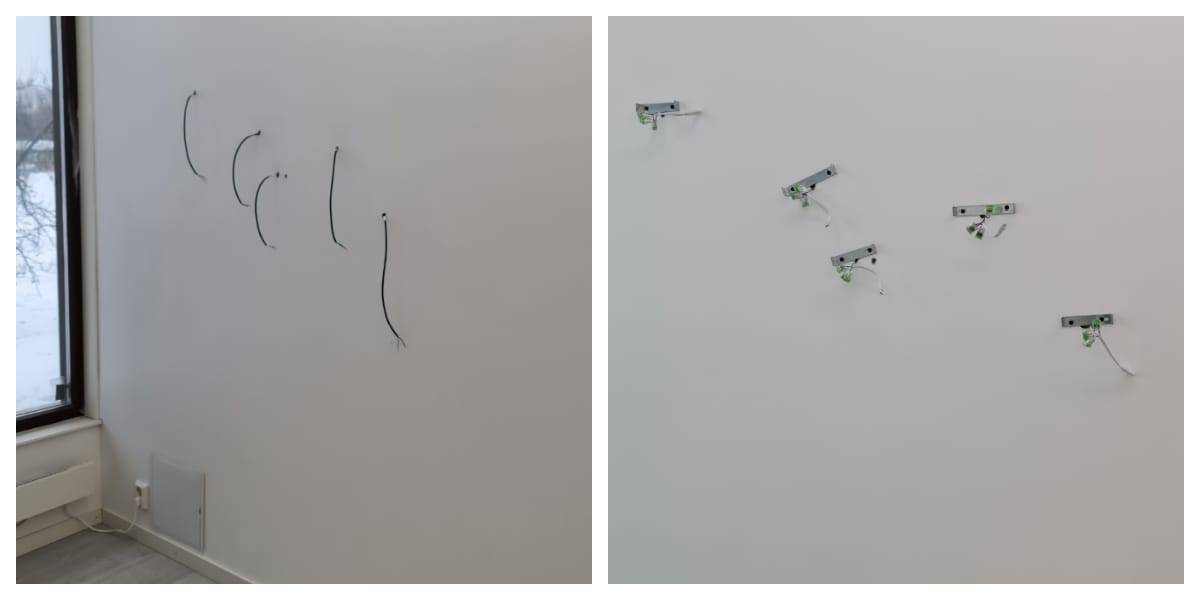

Veškerá elektroinstalace a transformátor byly přivedeny dovnitř stěny. Pro montáž byly do zdi přišroubovány nástěnné držáky a k montážním vodičům Wagoa byly připojeny vlastní rychlospojky Eclipse.
Provozní poklop má rozměry 33x33 cm. V případě potřeby jsou k dispozici i menší rozměry, ale v tomto prostoru zůstává servisní poklop za nábytkem. Veškerá elektroinstalace a transformátor mohou být umístěny uvnitř stěny. Pro montáž byly do zdi přišroubovány nástěnné konzoly. Vzhledem k tomu, že svítidla jsou kulatá, nemusí být držáky v jedné přímce. Svítidla byla ke svítidlům připojena třemi dvoupolohovými pákovými konektory na každé svítidlo, ke kterým byl připojen vlastní rychlospojka Eclipse. Červený vodič se připojuje ke kladnému napětí, černý vodič vytváří studenou bílou a bílý vodič teplou bílou. Přepínač regulace teploty barev svítidla byl odstraněn, aby bylo možné světla plynule ovládat. Při instalaci s přepínačem teploty barev bude svítidlo pracovat s jednou ze tří zvolených teplot barev (teplý, neutrální, studený odstín).

Párování s bezdrátovými ovladači Zigbee

Jakmile jsou svítidla nainstalována a zapnuto napájení, lze je připojit buď k jednomu řídicímu prvku, např. nástěnnému řídicímu prvku, nebo ke dvěma/více řídicím prvkům prostřednictvím inteligentního řídicího systému. Nezapomeňte vložit baterie, pokud máte dálkový ovladač, a sejmout ochranný kryt ze zadní strany baterie, pokud máte nástěnný ovladač. Pokud postačí jediný regulátor, není třeba párovat žádný inteligentní regulátor. Transformátor má vestavěný přijímač, se kterým je řídicí jednotka spárována. O párování jsme psali v článku Ovládání osvětlení pomocí Zigbee, část 1. Například párování s bezdrátovým nástěnným ovladačem se snadno provede čtyřnásobným stisknutím tlačítka prog na transformátoru, čímž se otevře párovací spojení. Přibližte ovladač k transformátoru (ve vzdálenosti menší než 10 cm) a nejprve stiskněte tlačítko zapnutí ( I ), aby se zařízení "probudilo" a rozblikala se zelená kontrolka. Poté jednou stiskněte tlačítko pro zvýšení jasu (pod tlačítkem zapnutí). Chvíli potrvá, než se naváže spojení. Po jeho dokončení kontrolky dvakrát bliknou. Tento způsob připojení se nazývá párování TouchLink. Průvodce párováním dálkového ovladače naleznete v odkazu na produkt v internetovém obchodě pod odkazem Soubory: https://ledstore.fi/tuote/langaton-led-himmennin-valo-zigbee-4-ryhm%C3%A4n-cct-kaukos%C3%A4%C3%A4din. O párování pomocí rozbočovače/bridge jsme psali v článku Ovládání osvětlení pomocí Zigbee, část 2.

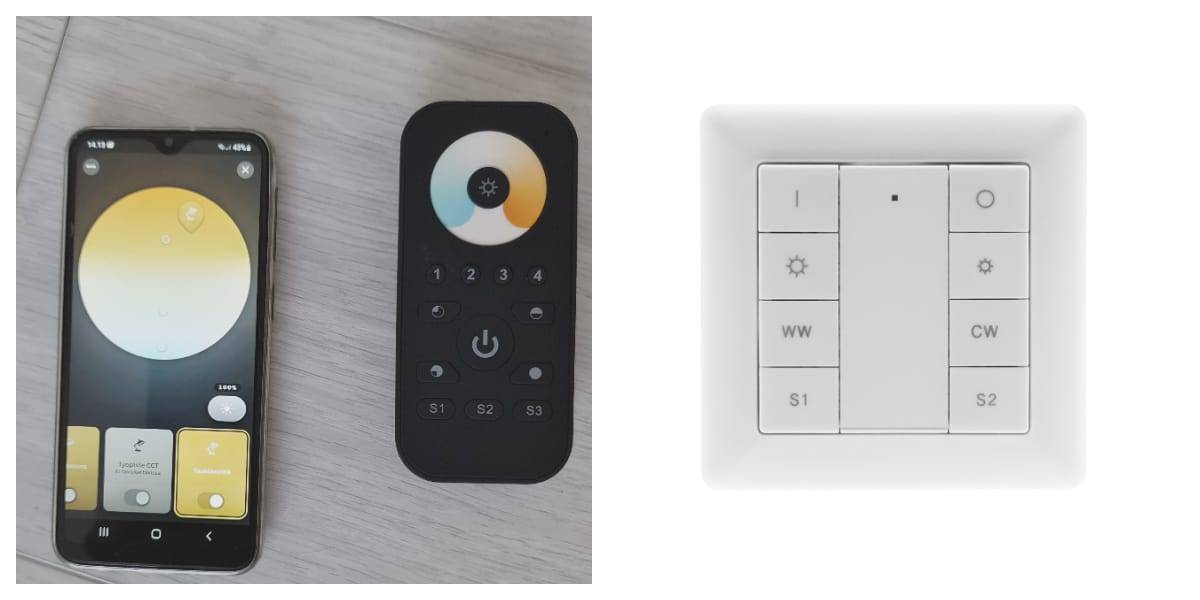

Existují různé možnosti ovládání nástěnného osvětlení. Vlevo je dálkový ovladač připojený k aplikaci Philips Hue. Nástěnný ovladač lze také připojit k ovládání Hue, což umožňuje programování a časování. Není třeba povolovat chytré ovládání, protože bezdrátový ovladač lze spárovat s transformátorem i bez rozbočovačů nebo aplikací. Ovladače umožňují plynulé nastavení jasu a teploty barev světla.

Náklady a čas strávený na závěsném uměleckém díle

Pět přístrojů Eclipses, 75W RF transformátor, propojovací kabely a bezdrátový ovladač stojí celkem 593 eur (včetně DPH). Kromě toho bylo zapotřebí barvy, stěrky, konektorů a nářadí a také profesionální elektrikářské dovednosti. Peníze poskytly 60 W výkonu LED svítidla a nepřímé osvětlení o svítivosti 4800 lumenů. Tento projekt zabral celkem 8 hodin efektivního pracovního času. Pro jednodušší a rychlejší realizaci je možné sloup vyfrézovat například za 7-10 cm vysokou lištou. Pokud navíc příčka nemá vlněnou nebo podobnou izolaci, je dovoz vodičů rychlejší, protože k jejich vytažení není potřeba tahací šňůra. Samotná svítidla vyžadují tak malé otvory ve stěně, že pokud je povrch stěny čistý, není třeba vůbec malovat. V nejjednodušším případě lze projekt dokončit přibližně za 3 hodiny práce.

Nepřímé osvětlení zpoza stěny nebo nábytkového panelu

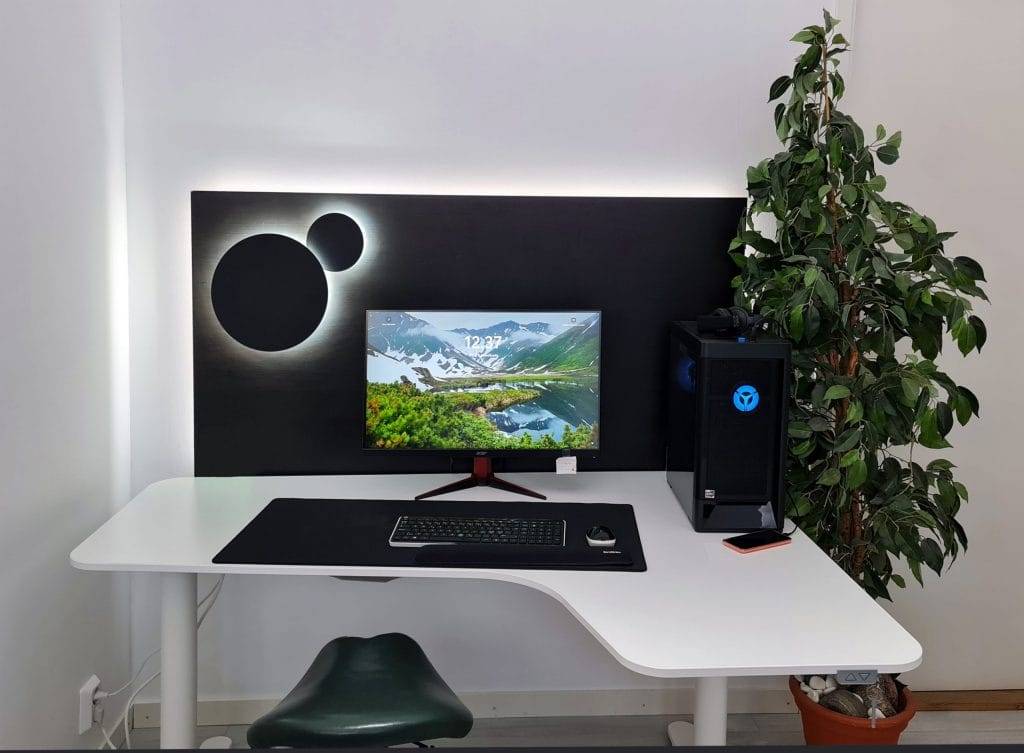

Nástěnná svítidla Eclipse jsou také ideální pro montáž například na nábytkové panely. Na obrázku je zobrazeno řešení, kdy se deska stolu ve tvaru včelí plástve proměnila v osvětlovací prvek za pracovní stanicí. Bezdrátový řídicí transformátor o výkonu 50 W má v zadní části panelu vyfrézovaný otvor. Tloušťka transformátoru je pouhých 33 mm ve srovnání s 35 mm tloušťkou nábytkového panelu. Kromě toho byla za panel namontována 25mm římsa, na kterou byla připevněna LED stopa pro osvětlení podél stěny. Cena za osvětlení a ovládání tohoto balíčku byla pouze 466 e (včetně DPH). Stačí jednotku pomocí šroubů zvednout na stěnu a připojit ji k zásuvce, protože zástrčka je připravena k použití. Nástěnné svítidlo lze snadno ovládat bezdrátově pomocí regulace teploty barev a stmívání. Podrobnější popis projektu, který si můžete udělat i sami, si přečtěte v dalším článku na našem blogu. Níže je ochutnávková fotografie tohoto projektu v hotovém stavu. Pokud máte zájem o svítidla uvedená v tomto článku, rádi vám poskytneme další informace. Můžete také navštívit naši prodejnu na adrese Koivuhaas, Mesikukantie 16, 01300 Vantaa, Vantaa. V našich showroomech All in One jsou k dispozici všechny výrobky uvedené v tomto článku. Pod jednou střechou obsluhujeme všechny skupiny zákazníků od spotřebitelů až po dodavatele. Podívejte se do prodejny.
