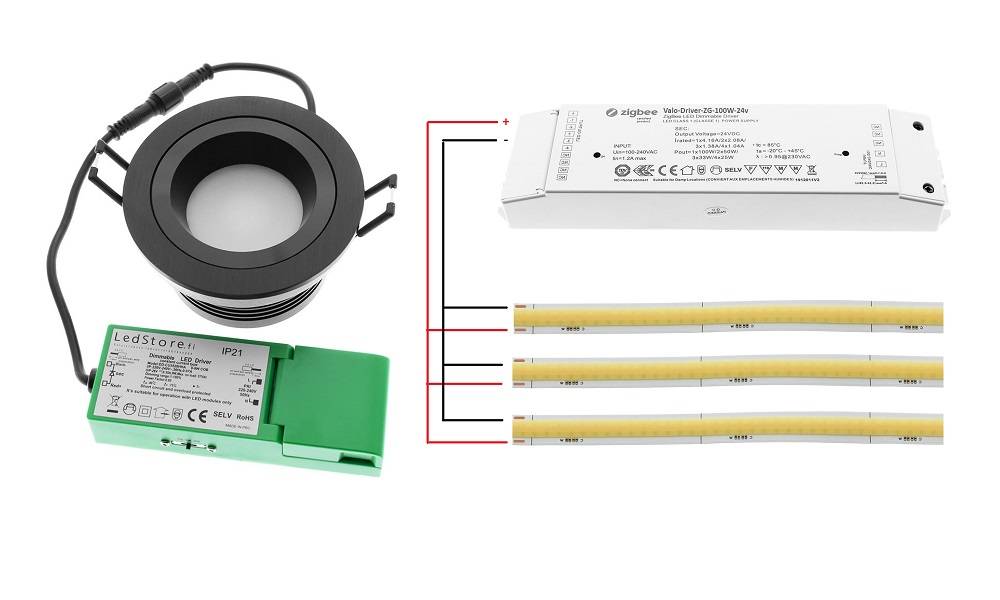

Vzhledem k velkému množství dostupných možností může být někdy obtížné najít správný transformátor LED. V tomto článku se budeme zabývat otázkou konstantního proudu nebo stejnosměrného napětí. Konstantní proud (CC) a konstantní napětí (CV). Odpovíme na otázky, proč a kdy jsou potřeba, a projdeme si jejich vlastnosti.
Co je to LED transformátor?
LED transformátor je zařízení, které reguluje množství proudu tekoucího do LED obvodů. Všechny transformátory jsou buď napěťové (CV), nebo proudové (CC), případně obojí. Vyvstává otázka, který z ovladačů potřebujete? Jednoduchá odpověď zní, že to závisí především na vašem LED svítidle. O ledkových transformátorech jsme na blogu psali již dříve, takže zde najdete více informací na toto téma.
Jak funguje LED?
LED diody jsou dnes nejrozšířenějším zdrojem světla. LED diody jsou polovodičové diody, které vznikají spojením dvou mírně odlišných materiálů a vytvořením přechodu PN (kladný a záporný).
Díry typu P mají navíc kladný náboj a elektrony typu N mají navíc záporný náboj. Jejich spojením do přechodu PN vzniká stejnosměrným proudem světlo.
Barva světla závisí na materiálech použitých v polovodiči. Více informací o technologii LED si můžete přečíst v našem článku Co je LED?
Stejně jako jiné polovodiče i LED diody umožňují průchod proudu vpřed, ale zabraňují průchodu proudu vzad. LED dioda vytváří světlo, když jí prochází elektrický proud od anody (+) ke katodě (-).
Proudové charakteristiky LED a teplotní koeficient
Stejně jako tradiční diody s přechodem PN jsou i LED diody závislé na velikosti proudu protékajícího dopředným napětím. Malé změny napětí způsobují velké změny proudu.
Obvykle je dopředné napětí (volty) LED 2-3,5 V při dopředném proudu 10-200 mA. To znamená, že velikost proudu se dramaticky zvyšuje i při malé změně napětí.
Někdo by si mohl myslet, že když je napětí LED diody pevné, je pevně daný i proud. To znamená, že konstantní napětí nebo konstantní proud je stejný.
Poměr napětí a proudu LED diod není ve skutečnosti pevný, ale mění se s teplotou. Takže zatímco napětí je pevné, proud není pevný, ale mění se s teplotou. Je to proto, že LED je dioda a má záporný teplotní koeficient.

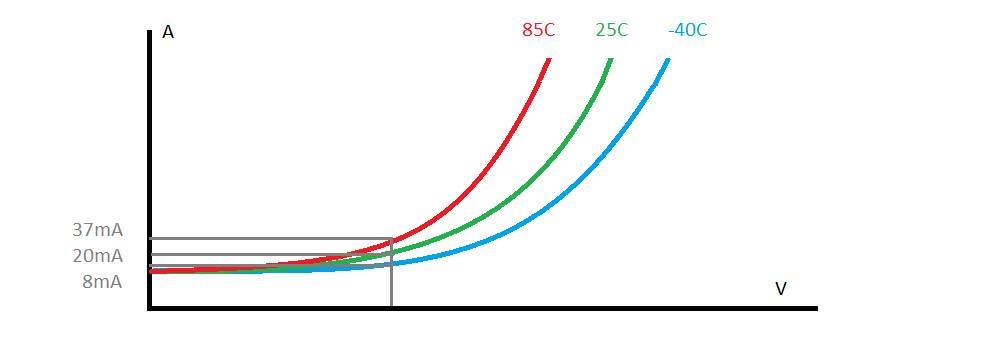

Na obrázku níže jsou znázorněny 3 křivky LED při různých teplotách. Při stejném napětí 3,3 V jsou proudy 8 mA, 20 mA a 37 mA.
Teplotní koeficient, obvykle -2 mV/stupeň (-1,5 - 2,5 mV/°C), což znamená, že se zvyšující se teplotou roste spotřeba proudu LED úměrně strměji.
Jinými slovy, při návrhu svítidla LED ovlivňuje chladicí prvek velikost proudu, který LED odebírá, a pro výběr správného transformátoru je třeba změřit spotřebu proudu LED při její provozní a provozní teplotě.
Podrobněji jsme se této problematice věnovali v článku Proč kůže nesnese teplo?

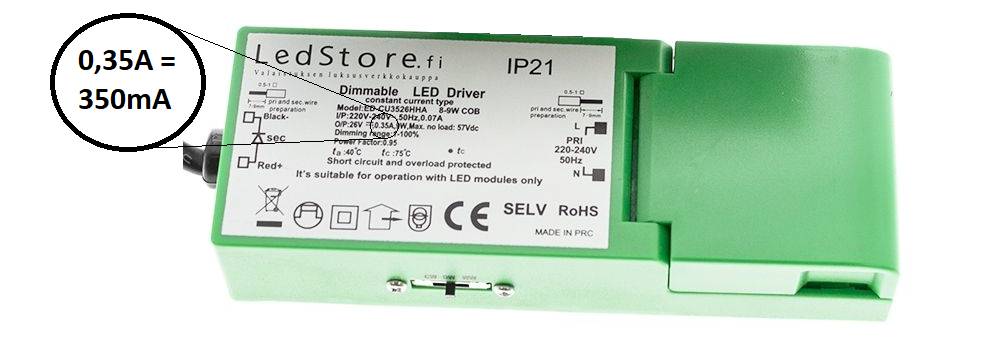

Co je to LED transformátor s konstantním proudem?
Transformátor LED s konstantním proudem mění napětí v celé skupině svítidel a udržuje tak konstantní proud. LED diody určené k provozu s transformátorem konstantního proudu proto potřebují ke správné funkci určité množství proudu.
Světlo led diody je jasnější při vyšším proudu, ale pokud proud není tak velký, jak je pro led diodu navržen, led dioda bude hořet jasněji a hůře, což způsobí, že led dioda rychle vyhoří. Navíc příliš horká dioda LED ztrácí světelné vlastnosti, jako je například podání barev. Proto je pro diody LED tak důležitý konstantní proud a transformátory konstantního proudu.
Z předchozího grafu teplotního koeficientu LED vyplývá, že je lepší použít LED transformátor s pevným proudem, aby se zabránilo nárůstu teploty.
Kdy je potřeba LED transformátor s konstantním proudem?
Standardní proudové transformátory se používají především ve svítidlech LED, kde proudový výstup LED transformátoru přímo napájí obvod LED. Tato metoda zajišťuje vysokou účinnost a nízkou složitost.
Konstantní proudové transformátory LED jsou nejlepší volbou, pokud si například svítidlo stavíte sami. Tyto transformátory lze použít s jednou žárovkou nebo v sériovém řetězci LED. Výběr LED transformátoru závisí především na účelu, ke kterému jej hodláte použít. Výrobce LED obvodu nebo svítidla vždy uvádí velikost proudu potřebného k provozu LED.
Pro řízení osvětlení jsou nejlepší volbou transformátory konstantního proudu, protože umožňují plynulou regulaci jasu a kvality světla, pokud je známa velikost proudu.

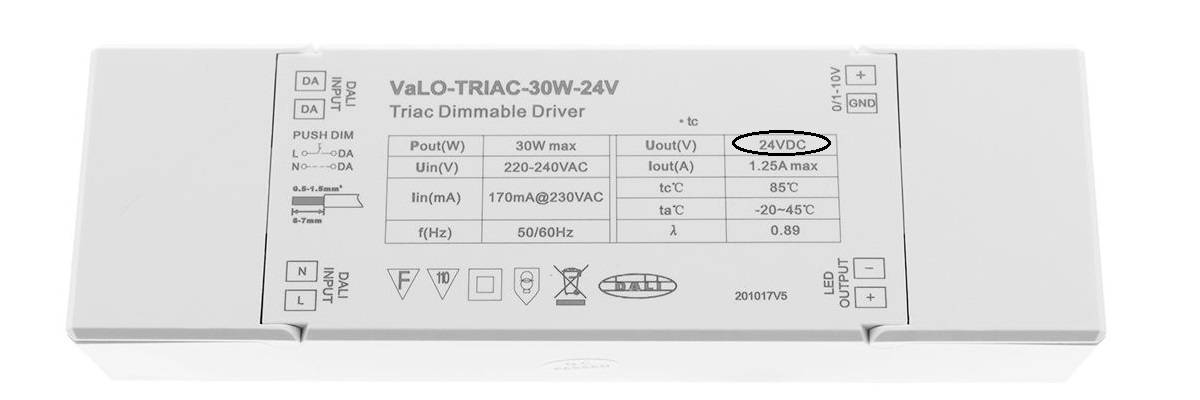

Co je to transformátor s konstantním napětím?
Nejběžnější LED transformátory jsou však transformátory s konstantním napětím, 12 V DC nebo 24 V DC. Tyto transformátory jsou určeny pro konstantní napětí. Velikost proudu se naopak mění. Svítidlo LED s konstantním napětím vyžaduje pro správnou funkci určité množství napětí.
Tyto LED žárovky mají zabudovaný omezovač proudu nebo regulátor, který udržuje konstantní napětí. Proud produkovaný transformátorem konstantního napětí se může lišit, protože se může měnit počet LED světel. Například dva metry LED pásku vyžadují dvakrát větší proud než jeden metr.
Mohu použít transformátor s konstantním napětím přímo pro jakoukoli LED diodu?
Již víme, že s rostoucí provozní teplotou roste spotřeba proudu LED diody. Pokud je napětí (V) konstantní, proud (A) se přirozeně zvyšuje. Použijeme-li pro LED s konstantním proudem transformátor s konstantním napětím, bude nárůst teploty velmi rychlý. Při zapnutí napájení může teplota LED snadno stoupnout na více než +80 nebo +90 stupňů Celsia. LED dioda tedy dlouho nevydrží a zhasne.
Podle dříve uvedeného grafu se s rostoucím proudem zvyšuje teplota, takže například LED dioda navržená pro proud 20 mA bude odebírat 35 mA a teplota se zvýší na 85 stupňů a udrží se tam, aniž by se zvýšil jas LED diody.
Jak lze tedy použít transformátor konstantního napětí pro transformátor konstantního proudu?
Do obvodu LED lze přidat omezovač proudu. Tímto způsobem se z konstantního napětí stane konstantní proud pro LED diodu. Tím se zabrání nadměrnému proudovému zatížení a přehřátí LED diody, čímž se prodlouží její životnost.
Kdy je potřeba transformátor s konstantním napětím?
Můžete použít led transformátor s konstantním napětím (V) s více LED diodami zapojenými paralelně, jako jsou led pásky. Tyto led žárovky a led pásky mají společné to, že výrobce do nich nainstaloval omezovače proudu.

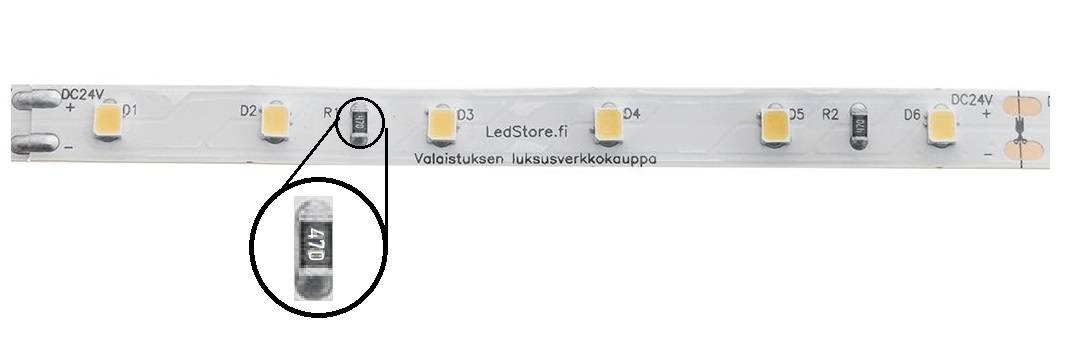

Na obrázku je zobrazen pásek LED s nainstalovaným rezistorem pro omezení proudu. Rezistor omezuje proud do série 3 LED diod s odporem 470 ohmů. Jedná se o bílý LED obvod s napájecím napětím 3,2 V. S LED páskem 24 V v tomto případě každý LED obvod obdrží proud 30 mA (24 V-3x3,2 V)/470 = 30 mA.
Tento typ konstrukce je vhodný pro stejnosměrné transformátory. Led pásky mají vždy limit 3-6 LED diod v sérii, což umožňuje řezání pásku mezi sériemi.
Vezměme si příklad LED pásku s 5 sadami po 3 LED.
Každá sada 3 LED vyžaduje 90 mA (30 mA na LED). LED diody tedy budou perfektně fungovat s proudem 450 mA.
Pokud pásek provozujeme s proudem 450 mA, ale jeden kus odřízneme, zůstanou nám čtyři série a proud v každé sérii se zvýší na 112,5 mA (37,5 mA na LED).
Zvýšený proud začne poškozovat led obvody, proto je lepší používat led transformátor s konstantním napětím v led pásech. Led pásky jsou vždy vyráběny pro určité stejnosměrné napětí. 12 nebo 24 V. Proto pro ně používejte transformátor stejnosměrného napětí.
Konstantní proud nebo stejnosměrné napětí vedl transformátor
Stručný přehled standardních transformátorů napětí CV a standardních transformátorů proudu CC:
| Vakiovirta | Konstantní napětí | |
| Power | Množství proudu je pevné | Velikost proudu se mění |
| Napětí | Hodnota napětí je proměnná | Napětí je pevné |
Výhody a nevýhody stejnosměrného napětí
Klady
- Odolnost vůči poruchám: to znamená, že při poruše jednoho světla není ovlivněna účinnost ostatních světel.
- Snadná instalace: připojte jeden nebo více led pásků / svítidel.
- Cena: ve větších skupinách je jeden stejnosměrný transformátor levnější než mnoho stejnosměrných transformátorů.
- Modely: jsou obvykle menší než standardní proudové transformátory pro velký výkon, nejtypičtějšími modely jsou 12V, 24V.
Nevýhody
- Účinnost: transformátory konstantního napětí mají nižší účinnost než transformátory konstantního proudu.
- Doplňková technologie: Svítidla musí být vybavena omezovačem proudu.
Výhody a nevýhody standardní elektřiny:
Klady
- Omezovač : standardní omezovače proudu zabraňují překročení maximálního proudového limitu stanoveného pro LED. Chrání LED před předčasným vyhořením a prodlužuje její životnost.
- Cena: mají nejnižší cenu a vysokou účinnost.
- Standard: usnadňuje konstruktérům řízení světelného výkonu.
- Pro velké: vhodné pro výkonné LED diody.
Nevýhody
- Efekt vánočního stromku: protože jsou světla zapojena do série s transformátorem konstantního proudu, výpadek jednoho světla vede k výpadku všech světel.
- Nekonzistence: nerovnoměrný proud a jas paralelních LED diod.
Jaký typ led transformátoru je potřeba?
Chcete-li si vybrat nejlepší transformátor LED pro své potřeby, musíte zvážit následující kritéria:
- použití led transformátoru
- led napětí a proud
- napájení
Přehled - Konstantní nebo stejnosměrný proud Led transformátor?
LED diody jsou standardně řízeny proudem. V mnoha řešeních je však nejlepším řešením stejnosměrné napětí. Místo je tedy pro obojí a neměly by se zaměňovat.
Pokud vás zajímá vývoj (transformátorové) technologie, zde je odkaz na webové stránky Amerického fyzikálního institutu. Technologie se přece neustále vyvíjí.
Odborník na LED osvětlení
Společnost LedStore je odborníkem na osvětlení Led od roku 2010. Máme vlastní design výrobků, takže naše produkty jsou technicky nejmodernější.
Zaměřujeme se na svítidla s řízenou teplotou a vysokým barevným podáním. Vyrábíme přibližně. 500 návrhů osvětlení pro weby našich klientů.
Nabízíme službu zakázkové výroby led pásků, tj. led pásky na míru v profilu pro každého. Také instalované.
Nezapomeňte, že jsme vám na této cestě vždy připraveni pomoci prostřednictvím e-mailu(myynti@ledstore.fi) a telefonu (045 251 4510).
Neváhejte se podělit o fotografie svých vlastních projektů na sociálních sítích na #ledstore.fi na IG a @ledstorefinland na FB. Rádi se podíváme na skvělé věci, které dokážete s našimi LED diodami udělat, a pomůže to poskytnout inspiraci těm, kteří si ještě nejsou jisti silou a úžasností LED diod. Věděli jste, že v naší galerii máme již více než 3 500 fotografií našich instalací LED!
