Led transformátor - co to je?

LED transformátor řídí, kolik energie obdrží jednotlivá LED dioda nebo skupina LED diod. LED neboli světelné diody jsou nízkoenergetické zdroje světla s dlouhou životností a nízkou spotřebou energie. Proto jsou zapotřebí specializované napájecí zdroje.

Jak fungují LED transformátory?

Se změnou teploty LED se mění i její dopředné napětí. Čím je dioda LED teplejší, tím menší napětí je potřeba k průchodu proudu diodou LED, takže dioda LED spotřebovává více proudu. Nekontrolovaný nárůst teploty způsobí vyhoření LED diody. Úrovně výkonu stejnosměrného napětí (VDC) led transformátoru jsou navrženy tak, aby vyhovovaly potřebám LED diod používaných v daném okamžiku. Konstantní proud ovladače udržuje konstantní teplotu obvodů led diod tím, že reaguje na změny dopředného napětí.

Účel led transformátoru

Hlavními funkcemi transformátoru LED je zajištění nízkého napětí a ochrana LED diod. Každá LED dioda může odebírat až 30 mA proudu a pracovat při napětí přibližně 1,5 V až 3,5 V. Více LED diod lze použít v sérii i paralelně a vytvořit tak osvětlení, které může vyžadovat celkové napětí 12 až 24 V DC. V případě transformátoru s konstantním proudem (A) mohou velká svítidla s mnoha LED diodami odebírat až 80 voltů. Led transformátor převádí střídavý proud tak, aby vyhovoval potřebám LED diod, a snižuje napětí. To znamená, že vysoké hlavní střídavé napětí (AC) 230 V musí být převedeno na požadované, často jak nízké stejnosměrné napětí (DC).

LED transformátory také chrání LED diody před kolísáním napětí a proudu. I když se změní napájení, obvody led transformátoru zajišťují, že proud a napětí diod LED zůstávají v odpovídajícím provozním rozsahu. Ochrana zabraňuje tomu, aby LED diody dostávaly příliš velké napětí nebo proud, což by je poškodilo, nebo příliš malý proud, což by způsobilo jejich zhasnutí.

Různé led transformátory

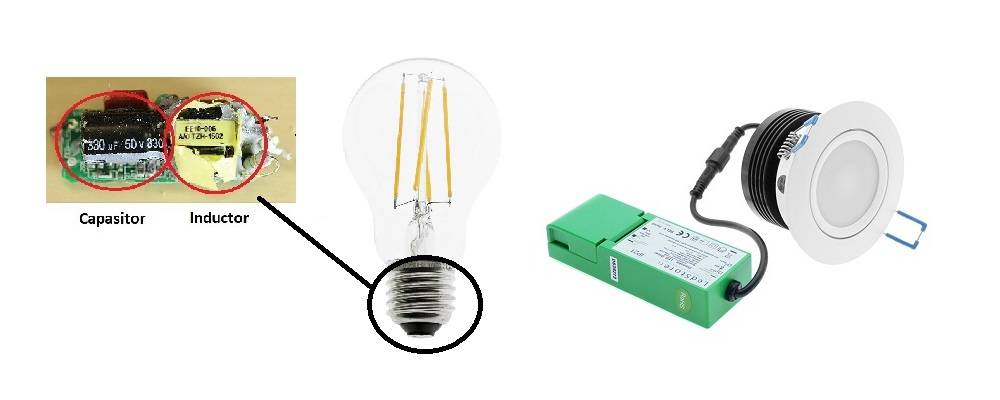

Externí vs. interní led transformátor

Většina úsporných interiérových svítidel, zejména žárovek, má zabudované LED transformátory. Díky tomu jsou světla levnější, ale také mají kratší životnost kvůli vyšší vnitřní teplotě LED.

Led svítidla typu downlight a led panelová svítidla obvykle používají externí led transformátory, tj. transformátor není zabudován ve svítidle. Při použití led svítidel s vysokou spotřebou energie, jako jsou pouliční světla, světla na stadionech a světla pro osvětlení provozoven, se vždy bez výjimky používají externí led transformátory.

Je to proto, že s rostoucím výkonem se zvyšuje vnitřní teplota svítidel, a pokud by byl transformátor uvnitř svítidla, měli bychom dva zdroje tepla, což by obojí zhoršilo a zkrátila by se životnost obvodu LED i transformátoru.

Externí LED transformátory jsou také lepší volbou z hlediska údržby, protože je lze v případě poruchy snadno vyměnit.

Napájení střídavým proudem vs. lineární

Lineární led transformátor(lineární regulátor) je typ řídicího obvodu led diody, který řídí proud dodávaný do led diody pomocí lineárního regulátoru.

Lineární regulátor je regulátor napětí, který používá tranzistor k plynulé změně odporu pro stabilizaci výstupního napětí. V případě lineárního transformátoru LED je výstupní napětí obvykle nastaveno na dopředné napětí LED a lineární regulátor upravuje odpor tak, aby udržoval proud protékající LED konstantní. Často se jedná o standardní napájecí zdroje dodávané s jednotlivými svítidly LED.

Lineární LED transformátory jsou jednoduché a cenově výhodné, ale jsou méně účinné než jiné typy LED transformátorů. Je to proto, že lineární regulátor odvádí přebytečné napětí ve formě tepla, což má za následek nižší účinnost a vyšší ztrátu výkonu. Lineární LED transformátory nejsou obecně vhodné pro svítidla s vysokým příkonem nebo tam, kde je energetická účinnost kritickým požadavkem.

Spínanýnapájecí zdroj je typ transformátoru, u kterého se napájení zapíná a vypíná rychlou rychlostí.

Transformátor střídavého proudu na LED používá vysokofrekvenční spínací obvod k převodu vstupního napětí na regulované výstupní napětí. Spínací obvod je obvykle realizován pomocí tranzistoru nebo tranzistoru MOSFET a induktoru. Vstupní napětí se zapíná a vypíná při vysoké frekvenci (Hz) a induktor ukládá a uvolňuje energii pro stabilizaci výstupního napětí. Nejběžnějším příkladem jsou stmívatelné napájecí zdroje s PWM.

Střídače jsou obecně dražší než lineární regulátory, protože jsou složitější a obsahují více součástek.

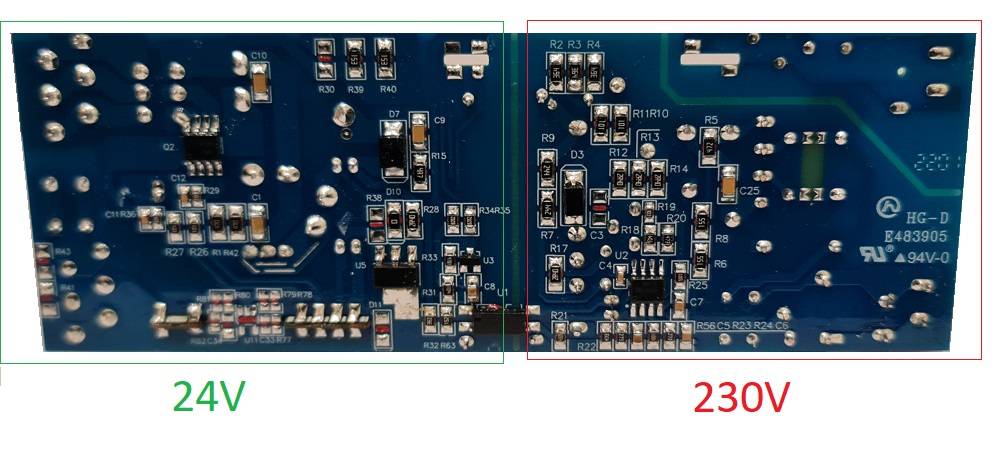

Izolované nebo neizolované vedl transformátor

Při porovnání těchto dvou věcí se obě nazývají zdroje střídavého proudu. Podle předpisů UL a CE jsou vstupní a výstupní napětí izolovaného led transformátoru dobře oddělena. Pro zajištění bezpečnosti je většina kvalitních transformátorů vysoce oddělená. To však zvyšuje výrobní náklady transformátoru. Izolace zabraňuje přenosu vysokého napětí ze vstupu na výstup. Ve Finsku by měly být všechny transformátory prodávané se svítidly LED izolované a jsou pravidelně testovány společností Tukes. Testy zahrnují následující body:

1. Zkouška dielektrické pevnosti: touto zkouškou se ověřuje, zda vodič vydrží vysoké napětí, aniž by se porušil. Vodič je podroben zkoušce vysokým napětím, aby se zajistilo, že poskytuje dostatečnou elektrickou izolaci.
2. Test izolačního odporu: Tento test kontroluje izolační odpor regulátoru mezi vstupní a výstupní stranou obvodu.
3. Test ochrany proti přetížení a přepětí: tento test ověřuje schopnost transformátoru chránit LED v situacích přetížení a přepětí.
4. Test svodového proudu: Tento test kontroluje velikost proudu tekoucího ze vstupní strany regulátoru na výstupní stranu.
5. Zkouška spojitosti uzemnění (pokud je transformátor uzemněn, třída I)): Tato zkouška kontroluje spojitost uzemnění regulátoru, aby se zajistilo, že je správně uzemněn.

V praxi lze použít neizolované LED transformátory, ale vždy musí být instalovány v chráněném krytu a jako takové musí být zřetelně označeny.

Konstantní napětí (V) nebo konstantní proud (mA)?

Vzhledem k tomu, že každá LED žárovka je jiná a obsahuje jiný LED obvod s jiným výkonem a charakteristikami, liší se i proud a napětí.

Standardní proudové transformátory se používají u jednotlivých svítidel, protože je lze snadněji stmívat a jsou cenově výhodnější pro jedno svítidlo. To znamená, že jak název napovídá, proud je pro daný rozsah napětí a zátěž konstantní.

Naproti tomu transformátory konstantního napětí se vždy používají v aplikacích, kde není předem určeno množství proudu, jako je například osvětlení LED pásky. Prodejní výhodou LED pásků je jejich přizpůsobivost, tj. transformátor může mít potřebný příkon například 40 W nebo 100 W. Naproti tomu při použití standardního proudu by měl být vždy pevně stanoven počet metrů LED pásku. Ne více a ne méně.

U řešení s konstantním napětím platí, že pokud celkový příkon nepřekročí výkonový limit zdroje, funguje to dobře. Takže řekněme 10 W 24V LED pásek může být připojen ke 100 W 24V transformátoru.

Třída I vs. třída II vedl transformátor

V tomto případě se I a II píší římskými číslicemi. Předpisy IEC (Mezinárodní elektrotechnická komise) používají termíny třída I a třída II k popisu toho, jak je napájecí zdroj vnitřně konstruován a jak je elektricky izolován, aby nedošlo k úrazu uživatele elektrickým proudem.

Podle IEC

Řídicí jednotky LED třídy I musí mít chráněné uzemnění a dostatečnou izolaci, aby se zabránilo úrazu elektrickým proudem. Řídicí jednotky LED třídy I mají obvykle na straně napájení zemnící přípojku.

Řídicí jednotky LED třídy II mají další bezpečnostní prvky, jako je dvojitá nebo zesílená izolace a vyšší úroveň izolace mezi vstupem a krytem nebo výstupem, takže nemají samostatné uzemnění.

Třída 1 vs. třída 2 vedl transformátor

Západní čísla 1 a 2 představují normy NEC (National Electric Code).

Třída 1: Obvody třídy 1 jsou vysoce výkonné obvody, které mohou přenášet až 600 V elektrického výkonu. Obvody třídy 1 musí být instalovány v uzemněných rozvodech nebo kanálech. Obvody třídy 1 musí být uzemněny, což znamená, že jsou spojeny se zemí, aby se zabránilo nebezpečí úrazu elektrickým proudem a požáru. Obvody třídy 1 vyžadují nadproudová ochranná zařízení, jako jsou jističe nebo pojistky, která chrání před elektrickým přetížením a zkratem.

Třída 2: Obvody třídy 2 jsou nízkonapěťové obvody omezené na 60 V nebo méně. Obvody třídy 2 lze instalovat méně náročnými způsoby zapojení, například základními kabely nebo svazky vodičů. Obvody třídy 2 nevyžadují uzemnění, což usnadňuje a zlevňuje jejich instalaci. Obvody třídy 2 mají méně přísné požadavky na nadproudovou ochranu a mohou vyžadovat pouze jednoduché omezovače proudu.

To znamená, že obvody třídy 1 a třídy 2 mají podle norem NEC odlišné bezpečnostní požadavky. Obvody třídy 1 jsou určeny pro aplikace s vysokým výkonem vyžadující vysokou úroveň bezpečnosti, zatímco obvody třídy 2 jsou určeny pro aplikace s nízkým výkonem a napětím, kde jsou bezpečnostní požadavky méně přísné. Prakticky všechna LED svítidla prodávaná spotřebitelům spadají do třídy 2.

Stmívatelný nebo nestmívatelný led transformátor

V dnešní době se všechna světla vyrábějí jako stmívatelná, což je široké téma, protože existuje mnoho způsobů, jak světla stmívat, např:

1. 0-10V/1-10V stmívatelný LED transformátor
2. PWM stmívatelný led transformátor
3. Triac stmívatelný led transformátor
4. DALI stmívatelný led transformátor

Ke každému bodu máte přístup ke speciálnímu článku na blogu, kde jsme se danému způsobu stmívání věnovali.

Vodotěsný a nevodotěsný led transformátor

Stupeň krytí IP(Ingress Protection) se používá ke klasifikaci odolnosti led transformátoru proti vodě. Kód IP se skládá ze dvou čísel. První číslo hodnotí ochranu proti pevným předmětům na stupnici od 0 (žádná ochrana) do 6 (bez vniknutí prachu) a druhé číslo hodnotí ochranu proti kapalinám na stupnici od 0 (žádná ochrana) do 8 (vodotěsnost pod tlakem). Led transformátory s krytím IP20 nebo nižším jsou určeny pro vnitřní použití, zatímco vodotěsné transformátory jsou určeny pro venkovní použití. Některá vnitřní svítidla používají vodotěsné led transformátory, protože mohou produkovat mnohem větší výkon než transformátory s nízkým krytím IP, aniž by potřebovaly aktivní chladicí systém, protože jejich pouzdro je kovové.

Jaký typ LED transformátoru potřebuji?

Pokud chcete instalovat světla LED, je důležité vybrat správný transformátor LED, abyste zajistili jejich bezpečnou a správnou funkci. LED transformátory jsou nezbytnou """""součástí systému LED osvětlení. Výběr správného led transformátoru se může zdát jako zdrcující úkol, ale nebojte se, můžeme vám pomoci.

Provedu vás procesem výběru správného transformátoru LED, včetně síťového napětí, celkového výkonu využívaného systémem LED a napětí nebo konstantního proudu požadovaného LED diodami.

Napětí v elektrické síti

Prvním krokem při výběru správného transformátoru LED je určení napětí sítě, kterou používáte. Napětí v síti se může lišit v závislosti na vaší lokalitě, proto je důležité ověřit, jaké napětí se používá ve vaší zemi. Například v Evropě je síťové napětí 230 V, zatímco v USA je to obvykle 110 V.

Je důležité si uvědomit, že některé ovladače LED jsou navrženy pro práci s určitým napěťovým rozsahem, proto si ověřte specifikace svého transformátoru LED. Pokud tedy kupujete transformátor online na vlastní pěst, pečlivě zkontrolujte napětí. Mnoho transformátorů samozřejmě pracuje přímo v rozsahu 100-240 V.

Celkový výkon

Druhým krokem při výběru správného transformátoru LED je určení celkového výkonu, který požadovaná skupina LED využívá. To bude záviset na počtu LED světel v systému a účinnosti jednotlivých LED světel.

Pro výpočet celkového výkonu je třeba vynásobit počet světel LED v systému výkonem každého světla LED. Například pokud máte ve stropě 10 světel LED s výkonem 9 W, celkový výkon je 90 W.

Jakmile znáte celkový výkon, je třeba vybrat LED transformátor, který dokáže zajistit dostatečný výkon pro provoz LED světel. Výstupní výkon led transformátoru by měl být vyšší než celkový výkon led světel. Například pro výkon 90 W potřebujete led transformátor s výstupním výkonem alespoň 90 W, nejlépe o něco více.

Je třeba poznamenat, že některé LED transformátory jsou navrženy tak, aby pracovaly pouze s určitým výkonem (konstantním proudem), takže výkon transformátoru musí být přesně stejný.

Konstantní napětí nebo konstantní proud

Třetím krokem při výběru správného transformátoru LED je určení typu napětí nebo konstantního proudu, který vaše světla LED potřebují. LED transformátory mohou poskytovat buď konstantní proud, nebo konstantní napětí pro LED světla v závislosti na jejich požadavcích.

Pokud mají například vaše LED světla pevné napětí 24 V DC, budete potřebovat LED transformátor, který poskytuje konstantní napětí 24 V DC. Napětí poskytované led transformátorem musí odpovídat napětí požadovanému led světly.

Pokud například vaše LED světla mají pevný proud 700 mA, potřebujete LED transformátor, který poskytuje stejný konstantní proud 700 mA. Proud poskytovaný led transformátorem musí odpovídat proudu požadovanému led světly.

Je důležité si uvědomit, že některé led transformátory mohou nabízet jak konstantní napětí, tak konstantní proud, takže před nákupem zkontrolujte specifikace led transformátoru. S tím vám můžeme pomoci. Pokud má vaše svítidlo nefunkční transformátor, můžete nám zaslat obrázek jeho výrobního štítku a my vám budeme moci nabídnout výměnu. O tomto tématu jsme již psali dříve.

Konečně

Souhrnně řečeno, LED transformátor je napájecí zdroj, který řídí velikost proudu potřebného pro jednotlivou LED nebo skupinu LED. LED diody jsou nízkoenergetické světelné zdroje s dlouhou životností a nízkou spotřebou energie, které ke správné funkci vyžadují specializované napájecí zdroje. LED transformátory jsou navrženy tak, aby odpovídaly úrovni výkonu požadované používanými LED diodami. Chrání LED diody před kolísáním napětí a proudu a poskytují nízké napětí a zároveň zajišťují, aby teplota LED diod zůstala konstantní. Led transformátory také chrání před přepětím a nadproudem, které mohou LED diody poškodit. Pro zajištění bezpečnosti a optimálního výkonu je nezbytné zvolit správný typ led transformátoru pro používaná led světla.
