LED pásky CCT a RGB si získaly oblibu, protože umožňují nastavit barvu a barevnou teplotu světla podle situace. Co však znamená skutečný výkon těchto pásků? Je udávaný příkon spolehlivý a jak volba ovlivňuje spotřebu a světelný výkon? Účinnost - co ji ovlivňuje? V tomto článku se ponoříme do technických detailů a zjistíme, jaký je skutečný příkon LED pásků - srozumitelným způsobem.
Monochromatický led světla
To je jasné. Deklarovaná síla je ve skutečnosti obvykle stejná. Pokud je na obalu uvedeno 14,4W 4000K led páskové světlo, potřebujete 5 x 14,4W +15% = 82,8W, 100W transformátor na 5 metrů. Skutečný příkon monochromatického LED páskového světla je tedy obvykle stejný jako deklarovaný příkon.
Ale to byla ta snadnější část. A co pásky CCT a RGB? Pokračujme...
Co je páska CCT LED a jak funguje?
Než se dostaneme ke stolu, zopakujme si trochu techniku.
Jak funguje technologie CCT

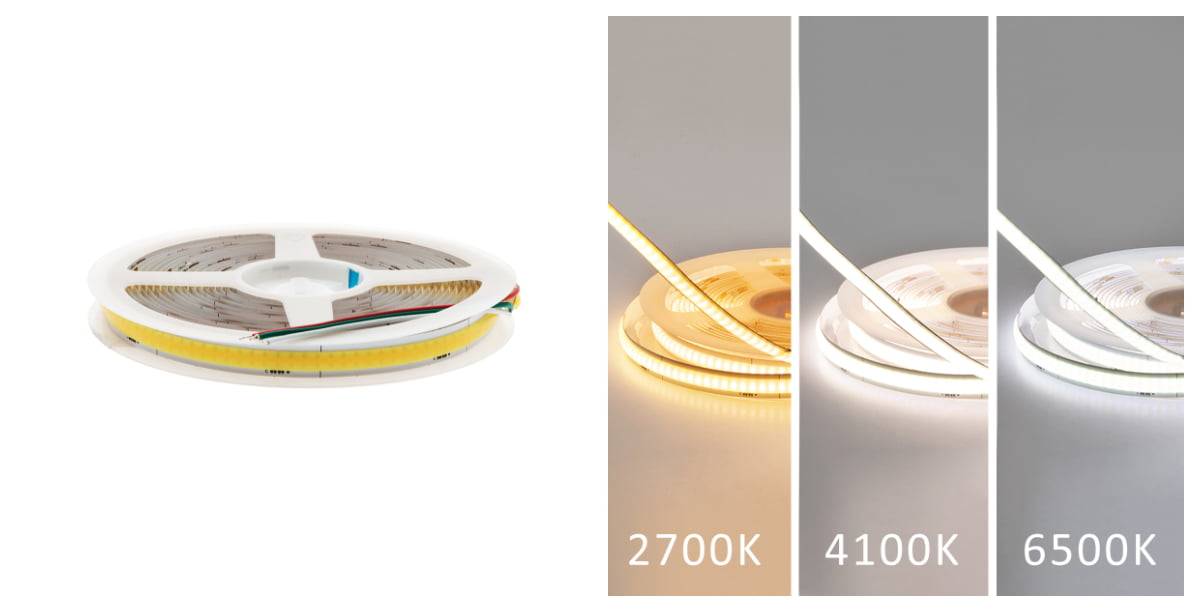

CCT je zkratka pro Correlated Color Temperature, tedy korelační barevnou teplotu. LED pásky CCT kombinují teplé a studené LED obvody, což uživateli umožňuje nastavit tón světla od náladově teplé (např. 2500 K) po jasně studenou bílou (např. 6500 K).
Rozdíl mezi monochromatickými "běžnými" a CCT LED pásky

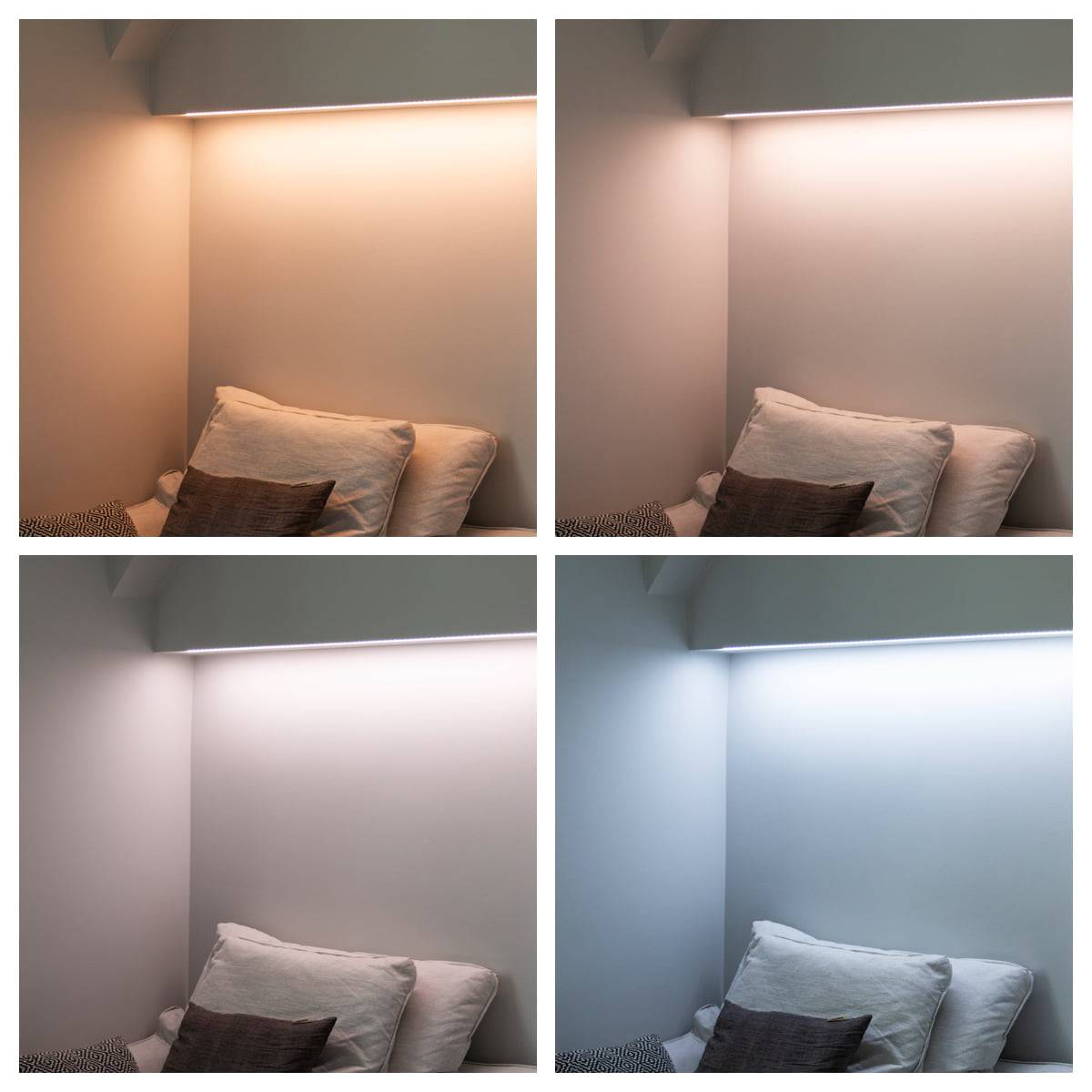

Monochromatické LED pásky mají pouze jednu pevně danou barevnou teplotu, o které musí uživatel rozhodnout před zakoupením LED pásku. U pásků CCT lze stejný pásek přizpůsobit například potřebám ranního, odpoledního a večerního osvětlení.
Stanovení výkonu LED pásků v praxi
Jaký je skutečný výkon světelného pásku LED?
Skutečný výkon LED pásků není jen počet wattů na metr. Je třeba vzít v úvahu celkový výkon celého pásku (obvykle se uvádí 5metrová role) a skutečnou spotřebu energie v praxi.
Jmenovitý výkon vs. celkový měřený výkon
Například LED pásek CCT s deklarovaným výkonem 7,2 W/m ve skutečnosti spotřebovává méně energie, protože oba okruhy (teplý a studený) nejsou současně využívány na plný výkon. Například pásek CCT LED o výkonu 7,2 W má obvody LED o výkonu 3,6 W + 3,6 W a řídicí jednotky CCT upravují výkon mezi oběma obvody. Výsledkem je, že příkon v praxi nikdy nestoupne nad 4 W. Skutečný výkon LED pásku je tedy 4 W/m, ačkoli deklarovaný výkon je 7,2 W/m.

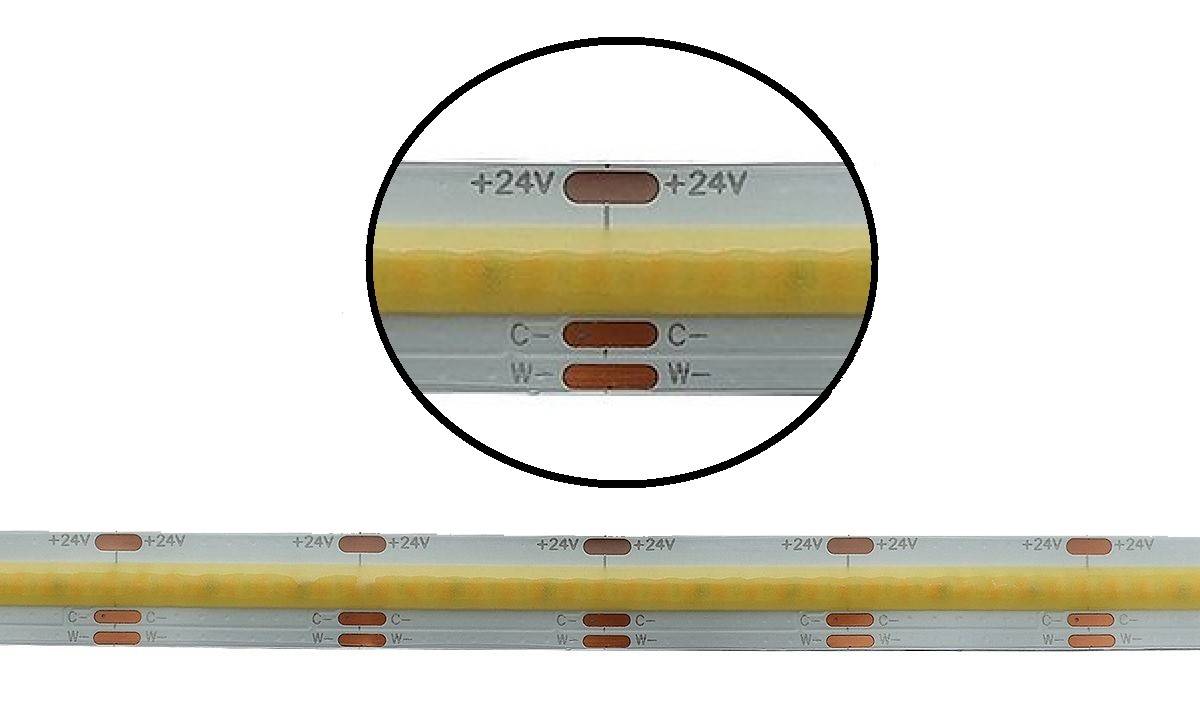

Výkon teplého a studeného obvodu LED - dvojitý obvod CCT
U kazet CCT nejsou horké a studené obvody aktivní současně při plném výkonu. Například:
- Teplá LED: 7,2 W
- Studená LED: 7,2 W
Uživatelské nastavení přímo ovlivňuje, který obvod LED spotřebovává více energie, ale nelze dosáhnout plného výkonu obvodů současně! Takže skutečný výkon 14,4W světelného pásku LED CCT je 7,2 W/m!
Naměřené reálné hodnoty CCT a RGBW LED pásků
Níže uvedené tabulky porovnávají příklady CCT a RGBW pásků vyráběných společností LedStore. Tabulka ukazuje rozdíl mezi inzerovaným názvem výrobku a skutečným výstupním výkonem.
CCT LED páskové světlo skutečný výkon
| Páska | SKU | CRI | IP | Lumen | Lux 1m | Teplota barvy (K) | Technologie | Výkon (W/m) | Účinnost (lm/W) | R9 | Teplá LED (W) | Studená LED (W) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SOLO TUNNELMA, 3,6 W/m | STRIP36-24V-IP65-CCT-COB | 95 | 65 | 210 | 52 | 2600-7000 | COB | 2.9 | 98 | 61-70 | 2.2 | 2.2 |
| SOLO TUNNELMA, 7,2 W/m | STRIP72-24V-IP65-CCT-COB | 95 | 65 | 365 | 68 | 2700-6500 | COB | 5.5 | 89 | 61-70 | 4.1 | 4.1 |
| SOLO TUNNELMA, 14,4 W/m | STRIP144-24V-IP20-CCT-COB | 93 | 20 | 592 | 155 | 2500-7300 | COB | 10.3 | 77 | 61-70 | 7.7 | 7.7 |
| SOLO TUNNELMA, 30W/m | STRIP30-24V-IP20-CCT-COB | 92 | 20 | 1260 | 327 | 2400-6900 | COB | 20.8 | 81 | 61-70 | 15.6 | 15.6 |
| NEON, 14,4 W/m | STRIP144-24V-IP65-CCT-NEON | 95 | 65 | 211 | 16 | 2300-4400 | COB | 10.6 | 27 | 91-100 | 7.9 | 7.9 |
| HELLI FEATURE, 7,2 W/m | STRIP72-24V-IP65-CCT-SMD | 94 | 65 | 207 | 69 | 2600-6300 | SMD | 4.5 | 80 | 81-90 | 3.4 | 3.4 |
| HELLI HOUR, 14,4W/m | STRIP144-24V-IP20-CCT-SMD | 94 | 20 | 424 | 129 | 2700-7700 | SMD | 8.0 | 71 | 91-100 | 6.0 | 6.0 |
| HELLMI HOUR, 22W/m | STRIP22-24V-IP20-CCT-SMD | 93 | 20 | 822 | 253 | 2600-7500 | SMD | 15.7 | 63 | 91-100 | 11.8 | 11.8 |
Jak je patrné z tabulky, příkon uvedený v názvu výrobku se liší od skutečného příkonu. To je opravdu důležitá informace, která ovlivňuje množství světla a výpočet výkonu transformátoru. Uveďme si příklad výpočtu příkonu:
SOLO TUNNELMA CCT 7,2 W/m
Na obalu je uvedeno 7,2 W/m, ale příkon je 5,5 W/m. Pokud tedy chcete instalovat 5 m LED páskového osvětlení, je celkový příkon 5 x 5,5 W + 15 % = 31,6 W. 30W transformátor je tak akorát, protože při výpočtu vždy doporučujeme 10-15% rezervu.
SOLO TUNNELMA CCT 30W/m
Na obalu je uvedeno 30 W/m, ale příkon je asi 20 W/m. Nejoblíbenější použití tohoto LED pásku je na pracovních deskách a jiných světelně náročných plochách. Při použití 4 m LED pásku pro osvětlení kuchyňské pracovní desky je potřeba příkonu 4 x 20 W + 15 % = 92 W. Takže 100W transformátor je s rezervou dostatečný.
Skutečný výkon pásku RGB LED
| Páska | SKU | CRI | IP | Lumen | Barevná teplota (K) | Technologie | Výkon (W/m) | Účinnost (lm/W) | R9 | Lux 1m | Červená (W) | Modrá (W) | Zelená (W) | Teplá LED (W) | Studená LED (W) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HELMI CHAMELEONTI, RGB+W, 24V, 14,4W/m | STRIP144-24V-IP65-RGBW-SMD | 85 | 65 | 392 | 4200 | SMD | 10.4 | 91 | 11-20 | 97 | 7.8 | 7.8 | 7.8 | 7.8 | |
| SOLO CHAMELEONTI, RGB+W, 24V, 15W/m | STRIP15-24V-IP65-RGBW-COB | 90 | 65 | 496 | 4200 | COB | 10.4 | 74 | 51-60 | 121 | 3.1 | 3.1 | 3.1 | 7.8 | |
| SOLO SPEKTRI, RGB+CCT, 24V, 19W/m | STRIP19-24V-IP20-RGBCCT-COB | 90 | 20 | 399 | 2700-6200 | COB | 7.1 | 75 | 41-50 | 90 | 3.0 | 3.0 | 3.0 | 7.6 | 7.6 |
| HELMI SPEKTRI, RGB+CCT, 24V, 20W/m | STRIP20-24V-IP20-RGBCCT-SMD | 94 | 20 | 330 | 2700-7900 | SMD | 6.4 | 69 | 91-100 | 104 | 3.1 | 3.1 | 3.1 | 7.8 | 7.8 |
U RGBW a RGBBCCT led pásků je to ještě matoucí než u CCT led pásků. Bílý led obvod je vždy účinnější než barevný, protože účinnost jedné barvy (např. zelené) je lepší než účinnost bílého světla. Kromě toho jsou barvy vnímány jako tvůrce nálady, a proto je nižší příkon často vnímán jako dostatečný. Uveďme si příklad výpočtu výkonu:
SOLO CHAMELEONTS RGBW 15W/m
Na obalu je uvedeno 15 W/m, ale příkon je 3,0 - 7,6 W/m v závislosti na barvě. Pokud chcete instalovat RGBW LED pásek na strop dětského pokoje, celkem 8 m, celkový příkon je 8 x 7,6 W + 15 % = 69,9 W. V tomto případě tedy postačí 75W transformátor.
SOLO SPEKTRI RGB+CCT 19W/m
Na obalu je uvedeno 19 W/m, ale příkon se pohybuje mezi 3,0 a 7,8 W/m v závislosti na barvách. Pokud chcete do kinosálu nainstalovat celkem 20 metrů pásků LED RGB+CCT, je maximální celkový příkon 20 x 7,8 W + 15 % = 179,4 W. Pro ovládání RGB+CCT není k dispozici transformátor ALL-in-ONE, ale řídicí jednotka se kupuje samostatně a připojuje se k základnímu transformátoru. V tomto případě by transformátor byl 200W (24V) základní transformátor a řídicí jednotka by byla Zigbee 20A RGB+CCT řídicí jednotka.
Takže shrnutí:
- LED pásky CCT poskytují nastavitelné bílé světlo a jsou vybaveny teplým a studeným LED obvodem s různým výkonem.
- LED pásky RGBW poskytují barevné a bílé světlo v jednom balení - jsou vhodné pro náladové osvětlení, ale nejsou tak energeticky účinné jako LED pásky CCT.

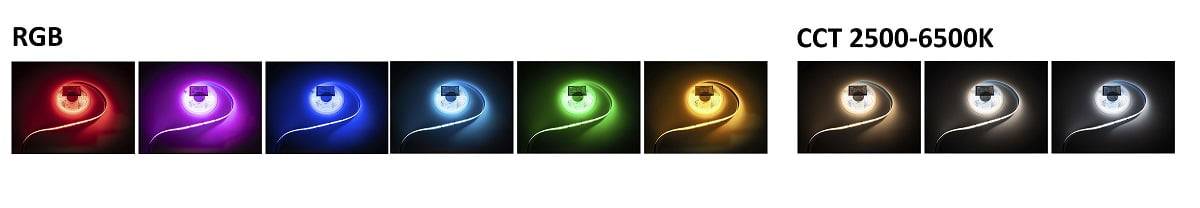

- LED pásky RGB+CCT nabízejí nejen míchání barev, ale také možnost měnit teplotu bílého světla, takže získáte správný tón světla pro každou situaci.
Účinnost a světelný výkon: lumeny na watt
Co říká efektivita spotřebiteli?
Účinnost se vyjadřuje jako lm/W, tedy lumeny na watt. Udává, kolik světla získáte na každý spotřebovaný watt. Čím vyšší hodnota, tím je páska energeticky účinnější.
Srovnání účinnosti LED pásků CCT a RGB
Účinnost pásků LED CCT se pohybuje od 74 do 98 lm/W, což je pro světla LED dobrá úroveň. Více než 90 lm/W znamená velmi dobrou světelnou účinnost. Podle nového energetického nařízení EU je to však pouze třída F, zatímco třída A je +210 lm/W. Více o tom v tomto článku .
Vztah mezi podáním barev a účinností
U pásků LED existuje jasná souvislost mezi indexem podání barev a účinností obvodu LED. Čím lépe obvod LED reprodukuje barvy, tím horší je účinnost obvodu LED. Svítidla LED by se neměla vybírat pouze na základě účinnosti obvodu LED, protože pokud zvolíte svítidla s nízkým indexem podání barev, barvy interiéru nebudou reprodukovány krásně.
CRI a hodnota R9 - role podání barev v osvětlení
Jak CRI ovlivňuje kvalitu světla?
CRI neboli index podání barev udává, jak dobře světelný zdroj reprodukuje barvy přirozeně. Za dobrý CRI se považuje hodnota vyšší než 90. Všechny LED pásky LedStore mají při měření hodnoty CRI mezi 93 a 98. Další informace o významu podání barev najdete v článku Jaký je rozdíl mezi CRI a RA?
CRI lze měřit pouze pro bílé světlo. U CCT led světelných pásků se získává z obou obvodů zvlášť a u RGBW pásků z předem určeného bílého světla (např. 4000K). Také u pásků RGB+CCT se hodnota získává ze dvou různých obvodů bílého tónu.
Proč je hodnota R9 obzvláště důležitá?
Při měření CRI se pomocí R9 měří reprodukce sytě červených tónů, což je důležité například pro odstíny pleti nebo prezentaci potravin. Při měření LED pásků LedStore se hodnoty R9 pohybují v rozmezí 58 až 82 v závislosti na pásku. Tyto hodnoty jsou však relativně dobré. Červená barva může být u některých slabých LED pásků 0-10 nebo dokonce záporná (ostatní barvy jsou úměrně přeexponované)! Záleží na měřicím zařízení.
Hodnota luxů na jeden metr - praktický dopad světla
Hodnota luxů udává, kolik světla dostanete na danou vzdálenost. Hodnoty (131-214 luxů) naměřené ve vzdálenosti jednoho metru umožňují přímé srovnání s praktickým výkonem osvětlení. Kolik je to tedy? Pohled na hodnotu luxů lépe napoví, jaký pásek vybrat, než skutečný výkon světelného pásku LED.
Více se o tom dočtete v tomto článku: Síla LED pásků a jejich role v osvětlení.
Stupeň krytí IP a aplikace - kam se hodí jednotlivé pásky?
LED pásky mají většinou krytí IP20, tj. jsou určeny pro suché vnitřní použití. Pokud je požadováno řešení odolné proti vlhkosti, je třeba zvolit verzi s krytím alespoň IP65.
Jak vybrat správný LED pásek CCT
Příklady použití pro různé potřeby
- Kuchyně: SOLO 30W/m CCT - účinný LED pásek bez bodů je ideální pro pracovní desky.
- Obývací pokoj: HELMI 14,4 W/m CCT - kruhové řešení pro obývací pokoj poskytuje dobrý výkon pro dodatečné osvětlení a také usnadňuje vytvoření atmosféry. V nepřímém řešení může být pásek také bodový, protože body nejsou vidět.
- Pracovní stanice: HELMI 22W/m CCT - Montáž na zavěšený profil, dva paralelně, dosahuje vynikajícího výkonu. V hlubším profilu je špičatost vyhlazena a není vidět.
- Dětský pokoj nebo kinosál: SOLO SPEKTRI 19W/m - (téměř) bezbarvé světlo ve všech barvách a odstínech bílé. Snadno si vyberete odstín podle své nálady!
Často kladené otázky (FAQ)
Jaký je dobrý CRI pro LED pásky?
Dobrý CRI pro LED pásky je alespoň 90. Čím vyšší hodnota, tím lépe LED pásek reprodukuje barvy přirozeným a oku příjemným způsobem.
Lze pásek CCT LED použít ve venkovním prostředí?
Ano, ale pásek LED musí mít krytí alespoň IP65, aby odolal vlhkosti a prachu. Ujistěte se také, že napájení a přípojky jsou odolné proti povětrnostním vlivům.
Potřebuji pro LED pásek CCT speciální ovladač?
Ano. LED pásky CCT mají teplý a studený bílý LED obvod, takže řídicí jednotka potřebuje dva kanály. Ovladač potřebujete také k nastavení odstínu a jasu.
Jaká je hodnota R9?
Hodnota R9 udává schopnost LED reprodukovat sytě červenou barvu. Vysoká hodnota R9 (např. nad 70) je důležitá zejména při osvětlování osob, potravin nebo uměleckých děl.
Jak ovlivňuje účinnost (lm/W) osvětlení?
Účinnost udává, kolik světla produkuje LED pásek na jeden použitý watt. Vyšší hodnota lm/W znamená lepší energetickou účinnost a nižší náklady na elektřinu.
Může se výkon LED pásku v průběhu času měnit?
Ano. LED pásky časem a používáním ztrácejí výkon. Světelný výkon se snižuje zejména tehdy, pokud není pásek dostatečně chlazen nebo pokud je pásek nepřetržitě provozován na plný výkon.
{
"@context": "https://schema.org",
"@type": "FAQPage",
"mainEntity":
}
Co se můžeme dozvědět o síle pásků CCT a RGB LED?
LED pásky CCT jsou efektivním a všestranným řešením osvětlení, jakmile pochopíte jejich skutečný výkon a vlastnosti. Platí pravidlo, že požadovaný výkon je polovina uvedeného názvu výrobku.
Chcete-li najít nejlepší variantu pro svůj projekt, musíte vzít v úvahu účinnost, hodnotu CRI (zejména R) a hodnotu luxů. Při výběru LED pásku pro sklad a obývací pokoj se vaše přání budou jistě lišit.
