Potřeba renovace - příliš málo světla na okenní straně místnosti

Výchozím bodem pro renovaci bylo dodatečné osvětlení obývacího pokoje o rozloze přibližně 32 metrů čtverečních. Před pěti lety se návrh osvětlení příliš spoléhal na velké prosklené stěny a otevřený prostor obývacího pokoje a kuchyně, o kterém se předpokládalo, že poskytuje dostatek světla. V praxi nás však nedostatek stropních svítidel přiměl přemýšlet o dodatečném osvětlení. Velká okna ve Finsku více než polovinu roku nepomáhají a po druhou polovinu roku byl byt příliš málo osvětlený. Na jedné straně velké místnosti bylo nástěnné osvětlení.

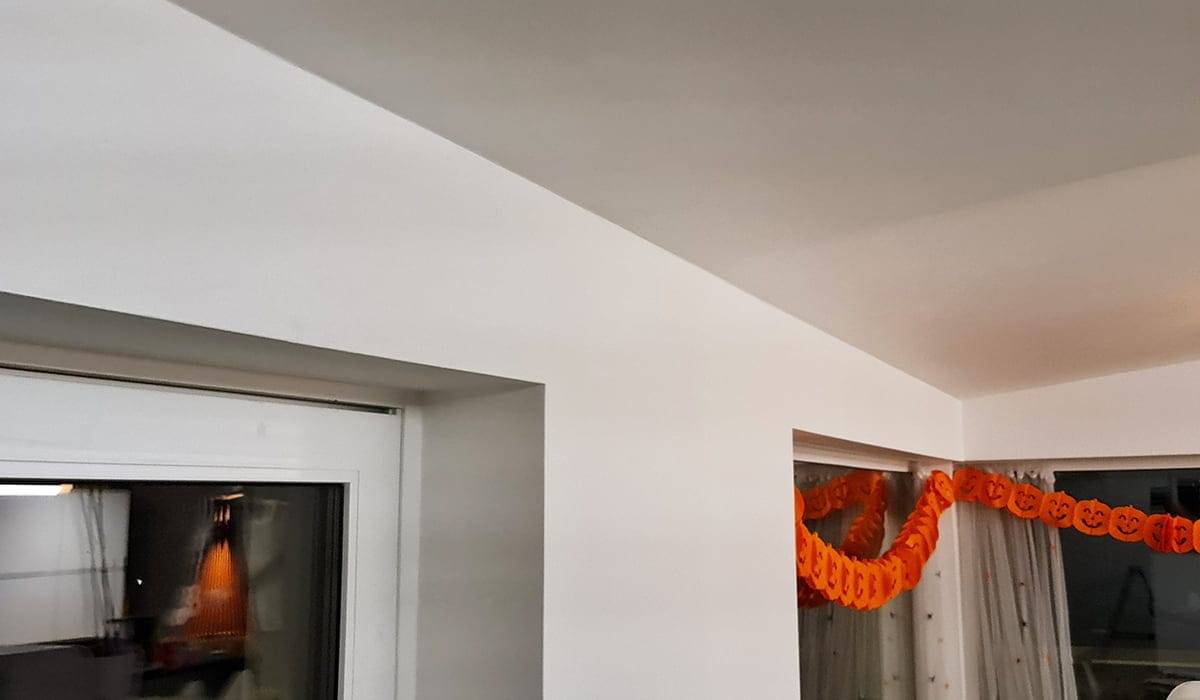

Příliš málo světla před renovací nepřímého osvětlení
Před renovací potřeboval obývací pokoj více světla. Velká okna neposkytovala v tmavém ročním období dostatek světla.

Bylo rozhodnuto zvýšit osvětlení zavedením nepřímého osvětlení a reflektorů.

Při plánování doplnění osvětlení se zvažovaly možnosti stropních i nástěnných svítidel. Vzhledem k tomu, že ve stropě nebyly připravené elektrické rozvody, byla by dodatečná montáž velmi pracná. Přidání nástěnných světel bylo rovněž považováno za výzvu. V rámci návrhu bylo rozhodnuto o vybudování nové skříňky s výpustí. To umožnilo instalovat nové rozvody uvnitř skříně. Tvar skříně byl navržen tak, aby poskytoval jak nepřímé osvětlení pomocí LED pásků, tak přímé stropní osvětlení. Skříňka se spádovým osvětlením byla navržena na celou délku stěny, tj. osm metrů. Rozměry jsou uvedeny níže na hlavním obrázku spouštěcího boxu. Světle modře označené sádrokartonové desky tvořily jak kryt pro ponorné reflektory LINJA 5, tak žlab pro nepřímé páskové osvětlení s řízenou barevnou teplotou CCT. Výška skříně je 295 mm, protože to byl prostor mezi horní hranou okna a střechou. K přední hraně krytu byl přidán 120mm oslňující štít, který účinně usměrňuje světlo směrem ke stropu. Střecha se směrem k hřebeni zvedá o 25 mm, což bylo rovněž zohledněno v rozměrech a při řezání rámových trámů. Byl použit dřevěný rám o rozměrech 48x48. Mezi stěnou a skříní (na levé straně obrázku) byla ponechána asi 15 cm dlouhá mezera pro záclonové kolejnice. Tím se také skříň dostala do správné polohy pro úhel světelného otvoru. V budoucnu bude možné v případě potřeby přidat do štěrbiny ve stěně další světlo.

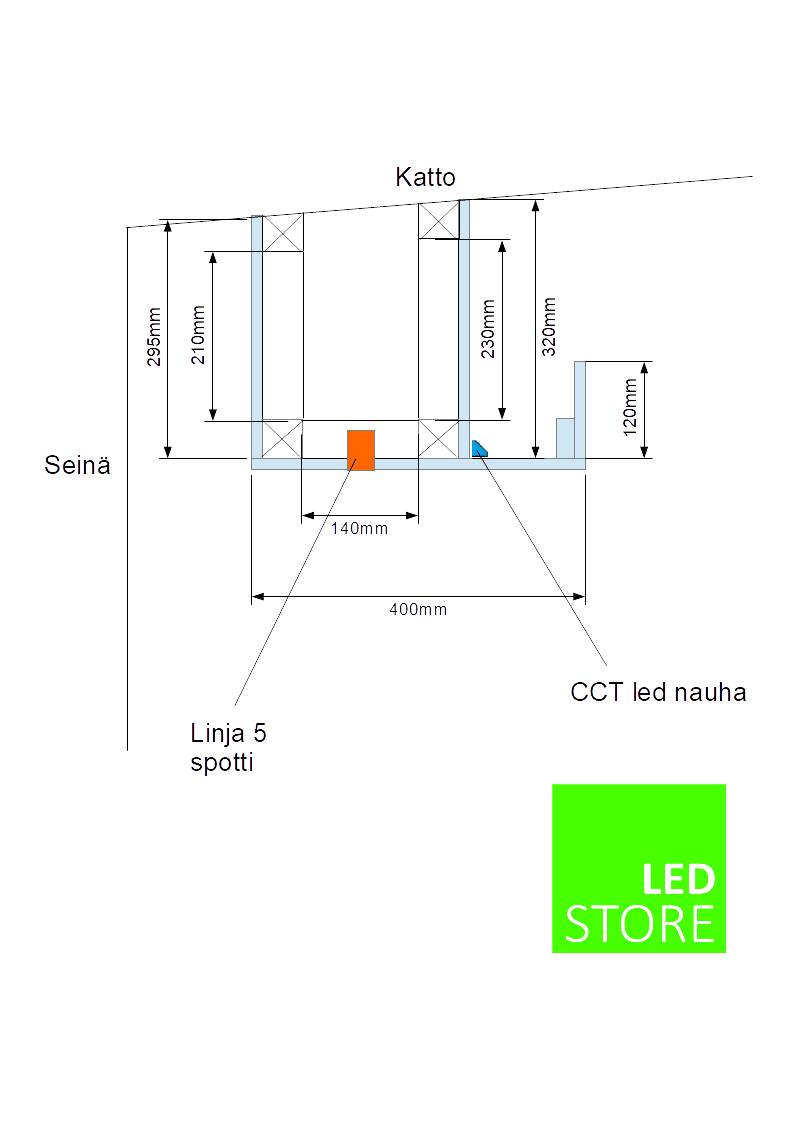

Detailní pohled na spodní kryt shora. Světle modře je znázorněna sádrokartonová deska, oranžově ponorný bod LINJA 5 a modře pásek CCT LED v rohovém profilu 45 stupňů.

Výběr osvětlení obývacího pokoje - přirozené a neoslňující světlo

Osvětlení mělo být přirozené, bez oslnění a s dostatečným množstvím světla. Jako bodové bylo vybráno svítidlo LINJA 5, 10 W, 3000 K s úzkým paprskem z řady LedStore. Jeden spot poskytuje světelný tok 1000 lumenů, úhel otevření je 15 stupňů. Silné světlo vůbec neoslňuje do stran. Každý spot má specifický, stmívatelný napájecí zdroj pro svítidlo.

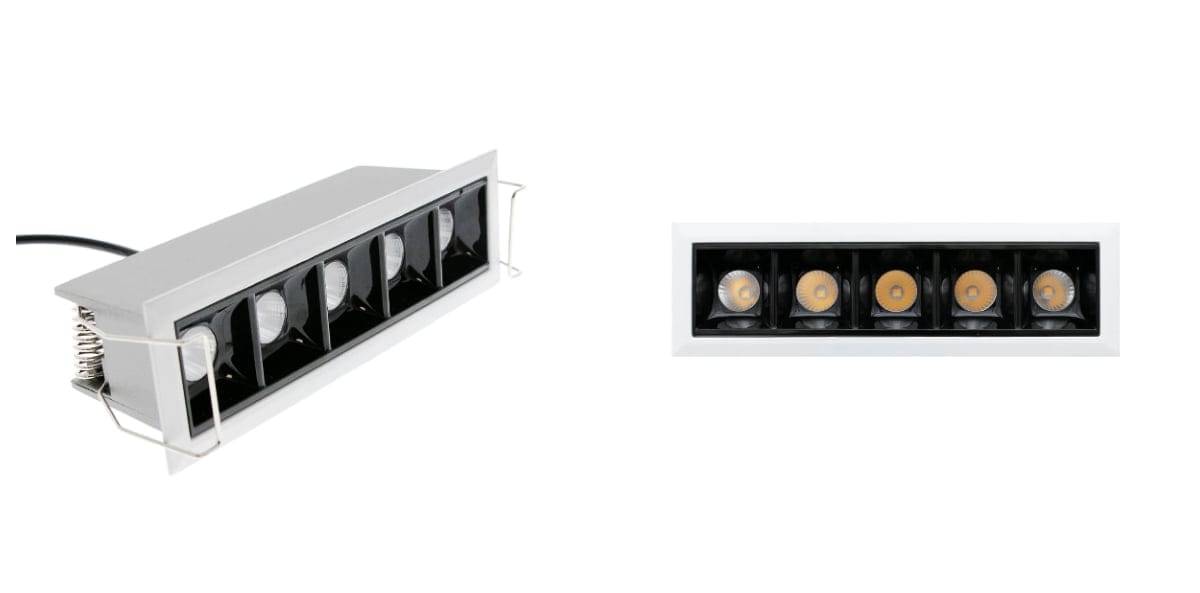

Řadové reflektory LINJA 5 osvětlují černý interiér úzkým paprskem. Při pohledu ze strany světlo neoslňuje. Svítidlo je k dispozici v teplé barvě světla 3000K a neutrální barvě světla 4000K.
  Pro osvětlení střechy páskem LED byl zvolen pásek LED s řízenou teplotou barvy CCT 14,4 W/m, který v cílovém osvětlení svítí přibližně 1000 lumenů na metr. U nepřímého osvětlení se osvětlenost odhaduje na 500 lumenů na metr. Osvětlenost nepřímého světla je velmi závislá na barvě a materiálu odrazného povrchu. Pro usměrnění a ochranu pásku LED byl zvolen profil s úhlem 45 stupňů a plastovým krytem. V šachtě byl ukryt 200W RF transformátor pro bezdrátové ovládání napájení LED pásku.

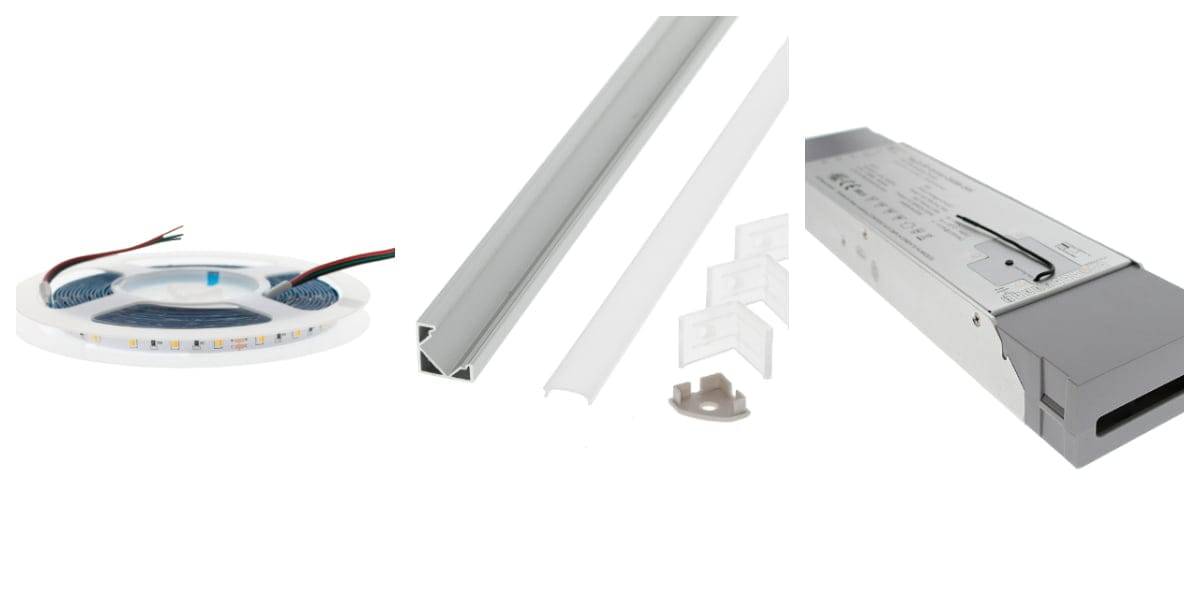

LED páska s regulací teploty barev. K instalaci je zapotřebí hliníkový profil a napájecí zdroj.

Začíná renovace obývacího pokoje - výroba skříně s podhledem

Montáž spodní paluby začala nařezáním rámových trámů a sádrokartonových desek na správný rozměr. Rám byl nejprve sestaven na podlaze, a to po jednotlivých hranách.

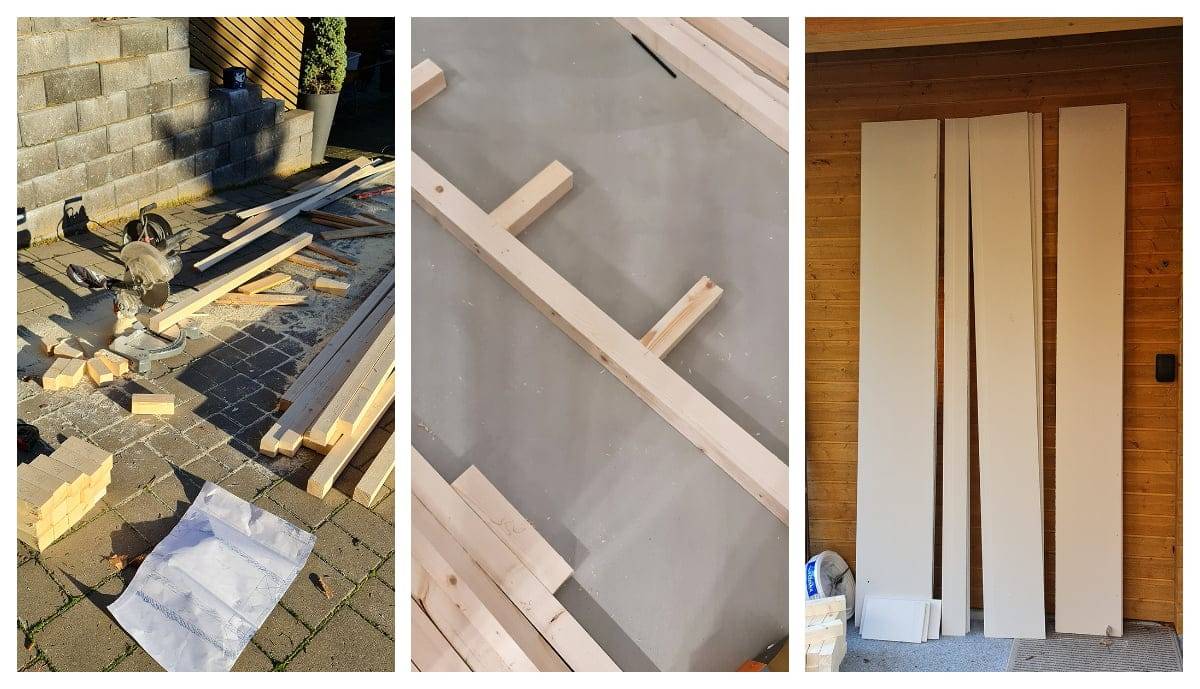

Měření, řezání a montáž rámu a sádrokartonu.
Rámy byly ke stropu připevněny ve třech částech. K upevnění rámu byly použity šrouby 100x50 a na střešních bězích byly zasaženy upevňovací body. V této fázi byla dokončena elektroinstalace pro světla.

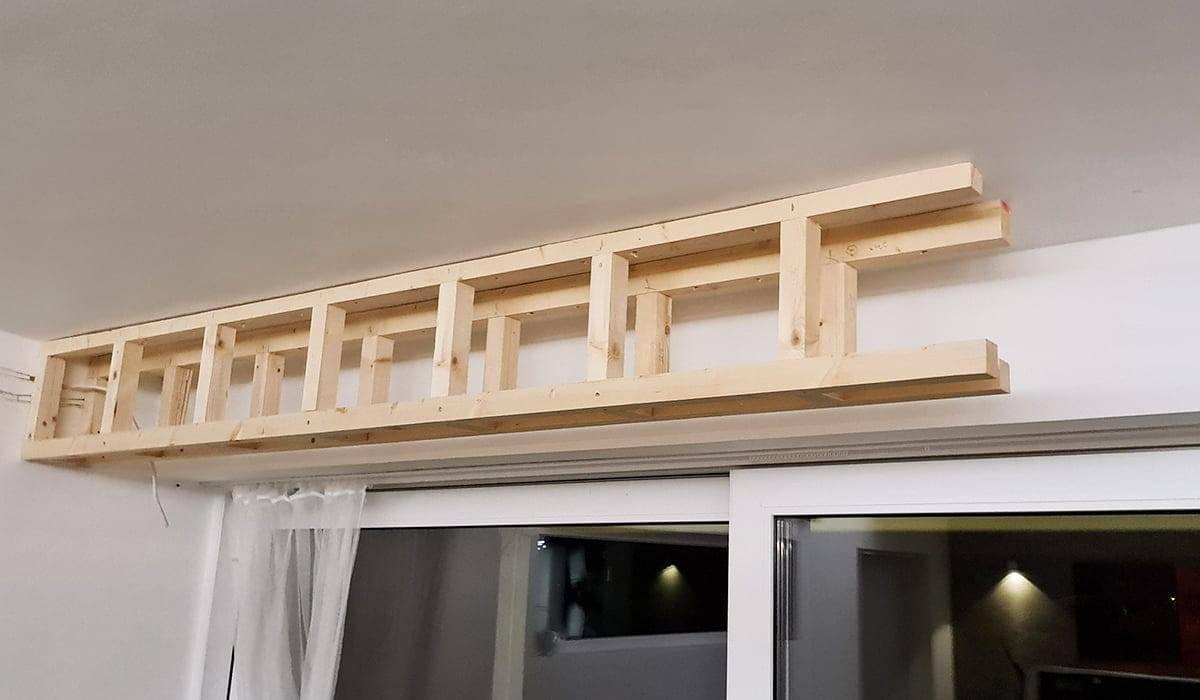

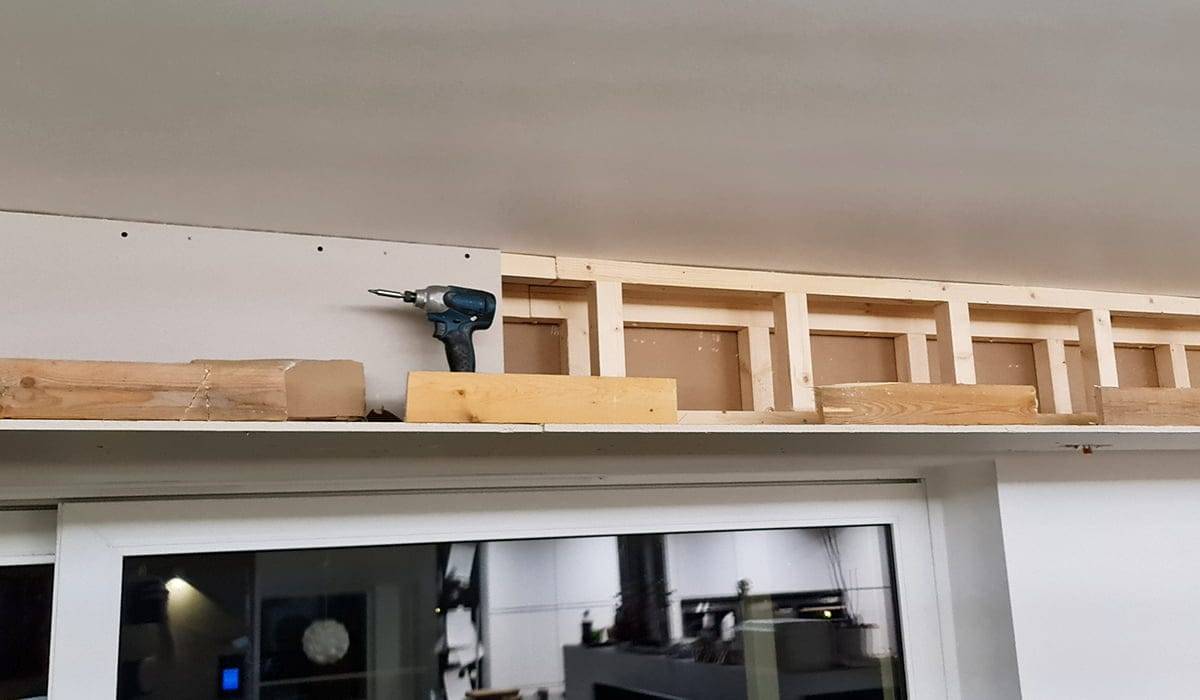

První rámové trámy připevněné ke stropu. Elektřina je připravena.

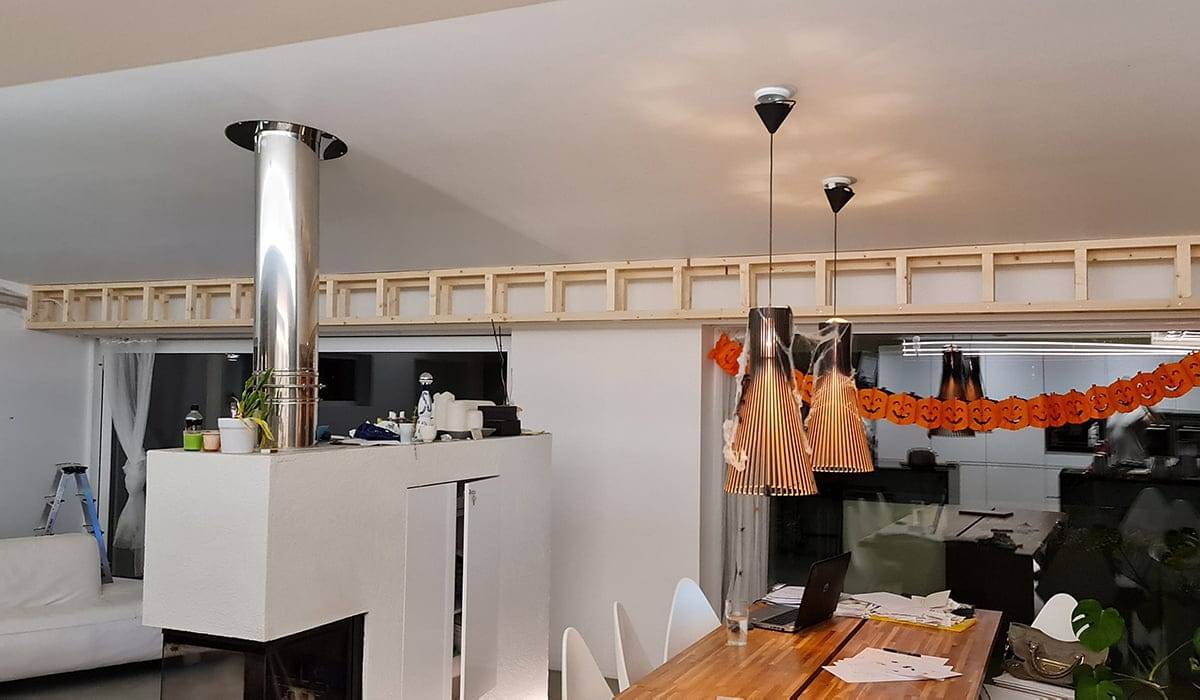

Spodní rám skříně je po celé délce připevněn ke stropu.
Po upevnění rámu byl zhotoven sádrokartonový kryt. Sádrokartonové desky nařezané na míru byly připevněny k rámu pomocí šroubů 80x50 a vyrovnány.
Sádrokartonová deska byla přišroubována k rámu.

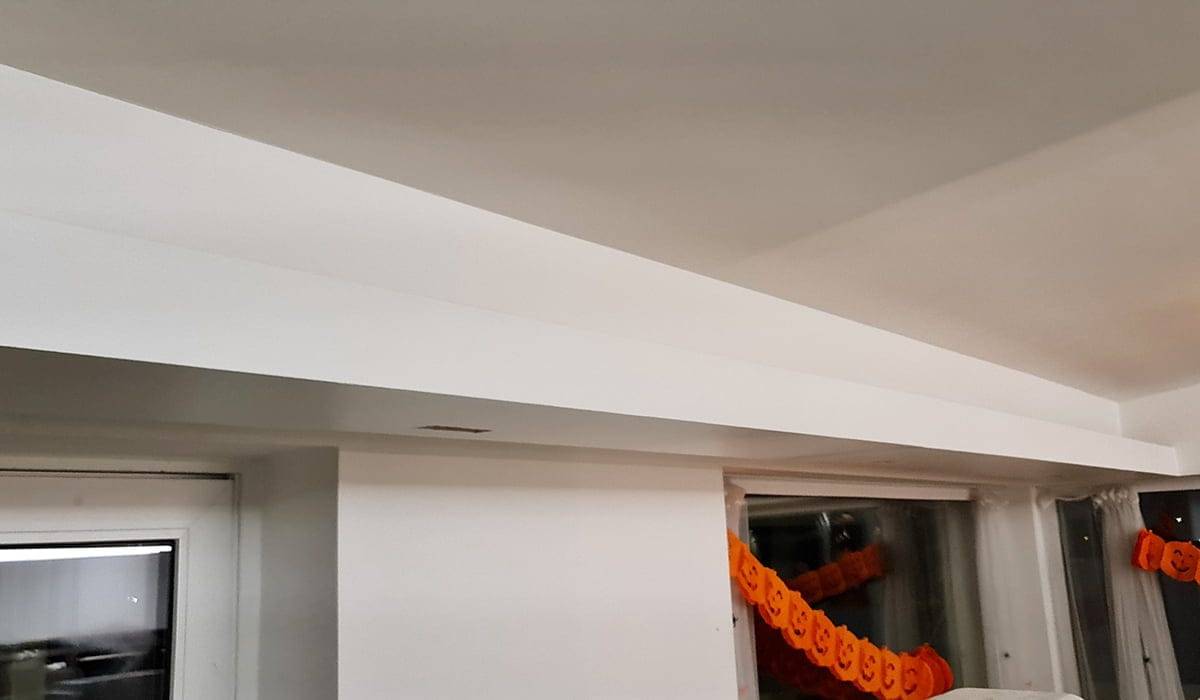

První kolo vyrovnávání je hotové, osvětlení obývacího pokoje se začíná rýsovat.

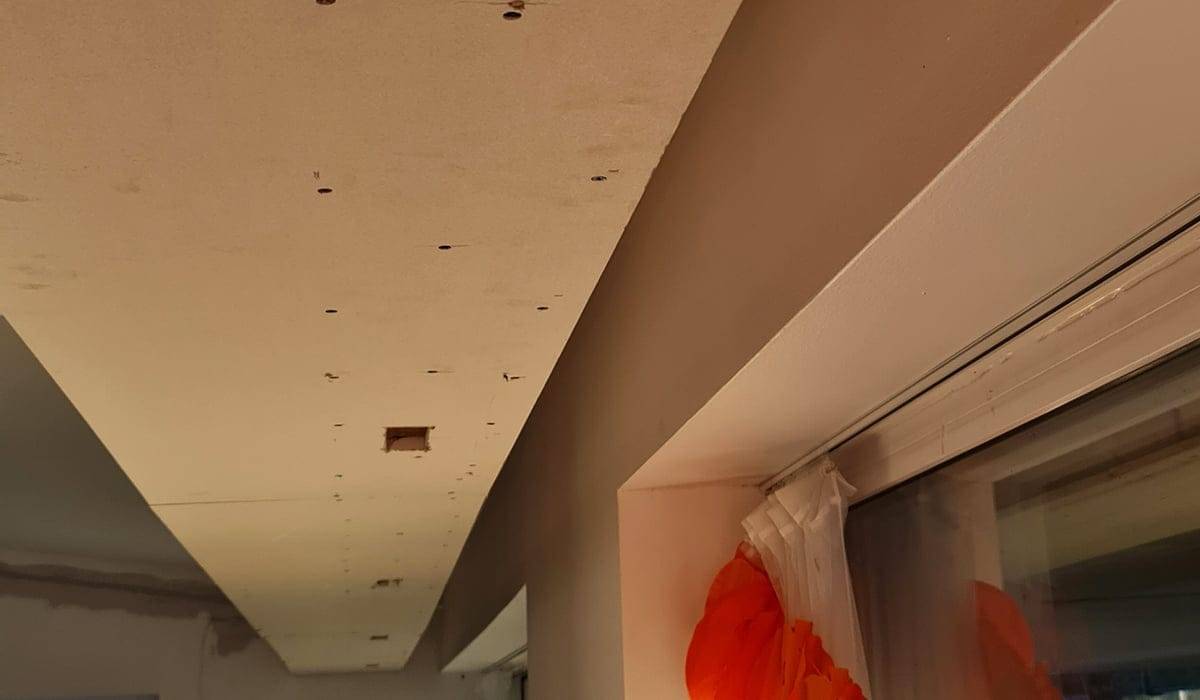

Ve spodním krytu byly vyříznuty montážní otvory 34x137 mm pro LED reflektory LINJA5.

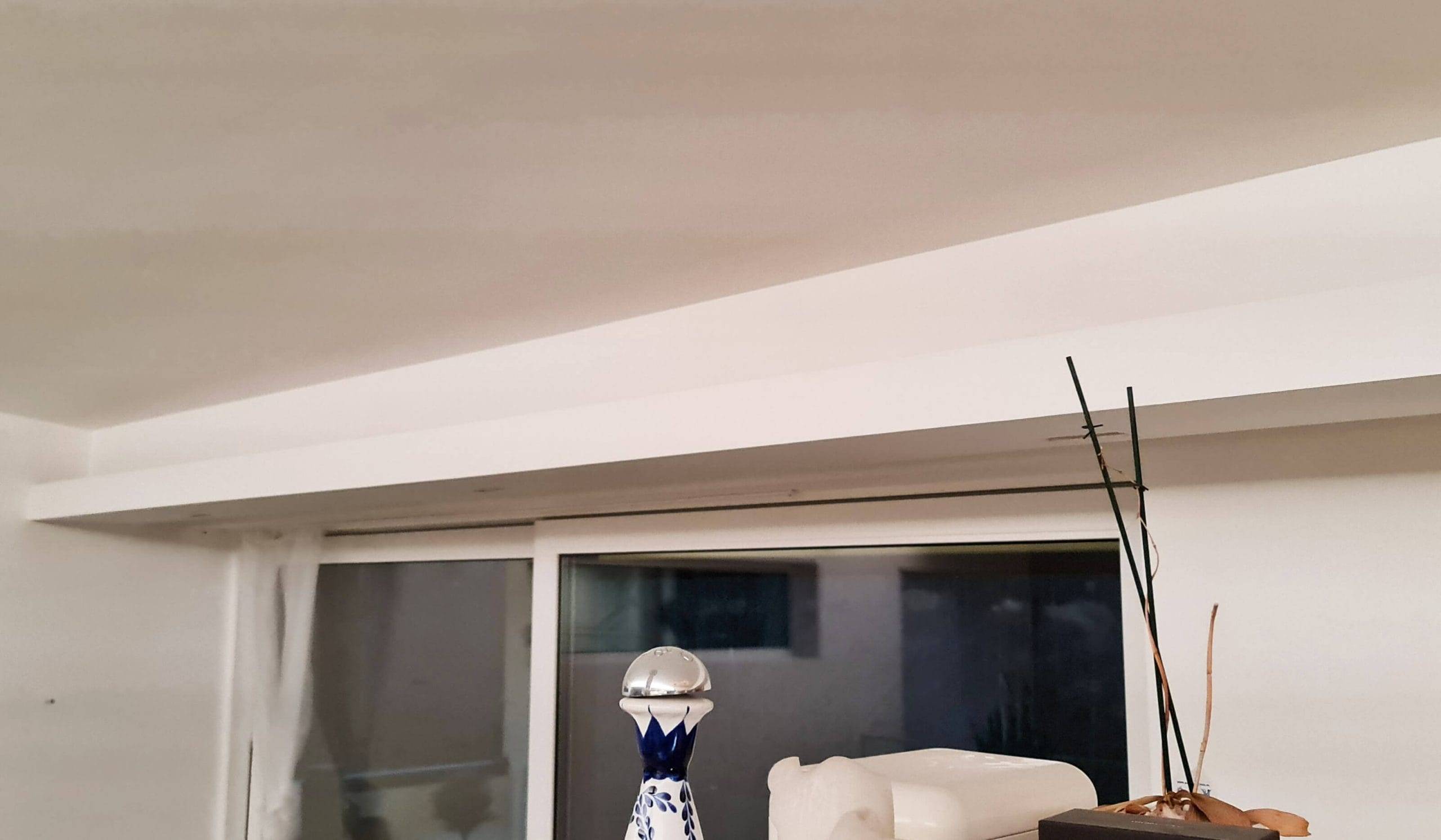

Dokončení povrchové úpravy skříně. Po dvou vrstvách vyrovnávacího nátěru byl výklopný box v obývacím pokoji opatřen základním a vrchním nátěrem.

Rekonstrukce pokračuje - instalace osvětlení

Důležité bylo, aby se osvětlení dalo ovládat bez nutnosti kabelových vypínačů na stěnách, protože instalace nových vypínačů by byla pracná. Pro nepřímé LED osvětlení byl zvolen LED pásek s CCT 14,4 W/m s regulací teploty barev a bezdrátovým tlačítkem pro změnu teploty barev. V době pořízení snímku ještě nebylo rozhodnuto o umístění vypínače. Tlačítka WW a CW vpravo plynule nastavují teplotu barvy světla mezi teplou a studenou bílou. Z levého tlačítka horní zapíná a vypíná světla, zatímco spodní dlouhým stiskem světla krásně a rovnoměrně rozjasňuje a ztlumuje.

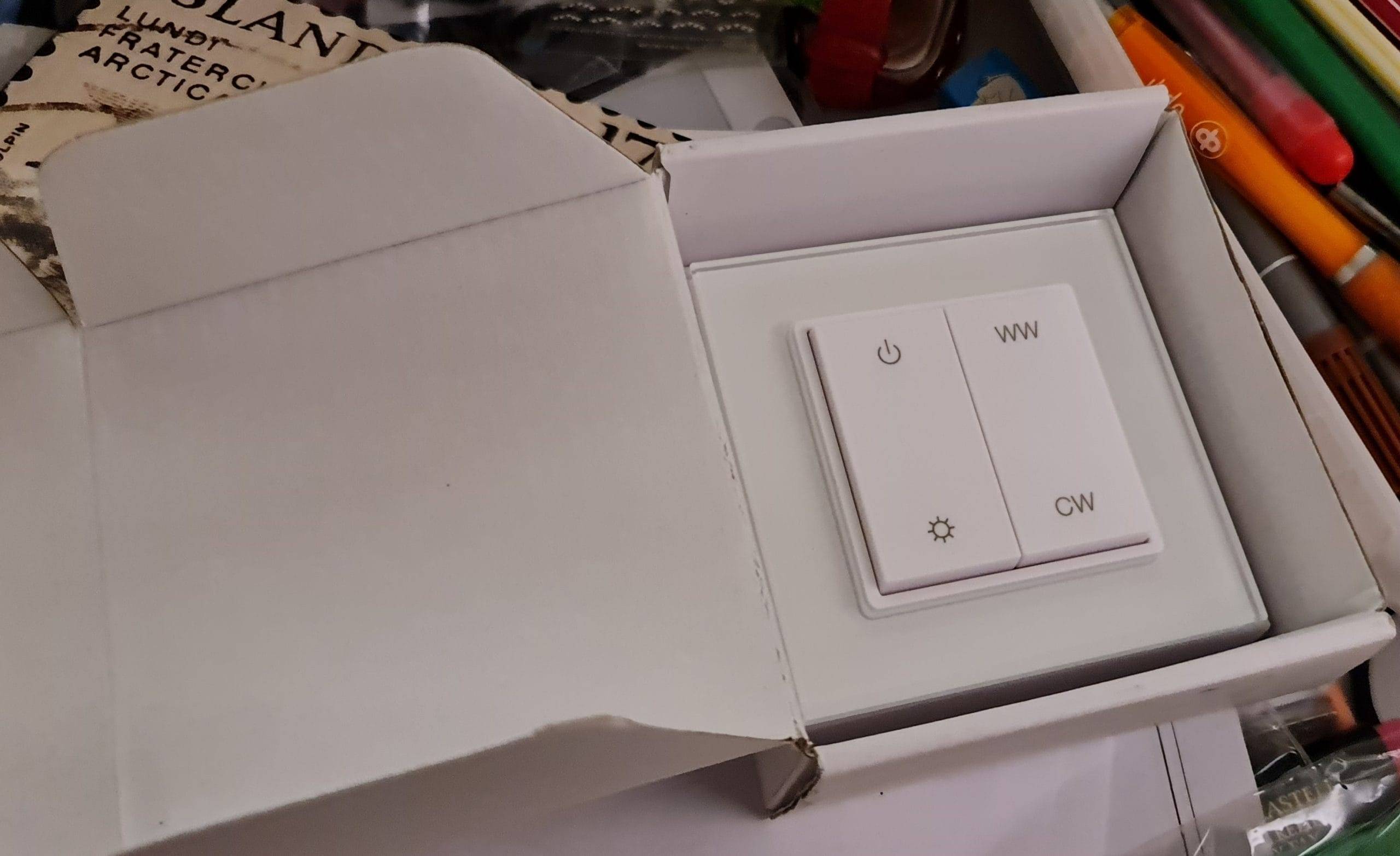

Tlačítko bezdrátového ovládání můžete libovolně umístit, kam chcete. Tlačítko s plynulou regulací teploty barev WW má teplejší světlo a CW studenější světlo.

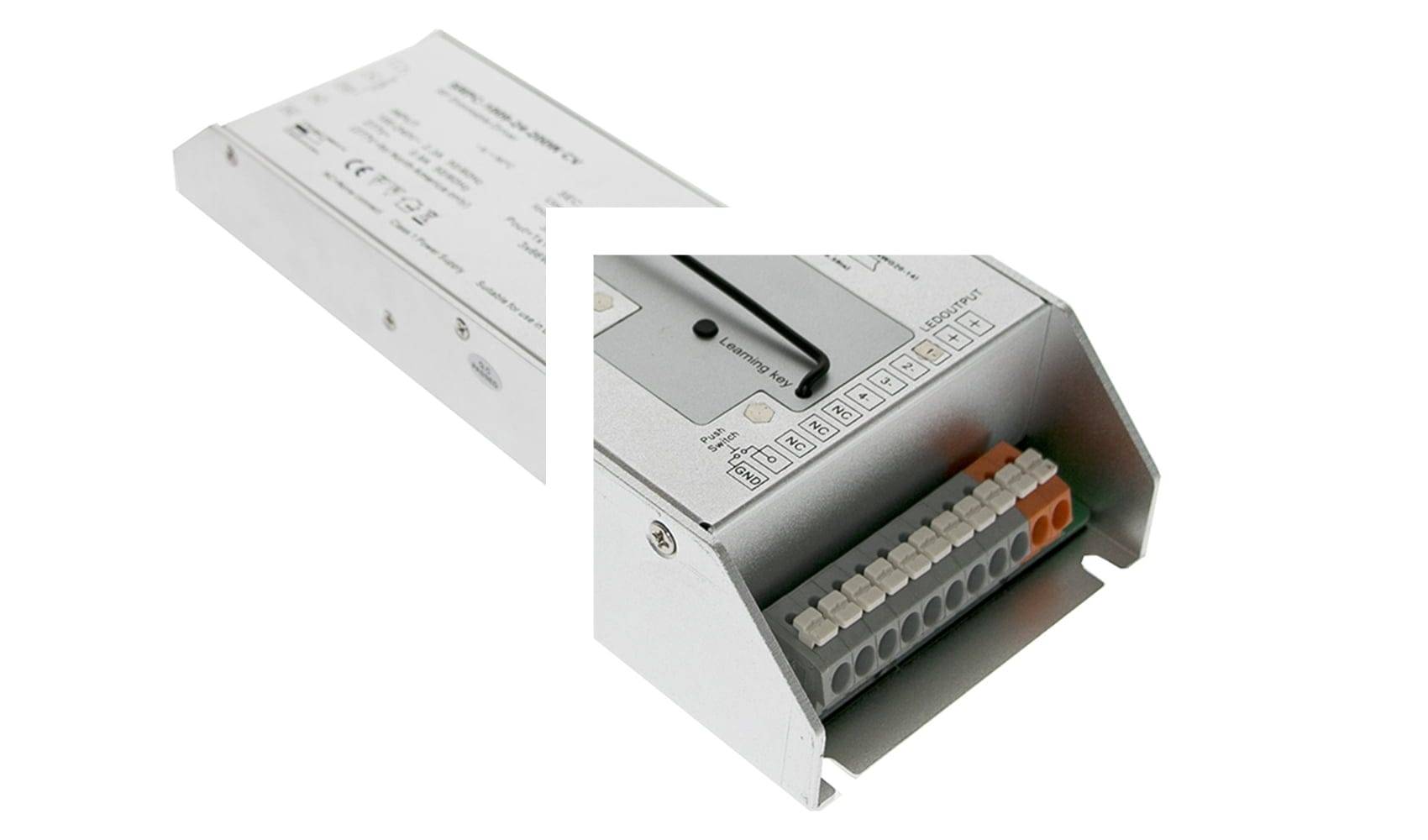

  LED pásek byl namontován v úhlovém profilu 45 stupňů a transformátor se také dobře vešel do šachty, přestože má slušné rozměry 270x79x39 mm. LED pásek má nastavitelnou teplotu barev a tři vodiče, což je třeba zohlednit při výběru transformátoru. Transformátor s bezdrátovým ovládáním má také učící se klíč pro spárování bezdrátového ovládání. Není tedy nutný samostatný přijímač.
14,4 W/m Pásek CCT je připojen k slaboproudé straně transformátoru. Zaujímá tři polohy, jednu plusovou (červená) a dvě minusové (zelená WW a černá CW). Pro spárování tlačítka bezdrátového ovládání je zobrazeno černé tlačítko (učící se klíč).
  Celková délka 8 metrů byla realizována třemi profily o délce 2,5 metru a další půlmetrový úsek byl vyříznut. Jedna role led pásku nestačila, proto bylo na pětimetrovou roli pásku navinuto dalších 2,9 metru led pásku CCT a tento jeden pásek byl připevněn k hliníkovému profilu pomocí předem nalepeného lepidla na led pásku. Plastová objímka na profilu dobře seděla. Profil LED nebylo nutné připevňovat ke dnu žlabu, takže jeho orientaci a umístění lze i nadále pečlivě upravovat podle toho, co se při použití osvědčí nejlépe.

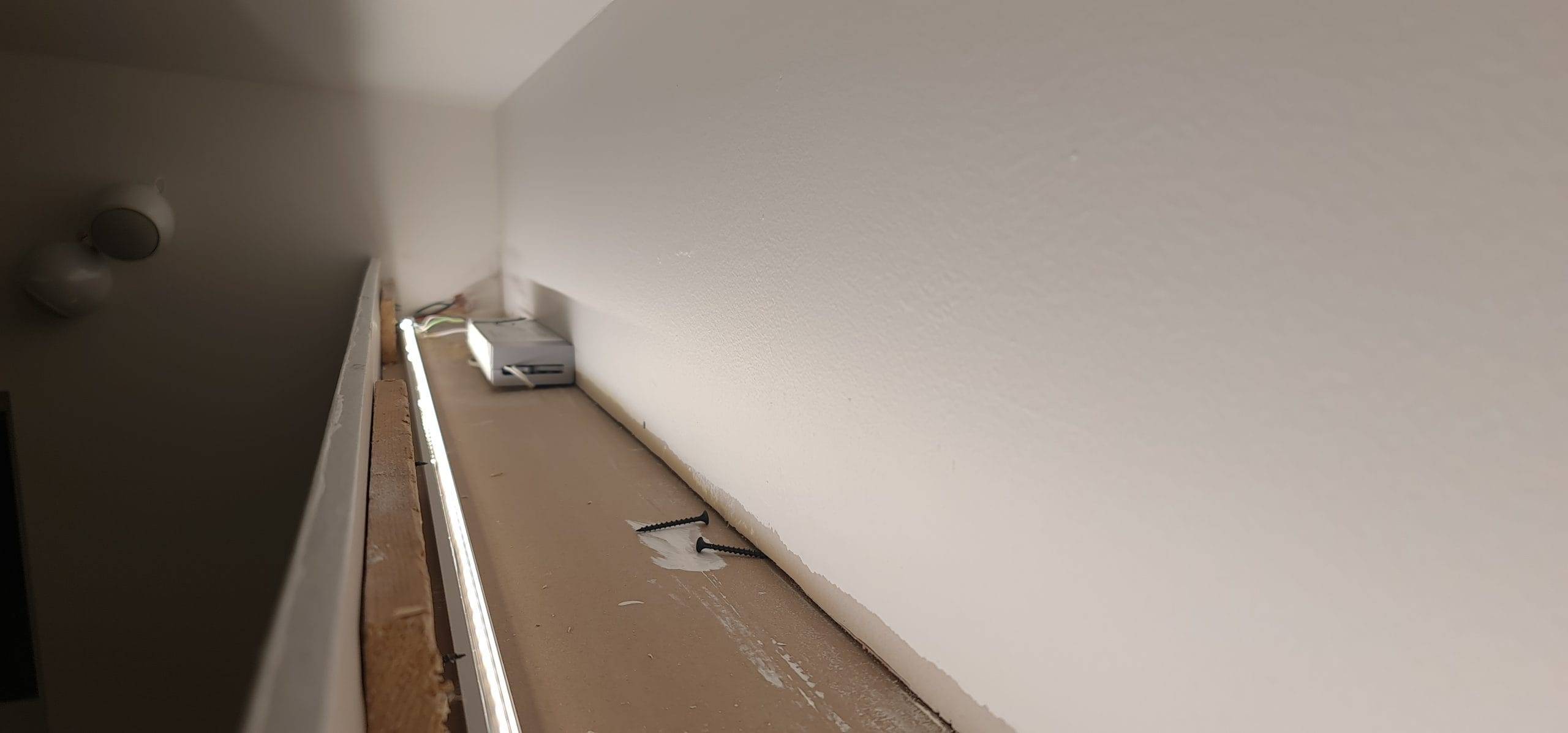

Hliníkový profil s osvětlením pod úhlem 45 stupňů ve spádovém žlabu vedeném skrz stěnu. Vf transformátor se do žlabu dobře vejde.
  LINJA 5 spotů má vlastní stmívatelné transformátory TRIAC určené pro konkrétní svítidla. V tomto případě, kdy nebyl instalován nový kabelový stmívač, byly spoty řetězově propojeny a na primární straně byl instalován bezdrátový přijímač a bezdrátové tlačítko.
Přístroje LINJA 5 byly instalovány ve vzdálenostech 170 cm, přičemž 60 cm bylo ponecháno u stěn. Při instalaci ve vzdálenosti 60 m od stěny se světlo odráží i přes stěnu.

Konečný výsledek je úspěšný - potřebný rozpočet činil 1 500 EUR.

Celý projekt jsme realizovali vlastními silami, pouze elektroinstalace si vyžádala hodinu práce profesionála. S veškerým vybavením a osvětlením to stálo 1 500 eur a zabralo to 20 hodin osobního času. Pokud by práce provedl truhlář, odhadované náklady by činily 1 000 EUR. Po instalaci nepřímého osvětlení LED pásky a bodových světel v obývacím pokoji je lze používat samostatně nebo současně.

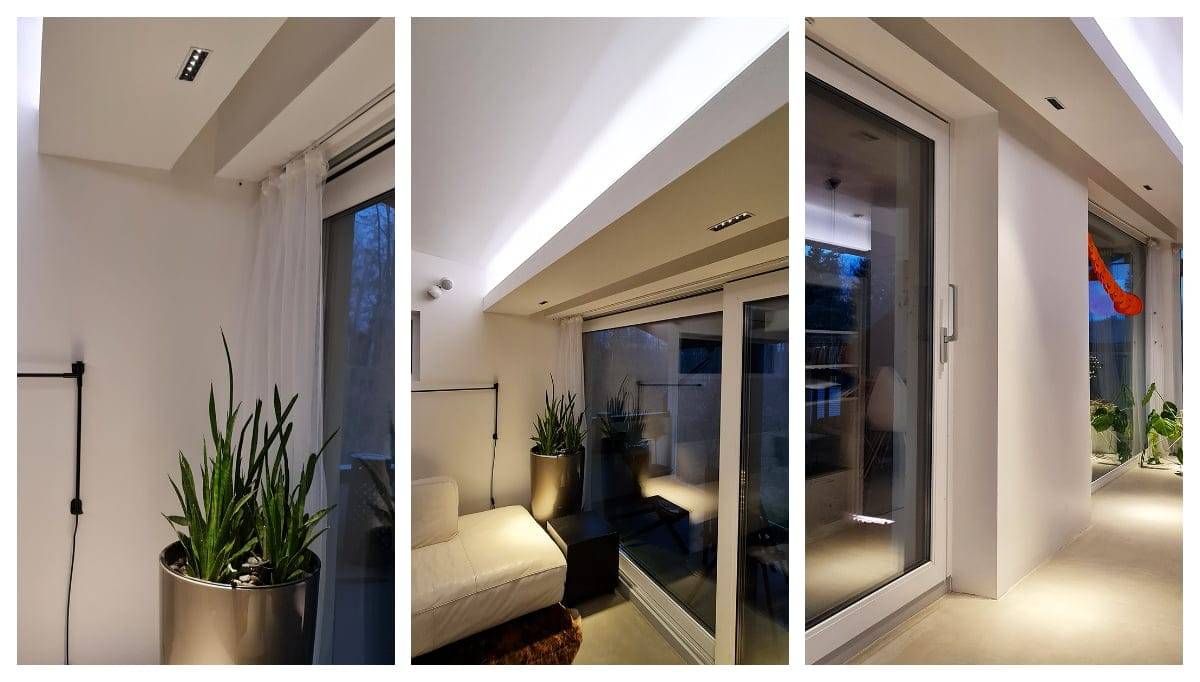

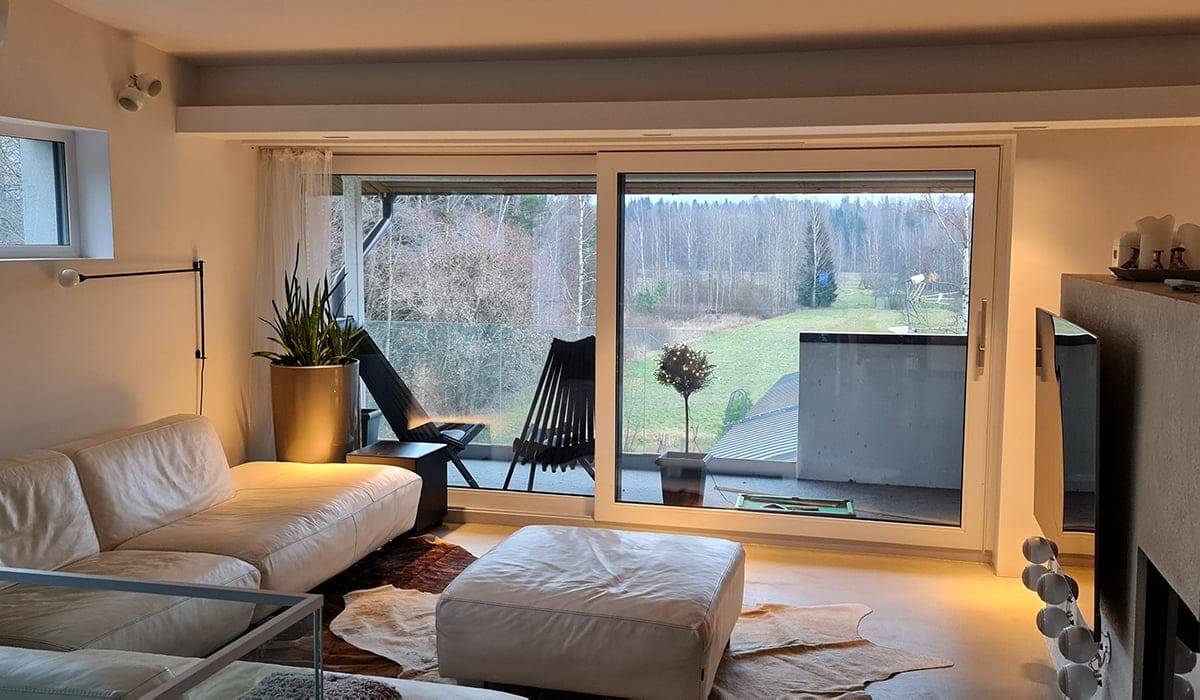

Skvrny LINE 5 nejsou při pohledu ze strany viditelné, ale světla se dobře odrážejí až k podlaze.

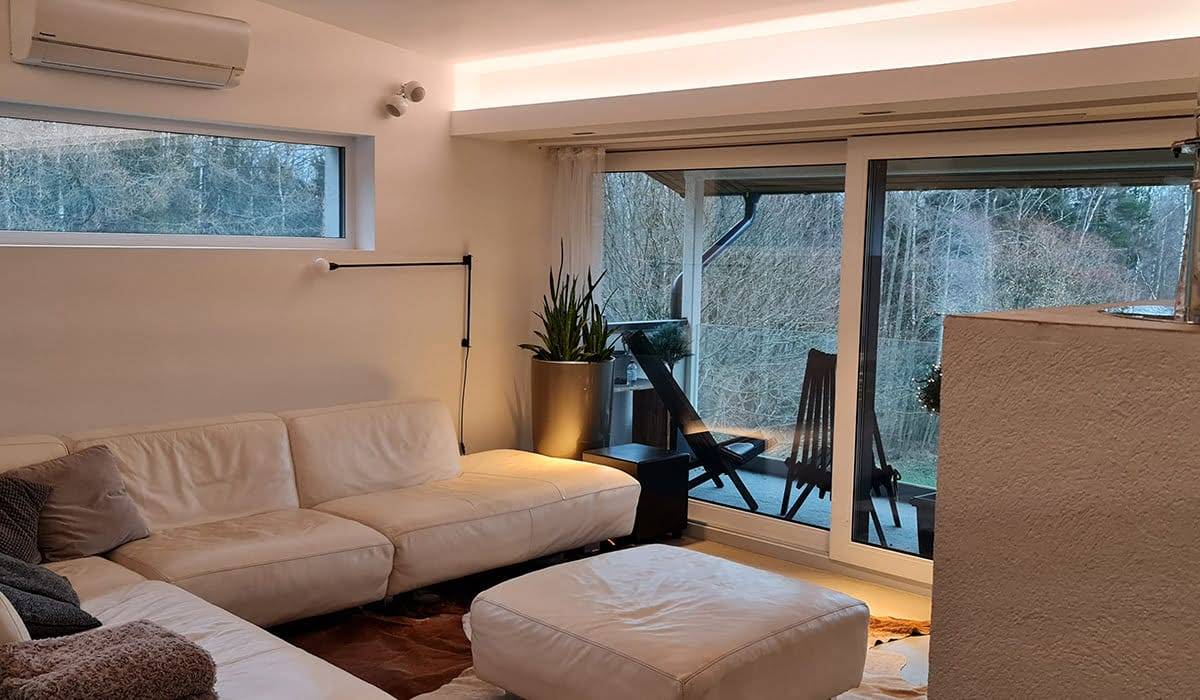

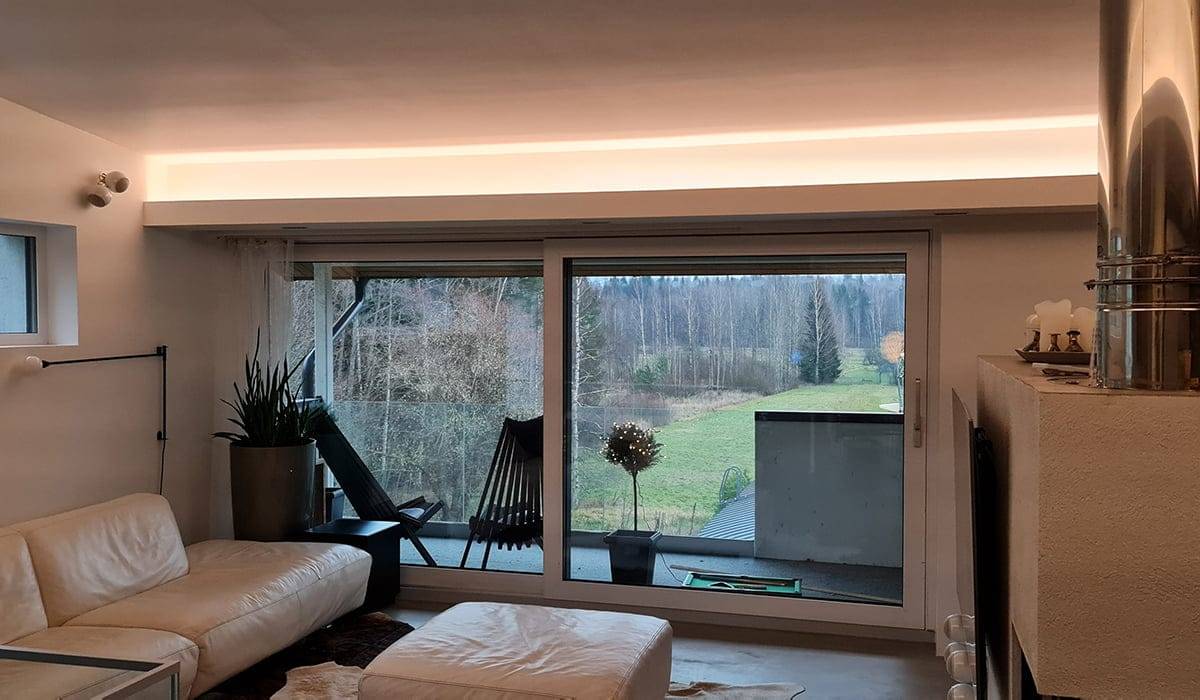

Stmívatelný LED pásek s nastavitelnou teplotou barev přináší na stěnu a strop vašeho obývacího pokoje příjemné nepřímé osvětlení v šachtě.

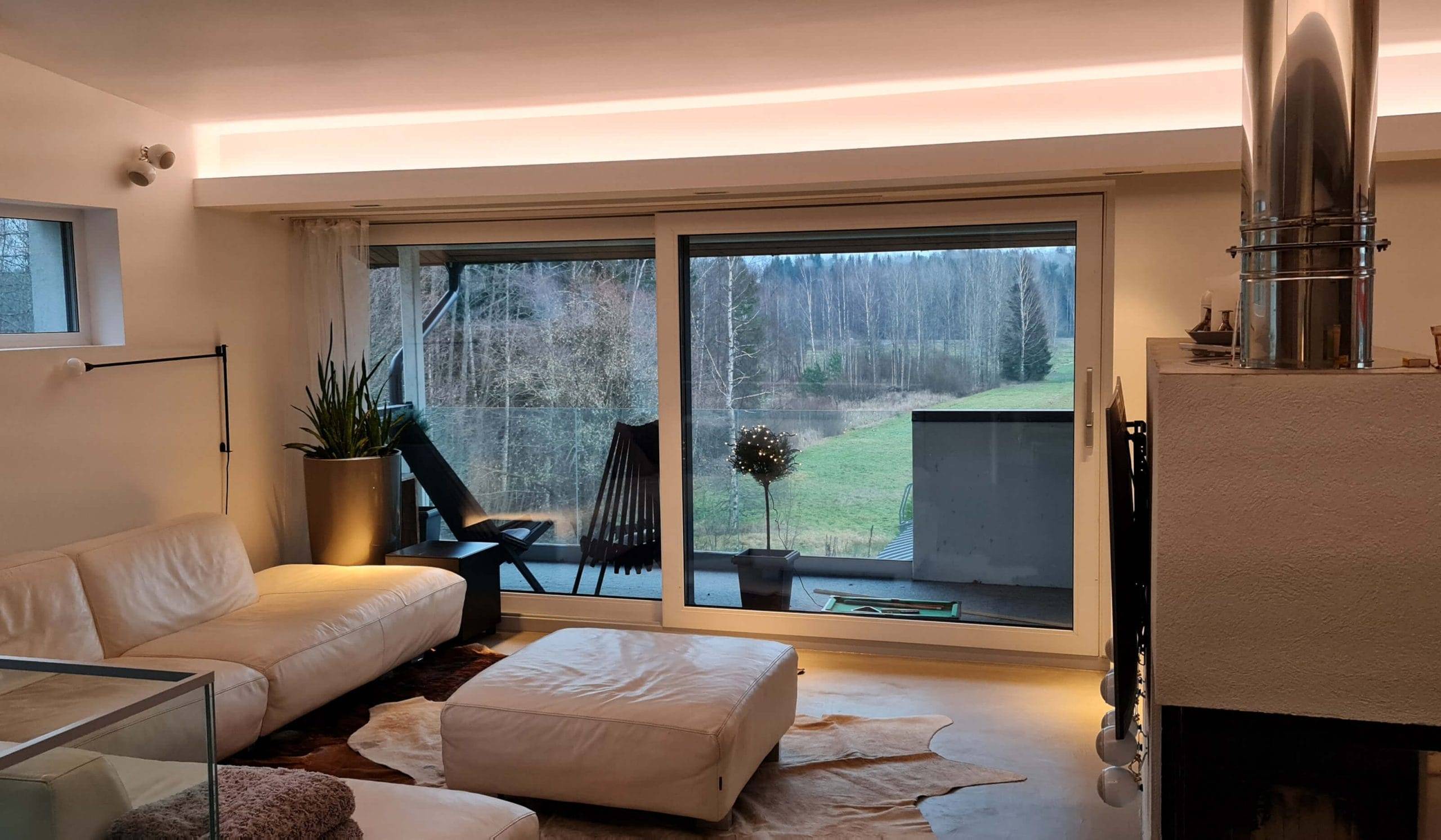

Díky nepřímému osvětlení a zapnutým bodovým světlům LINJA má obývací pokoj dostatek světla navíc.
Součástí renovace byla i stylová výměna LED osvětlení v obývacím pokoji. Bylo nainstalováno pásové světlo, které poskytuje nepřímé světlo směrem ke stropu a přináší do místnosti krásnou dodatečnou záři. Stejným způsobem lze nepřímé a neoslňující osvětlení použít například v ložnici. Svítidlo LINJA 5 lze použít i v celé řadě dalších interiérových a exteriérových aplikací, například k osvětlení terasy. Další informace naleznete v naší kategorii renovací. Tam jsme pro vás připravili názorné články o různých způsobech, jak přidat LED osvětlení, a to jak bodové, tak nepřímé. Ve společnosti Lamppukauppa Led Storevám pomůžeme naplánovat rekonstrukci osvětlení a doporučíme vám vhodného elektrikáře. V naší službě návrhu osvětlení denně navrhujeme mimo jiné osvětlovací systémy pro soukromé domy a v naší službě LedPaja zhotovujeme LED pásky připravené k instalaci podle vašich rozměrů. Všechny naše výrobky jsou vystaveny, nainstalovány a k dispozici k vyzkoušení v naší prodejně v Koivuha, Mesikukantie 16, Vantaa. Obsluhujeme firemní, spotřebitelské i maloobchodní zákazníky. Otevírací doba: po, čt 8.30-15.30, út - čt 8.30-17, so 10-14.
