Ovládání osvětlení pomocí Zigbee, část 5 - jak se spárovat

Tento článek "Jak spárovat" obsahuje přehledné praktické pokyny pro párování našich produktů Zigbee mezi rozbočovačem, transformátory/přijímači a řídicími jednotkami. Zatím máme dobré zkušenosti s rozbočovači Philips HUE, Samsung Smart Things a Lidl Silver Crest. Zigbee je otevřený protokol, takže prakticky veškerý software běžící na Zigbee 3.0 nebo starším bude akceptovat i produkty pro ovládání osvětlení LedStore. Máme také "vlastní" rozbočovač, jehož rozhraním je aplikace Azoula Smart. Související článek nápovědy níže.

V sekci Přílohy k produktům v internetovém obchodě jsme pro každý produkt uvedli pokyny, ale v tomto článku vám vysvětlíme kroky celého procesu a uvedeme nejjednodušší způsoby párování a překonání běžných problémů.

1. Hubi pokládá základy programovatelného mobilního řízení

Hubi je srdcem inteligentního ovládání domácnosti. K Hubu lze připojit všechna zařízení podporovaná danou značkou i další zařízení tzv. třetích stran, pokud nejsou softwarem výslovně blokována. Pro hub existuje několik názvů, takže pokud se setkáte s následujícími pojmy, jde o totéž: most, brána, konektor.

Rozbočovač je třeba spárovat se směrovačem/modemem, ke kterému se připojuje pomocí ethernetového kabelu dodávaného s rozbočovačem. Samotný rozbočovač však nevyužívá domácí síť wifi, ale mezi zařízeními Zigbee je vytvořena síť mesh, která je výkonnější než wifi. Prvním krokem je nasazení rozbočovače a aplikace alespoň do jednoho mobilního zařízení.

Ovládání pomocí Zigbee lze pro svítidla vytvořit třemi způsoby.

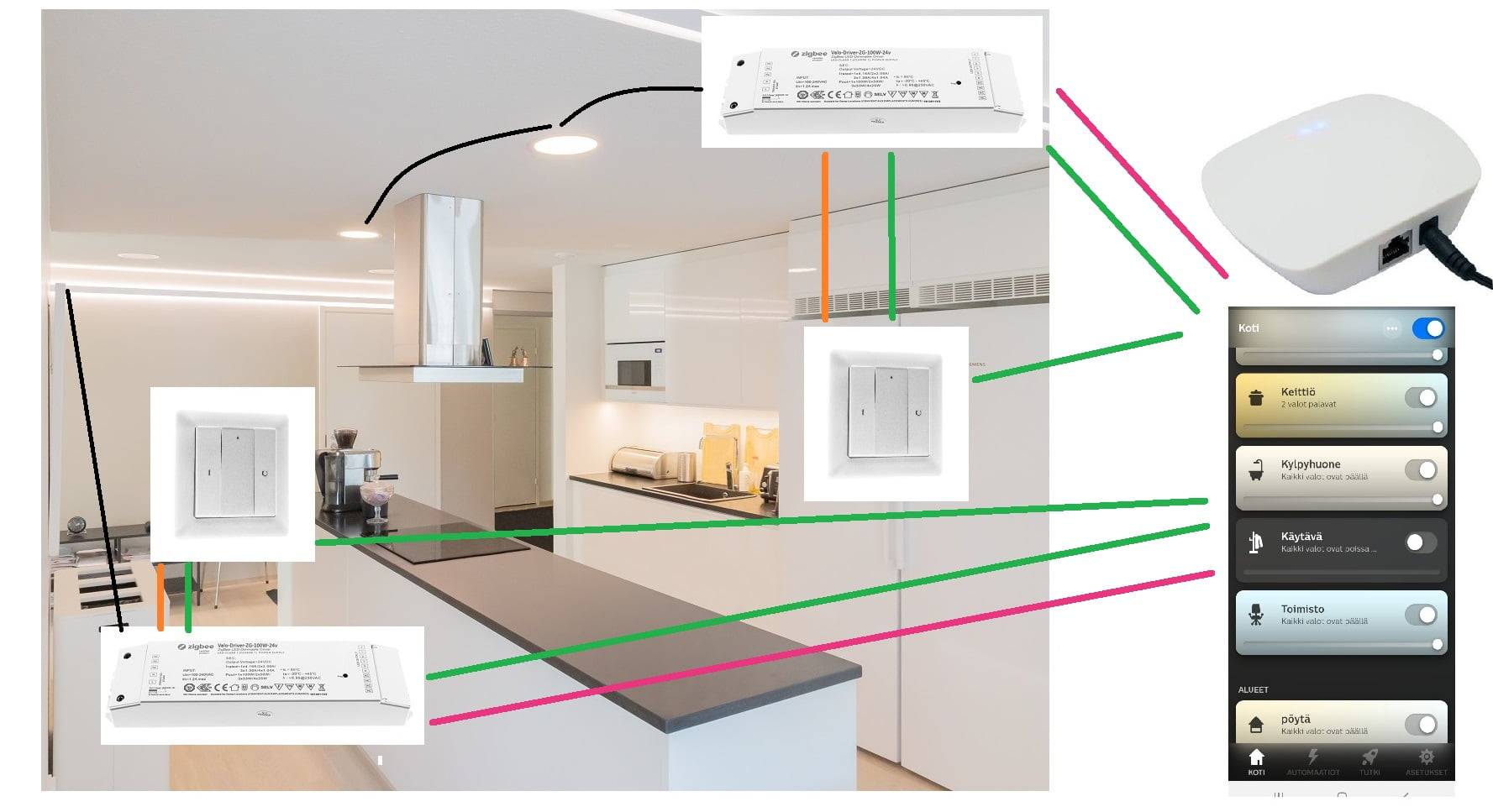

V níže uvedeném příkladu jsou stropní závěsná svítidla ovládána jako jedna skupina a světelný pás LED na stěně je ovládán jako jedna skupina. Černé čáry znázorňují elektrickou kabeláž. Ovládání pomocí Zigbee lze realizovat alternativními způsoby, na obrázku níže čáry představují bezdrátové páry, které jsou otevřeny mezi zařízeními.

a) používá se pro rozbočovač s mobilní aplikací stejné značky pro ovládání osvětlení(růžové konektory)

b) jsou pořízeny bezdrátová ovládací tlačítka včetně pro mobilní použití(zelené konektory)

c) Pokud není požadováno programování a mobilní ovládání svítidel, je alternativou použití bezdrátových ovladačů bez rozbočovače (oranžové konektory). V tomto případě lze rozbočovač aktivovat později.

PÁROVÁNÍ SE PROVÁDÍ TAKTO:

Rozhraní rozbočovače usnadňuje připojení svítidla. Například v aplikaci Philips HUE v nabídce Domů vyberte možnost Přidat svítidla -> Search. Software vyhledá spárované zařízení a zobrazí jej na obrazovce. Můžete jej tak pojmenovat a přidat do požadované místnosti nebo skupiny.

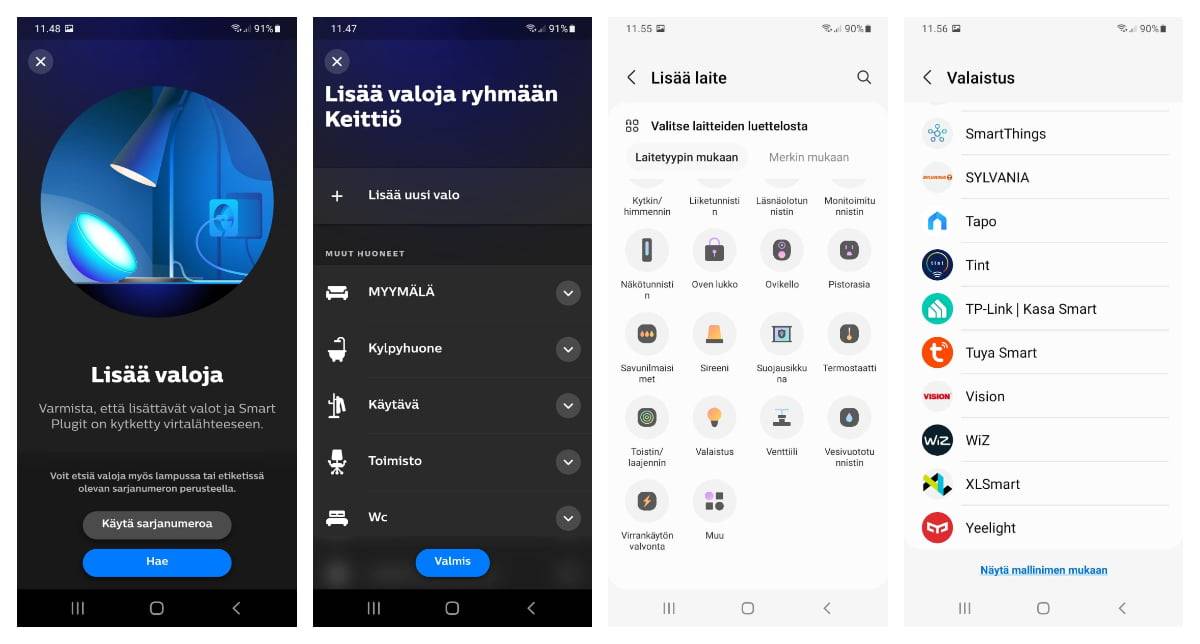

Jako další příklad můžete v rozhraní Samsung Smart Things vybrat možnost Přidat zařízení a ze seznamu zařízení vybrat možnost Osvětlení a ze seznamu osvětlení možnost Tint. Níže je obrázek obou rozhraní ze zobrazení přidání osvětlení/přidání zařízení.

Také bezdrátové ovladače/tlačítka VaLO Zigbee od společnosti LedStore jsou připojeny jako světla/lampy , ale nejsou připojeny k žádné místnosti a v uživatelském rozhraní se nezobrazují jako zařízení. Zde se instalace často pokazí, protože i když je tlačítko přidáno jako světlo, HUE atd. ho nenajde, ale kontrolka tlačítka vám řekne, že je připojeno k síti Zigbee. To je důležité, protože jinak po spárování tlačítka přímo s transformátorem dojde k jeho odstranění z aplikace, pokud není tlačítko nejprve připojeno k síti Zigbee. Výjimkou je tlačítkový programovatelný ovladač Friends of Hue, který se přidává jako příslušenství a lze jej nalézt pod názvem Friends of Hue. Uživatelské rozhraní definuje požadované funkce tlačítka.

2. Řízení osvětlení a komponenty osvětlení

K rozbočovači lze přidat ovladače Zigbee, což jsou buď transformátory s vestavěnými přijímači, nebo přijímače oddělené od transformátoru. Při nákupu světel jsou transformátory Zigbee pro světla definovány podle celkového výkonu a napětí provozních skupin.

Všechny tyto transformátory/přijímače jsou jednotlivě načteny z rozbočovače, přidány do požadované místnosti a pojmenovány podle skupiny osvětlení. Například stropní světla v obývacím pokoji, závěsová světla v obývacím pokoji, stojací lampa v obývacím pokoji. Když se v softwaru objeví osvětlovací zařízení, software identifikuje jeho vlastnosti pro ovládání osvětlení. Mezi ně patří stmívání, řízení teploty barvy bílého světla (CCT) a změna barvy (RGB).

V závislosti na rozbočovači můžete k chytrému ovladači připojit přibližně 50-200 zařízení (přijímačů), takže tento počet je dostatečný pro poměrně velký bytový komplex, pokud si pro každé místo nepořídíte samostatný přijímač. Takzvané chytré žárovky, jako jsou E27 a GU10, mají vždy jeden přijímač na jedno svítidlo, takže zabírají nejvíce místa v poměru k množství dostupného světla. Téměř všechna svítidla LedStore lze připojit nejen k dalším systémům domácí automatizace, ale také k chytrému ovládání Zigbee.

3. Transformátory, tj. napájecí zdroje a přijímače

PÁROVÁNÍ SE PROVÁDÍ TAKTO:

Začněme s rozhraním rozbočovače přidáním světel. Transformátory Zigbee mají zabudovaný přijímač (např. Zigbee RF 24V 200W CCT) a s rozbočovačem se spárují pětinásobným (5) stisknutím programovacího tlačítka transformátoru. Při zahájení párování musí být zapnutá světla a napájení, aby byl transformátor napájen a blikání světel signalizovalo, že je aktivován režim párování.

Přijímače odpojené od transformátoru se k rozbočovači párují stejným způsobem jako transformátory, tj. pětinásobným stisknutím programovacího tlačítka. To zároveň slouží jako reset a zařízení poté okamžitě přejde do režimu párování.

Jakmile je transformátor/přijímač připojen k rozbočovači (nezapomeňte jej pojmenovat), lze k němu připojená svítidla ovládat prostřednictvím rozhraní z jednoho nebo více mobilních zařízení připojených k rozbočovači. (způsob použití a)

Kromě toho mohou být do mobilního použití zahrnuty také bezdrátové ovladače VaLO Zigbee společnosti LedStore (případ použití b). Pokyny pro připojení metody Touch Link pro bezdrátové ovladače a metody Find&Bind pro ovladače napájené ze sítě najdete v následující části.

Pokud kromě bezdrátových ovladačů není nasazeno mobilní ovládání, tj. rozbočovač (režim provozu c), párování se provádí přímo mezi transformátory/přijímači a řídicími jednotkami. Jeden transformátor a jeden ovladač tvoří pár, nikoliv více ovladačů ke stejnému transformátoru (ale více transformátorů ke stejnému tlačítku je možné). Režim párování transformátorů se pak aktivuje čtyřnásobným (4) stisknutím programovacího tlačítka. Jedná se o metodu párování Touch Link, kdy se ovladač přiblíží na dobu párování k transformátoru/přijímači na vzdálenost 10 cm a v závislosti na typu ovladače se naváže spojení metodou Touch Link, návod níže pro bezdrátové nástěnné a bezdrátové dálkové ovladače.

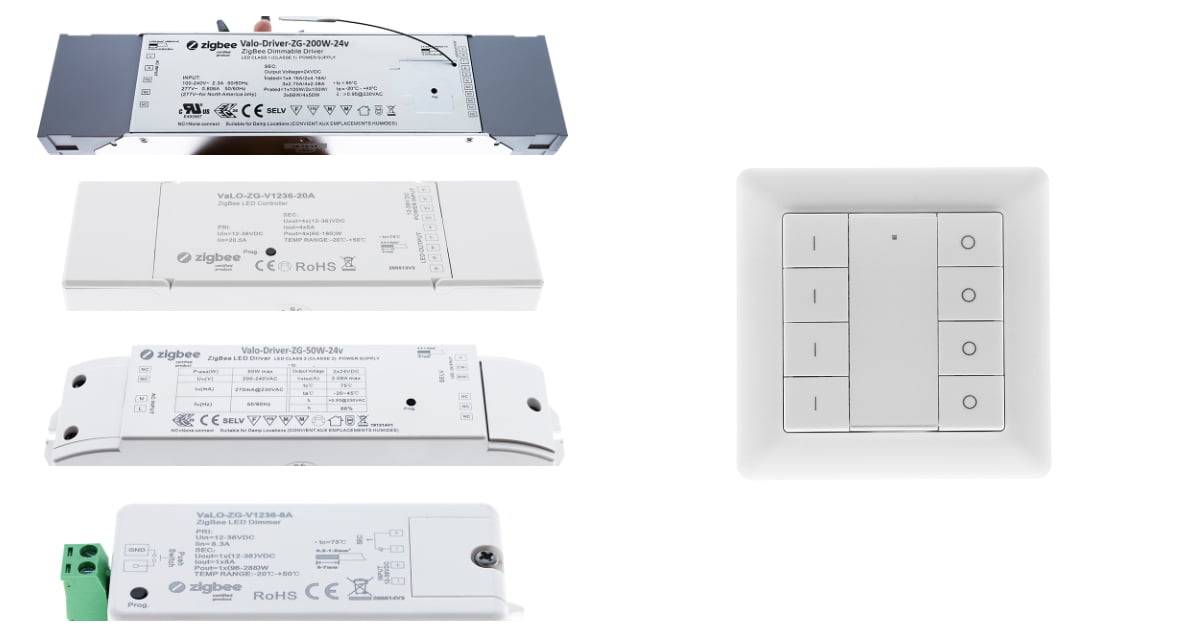

Níže jsou uvedeny příklady transformátorů a přijímačů a také čtyřdílný regulátor pro čtyři skupiny svítidel.

4. Bezdrátové ovladače napájené z baterie a montované na stěnu

PÁROVÁNÍ SE PROVÁDÍ TAKTO:

Jak používat b, mobilní použití + bezdrátové ovladače. Bezdrátové ovladače se vloží do rozbočovače a poté se připojí k požadovanému transformátoru/přijímači podle pokynů Touch Link. Při připojování k rozbočovači je nutné sledovat zelenou kontrolku na tlačítku, která během párování bliká. Proces párování končí pěti rychlými bliknutími kontrolky.

První krok, spárování s rozbočovačem

Nejprve spusťte přidávání světla z rozhraní a poté připojte řídicí jednotku podle jejího typu, režim rychlého spuštění funguje pro všechny nástěnné bateriové řídicí jednotky. Knoflíková baterie je dodávána s ovladači. Před párováním nezapomeňte sejmout kryt baterie!

Párování s rozbočovačem s různými typy ovladačů

• Stiskněte současně třikrát nejnižší tlačítka I a O na ovladači nebo tlačítka S1, S2 (dvě nejnižší na ovladači RGB+CCT), čímž se aktivuje párování s rozbočovačem. Párování se ukončí pěti rychlými bliknutími kontrolky, POZOR! Aplikace tvrdí, že nebylo nic nalezeno, ale tlačítko je podle kontrolky připojeno. vše je tedy v pořádku. Jediné tlačítko se do rozbočovače vloží pouze jednou, i když ovládá několik skupin svítidel.

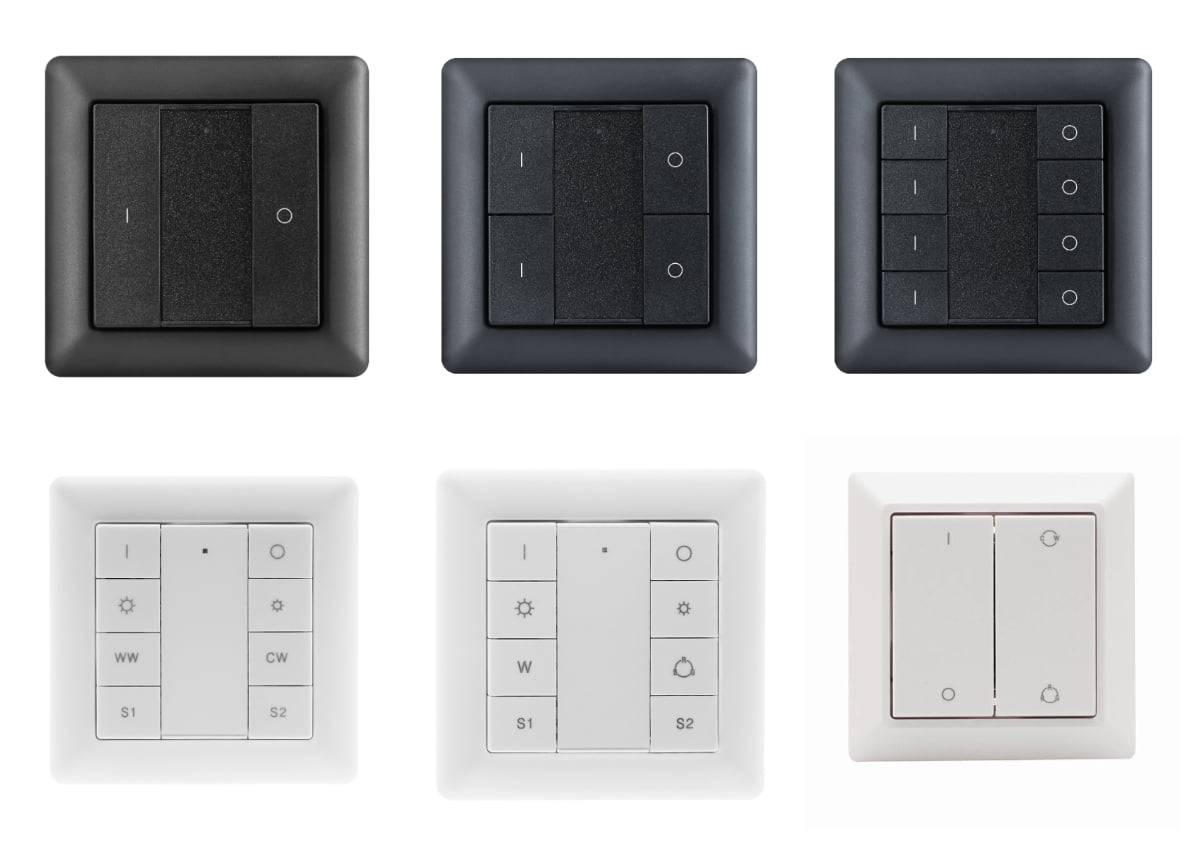

Tato metoda se používá k připojení níže uvedených tlačítek.

Bezdrátový stmívač LED - VaLO Zigbee, 1-dílné tlačítko bílé a černé, SKU VaLO-P1OS-ZG
Bezdrátový stmívač LED - VaLO Zigbee, 2-dílné tlačítko bílé a černé, SKU VaLO-P2OS-ZG
Bezdrátový stmívač LED - VaLO Zigbee, 4-dílné tlačítko bílé a černé, SKU VaLO-P4OS-ZG
Bezdrátový LED stmívač - VaLO Zigbee, ovládací tlačítko CCT bílé a černé, SKU VaLO-P1CCT-ZG
Bezdrátový LED stmívač - VaLO Zigbee, ovládací tlačítko RGBW bílé a černé, SKU VaLO-P1RGB-ZG
Bezdrátový LED stmívač - VaLO Zigbee, ovládací tlačítko RGB+CCT bílé a černé, SKU VALO-P1RGBCCT-ZG

Po dokončení párování s rozbočovačem pokračujeme spárováním (Touchlink) řídicí skupiny a transformátoru skupiny osvětlení, kterou chceme ovládat z rozbočovače i bezdrátového ovladače.

Druhý stupeň, spárování mezi regulátorem a transformátorem

PÁROVÁNÍ SE PROVÁDÍ TAKTO:

Způsob připojení je Touch Link, který se provádí přiblížením řídicí jednotky na méně než 10 cm od transformátoru. Propojení mezi zařízeními se provádí tak, že se nejprve na transformátoru otevře režim párování Touch Link, a to čtyřmi (4) stisky programového tlačítka. Poté na adrese

• u jednodílného ovladače podržte obě tlačítka, dokud nezačne blikat kontrolka ovladače, a poté ihned dvakrát stiskněte tlačítko I.
• ve dvoudílném ovladači určují spodní tlačítka vpravo + vlevo, do které skupiny chcete světla přiřadit. Současně je podržte stisknutá po dobu tří sekund a uvolněte je.
• na čtvercovém ovladači vyberte pomocí spodních tlačítek vpravo + vlevo skupinu, do které chcete světla přiřadit. Podržte je současně stisknutá po dobu tří sekund a uvolněte je.
• Na ovládacím tlačítku CCT podržte současně dvě nejnižší tlačítka (tlačítka S1 a S2) po dobu tří sekund a uvolněte je.
• Pro ovládací tlačítko RGBW podržte obě spodní tlačítka (S1 a S2) současně po dobu tří sekund a uvolněte je.

Párování začíná blikáním kontrolky LED na ovladači a končí blikáním spárovaných skupin světel. Párování trvá přibližně 10 s.

5. Bezdrátové, bateriové, dálkově ovládané ovladače

Bezdrátové dálkové ovladače můžete používat buď s mobilním ovladačem (režim b), nebo připojené přímo ke skupinám svítidel (režim c). Dálkové ovladače mají možnost řízení tónu bílého světla (CCT) a stmívání, řízení barev RGB a stmívání nebo CCT+RGB a stmívání. K zařízení lze přidat 3XAAA prstové baterie. Dálkové ovládání CCT+RGB funguje na 2 prstové baterie AAA. Ty nejsou součástí dodávky.

PÁROVÁNÍ SE PROVÁDÍ TAKTO:

Dálkové ovladače CCT a RGB a RGB+CCT se k rozbočovači připojují stejným způsobem, a to spuštěním vyhledávání z rozhraní. Poté se stiskne tlačítko zapnutí/vypnutí, dokud se neaktivuje kontrolka. Poté jednou stiskněte tlačítko S1 a spustí se proces párování. Kontrolka pětkrát blikne na znamení úspěšného spárování.

To znamená, že dálkové ovladače RGB a CCT se připojují k transformátoru prostřednictvím Touch Link aktivací režimu párování Touch Link z transformátoru čtyřmi postupnými stisky kláves. Dálkový ovladač se pak přiblíží na vzdálenost 10 cm od transformátoru a jednou se stiskne tlačítko zapnutí/vypnutí. Poté se zadá číslo skupiny, ke které se chcete připojit. Poté jednou stiskněte tlačítko zapnutí/vypnutí a jednou tlačítko S2. Aktivuje se režim párování, který se ukončí šesti bliknutími kontrolky a dvěma bliknutími lampy.

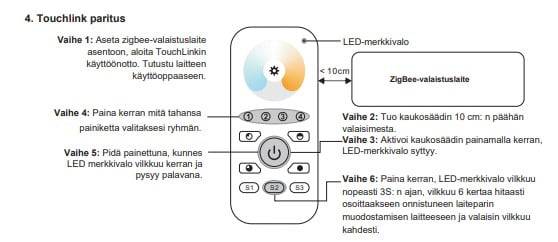

Níže je uveden příklad procesu párování dálkového ovládání CCT Touchlink.

6. Bezdrátové ovladače napájené ze sítě

Tato zařízení se používají pro použití b nebo c tj. buď připojené k rozbočovači, nebo připojené v párech pouze k transformátorům.

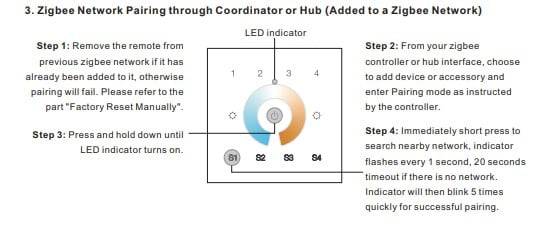

K dispozici na adrese b ovladače napájené ze sítě, jako je například VaLO Wireless Zigbee CCT LED Wall Controller pro 4 skupiny, 230V (SKU Valo-INWALL-ZG-4OS-CCT), se bezdrátově připojují k mobilnímu ovladači, tj. rozbočovači, stisknutím tlačítka uprostřed, dokud se neaktivuje kontrolka. Poté stiskněte levé spodní tlačítko (S1). Na konci procesu kontrolka pětkrát zabliká, což signalizuje úspěšné spárování.

Níže je uveden příklad anglické verze příručky.

U zařízení napájených ze sítě se po připojení k rozbočovači provede párování v režimu Find & Bind mezi transformátory a skupinami řídicích jednotek 1-4. Transformátory i řídicí jednotka se tedy řídí instrukcí Find&Bind, která zní:

• na transformátorech stiskněte třikrát (3) program bump
• Poté pomocí tlačítek v horním řádku stiskněte číslo skupiny, kterou chcete přiřadit k ovládacímu prvku. Stiskněte tlačítko od středu ovladače, dokud se neaktivuje kontrolka, a poté stiskněte tlačítko S3.

Při použití v režimu pohonu c pak pouze Find&Bind párování.

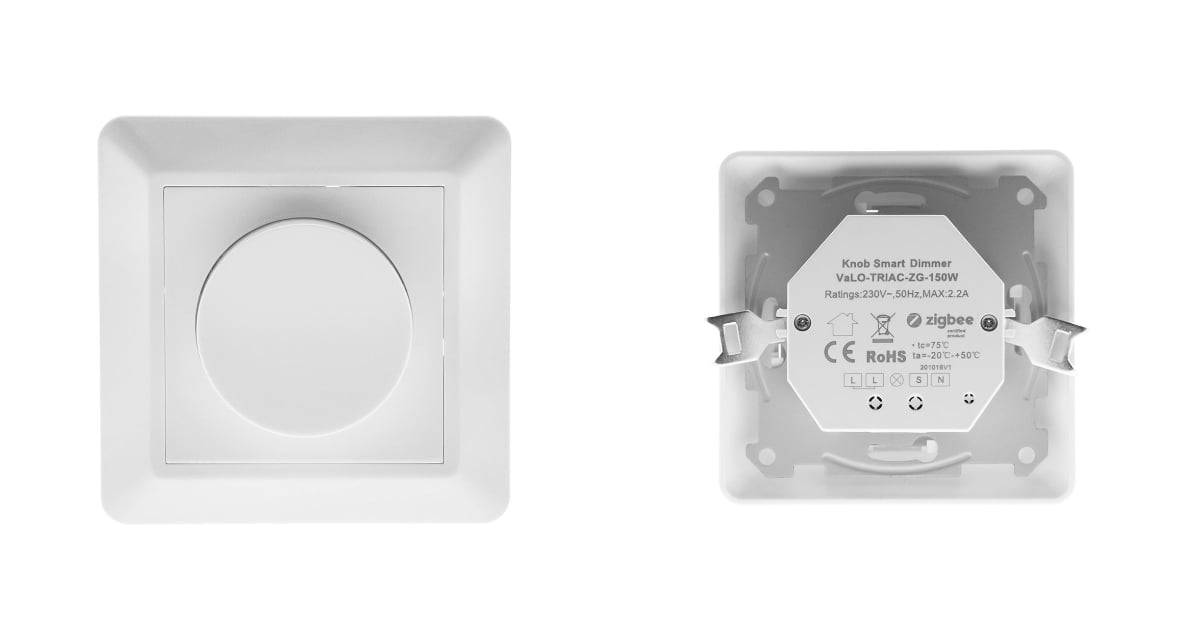

V našem druhém modelu plug-in. LED TRIAC stmívač a Zigbee přijímač 230V - VaLO, pro led svítidla, max. 150W (EXXACT) , (SKUValo-TRIAC-ZG-150W) spárování s rozbočovačem se vytvoří spuštěním vyhledávání/přidávání světla z rozbočovače a následným zapnutím napájení stmívače. Rozbočovač najde spárovaný stmívač a světla k němu připojená pětkrát bliknou a poté zůstanou trvale rozsvícená. Transformátor je zde transformátor TRIAC, ke kterému je zapojen spínač, takže mezi nimi již existuje spojení.

Pokud chcete přidat další ovladače, postupujte podle postupu párování Touchlink a připojte ovladače k sobě.

7. Jak párovat: videonávody na You Tube společnosti LedStore

Na You Tube jsme připravili video: příklad párování dvoudílného tlačítka s transformátorem. https://www.youtube.com/watch?v=IlN87nN0eZE&t=4s

Transformátor lze kromě mobilního ovládání spárovat také s více tlačítky. V tomto případě se postupuje stejně, ale propojení ovládacích prvků se opakuje několikrát. Zde je video na You Tube na toto téma: https://www.youtube.com/watch?v=aunrKLsKqYY.

8. V případě chyb

Všechna zařízení mají také pokyny pro resetování v případě, že se spojení nezdaří. V takovém případě byste měli provést reset. Pokyny pro všechna zařízení začínají odebráním připojovaného zařízení ze všech sítí, tj. obnovením výchozího továrního nastavení. Pouze výjimečně je třeba provést reset před zahájením připojení. Z rozbočovače/rozhraní lze zařízení resetovat pouhým odpojením zařízení. Kromě toho je vhodné zařízení resetovat ručně. Je také dobré vědět, že proces párování je po 180 sekundách ukončen. Pokud se párování nezdaří, doporučujeme před opětovným spuštěním počkat 180 sekund.

O Zigbee jsme psali také v předchozích dílech 1-4, které najdete níže:

Část 1, kde najdete další podrobnosti o použití c https://ledstore.fi/blog/2021/10/01/zigbee-valaistuksenohjaus-haltuun-osa-1/.

Část 2, kde naleznete další podrobnosti o použití a a b https://ledstore.fi/blog/2021/10/06/zigbee-valaistuksenohjaus-haltuun-osa-2/.

Část 3 Žárovky LedStore a další zařízení Zigbee v různých rozhraních https://ledstore.fi/blog/2022/02/14/zigbee-valaistuksenohjaus-haltuun-osa-3/

Část 4 Zapojení a provoz svítidel řízených barevnou teplotou pomocí Zigbee z pohledu instalatéra https://ledstore.fi/blog/2022/08/04/cct-zigbee-alyvalaistus-asentajan-nakokulmasta/

Všechna zařízení ZigBee jsou k dispozici v prodejně společnosti LedStore v Koivuhaa, Vantaa, na adrese Mesikukantie 16, 01300 Vantaa. V prodejně máme nainstalované ovládací prvky Zigbee a používáme aplikace Philips Hue a Samsung Smart Things.

ČASTO KLADENÉ DOTAZY
