Snížení lze provést uprostřed místnosti, na okrajích nebo jen v části místnosti. Zapuštěné nebo nepřímé osvětlení obvykle vyžaduje nějakou formu downlightingu a k tomu budete potřebovat konstrukční výkresy pro truhláře. Doporučujeme vybudovat podhled až po výběru svítidel, aby byl podhled dostatečně hluboký pro zvolený design. V tomto článku najdete konstrukční výkresy pro různá řešení.
Prostor potřebný pro svítidla v sestupu
Osvětlení pomocí LED reflektorů obvykle vyžaduje hloubku výklenku přibližně 50 mm až 100 mm, zatímco panelová svítidla se obvykle vejdou do výklenku o hloubce přibližně 22 mm až 35 mm. Vytvoření nepřímého osvětlení pomocí LED pásků vyžaduje ustoupení přibližně 50 mm až 300 mm, aby se světlo LED pásku před dosažením povrchu stropu řádně otevřelo.
LED reflektory a panely proto vždy vyžadují zapuštěný prostor uvnitř střechy. Typické provozní teploty LED světel se pohybují mezi 50 a 80 stupni Celsia, takže je lze instalovat přímo na dřevo nebo omítku. Pokud je mezi svítidlem a transformátorem parotěsná fólie, doporučujeme ji přelepit hliníkovou páskou. Je to proto, že při teplotách již od 50 stupňů Celsia začne plast křehnout a časem dojde k úniku vzduchu.
Transformátory pro svítidla vyžadují instalační prostor, ale nemusí být umístěny na stropě téže místnosti. Transformátory mohou být umístěny například v nábytku v místnosti nebo na boku sousední místnosti. K transformátorům musí být možný snadný přístup bez demontáže konstrukce.
Prostor potřebný pro zapuštění panelů LED
Panely LED jsou velmi tenké, takže se vejdou i do velmi mělkých prostor. Rám samotného panelu je silný pouze 11 mm, takže při použití běžné 13mm omítky není nutné z panelu odstraňovat žádnou výztuž. Panel se jednoduše přeloží tak, aby pružiny prošly mezi výztuhami a na desku.

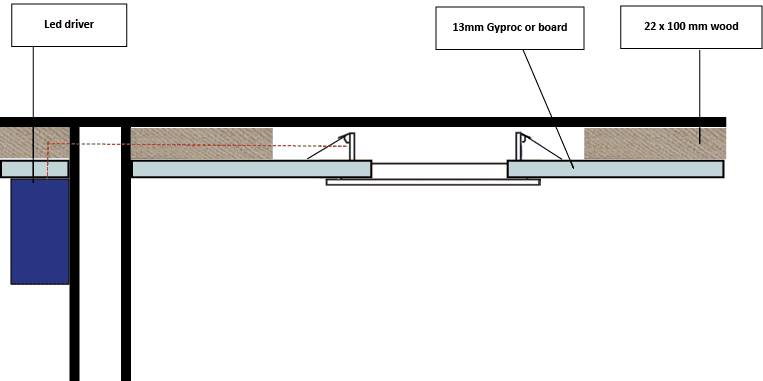

Nejnižší prostor, do kterého lze LED panely vložit, je 22mm výztuž + 13mm sádrokarton. V této situaci by měl být transformátor (transformátory) pro svítidla umístěn v místnosti pod stropem nebo v sousední místnosti.

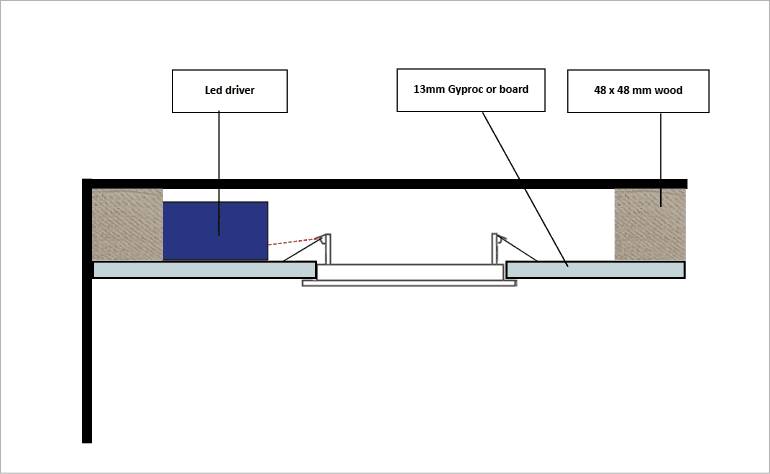

Některé panely s nižším výkonem (např. plafond120 6W ) mají transformátor o tloušťce pouhých 19 mm, takže je lze umístit i do stejného sloupce. Doporučuje se však montáž o rozměrech 48 x 48 mm, která umožňuje namontovat všechny transformátory na stejnou střešní konstrukci (viz obrázek níže).
Prostor pro zapuštění potřebný pro LED spoty

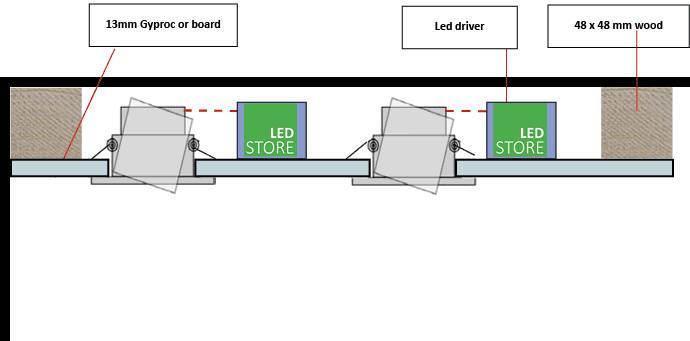

LED spoty obvykle vyžadují kolimaci 48 x 48 mm. 90 % spotů řady LedStore se vejde do konstrukcí s celkovou výškou 62 mm. Do stejného montážního otvoru ve svítidle se vejde i vlastní transformátor (viz obrázek níže). Například spot SLIM má celkovou výšku pouhých 32 mm, takže se vejde i do sloupu o průměru 22 mm!

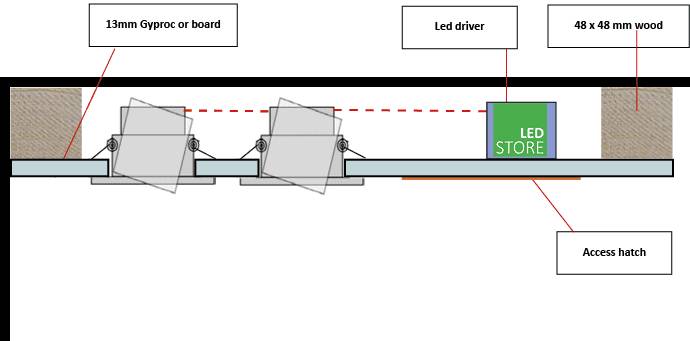

LED spoty lze instalovat také se skupinovým transformátorem. V tomto případě je transformátor mnohem větší a nevejde se do otvoru svítidla, ale vyžaduje servisní poklop (foto níže). Skupinový transformátor má pouze jeden vodič vedoucí z jednoho svítidla do druhého. Obvykle se instalace Zigbee/RF/Dali provádějí se skupinovým transformátorem.
Prostor potřebný pro nepřímé osvětlení při sestupu
Nepřímé osvětlení vždy vyžaduje nějaký druh konstrukce stropního osvětlení, kde jsou ukryty LED pásky a profily s transformátory. Níže jsou uvedeny nejoblíbenější struktury stropních svítidel používané v různých prostorech.

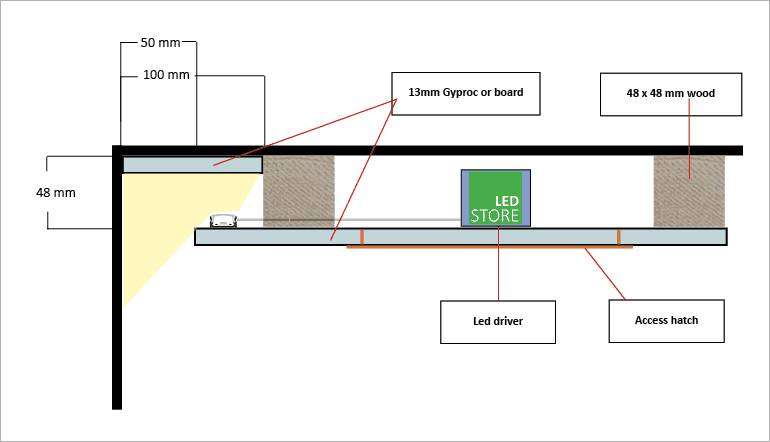

Nejběžnější konstrukce stropního svítidla pro nepřímé světlo
Nejtypičtější konstrukce vzniká nepozorovaně vynecháním krajního svorníku ze stěny. Ve Finsku stavitelé domů nejčastěji používají svorníky o rozměrech 48 x 48 mm, takže jejich odsunutím od stěny o stejný rozměr vznikne přirozená prohlubeň. Základna je obvykle vyrobena ze stejného materiálu jako střešní deska/panel. Transformátor se vkládá do servisního poklopu uvnitř skříně. Led profil je připevněn ke stropu pomocí vlastních držáků.

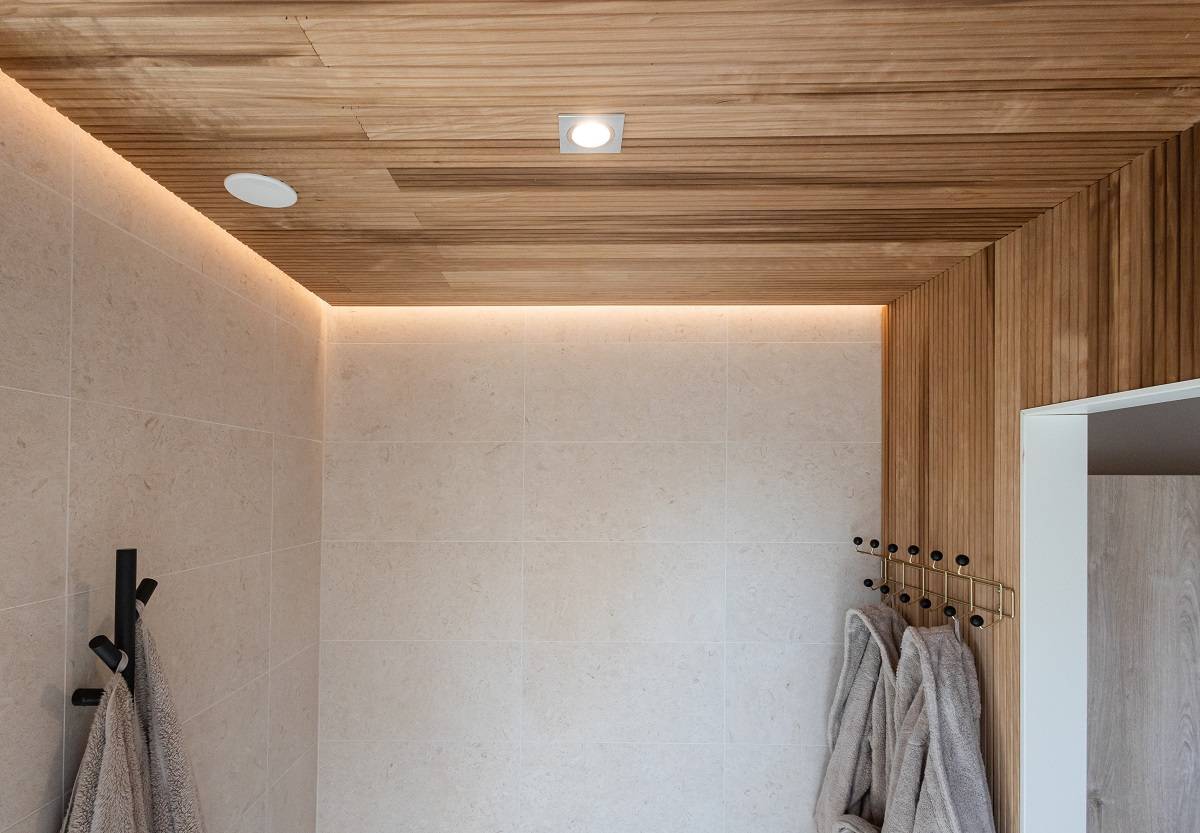

Světlo vstupuje do místnosti přímo přes stěnu a materiál stěny ovlivňuje odrazivost a rozptyl světla v místnosti. Stěna natřená na bílo přivede do místnosti 70 % světla (obrázek níže).

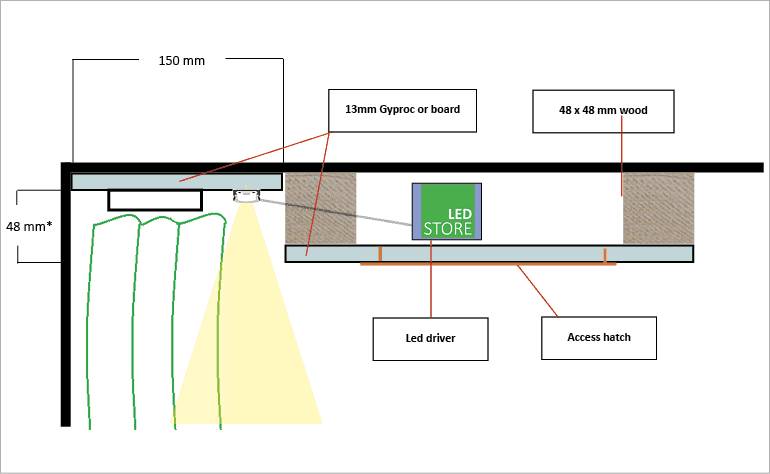

Nejběžnější konstrukce stropního svítidla pro nepřímé světlo a clonu

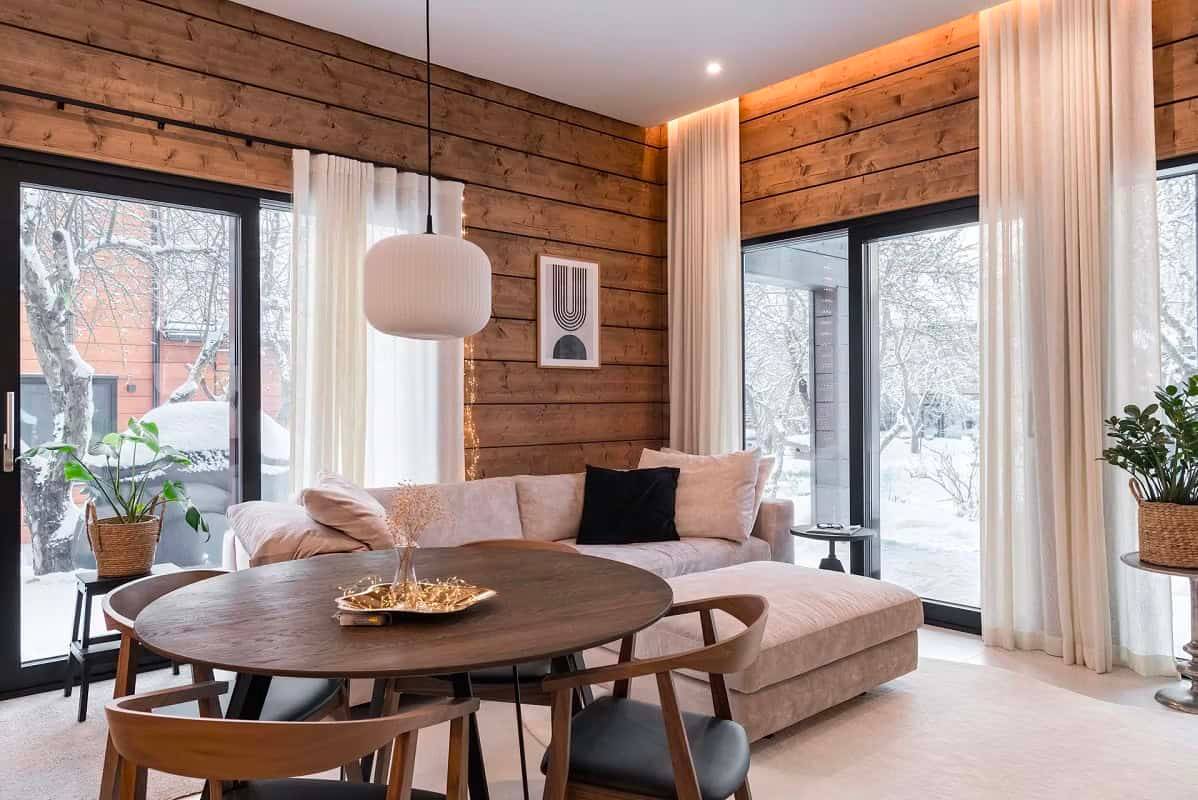

Jedinou změnou oproti předchozí konstrukci je, že je ponechán prostor i pro závěsy. Jednovrstvá záclona obvykle vyžaduje asi 100 mm prostoru. Světlo je ponecháno na straně místnosti, aby mohlo pronikat dovnitř i při zatažených závěsech (foto níže).
V závislosti na modelu a výšce záclonových kolejnic je doporučených 48 mm* absolutní minimum. Doporučujeme raději použít 100 mm nebo ještě více, aby spodní část vložky neprosvítala skrz 150 mm široký otvor.
Někdy, ve výjimečných případech, chcete nechat světlo vně závěsu, aby osvětlovalo sklo a vytvářelo protisvětlo, které ztěžuje pohled dovnitř zvenčí.
Nejběžnější konstrukce stropního svítidla pro nepřímé světlo
Další možností je vyrobit polici se stejnou konstrukcí, přičemž dřevěný rám je ještě dále od stěny. Rozdíl u tohoto řešení spočívá v tom, že světlo je zcela skryté. U takové konstrukce je třeba mít na paměti, že světlo vychází ven čistě odrazem a materiály mají na světelný výkon velmi silný vliv. Bílé povrchy vyvedou do prostoru přibližně 50 % světla (obrázek níže).
Transformátor se obvykle nachází v servisním poklopu. Profil LED může být také šikmý (45 stupňů) nebo rovný, který se montuje na bok pod úhlem 90 stupňů. Ty lze použít k mírnému zlepšení světelného výkonu, přičemž stále zůstávají skryté.

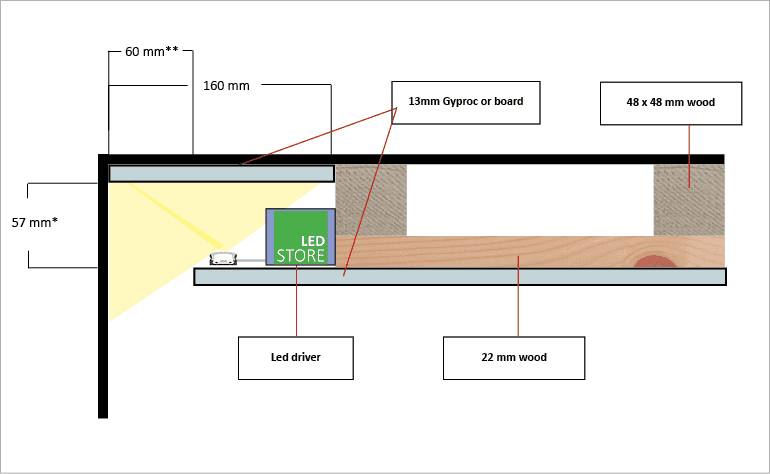

Nepřímé světlo s LED a transformátorem na polici
Dobrou možností je umístit transformátor na stejnou polici jako profil LED. Panely a sádrokartonové desky snadno unesou delší křížení. Vzhledem k tomu, že transformátory musí být také možné vyklopit z otvoru, doporučujeme, aby byl otvor široký alespoň 60 mm** a vysoký alespoň 57 mm*. Toho lze dosáhnout křížením s 22mm deskou nebo použitím např. laminovaného dřeva 70x35 mm.
Pravidla pro otevření světla a výběr profilů jsou zde stejná jako v předchozím případě.

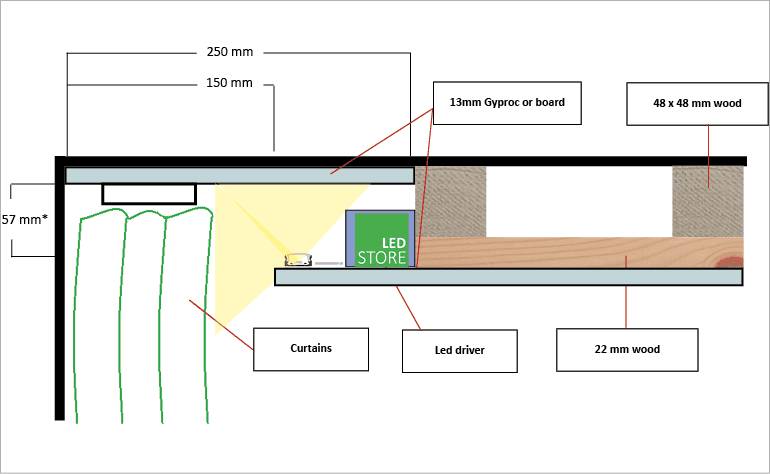

Nepřímé světlo s LED a transformátorem na polici a prostor pro závěs
Opět je ponechán prostor pro záclony. Jednovrstvá záclona obvykle vyžaduje asi 100 mm prostoru. Světlo se ponechává na straně místnosti, aby mohlo pronikat dovnitř i při zatažených závěsech.
Je třeba poznamenat, že v závislosti na modelu a výšce závěsů je navrhovaná velikost 57 mm malá a my bychom raději doporučili 100 mm nebo dokonce více. Je to proto, že otvor je již 150 mm široký a dno výklenku bude vidět blíže ke stěně.

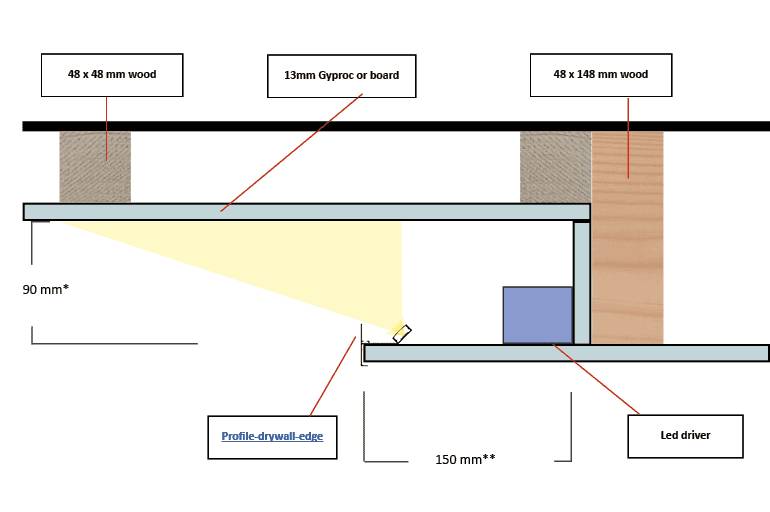

Nepřímé světlo uprostřed místnosti
Oblíbený design se světlem na jedné nebo dokonce na všech stěnách, které obíhá po místnosti. Toto řešení osvětluje strop v centrální části místnosti a často vyvolává pocit, že je místnost vyšší, než ve skutečnosti je.
Toto řešení lze použít i v případě, kdy je požadováno ustoupení například pro IV nebo jinou technologii, ale chcete maximalizovat výšku místnosti.
Konstrukce středního prostoru je určena tím, zda se jedná o mezipatro nebo konstrukci pod krovem. Příklad ukazuje konstrukci pod betonovou střechou nebo pod vazníky (viz obrázek níže).
Výška místnosti a technologie ovlivňují konstrukci sestupu po hraně. Takový "dvojitý spád" je obzvláště užitečný, pokud jsou ve střední části střechy požadována zapuštěná svítidla, např. reflektory.

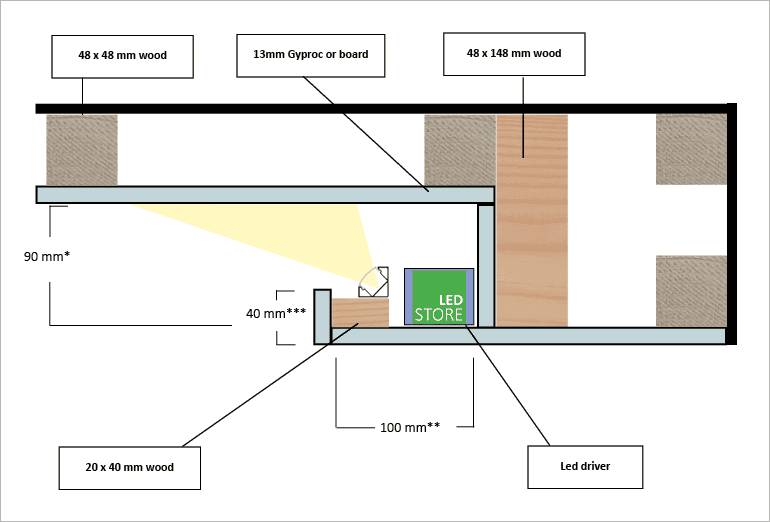

Minimální "čelo" kapky je 90 mm*, ale doporučujeme kapku 200-300 mm, aby byla vzdušnější a pronikalo do ní více světla. Zároveň umožňuje, aby byla čelní hrana o něco vyšší než 40 mm***, a transformátor tak bude jistě skrytý před zraky. Transformátor lze také umístit do servisního poklopu uvnitř spádu nebo může být police delší, což umožní, aby byl transformátor dále od okraje police.
Existuje také rychlý způsob, jak vytvořit přední okraj police, můžete použít profil EDGE - LED od společnosti LedStore. Profil jednoduše přitiskněte na konec 13mm sádrokartonové desky a on dokončí okraj desky a správně nasměruje světlo. Přední hrana hliníkového profilu je vysoká 30 mm. Všimněte si, že police by v tomto místě měla být delší než 100 mm, aby se lépe skryl transformátor.
