S trochou snahy můžete z prefabrikované stolní desky vyrobit závěsné nástěnné osvětlení. Nepřímé světlo procházející stěnou je měkké a příjemné. Pokud je svítidlo navíc vybaveno plynulou regulací teploty barvy bílého světla a stmíváním, máte vždy zaručeno, že se přizpůsobí vašemu interiéru a náladě! Projekt osvětlení stolu jsme realizovali jako dekorativní podsvícení pomocí kulatých nástěnných svítidel Eclipse od společnosti LedStore a LED pásku namontovaného na hliníkovém profilu. V tomto článku vás seznámíme s projektem a náklady!

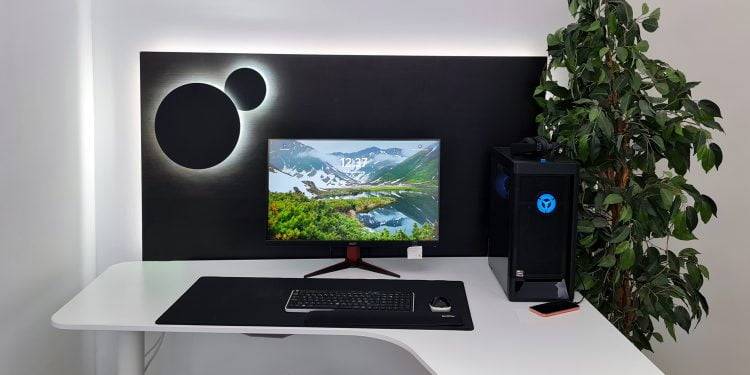

Stolní osvětlení s designem interiéru a vybraným svítidlem, Eclipse
Bylo potřeba přidat na stůl několik dekorativních prvků a osvětlení, ale žádné změny na stěně. Toto řešení funguje všude tam, kde chcete přidat osvětlení na stěnu. Nejedná se tedy o přímé světlo, ale dodává smyslný pocit z pracovního dne, nebo s barevnými světly dodává pozadí hravý pocit pro mladé.
Nástěnné nebo v tomto případě panelové nástěnné svítidlo Led Eclipse je k dispozici v bílé a černé barvě s matným práškovým lakem, což je výhodou například při instalaci svítidel vedle sebe. Matný povrch poskytuje nižší odrazivost, takže světelné obrazce zůstávají pravidelné ve všech směrech. Svítidla se objednávají jednotlivě, takže jejich počet, barvu a velikost lze zvolit přesně podle potřeby. K dispozici jsou dvě velikosti, 30 cm a 15 cm. Větší svítidla Eclips jsou vzdálena 50 mm od stěny a menší svítidla Eclips jsou 37 mm, tedy o 13 mm níže. Svítidla lze instalovat jednotlivě nebo ve skupinách.
Díky regulaci Kelvinů nebo teploty barev jsou svítidla vhodná pro všechny odstíny interiéru a mají také vysoký index podání barev, což znamená, že světlo reprodukuje všechny barvy prostředí přesně tak, jak by měly být. Osvětlení na pracovním stole si tak můžete přizpůsobit své náladě.
Pro stolní sestavu za psacím stolem byly vybrány dva černé Eclipse, velký a malý, které se v pravém horním rohu o něco většího Eclipse vzájemně propojují. K otáčení po desce stolu byl zvolen velmi plochý LED pásek SOLO s nastavitelnou teplotou barev 7,2 W/m, upevněný na černém hliníkovém povrchovém profilu. Bylo zapotřebí 3 metry LED pásku a profilu. Pásky a profily prodáváme také za metrové ceny. Kontaktujte prosím společnost LedPaja (paja@ledstore.fi), nebo si cenu spočítejte sami pomocí naší kalkulačky na stránce zakázkové objednávky.Nástěnné svítidlo Eclipse je k dispozici ve dvou barvách a dvou velikostech. Vnější průměr 15 cm má výkon 10 W a větší 30 cm Eclipse má výkon 15 W. Světelný výkon je 800 lumenů a 1200 lumenů. Barvy jsou bílá a černá u obou velikostí.
Celkový potřebný výkon transformátoru a zátěžového poutka pro svítidla je 50 W, proto byl z nabídky společnosti LedStore vybrán 50W bezdrátový řídicí transformátor Zigbee a nástěnný bezdrátový ovladač pro řízení teploty barev a stmívání. Vhodným řešením je také dálkové ovládání pro řízení teploty barev. Dálkový ovladač lze namontovat na stěnu a k základně se připevňuje pomocí magnetu. To znamená, že stolní osvětlení lze volně ovládat odkudkoli.

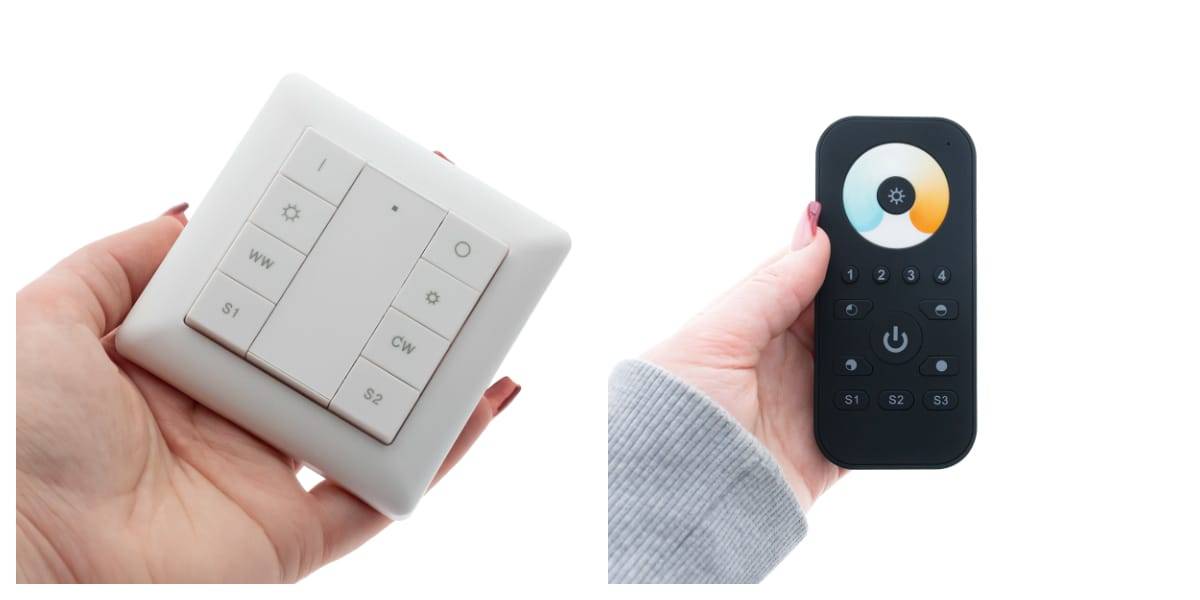

Barevnou teplotu osvětlení lze ovládat buď bezdrátovým ovladačem, který lze volně namontovat na stěnu, nebo dálkovým ovladačem, jehož základnu lze rovněž namontovat na stěnu v blízkosti místa použití.
Světla svítí rovnoměrně ze zadní strany svítidla směrem ke stěně, takže při pohledu ze strany nedochází k oslnění. Na obrázku níže je znázorněno kolísání barevné teploty svítidla Eclipse a LED pásku SOLO CCT 7,2 W/m ze zadní strany panelu. Protože jsou světla připojena ke stejnému zdroji napájení, lze je nastavovat současně. Teplota barev a stmívání jsou u obou stejné.

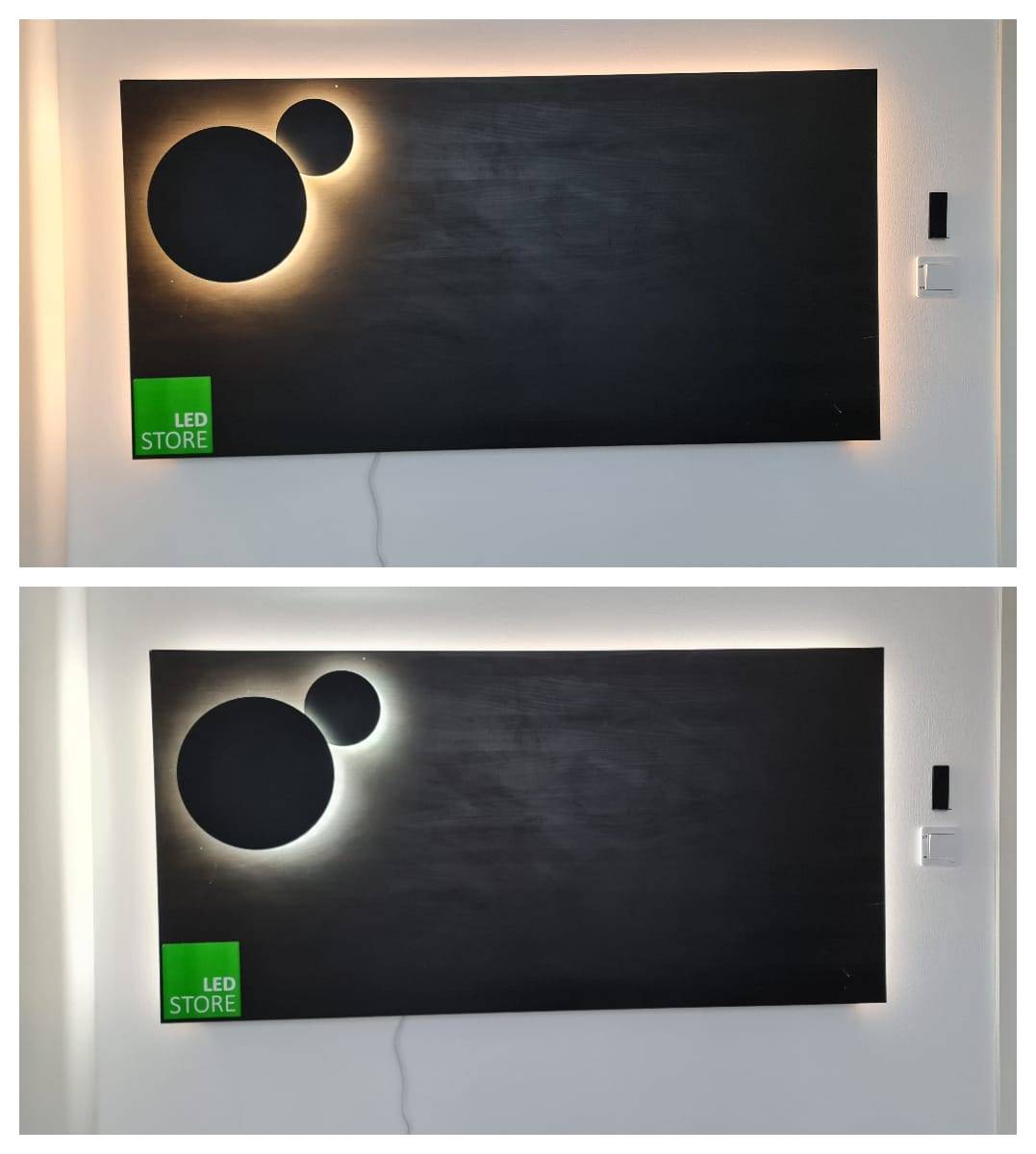

Projekt osvětlení stolu - teplota světla má velký vliv
Osvětlení stolu a implementace pomocí Eclipse a LED pásků
Vytvoření kompozice na nábytkovém panelu bylo jednoduché, protože transformátor se vešel za panel nebo dovnitř panelu a elektřina je dodávána ze zásuvky. Postup byl následující:
Na desce stolu vytvořte rám pro montáž na stěnu a LED pásek. Kolem tohoto rámu (zde na třech stranách) se připevní LED lišty.
Nařežte hliníkové profily na správné rozměry a vyrobte příslušné přípravky pro rohy.
Připevněte hliníkové profily k rámu pomocí plastových spojovacích prvků a jeden LED pásek k hliníkovému profilu. Připojovací kabel musí sahat nad transformátor.
Nasaďte Eclipset na desku stolu, vyjměte barevný teplotní spínač a vyvrtejte otvory pro kabely.
Za deskou udělejte otvor pro transformátor a vydlabejte buňku. Vyjmutou desku vlepte zpět do otvoru.
Prostrčte dráty Eclipse otvory na vhodnou délku, aby dosáhly transformátoru.
Připojte vodiče pásku LED a Eclipses paralelně k transformátoru DC-DC. Připojte síťový napájecí kabel k jednomu konci transformátoru.
Připevněte transformátor do drážky a dráty úhledně k desce, např. horkým lepidlem.
Zapněte napájení a vytvořte spojení mezi transformátorem a řídicí jednotkou.
Přišroubujte šrouby ke stěně a zavěste prvek na místo.
Stolní osvětlení, fotografie kroků 1-3

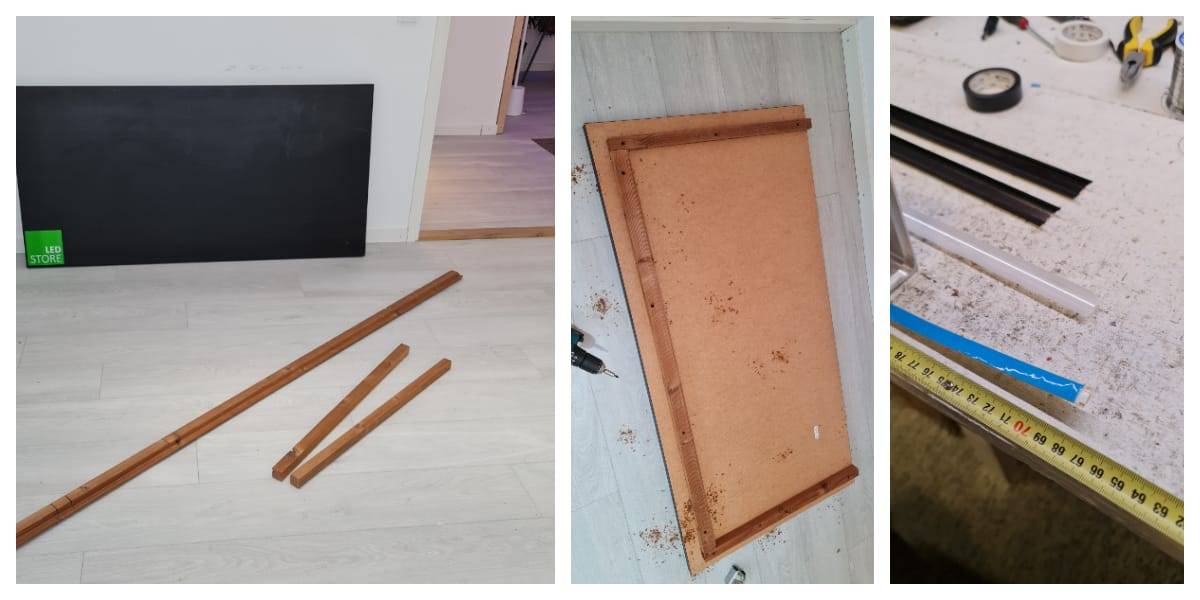

Projekt osvětlení stolu - Nový život pro starou desku stolu
Lišty byly vyměřeny a připevněny k desce 150x75 cm asi 5 cm směrem dovnitř od okraje desky. Profily byly nařezány na požadovanou velikost a konec LED pásku byl proražen spojovacím drátem. Pokud si koupíte pětimetrovou roli, je v ní připraven drát o délce 10 cm. Spojovací drát si u nás můžete objednat také v požadované délce. Na obrázku je vidět modrý ochranný plast pod LED páskem s připravenou lepicí plochou pro připevnění LED pásku k hliníkovému profilu.
Stolní osvětlení, kobrázky z kroků 4-8

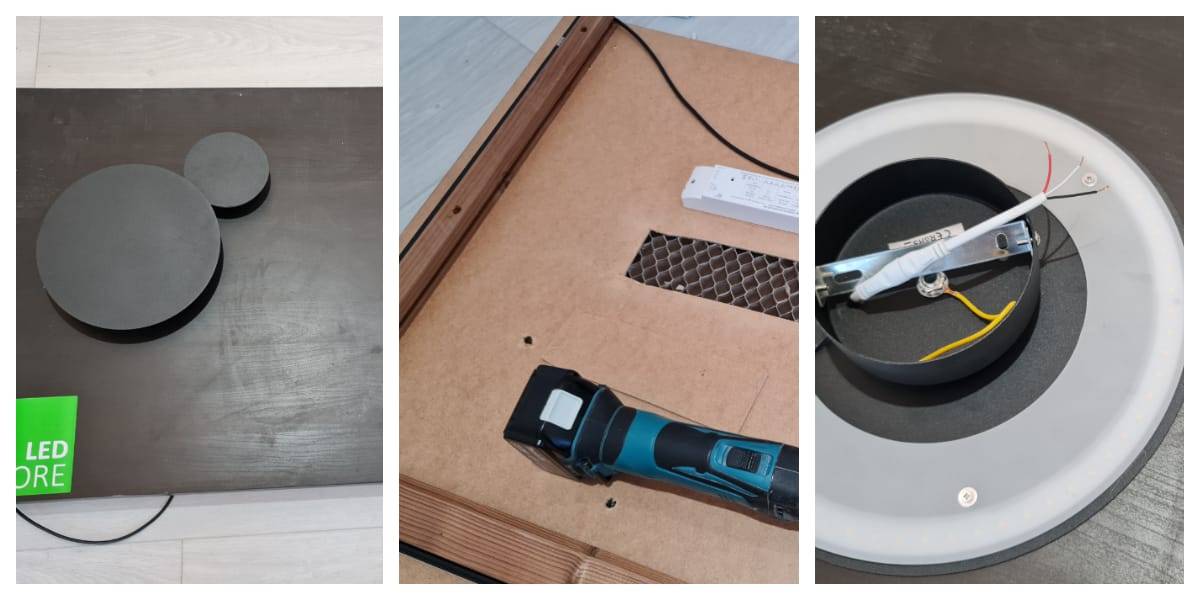

Projekt osvětlení stolu - Zapojení lampy Eclipse
Eclipset byl namontován na desku stolu a byly do něj vyvrtány otvory pro kabely. Na obrázku je také vidět, že se začal dělat otvor pro transformátor. Vlastní skříňka pro regulaci teploty barev Eclipse byla odstraněna, protože světla měla mít plynulou regulaci teploty barev. Třívodičový vodič řídí jak proud, tak teplotu barvy LED diody. Červená barva jdoucí do svítidla je +, černá je studená bílá CW - a bílá je teplá WW -.

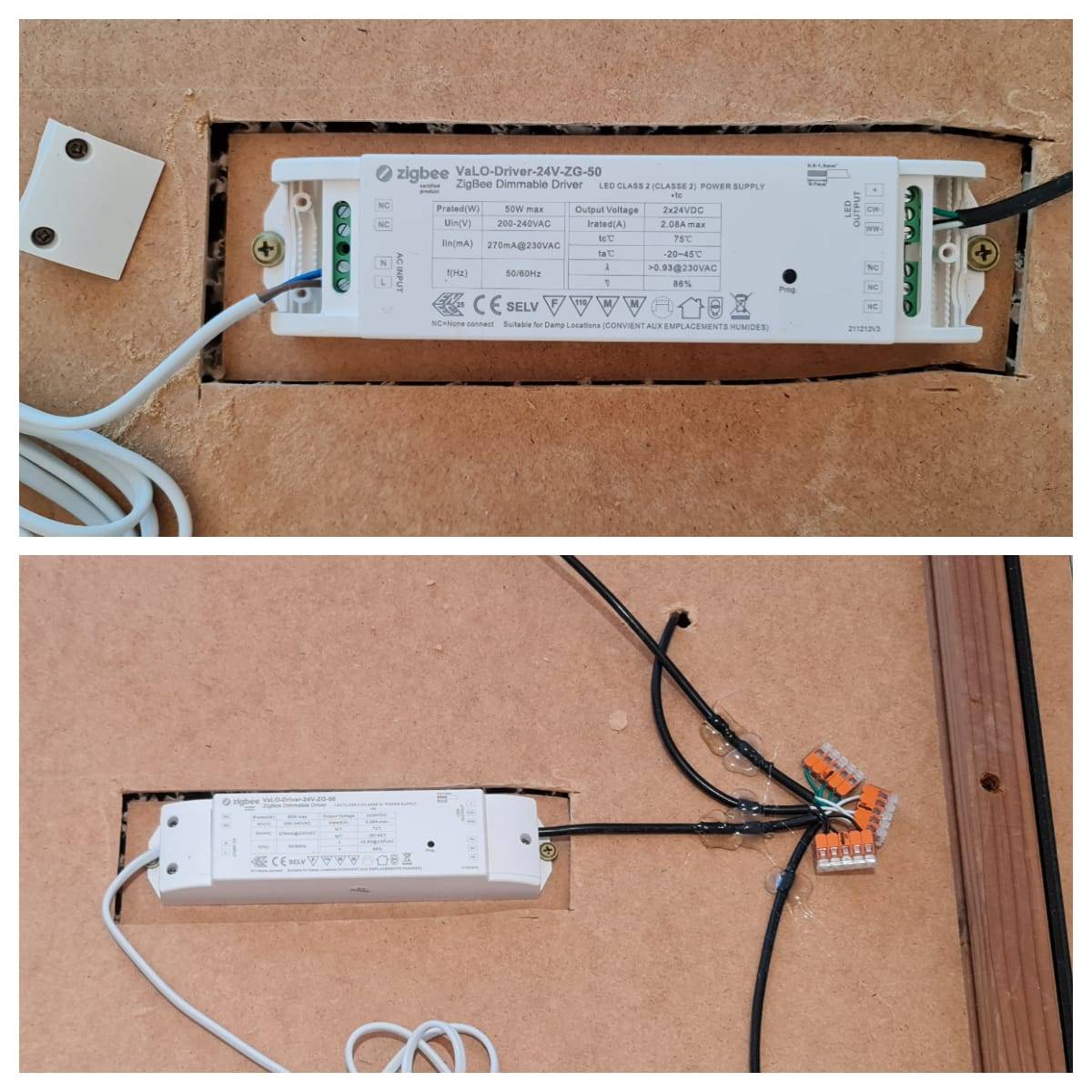

Projekt osvětlení stolu - Obrázek zpoza desky
Transformátor byl připojen paralelně ke všem vodičům Eclipse a pásku LED pomocí třívodičového slaboproudého kabelu. Zde se použil zelený + , černý studený CW a bílý teplý WW.
Stolní osvětlení, vtémata 9-12
Upevnění na přední straně desky ke svítidlu se stále provádělo paralelně pomocí tří dvoupolohových pákových konektorů na svítidlo. Červená společně, černá společně a bílá společně. Přepínač regulace barevné teploty na svítidle byl odstraněn, aby bylo možné plynule regulovat barevnou teplotu světel. Při instalaci s přepínačem teploty barev pracuje svítidlo s jednou ze tří zvolených teplot barev (teplý, neutrální, studený odstín).
Transformátor má místa pro zelené + , CW - černé a WW - bílé vodiče. Pokud nejsou vodiče nasměrovány stejným směrem jako ve svítidle, regulátor barevné teploty nenastaví světla správně. Řešením je zkontrolovat, zda jsou plusy a minusy pro studené světlo a minusy pro teplé světlo zapojeny správným směrem.
Párování s bezdrátovými ovladači Zigbee
Jakmile jsou svítidla nainstalována a zapnuto napájení, lze je připojit buď k jednomu řídicímu prvku, např. nástěnnému řídicímu prvku, nebo ke dvěma/více řídicím prvkům prostřednictvím inteligentního řídicího systému. Nezapomeňte vložit baterie, pokud máte dálkový ovladač, a sejmout ochranný kryt ze zadní strany baterie, pokud máte nástěnný ovladač.
Pokud postačí jediný regulátor, není třeba párovat žádný inteligentní regulátor. Transformátor má vestavěný přijímač, se kterým je řídicí jednotka spárována. O párování jsme psali v článku Ovládání osvětlení pomocí Zigbee, část 1. Například párování s bezdrátovým nástěnným ovladačem se snadno provede čtyřnásobným stisknutím tlačítka prog na transformátoru, čímž se otevře párovací spojení. Přibližte ovladač k transformátoru (ve vzdálenosti menší než 10 cm) a nejprve stiskněte tlačítko zapnutí ( I ), aby se zařízení "probudilo" a rozblikala se zelená kontrolka. Poté jednou stiskněte tlačítko pro zvýšení jasu (pod tlačítkem zapnutí). Chvíli potrvá, než se naváže spojení. Po jeho dokončení kontrolky dvakrát bliknou. Tento způsob připojení se nazývá párování TouchLink.
Průvodce párováním dálkového ovladače naleznete v odkazu na produkt v internetovém obchodě pod odkazem Soubory: https://ledstore.fi/tuote/langaton-led-himmennin-valo-zigbee-4-ryhm%C3%A4n-cct-kaukos%C3%A4%C3%A4din.
O párování pomocí rozbočovače/bridge jsme psali v článku Ovládání osvětlení pomocí Zigbee, část 2.Existují různé možnosti ovládání nástěnného osvětlení. Vlevo je dálkový ovladač připojený k aplikaci Philips Hue. Nástěnný ovladač lze také připojit k ovládání Hue, což umožňuje programování a časování. Není třeba povolovat chytré ovládání, protože bezdrátový ovladač lze spárovat s transformátorem i bez rozbočovačů nebo aplikací. Ovladače umožňují plynulé nastavení jasu a teploty barev světla.
Cena a čas strávený na hotovém balíčku
Osvětlení stolu lze proto řešit nápaditě. Nástěnná svítidla Eclipse jsou proto ideální například i pro montáž na nábytkové desky. Kondenzátorová stolní deska byla upravena tak, aby poskytovala osvětlovací prvek za stolem. Do zadní strany desky byl vyfrézován otvor pro 50W bezdrátový řídicí transformátor. Tloušťka transformátoru je pouhých 33 mm ve srovnání s tloušťkou nábytkového panelu 35 mm. Kromě toho byla za panel namontována 25mm římsa, na kterou byla připevněna LED stopa pro osvětlení podél stěny.
Cena za osvětlení a ovládání tohoto balíčku byla pouze 466 e (včetně DPH).
Osvětlovací prvek stačí pomocí šroubů zvednout na požadované místo na stěně a připevnit k zásuvce. Nástěnné svítidlo bylo snadno připojeno k bezdrátovému řídicímu systému s regulací teploty barev a stmíváním. Efektivní doba provozu byla přibližně dvě hodiny.
