Kabeláž svítidel LED je jedním z nejdůležitějších, ale často nejméně zohledňovaných aspektů osvětlovacího systému. Správně zvolené a nainstalované kabely zajišťují bezproblémový provoz svítidel, správnou funkci ovládacích prvků a bezpečnost osvětlení.
V tomto článku si projdeme, jaké kabely jsou potřeba pro LED osvětlení v různých systémech - DALI, Zigbee, Triac a dalších režimech řízení - a jak vlastnosti svítidel a typy transformátorů ovlivňují zapojení. Na závěr získáte také praktické tipy pro bezpečnou a efektivní instalaci.
Domácí automatizace a řídicí systémy
Kabeláž DALI
DALI (Digital Addressable Lighting Interface) je profesionální obousměrný systém řízení osvětlení. Používá vlastní řídicí sběrnici, která může být vedena stejným kabelem jako napájecí napětí - pokud je kabeláž provedena podle standardu DALI.
- Pro ovládání DALI se obvykle používá kabel 5x1,5 mm² nebo ekvivalentní kabel.
- Délka řídicího vedení může být až 300 metrů, přičemž celkový odpor zůstává pod 2 ohmy.
- Linka DALI může propojit několik svítidel a řídicích jednotek na stejné sběrnici.
Centrální skupinový transformátor DALI usnadňuje instalaci ve velkých objektech. Nezapomeňte, že jeden DALI master obvykle zvládne 64 zařízení. Použitím skupinových transformátorů ušetříte adresy.
Viz produkty DALI
Zigbee a další bezdrátové systémy
Zigbee, WiFi a Bluetooth Mesh umožňují bezdrátové ovládání, ale k připojení napájení je stále potřeba kabeláž. Ovládací signály jsou bezdrátové, ale LED světla stále potřebují stejnosměrný kabel od transformátoru. Takže nepotřebujete kabely pro přepínače!
- Vyhněte se dlouhým (+15 m) kabelům, abyste udrželi nízký úbytek napětí z transformátoru.
- Pokud kabely vedou podél jiných elektrických rozvodů, použijte stíněný kabel.
- Doporučujeme skupinové transformátory (obvykle 24 V) pro snadnější ovládání.
Objevte domácí automatizaci Tyua
Triakové stmívače (230 V)
Stmívání triakem je tradiční a jednoduchý způsob ovládání svítidel LED přímo ze sítě 230 V. Zapojení je obvykle podobné jako u běžných halogenových žárovek.
- Obvykle se používá třížilový kabel (L, N, zem), i když téměř všechny kvalitní transformátory jsou třídy 2 (s dvojitou izolací) a zem nepotřebují.
- Stmívatelná LED vyžaduje transformátor kompatibilní s triakem.
- Obvykle se používá vodič MMJ, např. 3x1,5 mm².
Funkce a kabeláž svítidel
Technické vlastnosti svítidla určují, kolik vodičů je v kabelu potřeba. To je důležité zejména v případě, kdy jsou svítidla ovládána různými odstíny nebo barvami. Kabeláž je vhodné zvážit ještě před zapojením svítidel, aby nebylo nutné provádět dodatečné korekce.
Nyní tedy hovoříme o kabelu mezi transformátorem a svítidlem (svítidly).
Kabeláž monochromatických světel LED

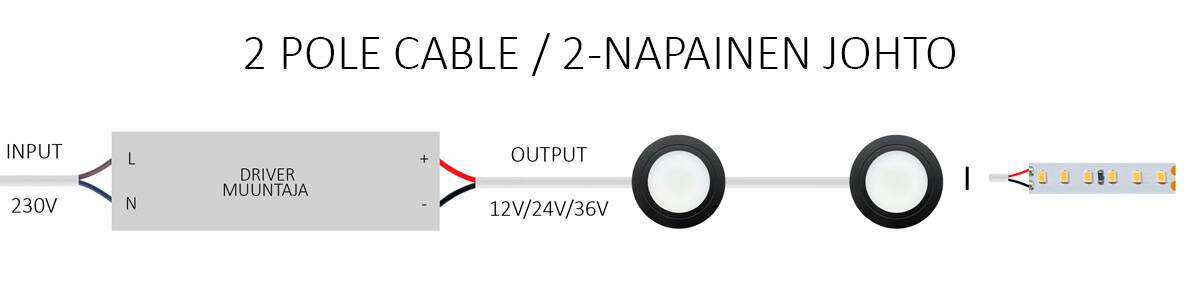

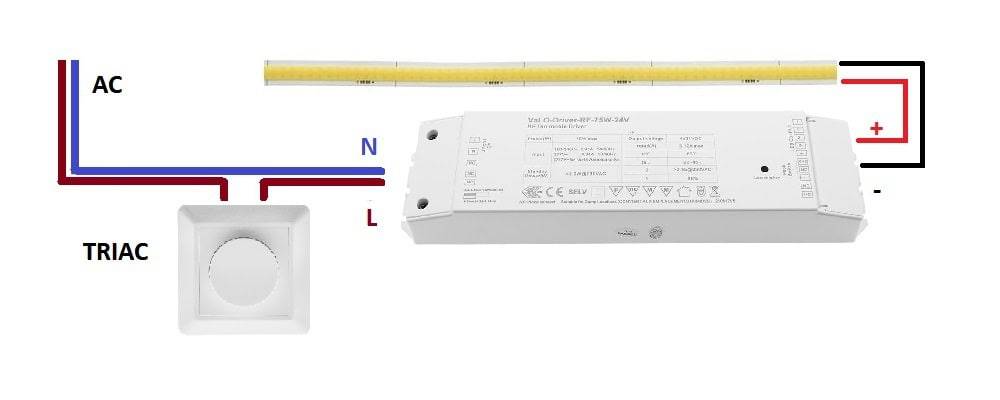

Jednobarevná LED svítidla používají dvoupólový vodič: kladný (+) a záporný (-). Instalujte je tedy tak, jak je znázorněno na obrázku TRIAC výše.
- Spínání: + červená (obvykle), - černá (obvykle)
- Pro krátké (max. 15 m) trasy použijte kabel 2x0,5 mm², pro delší trasy 2x0,75 mm² nebo silnější.
Světelná kabeláž LED CCT (nastavitelná teplota barev)
Svítidla CCT (Correlated Color Temperature) mají teplé a studené bílé LED prvky, které se ovládají samostatně. To vyžaduje 2-3pólový kabel.
2 Vodivost CCT lampy funguje tak, že kladný a záporný proud mění polarizaci 1000krát za sekundu, takže to není okem viditelné. Tímto způsobem měníme teplotu a jas.
- Přepínání: - CW (studená bílá), + WW (teplá bílá).
- Pro krátké (max. 15 m) trasy použijte kabel 2x0,5 mm², pro delší trasy 2x0,75 mm² nebo silnější.

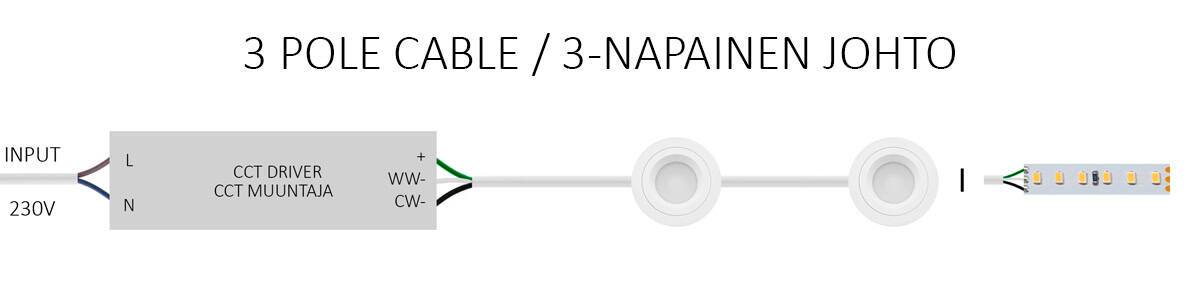

3vodičová (nejběžnější) CCT žárovka pracuje s rozdělením kladného (+), ale napětí mezi studeným a teplým vodičem se mění tak, že celkové napětí zůstává stejné. V polovině se tedy nesmí napětí zdvojnásobit (plný výkon na studený a horký vodič současně), což by svítidlo přerušilo.
- Přepínání: + (běžné), CW (studená bílá), WW (teplá bílá).
- Pro krátké (max. 15 m) trasy použijte kabel 3x0,5 mm², pro delší trasy 3x0,75 mm².
Svítidla RGB a RGBW

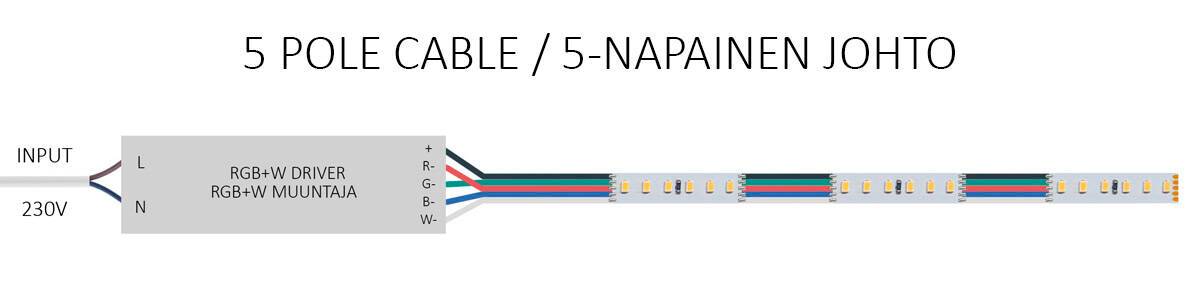

Ve svítidlech RGB potřebuje každá barva (červená, zelená, modrá) vlastní vodič a společný kladný vodič. Kabeláž se provádí pomocí čtyřkolíkového vodiče. RGBW přidává čtvrtý kanál pro bílou LED a je zapojen pomocí 5kolíkového vodiče.
- Připojení: + (společné), RGB = 4 vodiče, (R, G, B, +)
- Připojení: + (společné) RGBW = 5 vodičů (R, G, B, W, +)
- Pro krátké (max. 10 m) trasy použijte kabel 4/5x0,0,32 mm², pro delší trasy kabel 4/5x0,5 mm².
Systémy RGB+CCT

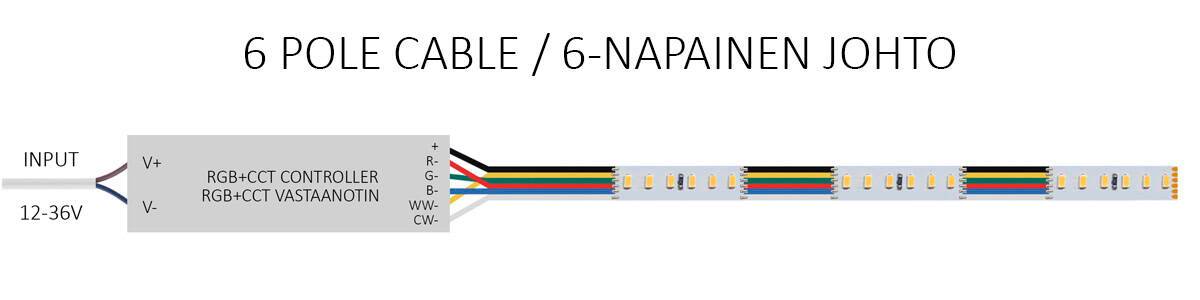

RGB+CCT kombinuje barevnou a nastavitelnou bílou barvu v jediném svítidle. To znamená, že kabeláž se provádí pomocí 6kolíkového vodiče. LED pásek RGB+CCT je navíc ovládán přijímačem umístěným mezi transformátorem a LED páskem. Potřebujete tedy samostatný základní transformátor a přijímač, který vyhovuje vašemu systému.
- Připojení RGB, teplý a studený = 6 vodičů (R, G, B, teplý, studený, +)

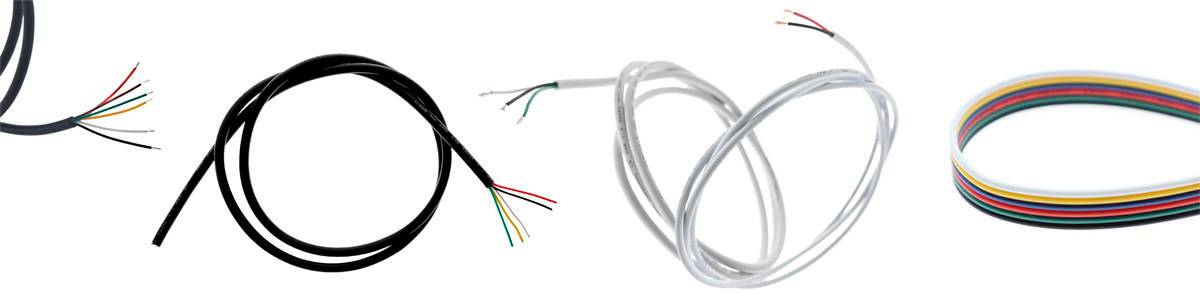

- Vždy používejte vysoce kvalitní kabel LED s měkkým pláštěm a dvojitou izolací.
- Zkontrolujte, zda řídicí jednotka a svítidlo podporují stejnou mapu zapojení.
Podívejte se na různá řešení mezilehlých kabelů od společnosti LedStore.
Kabeláž s vlastními transformátory vs. skupinové transformátory
Svítidla s vlastními transformátory
Pro každé svítidlo lze zvolit transformátor. Jedná se o rychlé a snadné řešení, například při rekonstrukcích, kde není žádoucí centralizované ovládání nebo kde není žádoucí/možný servisní poklop pro skupinový transformátor.
- Každé svítidlo bude mít vlastní napájení 230 V.
- Transformátor může být skryt ve stropní konstrukci nebo za svítidlem stejným otvorem.
- Méně designu, ale více kloubů.
- U triakových transformátorů volba barvy pomocí páčky ve fázi instalace (stmívání, bez plynulého nastavení CCT po instalaci).
- DALI / Zigbee každé svítidlo má vlastní adresu (pracné řešení, ale umožňuje průběžné ovládání CCT i po instalaci).
Skupinové transformátory a centralizovaná řešení
Systém se skupinovým transformátorem znamená, že jeden účinný transformátor napájí několik svítidel. Tím se snižuje množství zdrojů tepla, usnadňuje se údržba a zajišťuje se, že všechna svítidla ve skupině vyhovují regulaci stmívání a teploty barvy světla.
- U 24V systémů hraje důležitou roli tloušťka kabelu: příliš tenký kabel způsobí pokles napětí. např. max. 0,5 mm², 10/15 m.
- Celkovou délku kabelu od transformátoru ke svítidlům udržujte pod 15 m nebo zvětšete jeho průřez.
- Transformátor instalujte na snadno přístupném místě, např. v servisním poklopu, na horní straně skříně, v elektrické skříni.
Praktické tipy a doporučení pro instalaci
- Zvolte správný průřez: do 10 m: 0,5 mm² / 5-15 m: 0,75-1,5 mm² / nad 15 m: 2,5 mm²+.
- Všimněte si napětí: 12V systémy mají vyšší úbytek napětí než 24V systémy.
- Umístěte řídicí jednotky a transformátory rozumně: snadno se obsluhují, ale jsou skryté.
- Používejte vysoce kvalitní konektory a pásky: odolné vůči času a teplu.
- Zdokumentujte instalaci: označte transformátory, kabelové trasy a ovládací prvky pro potřeby údržby.
Souhrn
| Typ svítidla | Počet kabelů | Typické napětí | Způsob doručení |
|---|---|---|---|
| Monochromatické | 2 | 12/24V | Zapnutí/vypnutí nebo stmívání |
| CCT | 2/3 | 12/24V | Řízení teploty barev |
| RGB | 4 | 12/24V | Barevné pokyny |
| RGBW | 5 | 12/24V | Řízení barev + bílá |
| RGB+CCT | 6 | 12/24V | Úplné ovládání barev a teploty barev |
Souhrn
Správné zapojení LED zaručuje, že osvětlení funguje přesně podle návrhu - plynule se stmívá, přesně mění barvy a bez problémů vydrží dlouhá léta. Promyšlený návrh osvětlení a elektroinstalace předchází problémům ve fázi instalace.
