Transformátor DALI je inteligentní součástka, která umožňuje digitální ovládání různých typů zátěží LED, jako jsou RGB, CCT nebo monochromatická světla. V tomto průvodci si projdeme funkce a možnosti režimů transformátoru DALI od společnosti LedStore a způsob jeho použití.
Co je to transformátor DALI a k čemu se používá?
Základy: co znamená DALI
DALI (Digital Addressable Lighting Interface) je mezinárodní standard pro řízení osvětlení, který umožňuje individuální pojmenování a ovládání každého svítidla. Poskytuje energeticky účinné, inteligentní a škálovatelné řešení pro řízení osvětlení.
Úloha transformátoru v systému DALI
Transformátor DALI slouží jako napájecí i komunikační jednotka. Převádí síťové napájení do svítidel LED a přenáší příkazy DALI z řídicího systému do svítidel. Například čtyřkanálový 200W transformátor DT8 umožňuje ovládat osvětlení RGBW nebo CCT z jediného zařízení.
DT6 a DT8: Jaký je mezi nimi rozdíl?
Zařízení DALI typu 6 (DT6)
DT6 ovládá monochromatická světla LED. Každý kanál potřebuje vlastní adresu DALI. Vhodné pro situace, kdy každé svítidlo pracuje samostatně a není vyžadována barva.
Zařízení DALI typu 8 (DT8)
DT8 umožňuje ovládat barvy nebo teplotu barev pomocí jediné adresy DALI. Systém je tak jednodušší a efektivnější, zejména při ovládání barev a nastavitelného bílého světla.

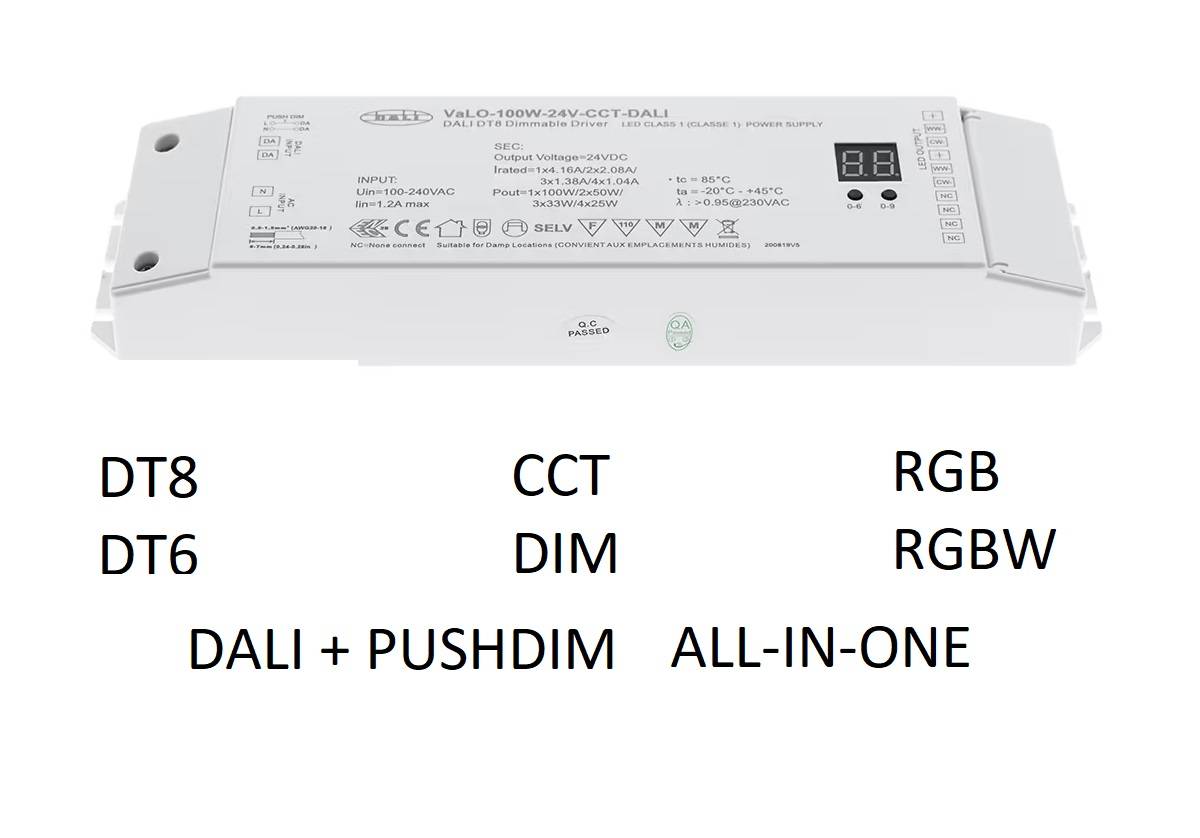

Přehled kanálů LED transformátoru DALI a výkonové charakteristiky
4-kanálový systém a výkon
Transformátor má čtyři výstupy (např. R, G, B, W), které lze použít k ovládání vícekanálových LED pásků. Celkový výkon může být až 200 W (např. 4x50 W).
Významy barevných kanálů
- R - červená
- G - zelená
- B - Modrá
- W - Bílá (nebo WW/CW)
Kabeláž a zapojení
V příručce najdete schémata zapojení: RGB, Tc, XY, R9 mají různá zapojení. Zapojení shora dolů:
- Oranžová +
- Oranžová +
- Šedá 1/R/WW
- Šedá 2/G/CW
- Šedá 3/B/WW
- Šedá 4/W/CW
Pracovní režimy: 7c, Tc, R9, H5, t6, XY, vysvětleno

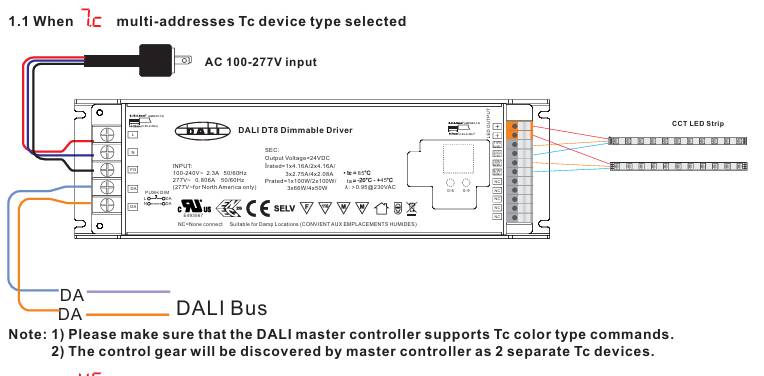

7c - Dvě zátěže CCT na jednom transformátoru
Ovládá dvě samostatná svítidla s nastavitelnou hodnotou Tc CCT s různými adresami DALI. Vhodné pro místnosti, kde je třeba ovládat několik světelných zdrojů s různou CCT. Kanály 1+2 a 3+4 (2 adresy)

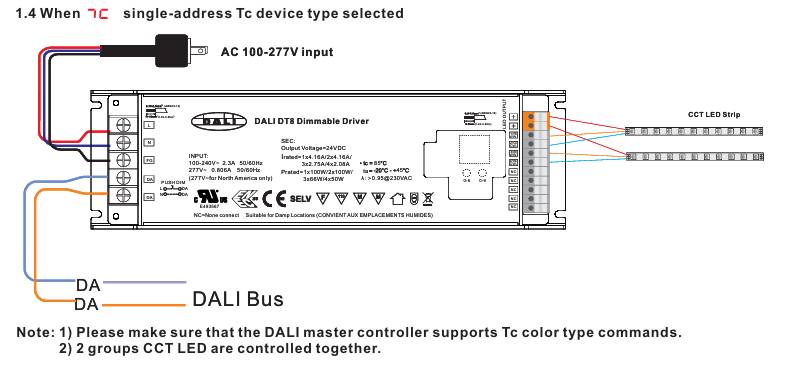

Tc - Řízení barevné teploty s jednou adresou DALI
Ovládá teplou a studenou bílou LED diodu pomocí jediné adresy. Kanály 1+2 a 3+4 (1 adresa)

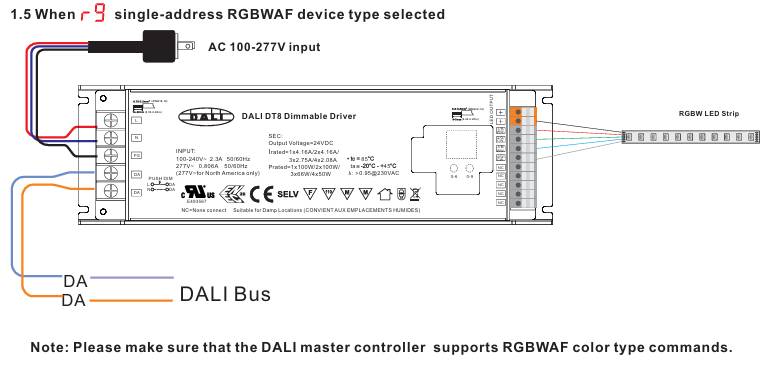

r9 - Správa barev RGBWAF
Šestikanálový režim, ve kterém jsou svítidla RGBWAF spravována z jediné adresy. Vhodné pro přesnou správu barev ve výstavních prostorách, divadlech apod. Kanály 1-4 RGBW (1 adresa)

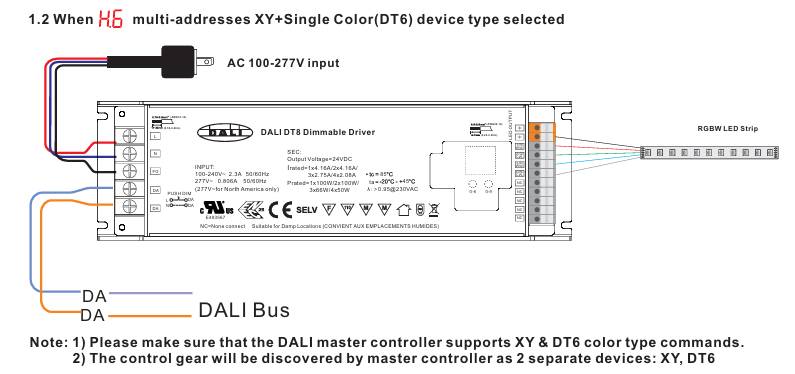

H6 - kombinovaný režim RGB + monochromatický režim
Používá dva indikátory: jeden pro světla RGB a druhý pro monochromatické diody LED. Kombinuje barvy a celkové osvětlení v jednom systému. Kanály 1+2+3 RGB a 4 W, (2 adresy)

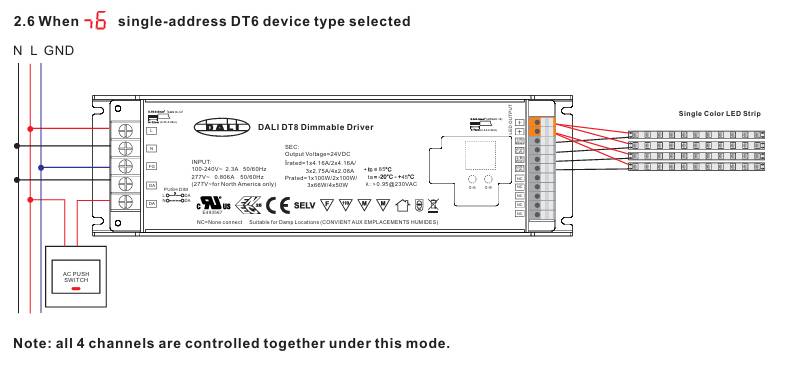

t6 - Monochromatické ovládání LED
Tradiční prostor pro monochromatické LED pásky. Každý kanál má stejnou adresu. Vhodné pro jednoduché instalace. 1-4 kanály (1 adresa).

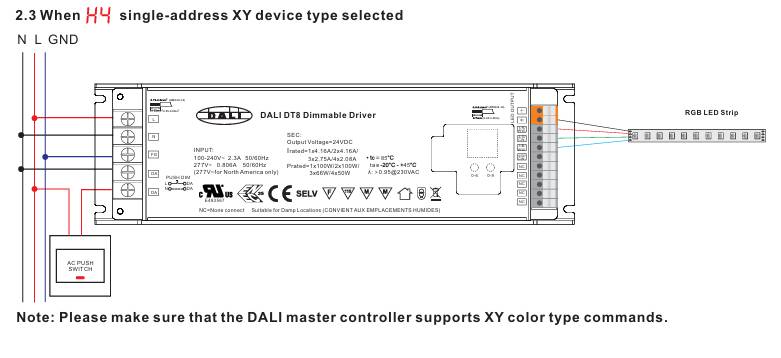

XY - řízení barev RGB
Používá barevné souřadnice CIE 1931 k ovládání barev RGB pomocí jediné adresy DALI. Poskytuje přirozenější barevné přechody než tradiční RGB. Vyžaduje podporu funkce Master. Kanály 1-4 (1 adresa)
Tabulka
| Prostor | Funkce | Adresy DALI | Nejvhodnější pro |
|---|---|---|---|
| 7C | 2x ovládání CCT | 2 | Pro správu samostatných oblastí CCT |
| R9 | Barvy RGBWAF | 1 | Přesná reprodukce barev |
| H5 | RGB + monochromatický | 2 | Všestranné osvětlení pomocí jednoho zařízení |
| t6 | Monochromatická LED dioda | 1-4 | Základní instalace |
| XY | Řízení barev RGB | 1 | Nejběžnější kontrola barev |
| Tc | Nastavení CCT | 1 | Kanceláře, domy, pohoda |
Výběr zátěže a rozdělení kanálů
Například v režimu Tc se používají 2 kanály (WW + CW), v režimu XY 3 (R+G+B), v režimu R9 4-6 kanálů.
Transformátory DALI vydrží 100 W na kanál, avšak celková udávaná doba trvání zátěže transformátoru.
100W = 1x100W, 2x50W nebo 4x25W
200W = 1x100W, 2x100W nebo 4x50W
12-48V ovladač = 5x120W (podporuje také RGB + CCT rc režim, 2 adresy)
Programování transformátoru DALI krok za krokem
Výběr profilu zařízení pro transformátory LedStore DALI
- Stiskněte obě tlačítka současně, dokud displej nezačne blikat.
- Režimy procházení (7C, r9, t6, XY, H5, Tc atd.)
- Stisknutím a podržením obou tlačítek vyberte režim.
- Restartování transformátoru (obvykle)
Nastavení adresy DALI
- Stiskněte a podržte levé tlačítko, dokud čísla nezačnou blikat.
- Jednotky a desítky nastavte zvlášť.
- Stisknutím a podržením tlačítka adresu uložíte.
Programování adres DALI pomocí DALI master
Transformátor lze také automaticky přiřadit naprogramováním řídicí jednotky DALI tak, aby identifikovala 1 nebo 2 zařízení na základě nastaveného provozního režimu.
Použití se stmívačem Push
100W a 200W transformátor LedStore DALI lze ovládat také tradičním tlačítkem PUSHDIM! TO znamená, že můžete stmívat a nastavovat teplotu světla jedním tradičním tlačítkovým spínačem. Podporuje monochromatické funkce, CCT a RGB. NE RGBW.
Funkce PUSHDIM
- Kliknutí = zapnuto/vypnuto
- Dlouhé stisknutí = nastavení jasu
- Dvojité kliknutí = přepnutí na nastavení tónu CCT nebo barev (RGB)
Diagnostika poruch a paměťové funkce
- Přetížení: automatický reset
- Přehřátí: ochrana a spuštění po ochlazení
- Funkce paměti: pamatuje si předchozí stav po vypnutí napájení
Často kladené otázky
Jaký prostor pro světlo CCT?
Tc (jedna adresa) nebo 7C (2 adresy)
Mohu použít ovládání Push bez řídicí jednotky DALI?
Ano, můžete.
Kolik adres má jeden transformátor?
Programování 1-4 v závislosti na režimu. 1 adresa DIM/CCT a 2-4 adresy RGB/CCT.
Mohu kombinovat RGB a samostatné bílé světlo?
Ano, režim H6 je vhodný. RGB led pásky a bílé led pásky jsou samostatně na 2 adresách.
Jaký je nejlepší RGBW led pro pásek?
Režim R9 je nejlepší
Shrnutí a doporučení
V obchodě LedStore najdete širokou nabídku transformátorů a regulátorů DALI. Pomůžeme vám také s návrhem.
