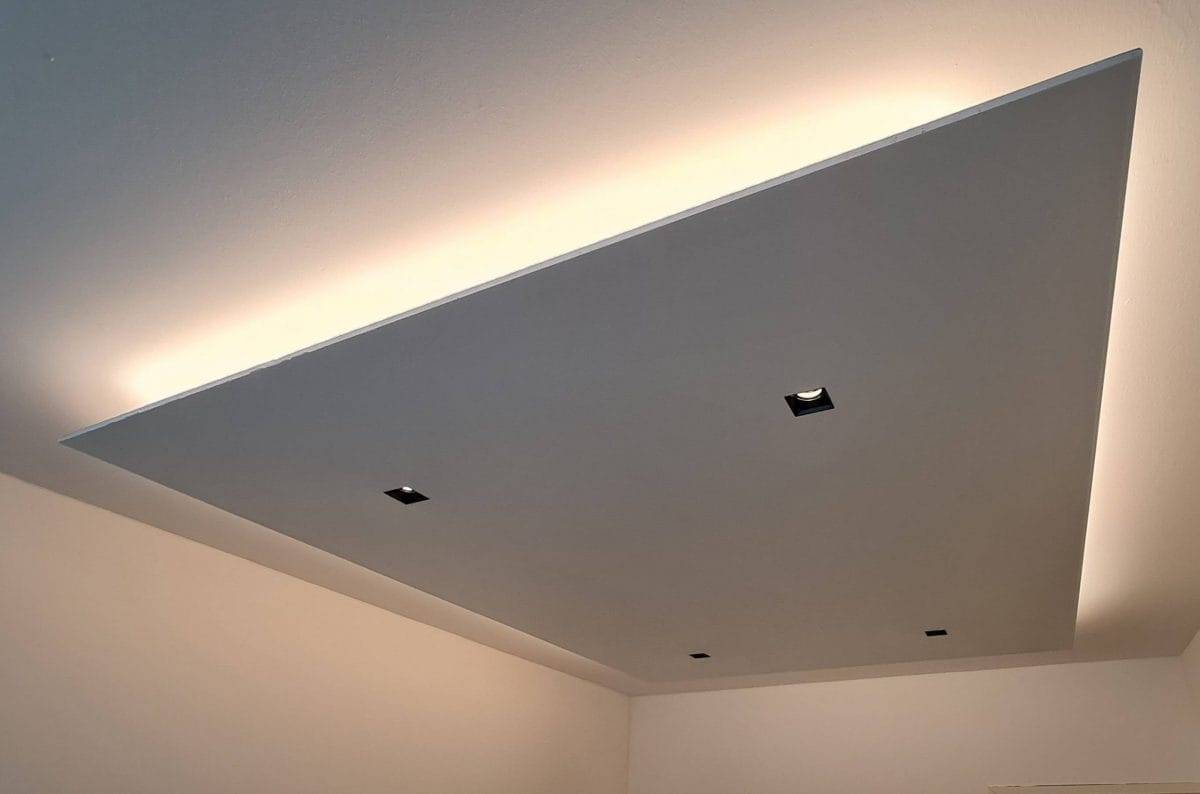

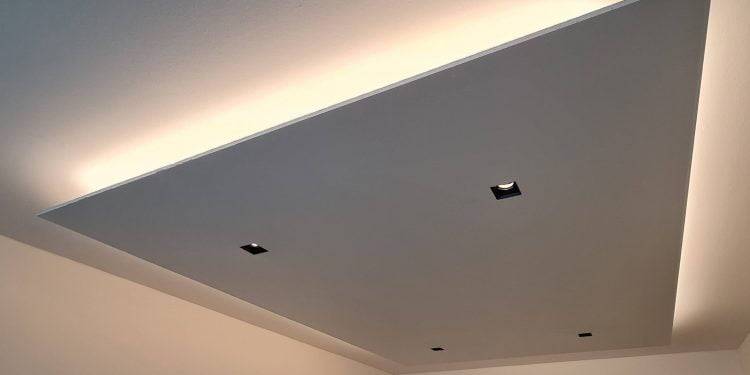

Úspěšná renovace osvětlení sníženého omítnutého stropu

V prostorách společnosti LedStore bylo rozhodnuto o rekonstrukci osvětlení sníženého omítnutého stropu pomocí nových LED pásků s vysokým barevným podáním, nastavitelnou teplotou barev 22 W/m a bezrámečkových 13 W Piilo LED spotů a inteligentním ovládáním Zigbee. Zde uvádíme postupnou realizaci renovace osvětlení a náklady na osvětlení a řídicí systém. Místnost kombinuje nepřímé a cílové osvětlení, které lze ovládat samostatně pomocí bezdrátového ovladače. Osvětlení lze regulovat jak plynulou změnou barevné teploty bílého světla, tak stmíváním. Všestranné a nastavitelné osvětlení umožňuje využít místnost k nejrůznějším účelům. Místnost lze využít jako dětský pokoj, ložnici nebo pracovnu.

Zhotovení snížené omítnuté střechy začíná plánováním

V místnosti byl jeden bod uprostřed stropu a jeden vypínač a žádné změny se nechtěly provádět. Při renovaci se chtělo využít stropní bod, aniž by vznikl viditelný povrchový průvan, proto bylo umístěno stropní svítidlo. Jednu skupinu svítidel lze pomocí přijímačů rozdělit na dvě skupiny svítidel, které svítí v různou dobu. Přijímače se ovládají bezdrátovými tlačítky.

Chtěli modernější vzhled a variabilní osvětlení. Snížení stropu bylo snadné dosáhnout a renovace nevyžadovala žádné změny stropu. Výhodou sádrokartonových stropů je, že je zde prostor pro drobné chyby. Pokud vyvrtáte otvor na špatném místě, můžete jej opravit a vytvořit nový otvor na správném místě.

Kolem regálu v dolní úrovni bylo plánováno instalovat nepřímé osvětlení LED pásky. Pro bodové osvětlení byla požadována diskrétní bodová světla. Kromě stávajícího vypínače bylo v místnosti navrženo bezdrátové stmívání a ovládání teploty barvy bílého světla.

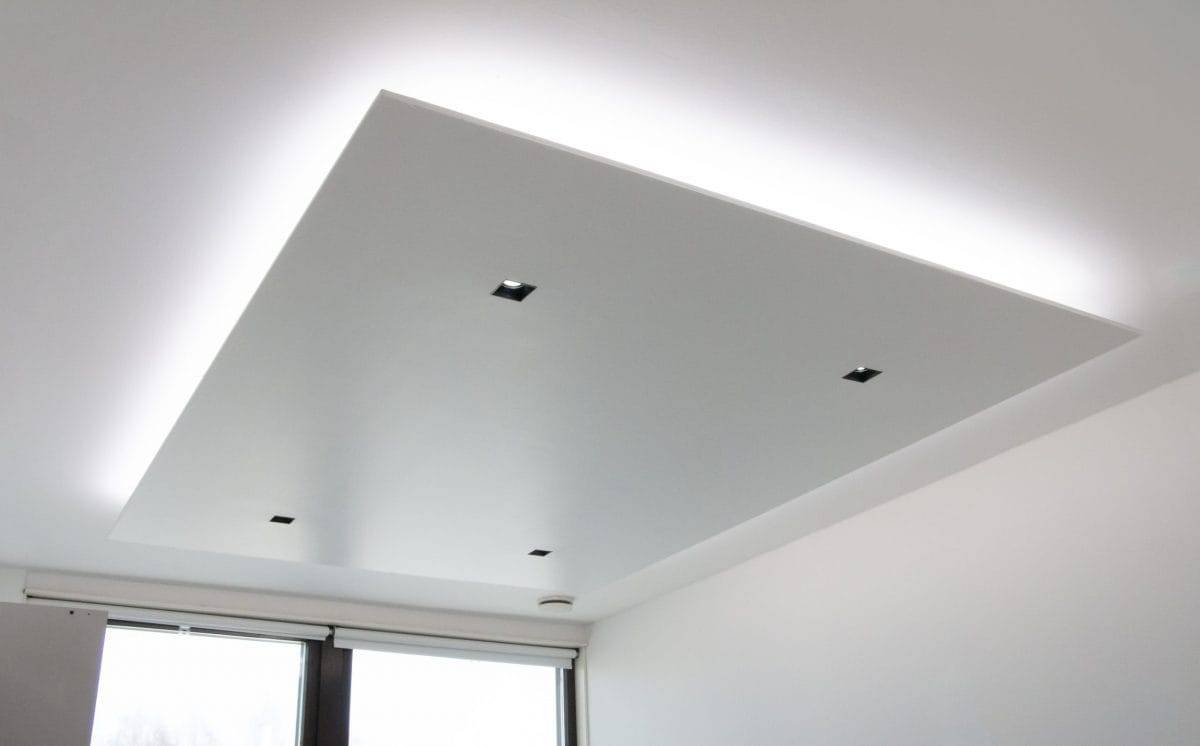

Přestože se výška místnosti snížila o 10 cm se sníženou střechou, není místnost snížením ovlivněna. Zvýšené množství osvětlení to totiž příjemně kompenzuje a dodává místnosti na zajímavosti a živosti. Spuštěný rám se skvěle hodí pro aplikace, kde nejsou žádoucí nebo možné žádné změny stropu nebo stěn, ale kde je přesto žádoucí zapuštěné a nepřímé osvětlení.

Střecha spuštěná ze středu, snížení konstrukční části

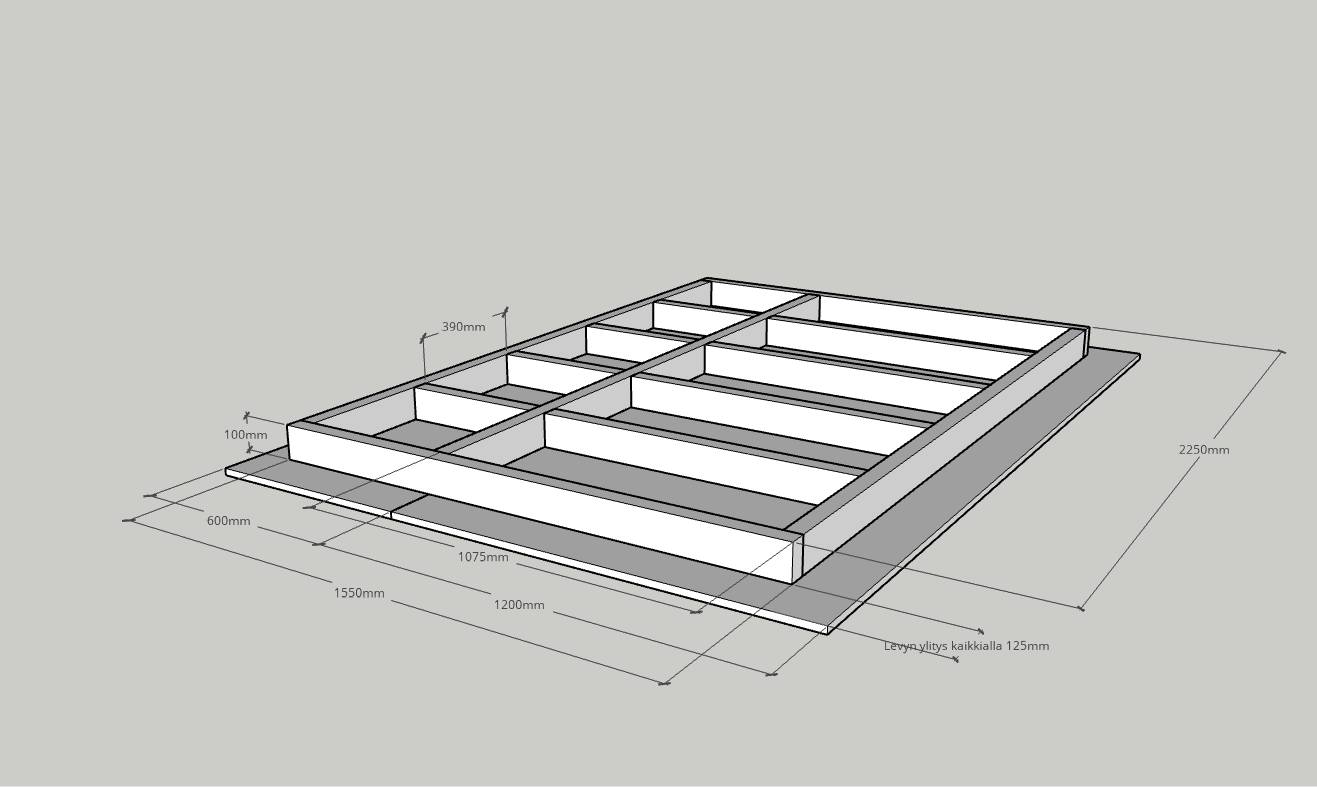

Na obrázku níže je nákres spouštěcího rámu s rozměry. Rozměry rámu jsou 1 550 mm x 2 250 mm. Podélný sloupek je umístěn ve spáře sádrokartonu. Vodorovná rozteč distančních sloupků je 390 mm, jak je doporučeno pro instalaci sádrokartonových desek ve střeše. Jako podkladová deska byla použita deska 1,5 Gyproc, což dává plochu 1 800 mm x 2 500 mm. Tato konstrukce poskytla dostatečný přesah 125 mm ve všech směrech, aby mohla být použita jako police pro LED pásek. Díky dostatečně širokým policím zůstaly LED profily skryty a bylo dosaženo příjemného nepřímého osvětlení.

Podhledy - jak vybrat správné osvětlení

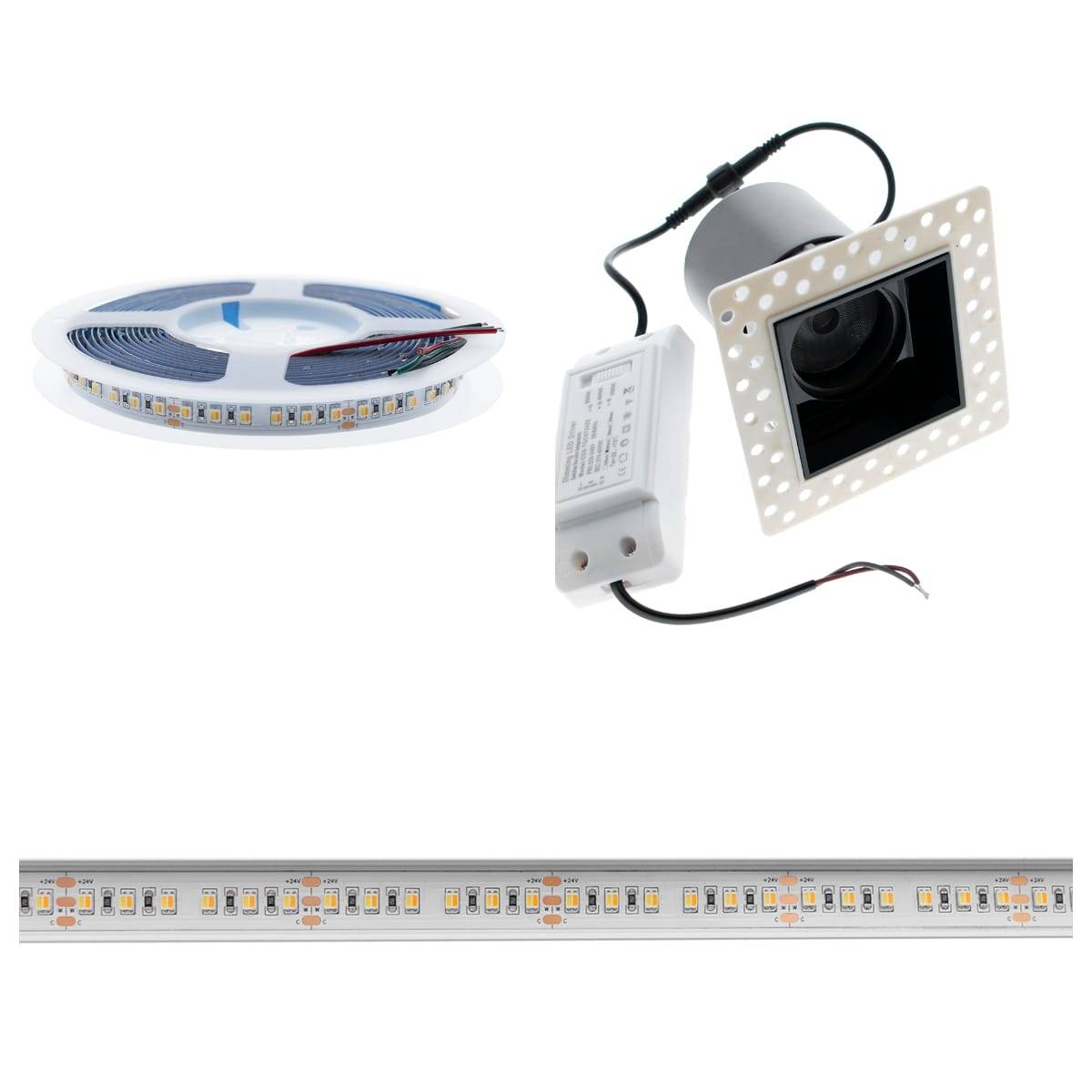

Svítidla LED byla vybrána tak, že pro nepřímé osvětlení místnosti byly zvoleny pásky LED 22 W/m s regulací teploty barev a pro stropní svítidla byly vybrány bezrámečkové bodové světlomety LED Piilo 13 W, které neoslňují ze strany, a pro ovládání osvětlení bylo použito inteligentní řízení Zigbee. V praxi byl použit 200W RF transformátor pro LED pásky a přijímač pro spoty Piilo, vhodný pro ovládání pomocí Zigbee.

V místnosti byl ponechán již nainstalovaný vypínač, kterým lze v případě potřeby vypínat a zapínat světla v celé místnosti. Přijímače bezdrátového ovládání lze použít také k ovládání světel v místnosti pomocí bezdrátového ovladače. Světla jsou také připojena k mobilnímu ovládacímu systému Philips Hue, který rovněž umožňuje programování a časování.

Nepřímé světlo na střeše - kroky pro podhled

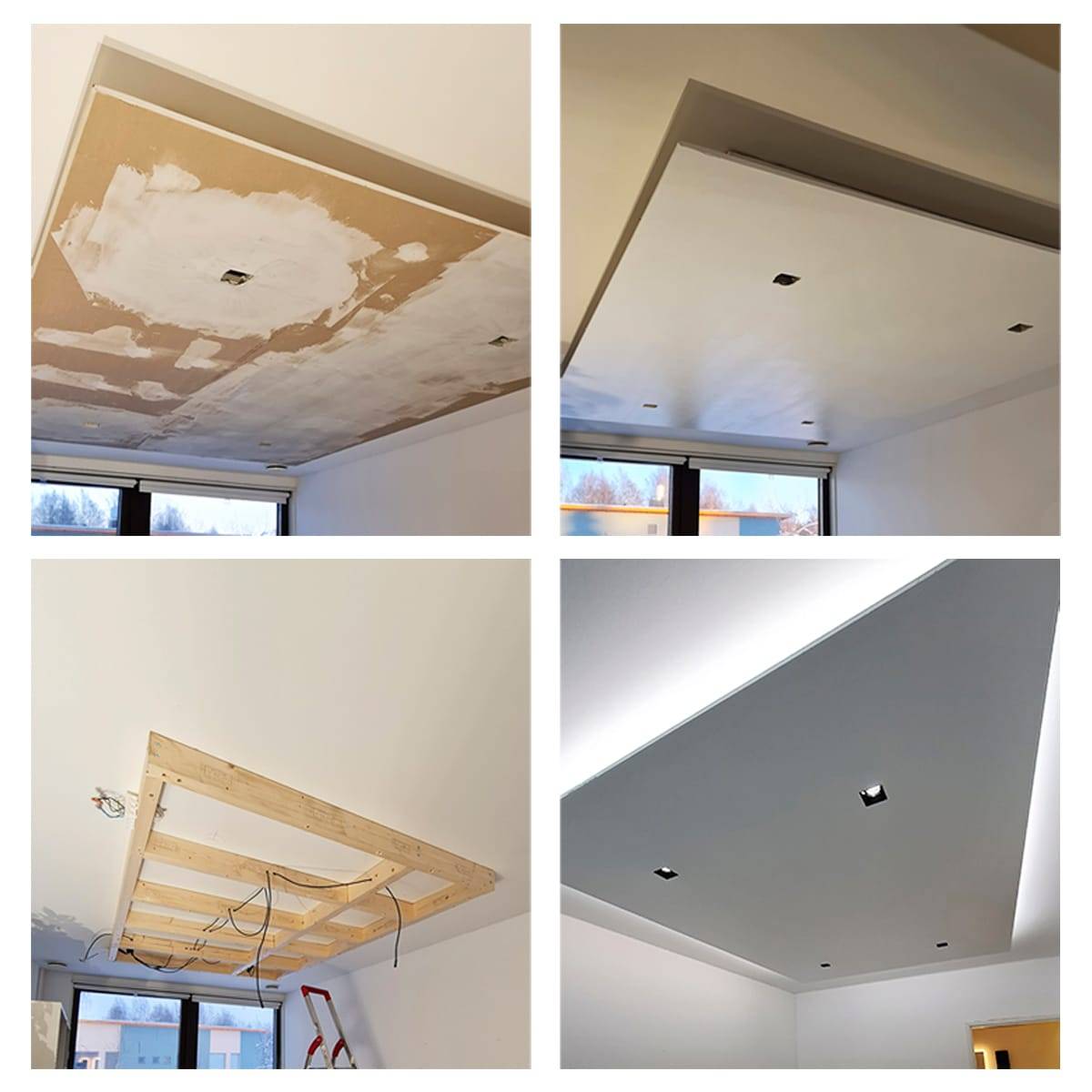

Velikost místnosti, ve které bylo provedeno snížení, je 12 m2. Plocha snížení je 4,5 m2 , což je jedna třetina plochy střechy. Souhrnně lze říci, že jednotlivé fáze renovace byly následující:

1. Rám desky je sestaven a připevněn ke stropu.
2. K reflektorům a páskům LED je přivedena kabeláž.
3. Sádrokartonová deska je připevněna k rámu a omítnuté rámy silážních míst jsou připevněny k desce.
4. Povrch je obroušen a natřen.
5. Led lišty jsou připraveny k instalaci.
6. Místa, LED lišty jsou nainstalovány a připojeny k bezdrátovým ovladačům.

Výroba přistávací plochy - připevnění rámu a kabeláže

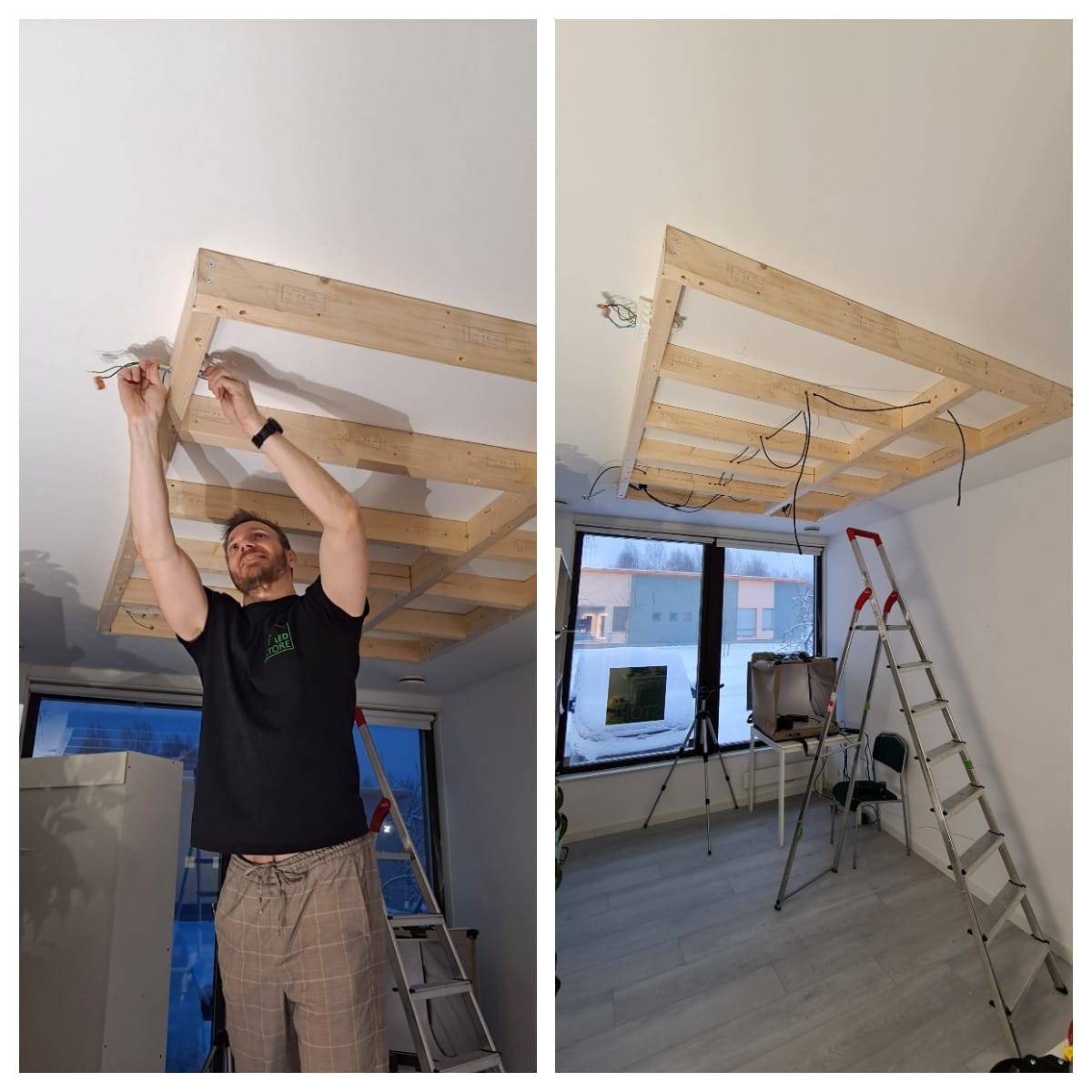

Spouštěcí rám byl sestaven podle plánu a připevněn ke stropu pomocí šroubů o průměru 120 mm. Otvory byly předvrtány přibližně v polovině upevňovacích bodů. V místech, kde bylo plánováno umístění spotů a transformátorů LED pásků, byla předem zapojena kabeláž. Zapojení pro skryté spoty bylo provedeno pomocí kabelového svazku určeného pro slaboproudá svítidla s regulací barevné teploty, s připravenými rychlospojkami pro spoty.

Nepřímé střešní osvětlení - zpracování omítky stropu připravené pro instalaci Silo spotů

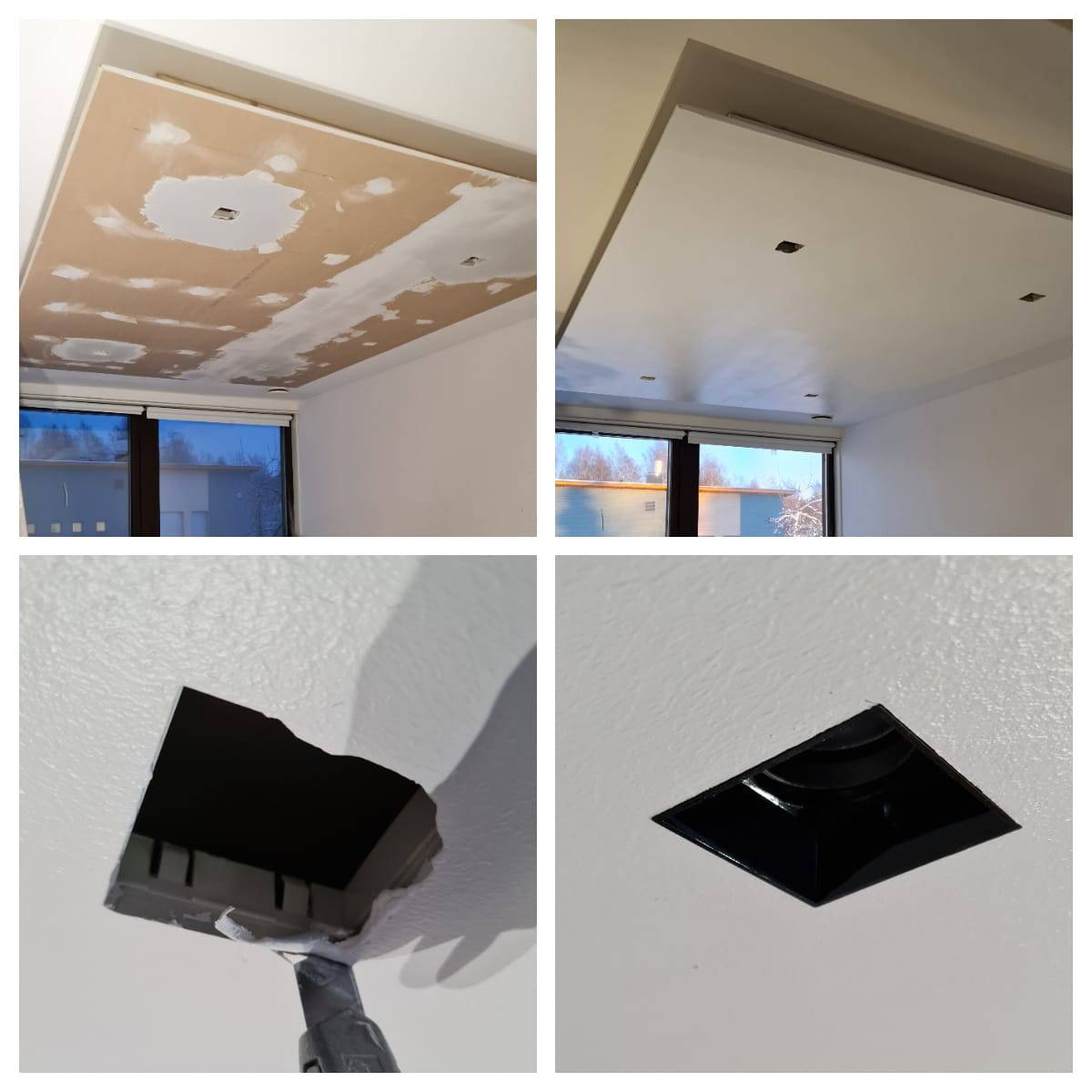

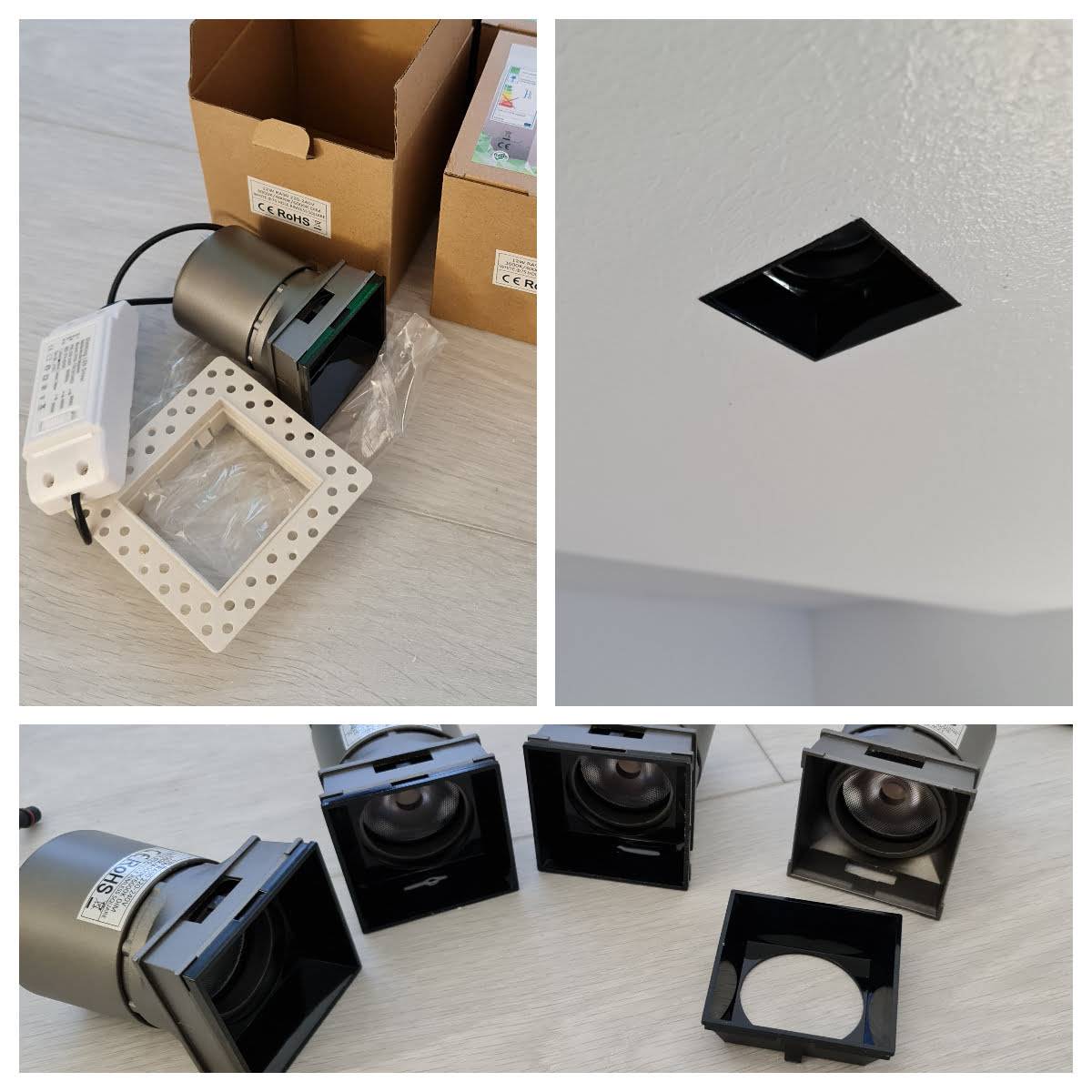

Sádrokartonové desky byly připevněny ke stropu, vyrovnány, obroušeny a natřeny. Plastové rámy skrytých míst byly upevněny stěrkou a poté nahoře zabaleny a celkem třikrát přebroušeny. Střecha byla vyrovnána nanesením potěru do vzdálenosti asi 50 cm od otvorů s dlouhou přírubou. Po vymalování byly dozděny mezery ve sníženém omítnutém stropě a spoty byly úhledně vsazeny do rámů. Dokončování snížených stropů vyžaduje přesnost, zejména pokud je sádrokartonová deska při opuštění budovy v několika částech.

Výroba lišt Led s ohledem na strukturu stropu

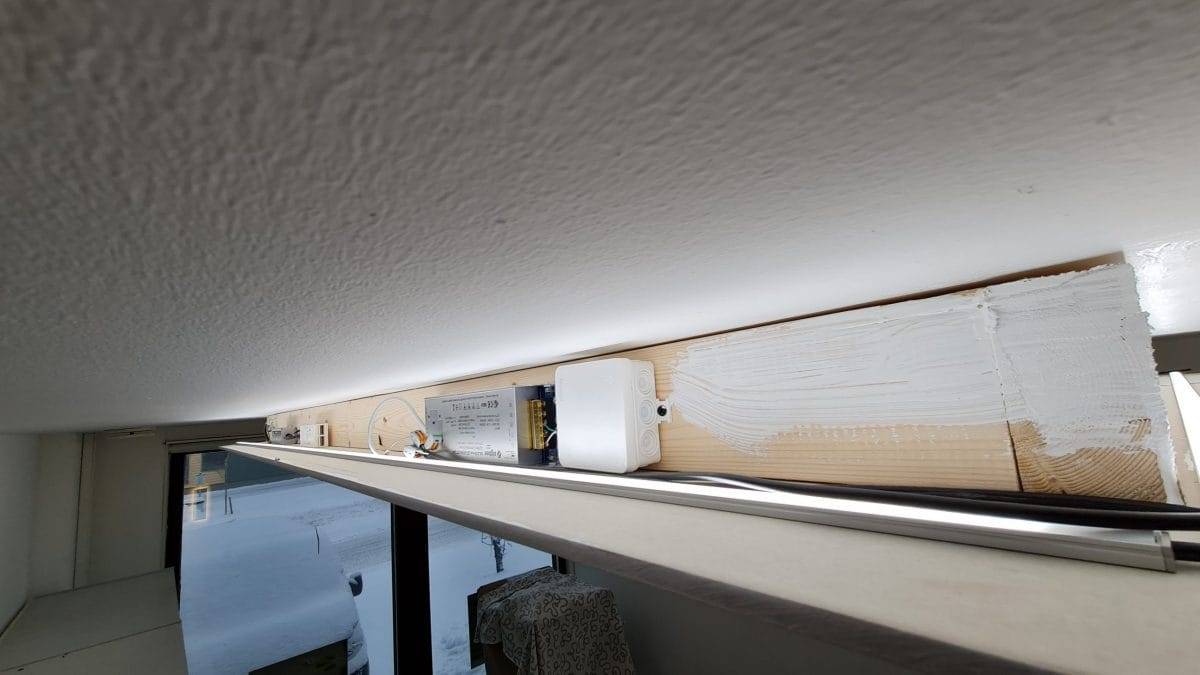

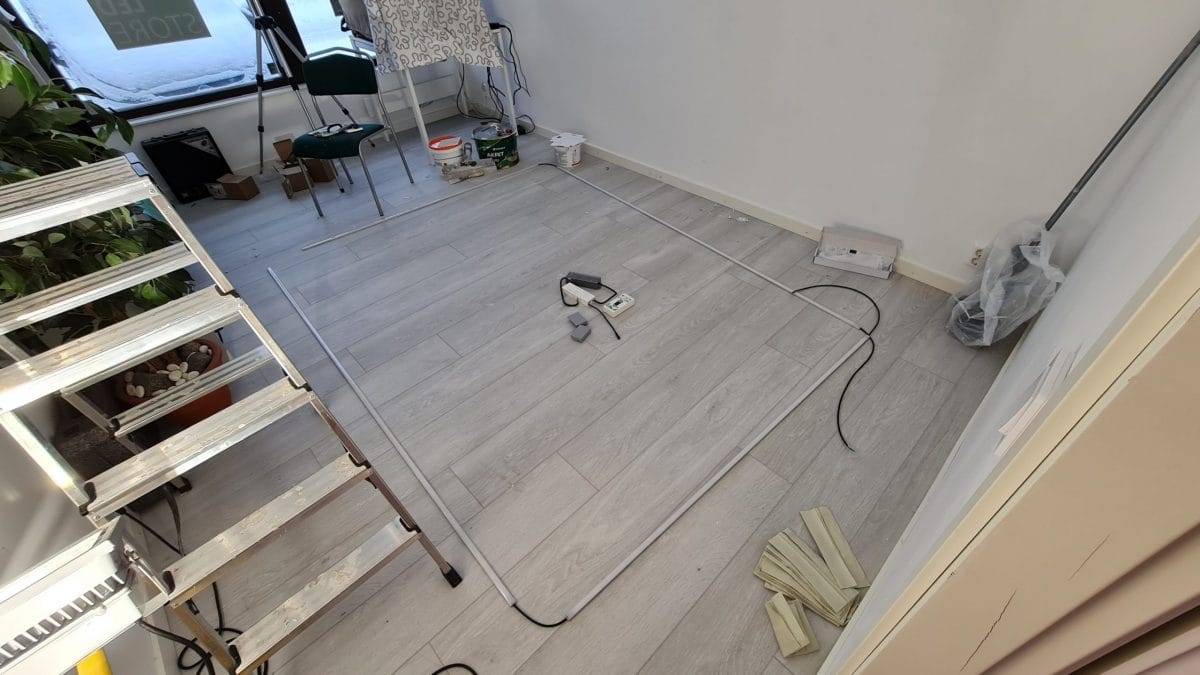

Vybraný LED pásek Pearl Ambience CCT s nastavitelnou teplotou barev 22 W/m byl instalován na nízkoprofilový povrch, který byl vytvořen do dvou lišt ve tvaru písmene L. Do rohů byly zatlučeny distanční lišty o délce asi 10 cm. Kolejnice byly proto dimenzovány tak, aby byly na každém konci o 5 cm kratší než rám. Světlo se z lišty rozevírá tak široce, že je vhodné v této podobě nechat lišty kratší než rohy, aby se světla nepřekrývala, takže rohy se rychle rozjasní než u rovných úseků. Zvedání dvou lišt ve tvaru L na místo na polici sníženého sádrokartonového podhledu je snazší než čtyři vzájemně propojené lišty a oba spoje lišt lze ještě provést na stejném transformátoru.

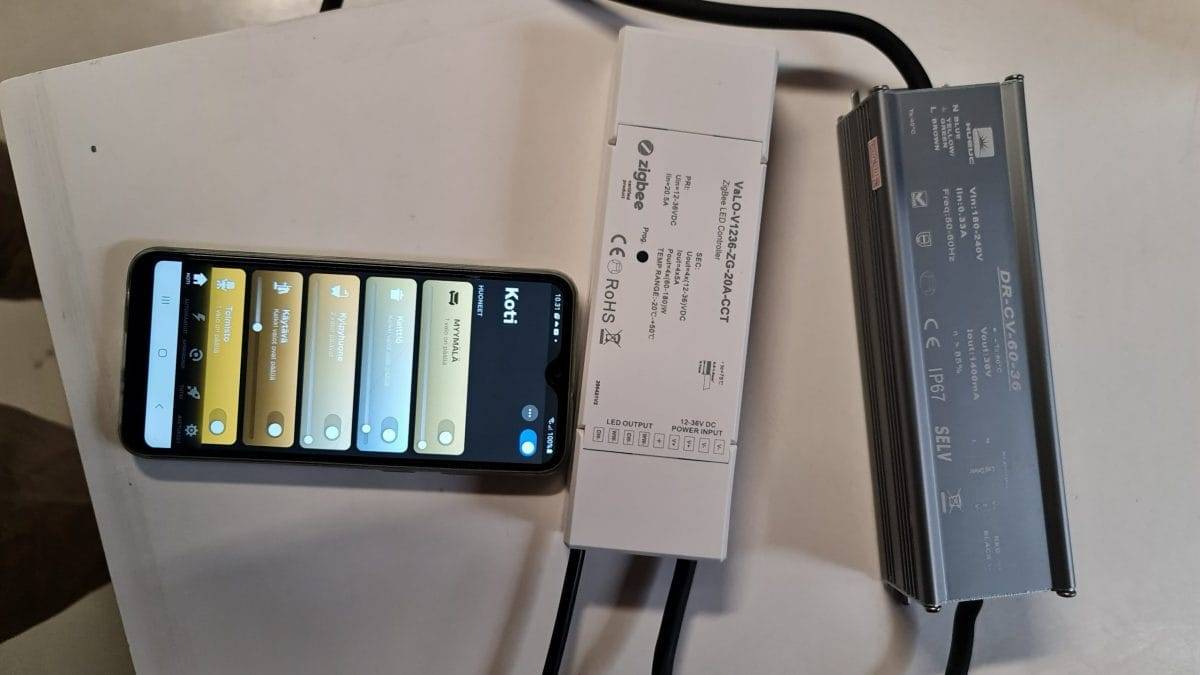

Zapínání světel připojením k dálkovému ovladači a můstku Hue

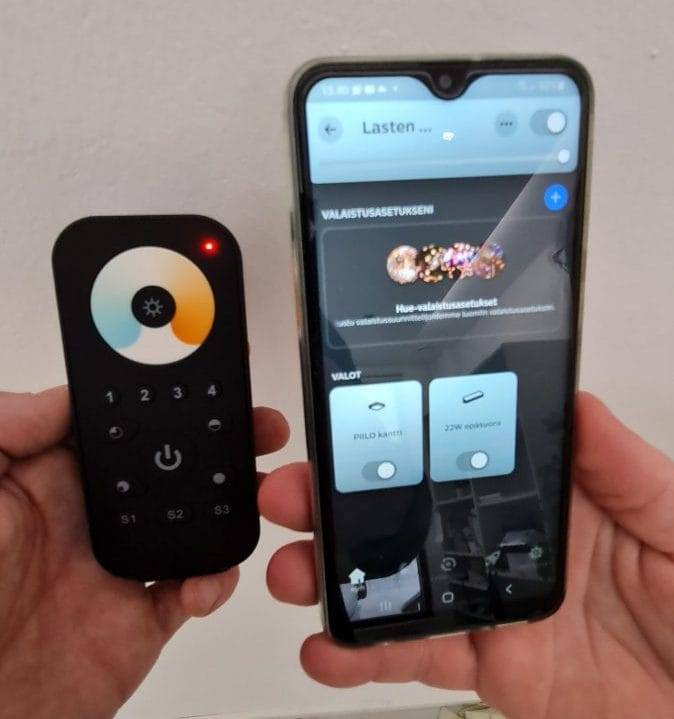

Velkou část pohodlí světel tvoří snadné používání požadovaných funkcí. Proto bylo pro světla zvoleno jednoduché dálkové ovládání teploty barev Zigbee. Ovladač má nástěnný držák, ke kterému se dálkové ovládání připevňuje pomocí magnetu. Světla byla také přidána do rozbočovače Philips Hue (odkaz na externí stránku). Více o propojení Hue si můžete přečíst v našem blogu Zařízení Zigbee přebírají část 2.

Cena celku (v roce 2022)

Materiály použité na samotnou zavěšenou sádrokartonovou střechu jsou velmi levné. Desky, sádrokarton, stěrka, barva a několik šroubů stojí méně než 100 EUR. Náklady na světla činily 564 eur za reflektory, 847 eur za LED lištu připravenou k instalaci od společnosti LedPaja, 79 eur za dálkové ovládání, celkem 1500 eur (včetně DPH) v roce 2022.

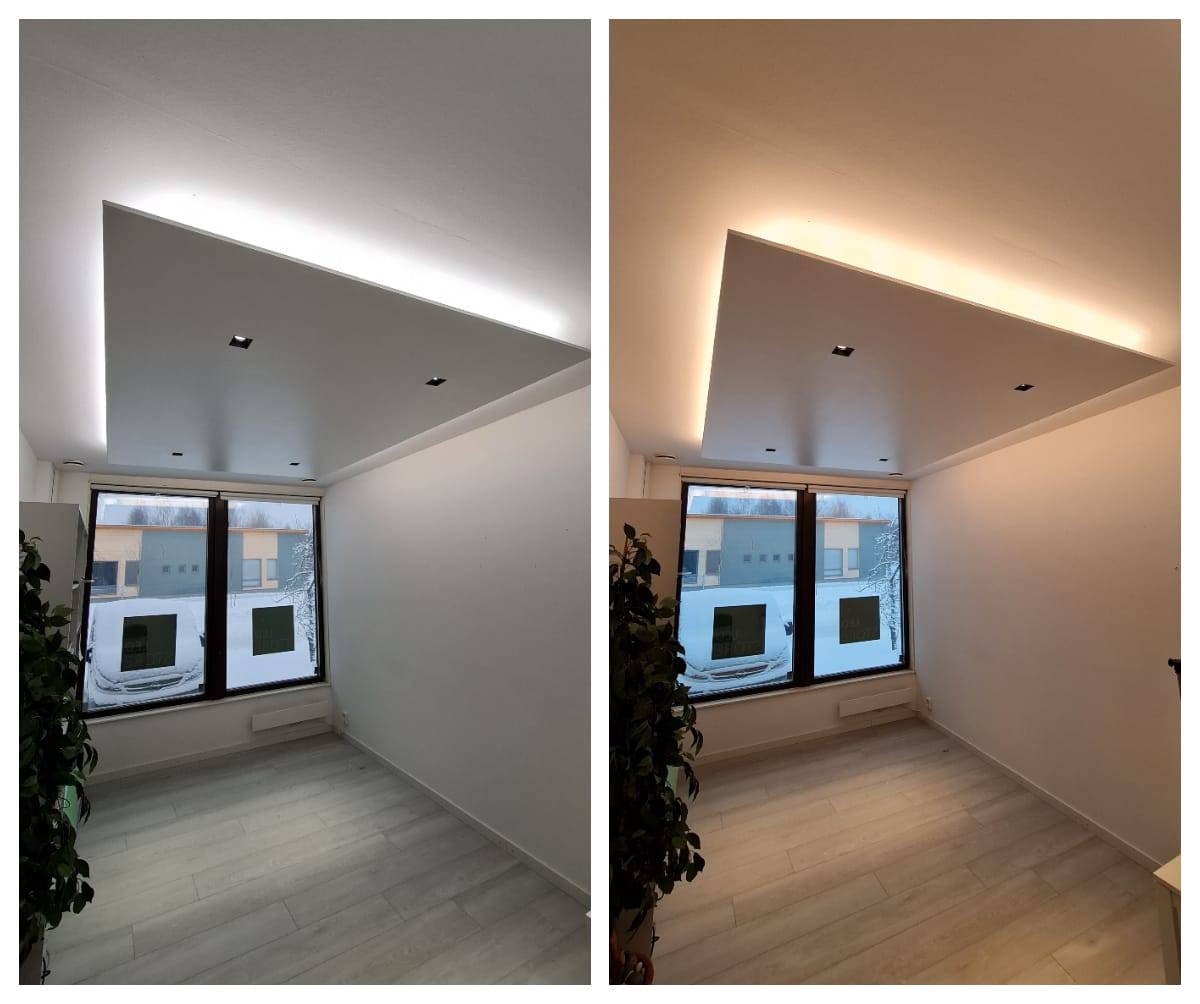

Nálada v místnosti se výrazně mění v závislosti na teplotě barev nebo jasu světel. S rekonstrukcí jsme velmi spokojeni a centrální podhled můžeme doporučit i ostatním.

Nápady na implementace

Pokud chcete, aby byl váš podhled z opadané omítky dekorativnější, můžete jej natřít barvou, která bude ladit s vaším interiérem, nebo jej dokonce vytapetovat, aby vypadal stylově.

Tento způsob instalace lze použít i pro jiné kombinace svítidel. Například varianta, kdy je LED pásek s nastavitelnou barevnou teplotou na stropě nahrazen Bead tunelem s nižším příkonem 14,4 W/m 1 000 lumenů na metr a na spodní stojan jsou přidány další dva spoty Piilo, bude mít podobnou cenu. Tím se zvýší množství přímého bodového osvětlení a nepřímé světlo zůstane zřetelnější jako náladové osvětlení.

Pokud jste uživatelem světla, který potřebuje více barev, doporučujeme použít LED pásek SOLO SPEKTRI RGB+CCT. V tomto případě se dálkový ovladač stává ovladačem, kterým lze nastavovat jak body s nastavitelnou teplotou barev, tak skutečně barevně proměnlivý LED pásek.

Zde je další článek, ve kterém jsme vytvořili sníženou omítnutou střechu jako víceúrovňovou.
