Nepřímé světlo na stropě? Je to obtížné a nákladné? Byt koupil a matné betonové střechy. Většina střech bytových domů má dutinové taškové střechy s "popcornovou" střechou. Pár drážek pro zavěšená svítidla a to je vše. Nuda. Jak ji můžete za rozumné peníze a úsilí udělat pohodlnější? V tomto případě se jednalo o rekonstrukci malého bytu, kde je žádoucí i chytré osvětlení, protože se jedná o byt mladého člověka, který již zná systém Philips HUE. Takže barvy a světlo! Pusťme se do plánování a realizace. Zde si přečtěte, jak instalace nepřímého osvětlení do stropu ovlivnila vzhled bytu a jak rekonstrukce probíhala.
Nepřímé světlo na stropě nebo na stěně? Udělali jsme obojí!

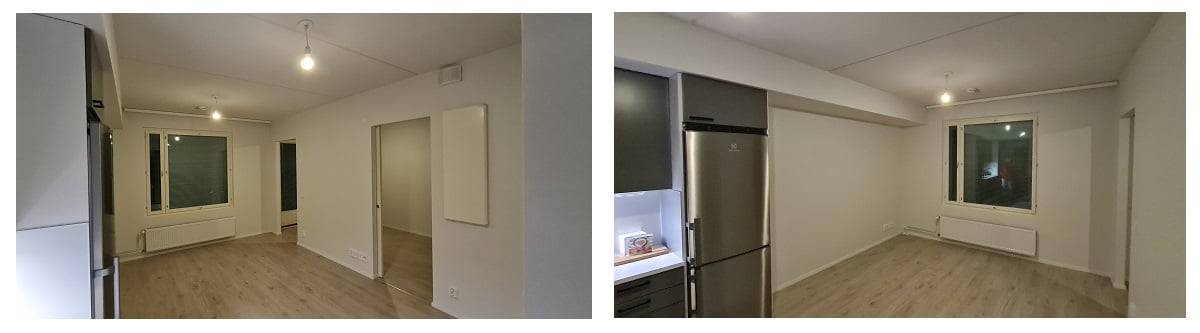

Na začátku bylo v bytě pouze několik závěsných světelných bodů ve stropě a bylo rozhodnuto je použít jako napájecí body. V obývacím pokoji byl do stropu se sádrokartonem zabudován částečný a překrývající se spád, který byl osvětlen z okrajů, a v ložnici byl celý strop o rozloze 12 m2 kromě okrajů snížen a poskytoval nepřímé světlo přes stěny.

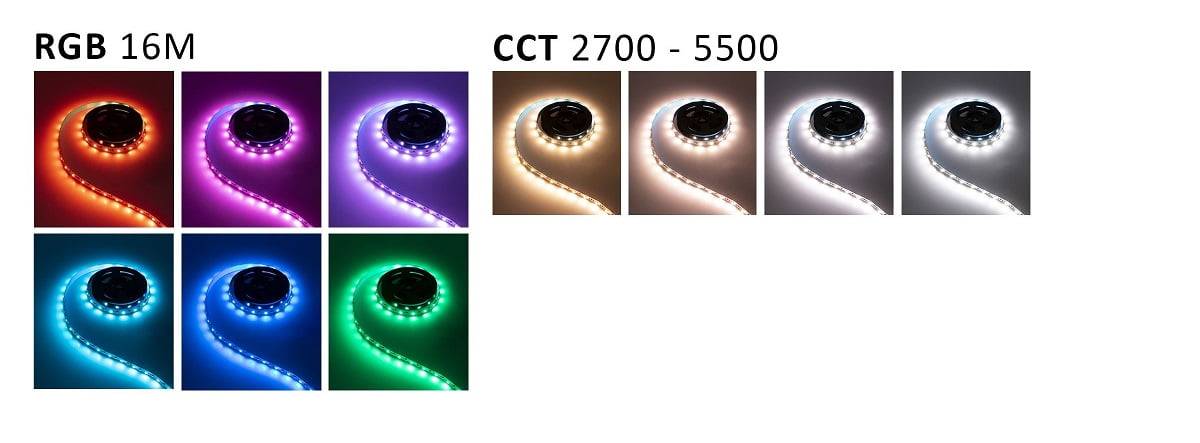

Jako LED pásek byl použit RGB+CCT LED pásek s nastavitelnou barevnou teplotou CCT a barevně nastavitelným RGB světlem. Výhodou bílého pásku s nastavitelnou teplotou barev je, že místnost vždy dostává správnou teplotu světla (2500-5500 K). Nastavení teploty barvy ovlivňuje atmosféru místnosti tím, že umožňuje uživateli libovolně volit odstín světla mezi teplou a studenou bílou. Barvy byly opět vybrány pro pásek, protože je snadné vytvořit v domácnosti slavnostní atmosféru! LED pásky, nastříhané na míru, byly nalepeny na nízké hliníkové profily, které byly umístěny po okrajích přízemí v obývacím pokoji a na okraji stropu, na straně přízemí v ložnici.
Instalovaný LED pásek se výrazně liší od tradičních pásek na trhu. Použitý LED pásek je ideálním řešením pro nepřímé osvětlení. Díky kratšímu rozteči řezů, než je obvyklé, lze také velmi přesně měřit.
Světelná účinnost je opravdu dobrá, barevná světla jsou jasná a bílé světlo opravdu svítí, i když přichází nepřímo. Světlo je také velmi kvalitní, index podání bílého světla CRI je neuvěřitelných 98! Jeden metr pásku RGB+CCT10+10 W/m LED poskytuje 800 lumenů, takže celkově je světelný výkon ze stropu pěkný. Pásky RGB+CCT obvykle pracují buď s barevným, NEBO bílým světlem, takže příkon je 10 W/metr.
K dispozici je také verze pásky FULL SOLO pro ještě náročnější aplikace, kde jsou LED body přímo viditelné, což může být trochu rušivé, ačkoli kryt profilu to zmírňuje.
Když se v tmavých částech roku rozsvítí světla, kontrastuje s tmou kvalitní bílé světlo. Pokud se chcete uklidnit, můžete vše ztlumit. V rohu, ještě vedle pohovky, je univerzální nepřímé světlo jako stojací lampa - Floor Line 1600. Na jídelním stole je závěsné svítidlo PIIPPU. Kromě toho je v předsíni světelný panel. Na konci stránky jsou další fotografie objektu.

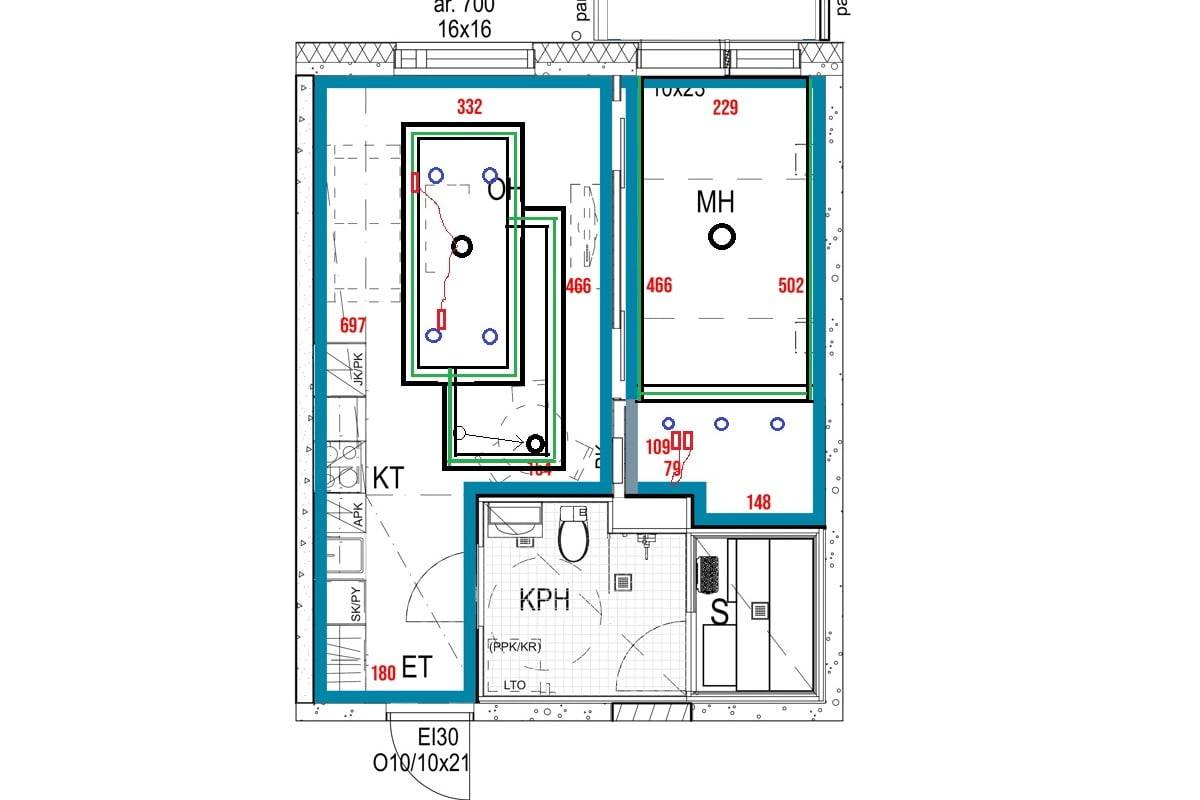

Takto vypadá půdorys. Zelené čáry označují osvětlení LED pásky a modré kruhy jsou bodová světla. Stropní boxy jsou označeny černými kruhy.
LedBand pro nepřímé světlo na stropě, vyrobený v LedPajka nebo doma
Po zhlédnutí půdorysů a vypracování plánu osvětlení byla přepracovaná verze shrnuta následovně:
- Výběr pásky a místa.
- Nákup a přeprava dřeva, barev, omítek a sádry
- Vytvoření coulombu na střeše
- Obnova staré elektřiny a instalace rozvodů
- Nasaďte sádrokartonové desky a skryjte hlavy šroubů.
- Instalace světel a transformátorů na horní straně křídla pro pracovní světlo
- Párování se zařízením Philips HUE
- Více pakkelů, více základního nátěru a více pakkelů
- Další broušení a lakování
- Spárování bezdrátového ovládání s ovladačem (Friends of HUE)
- a hraní si se světly alias testování =)
Tato práce, která zkušenému (lehkému) renovátorovi zabrala 30 hodin, zcela změnila vzhled a univerzálnost bytu. Projdu si ho zde ještě jednou a zveřejním fotografie renovačních prací.
Vytváření nepřímého světla začíná designem. Prvním krokem tedy bylo navrhnout velikost stropu. Volbu usnadnil omezený čas, který byl k dispozici, a snaha usnadnit práci s okraji. Spád ke stropu byl tedy vytvořen pomocí standardního rozměru sádrokartonové desky 1200x2600 mm. Alternativou by byla truhlářská dýhová deska se skrytým upevněním, ale přednost dostala bílá barva.
Velkou výhodou nábytkové desky je jednorázová povrchová úprava a superrychlé dokončení namísto broušení a lakování. Základní lišty byly vyrobeny tak, aby byly vždy mimo stěnu, takže nebylo nutné malovat nebo upozorňovat na stávající stěny.
Obývací pokoj
EDIT: Nepřímé světlo bylo spuštěno přenesením věcí do sedmého patra.. =)

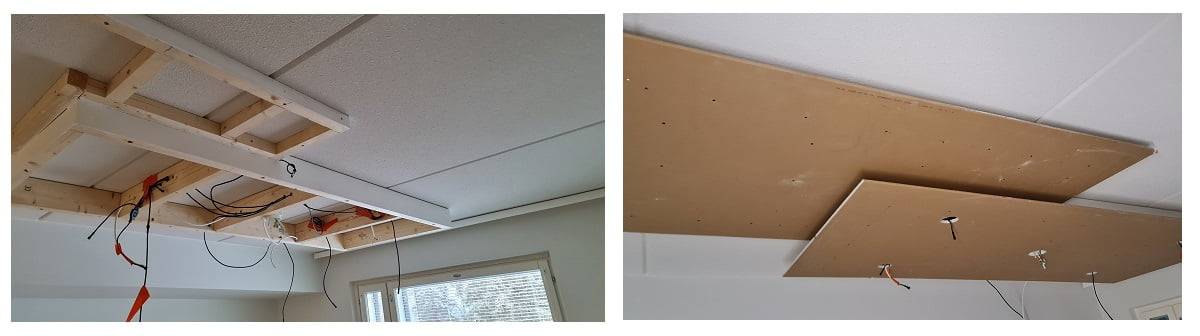

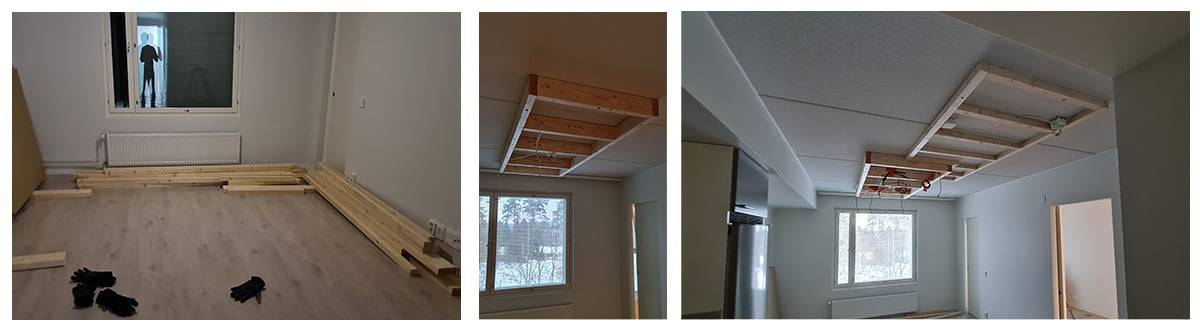

Nepřímé osvětlení stropu začalo kolonádou, což je dvouúrovňový strop. Nejprve jsem instaloval větší kapku s koolauly 48x123mm na obvod o 15cm menší než sádrokarton, tedy 900x2300. Tím pádem je velikost police 150mm a vejdou se do ní transformátory a zároveň se schová světlo, aniž by bylo vidět přes okraj křídla. Pak jsem vyrobil další sloupek ze dřeva 48x48, který se přisunul k druhému sloupku. Tato konstrukce dodává stropu trochu charakteru. Z hlediska velikosti a tvaru by bylo mnoho možností.
K upevnění koaxu k betonové střeše jsem použil 8mm šrouby a vruty 5/90 mm a 6/140 mm. Při instalaci na střechu by se měla sádrokartonová deska instalovat každých 40 cm, i když v praxi jsem zjistil, že 50-60 cm jde s EK deskou, aniž by se deska začala prohýbat.
Dále jsem vyměnil stropní skříňku a protáhl další dráty od skříňky k LED páskům a bodovým transformátorům skrz kabelovou lištu a přesunul umístění závěsného světla na jídelním stole mimo chodbu(!). V tomto bodě jsem jednou natřel koolaid, i když to odtud není moc vidět.

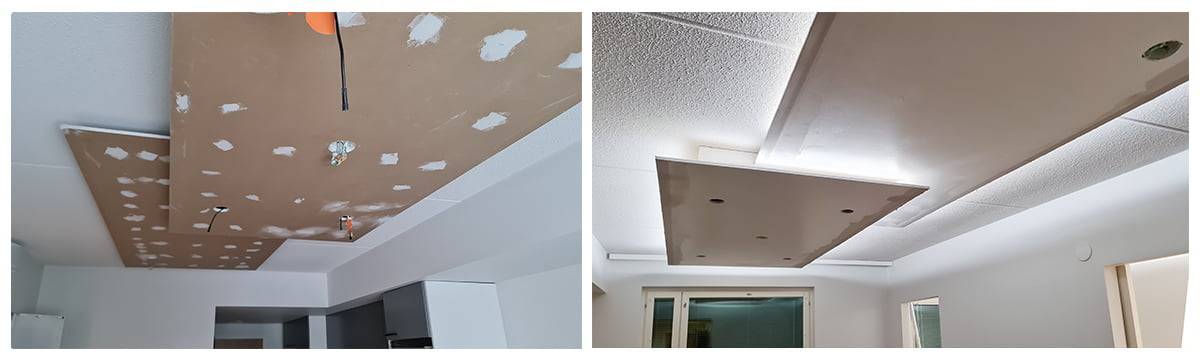

Deska na stropě. Nejprve připevněte horní desku ve tvaru písmene L ke stropu a přišroubujte šrouby na zadní straně. Jediné, co bylo potřeba, byl 95mm otvor ve šperkovnici. Dále jsem vyvrtal 4 otvory o průměru 78 mm pro bodovky a jakorasian. A desku ke stropu.

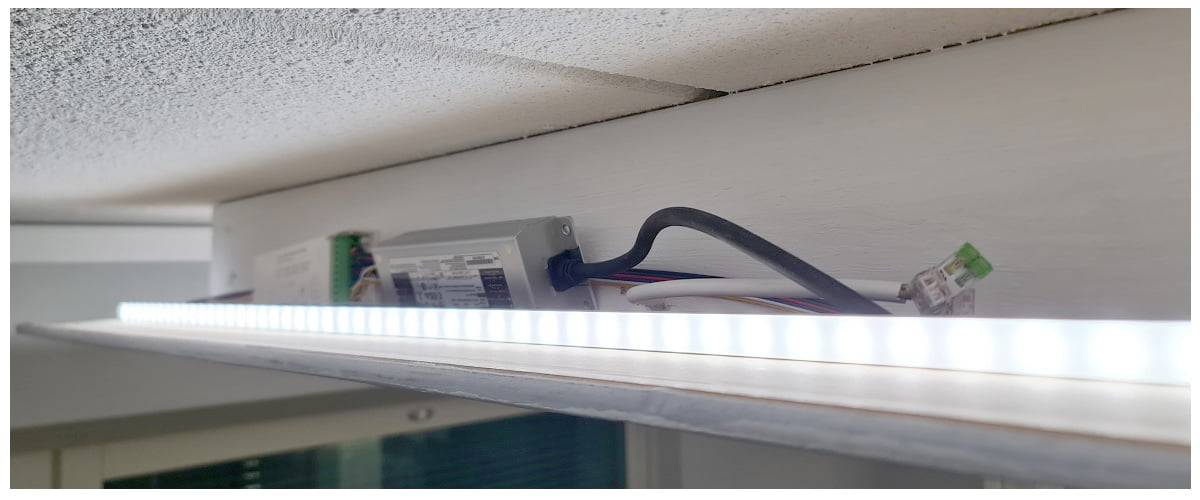

V této fázi jsem již mohl připojit transformátor k transformátorové skříni a umístit LED profily od LedPaja na police. Transformátor je na polici skrytý, ale stále snadno přístupný. Světelné pásky s jejich profily jsou na přední straně transformátoru na polici. Zapojený Philips HUE a mobilní telefon v kapse... voila! Párování a světla fungují skvěle. Musel jsem si pohrát s barvami, ale pro pracovní světlo jsem zvolil neutrální bílé světlo.
Naneste základní nátěr a počkejte, až zaschne... Dále základní nátěr a další základní nátěr. V tuto chvíli bych zpětně mohl říci, že by se méně balilo, kdyby sádrokartonová deska měla šikmé hrany nahoru nebo kdyby se použila deska s rovnými hranami. Po zabalení stačí dvakrát nanést vrchní nátěr a umístit vedená místa.
Transformátor pro spoty by mohl být umístěn na stejné polici jako transformátor pro LED pásek, ale protože jsou zde pouze 4 spoty a sestava je vysoká 123 mm, transformátor lze v pohodě odklopit z otvoru pro spoty. Samotné spoty byly pouze zalisovány do předem připravených konektorů. A opět párování Philips HUE. OH hotovo.
Ložnice
Nepřímé osvětlení stropu v ložnici se překrývalo s obývacím pokojem. Původní myšlenka byla vytvořit podobný podhled, ale po vybourání stěny ve skříni bylo nutné strop znovu obložit deskami a přidat lapač světla ponecháním 15cm stropní desky. Takže jsem nakonec zarámoval celý strop, ale s rámováním a novým stropem 48x48mm od stěn na delších stranách.

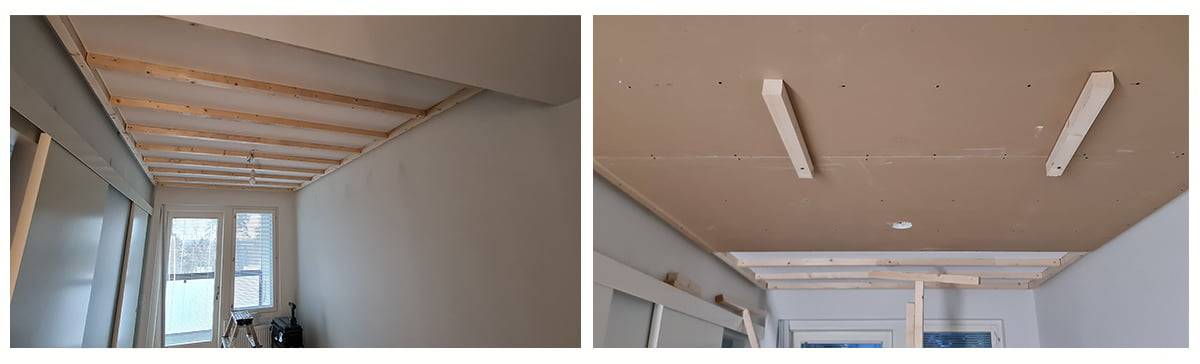

Pořadí pochodu bylo stejné. Vyztužení stropu 48x48 mm každých 40 cm podepřením. Klenotnice na povrchu stropu, která nahradí starou. Do ložnice jsme také uvažovali o bodových světlech, ale protože na stropě je hodně nepřímého světla a na druhém konci místnosti, na stropě staré skříně byla bodová světla, nechtěli jsme další bodová světla na velké ploše.
Sádrokartonové desky pro strop a těsnění pro spáry a hlavy šroubů. Natřete povrch.
Hliníkový profil pásku Led měl být původně připevněn přímo ke stropu ve spodní části výklenku, ale rozhodl jsem se je připevnit na stranu stropu. To vyžadovalo určité plánování, protože držáky profilu bylo nutné přišroubovat ještě před připevněním krovu ke stropu. Jejich následné přišroubování by nebylo možné bez speciálního nástroje. Nebo by se musely přilepit kvalitní oboustrannou páskou nebo lepidlem.
Ovládání v ložnici 100W transformátor + přijímač RGB+CCT.
Transformátory pro LED pásky jsem umístil na stejné místo ve stropě staré skříně v servisním poklopu. Z telefonu otevřete aplikaci Philips HUE a spárujte pásky a bodová světla. Veškerá elektřina je tedy napájena ze starého stropního svítidla, tj. pouze světla jsou "stále zapnutá" z vypínače na zdi a ovládání probíhá pomocí bezdrátových tlačítek.
Starý vypínač samozřejmě funguje dobře i v ložnici a obývacím pokoji, protože zařízení LedStore Zigbee mají vnitřní paměť a světla se vždy vrátí do stejného nastavení, v jakém byla. Vše fungovalo bez problémů!
Atmosféra ze snížené střechy
Pomocí bezdrátového ovladače jsem snadno nastavil barevnou teplotu a barvy světla na požadovanou úroveň Kelvinů.

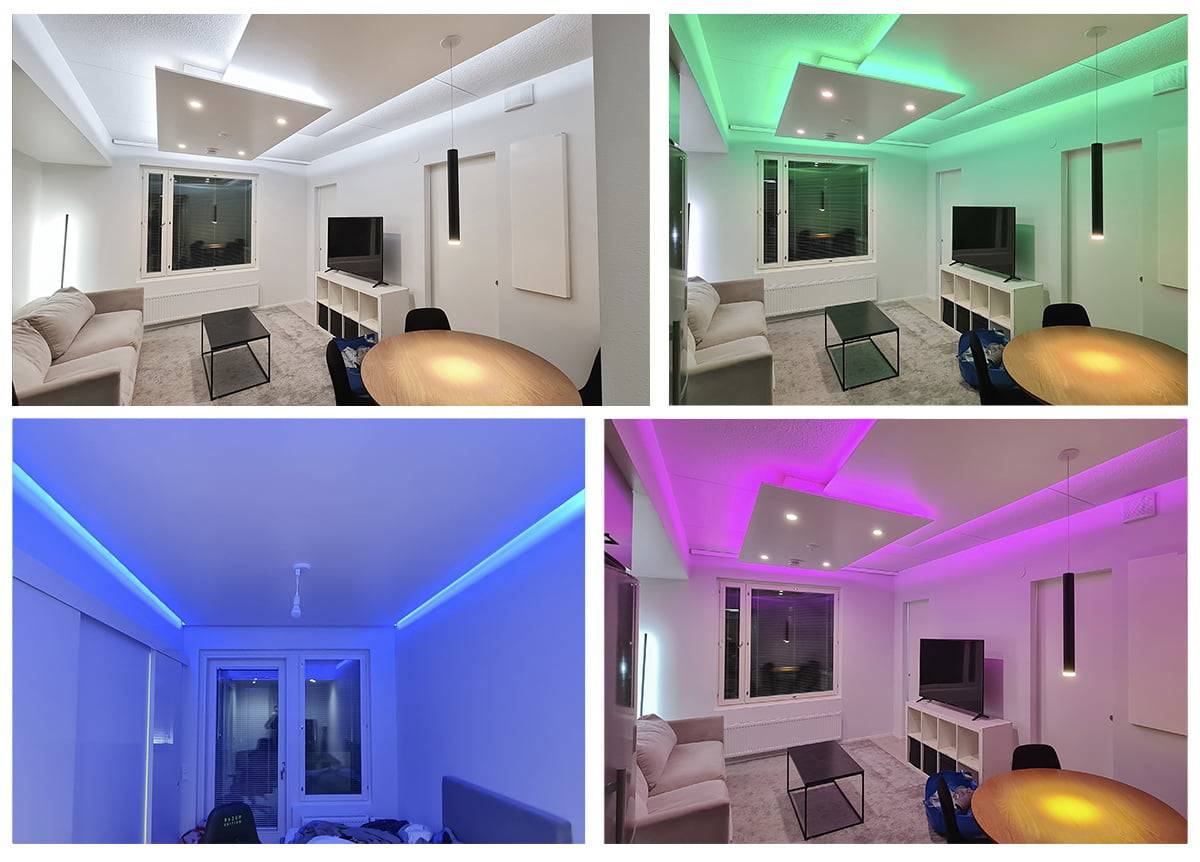

Když se chcete cítit svěží, abyste zvládli chaos, je světlo chladnější (+4000 K) a večer je to teplé světlo (pod 3000 K), které vás uklidní. Ale když se koná kolaudační večírek nebo Vánoce, barvy jsou in!
Ovladač je ovladač Zigbee Friends of HUE, který byl spárován s můstkem Philips HUE. Světla jsou hlavně časovaná (večer teplá, přes den chladná), ale pokud chcete, můžete je zapnout/vypnout ze zdi a spustit režim osvětlení. Přátelé tlačítka HUE se od ostatních tlačítek Zigbee liší tím, že funkce jeho tlačítek je třeba naprogramovat v aplikaci HUE. Můžete se tedy sami rozhodnout, co jednotlivé rohy tlačítka dělají.

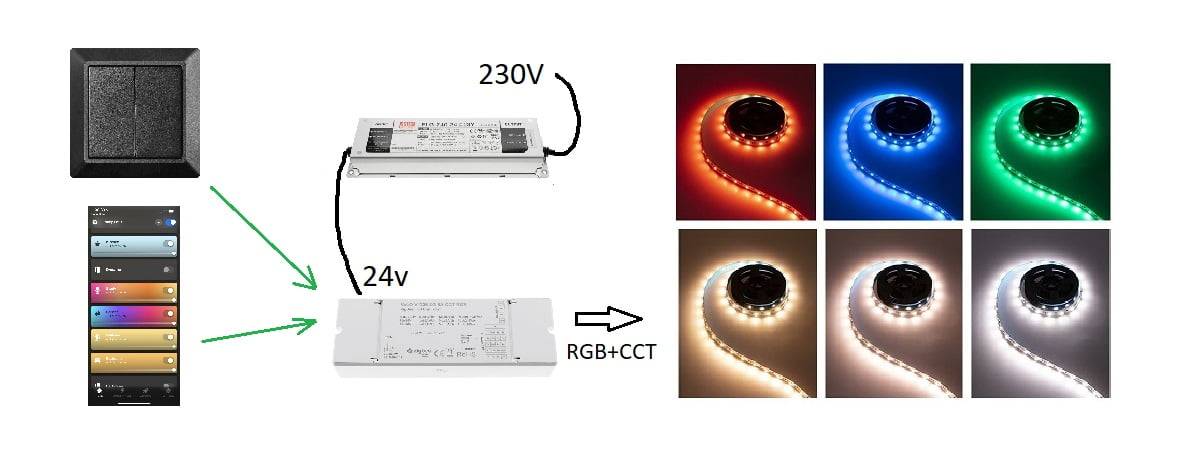

Přijímač Zigbee je ten, který je spárován přímo se zařízením HUE a který říká pásku LED, jaké barvy a s jakým jasem se mají zobrazovat. V obývacím pokoji byl přijímač nainstalován na transformátor 150 W 24 V IP 65 před led pásky a obal je na okraji sníženého stropu. Takže 230V transformátor -> Zigbee přijímač -> led pásky.
Led pásek pro stropní podhled
Bez pásku LED nelze vytvořit nepřímé světlo. Použil jsem LED pásek RGB+CCT, který lze řezat po 12,5 cm (pásekSOLO RGB+CCT má vzdálenost řezu 4,2 cm). Obvod větší police proti dřevu koolingu je 90+230+90+230 cm = 6,4 m, ale chtěl jsem pásek 5 cm od koolingu, aby se vešlo trafo. Tak jsem objednal led pásek v délce 6,6m. S umístěním led pásku jsem se rozhodl, že by měl být na boku na polici, směřovat rovně ven, ne ke stropu. Tímto způsobem se celý 6,6m led pásek dostane do rohů, aniž by byl odříznutý. Pouze hliníkové profily bylo třeba nařezat na rovné rozměry.
Hodil jsem tedy hliník na polici a pak jsem přilepil pásku na profily a kryty nahoru. Víčka mají ochranný plast, který jsem nechal na místě pro případ, že by se barva z nějakého důvodu rozlila... a ona se nakonec rozlila =)
Páska RGB+CCT má šest (6) vodičů, které bylo nutné připojit k přijímači. Naštěstí má rychlospojky, takže nebylo potřeba žádné nářadí, a jasné popisky (R = červená, G = zelená ,B = modrá, WW = teplá bílá , CV = studená bílá a +).
Párování bylo snadné. V aplikaci Philips HUE stačí "Přidat lampu". Černé tlačítko najdete pod koncovým krytem přijímače. Stiskne se pětkrát (5) po sobě a přejde do režimu párování. Samozřejmě poznámka; pokud je zařízení nové, mělo by automaticky přejít do režimu párování, jakmile dostane napájení.
Množství světla v nepřímém stropě

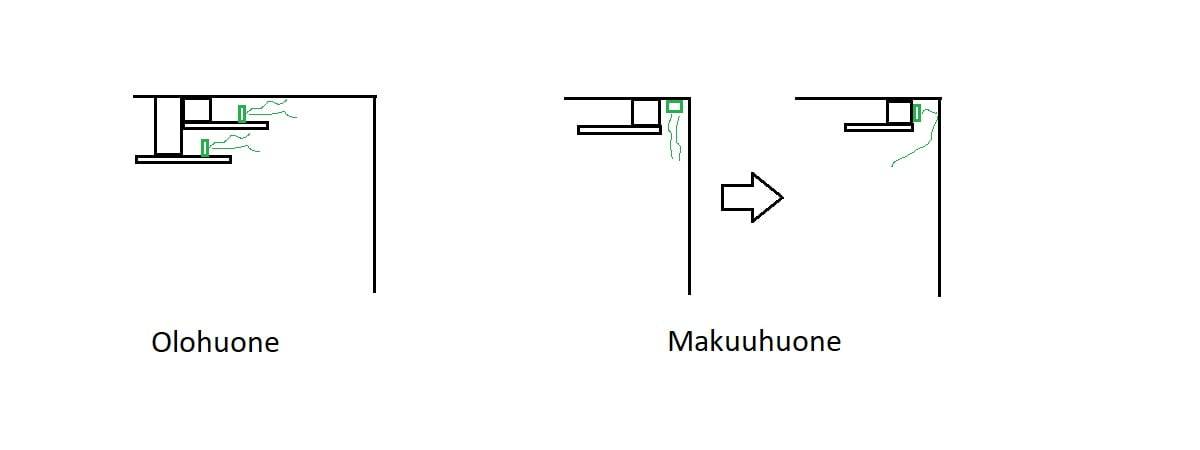

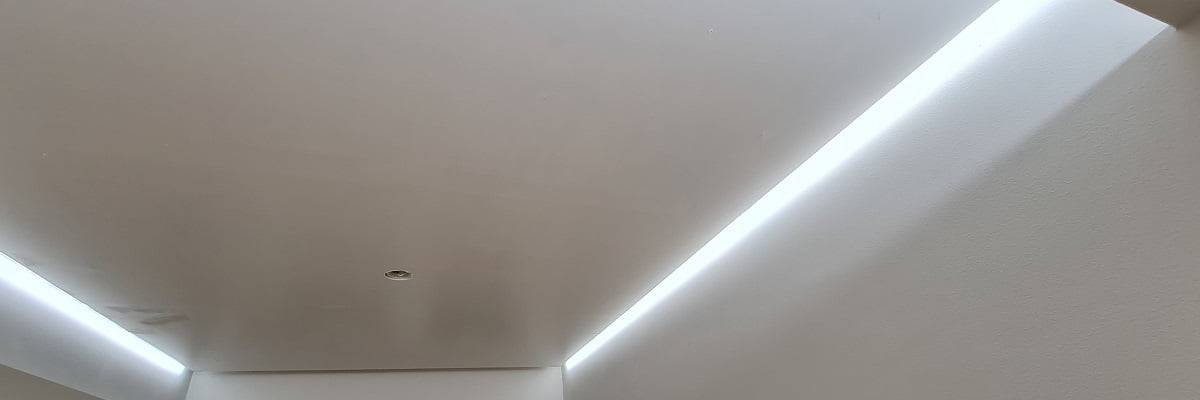

Umístění pásku LED ovlivňuje otevření světla v nepřímé struktuře. V tomto případě je v obývacím pokoji maximalizováno a světlo vychází přímo ven podél bílého stropu, ale v ložnici vychází ke stěně. Když se začalo s nepřímým osvětlením v ložnici, původně se počítalo s tím, že světlo bude vycházet také přímo po stěně, ale ve fázi výstavby bylo zvoleno jiné řešení. Když světlo přichází skrz zeď místo podél stěny, je silně ovlivněno barvou a použitým materiálem stěny. Kdyby byly stěny tmavé, konečný výsledek by vypadal jinak a regulace teploty světla by byla o to cennější. Teplé světlo například působí úplně jinak na bílé stěně nebo barevné tapetě.
Prostor je příjemně osvětlen pouze nepřímým světlem, protože povrchy jsou bílé. Pouze s nepřímým světlem pracovat nelze, proto jsou na pracovním stole a konferenčním stolku v obývacím pokoji umístěna přímá místa, která osvětlení podporují. Takže ve chvíli, kdy mladý člověk uklízí (málokdy..), svítí se naplno. Celkově šel led pásek 6,6m + 5,2m v obýváku = 11,8m a v ložnici 3,5m + 3,5m + 2,6m = 9,6m. Vzhledem k tomu, že pásek RGB+CCT 20W používá najednou pouze komponenty CCT 10W nebo RGB 10W, je maximální spotřeba energie 10W x metrů, tedy 120W, resp. 100W.
Kolik stojí výroba nepřímého světla? Cena snížené střechy
Kolik stojí zhotovení podhledu? Čas a peníze. Dřevěný materiál pro obě místnosti stál asi 150 € i se šrouby a vruty a vruty. Pokud by podhledy vyrobil truhlář z nábytkových desek, byly by střešní desky podstatně dražší, ale ušetřil by se čas, barva a nepořádek. Dýhované dřevěné desky 120x260 cm od truhláře s lemováním stojí 300-800 €/kus v závislosti na materiálu. Sádrokartonové desky 17€/kus... Plus balení 20€ + barva 50€ + válečky a pásky 20€, což na mnoho desek bez problémů stačilo. Rozdíl v ceně je..
ALE pokud si na to seženete opraváře, trvá to 3 dny, protože někdy musíte počkat, až to zaschne a udělat další kolo, a to také trvá hodiny a stojí to peníze. Takže cena snížené střechy se odvíjí od materiálu a hodin. Když si to uděláte sami, nic to nestojí, že?
To znamená, že materiály pro snížené stropy 400,00 €
Světla byla hlavní součástí, takže se na nich nešetřilo. 22m RGB+CCT led pásek připravený na míru v profilech 1600,00€. Transformátory, tlačítka a přijímače 565,00€. Teplotně nastavitelné bodové světla SQ023W šly 3ks pod starou skříň a 4ks do obývacího pokoje. 641,00€ s transformátory a trafy.
Takže cena světel se sníženým stropem a ovládáním je 2165,00€ + reflektory 641,00€.
Chtěli také stojací lampu do rohu, aby poskytovala světlo na čtení pro pohovku a dobré světlo pro květiny, které později přijdou k oknu, a byla vybrána lampa Floor Line 1600, protože je to lampa s přímou regulací teploty Zigbee.
Pokud máte know-how, jsou náklady na samotnou výrobu střechy nízké. V případě sníženého střešního světla, pokud použijete základní 14,4W LED pásek s regulací teploty a 22m profilem, vyrobený za 1100 € a transformátory + regulátory 576,00 €, to je 1770,00 €, což je o 400 € levnější. A pokud si můžete sami nastříhat a vyrobit mezilehlé vodiče, cena klesne o dalších 200 €.
Snížený strop a připravené nepřímé světlo

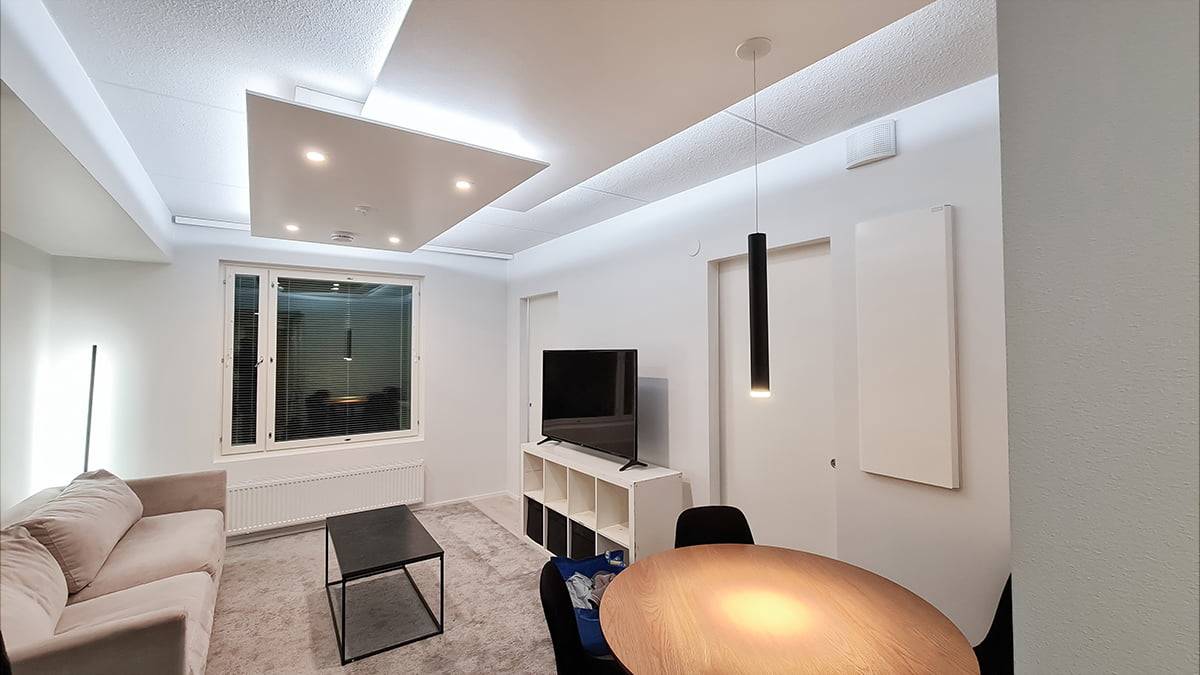

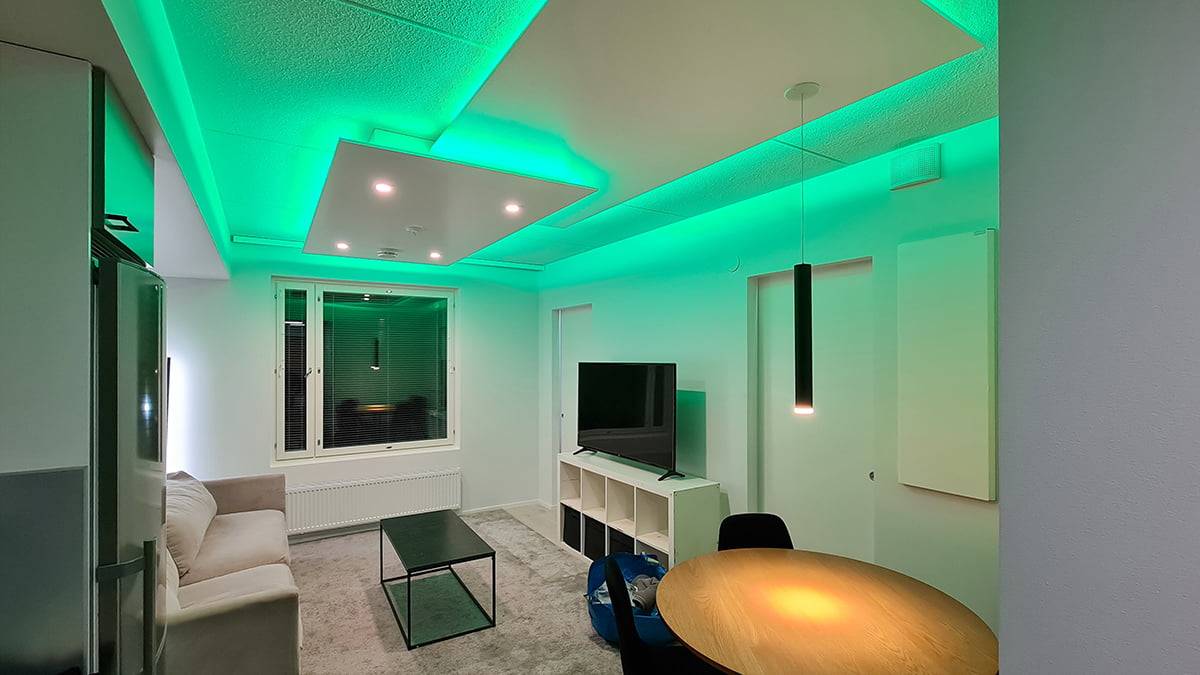

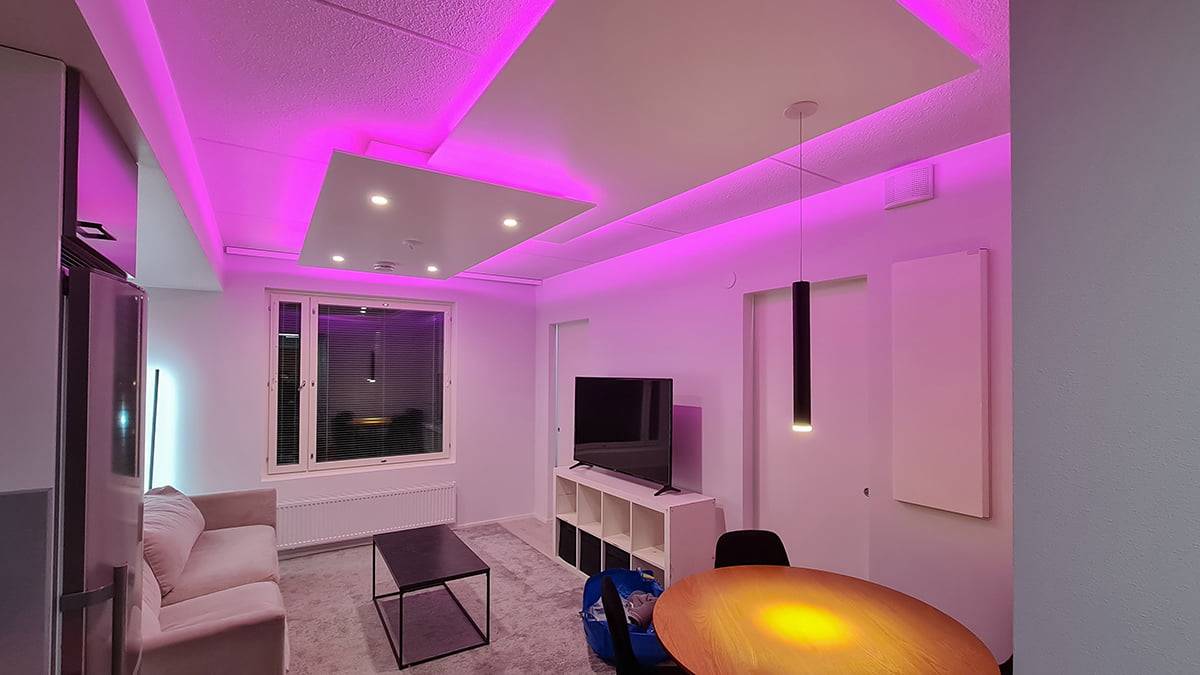

Jak to tedy vypadá? Zde je několik obrázků hotového objektu:

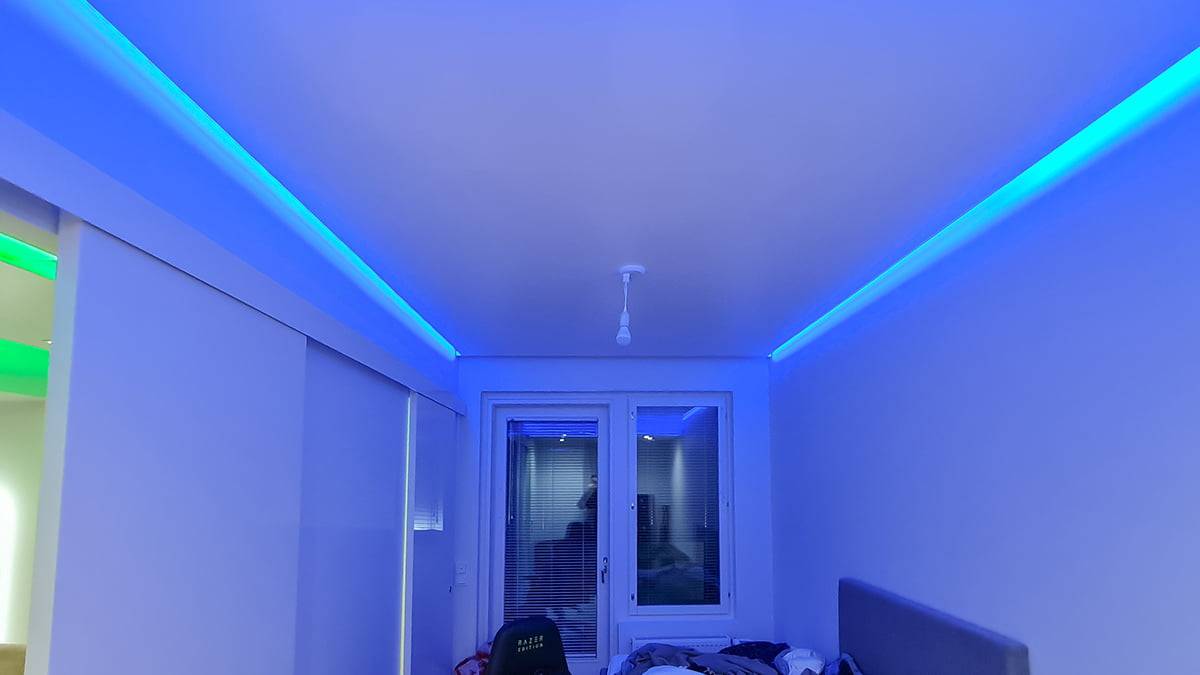

A poslední pohled do ložnice, do modrého okamžiku:
