Led pásky byly dlouho k dispozici pouze v modelech, které lze ohýbat pouze do zakřiveného tvaru rovnoběžně s rovinou, nikoliv do stran. S novým led páskem NEON od společnosti LedStore lze na rovné ploše, například na stropě nebo stěně, vytvořit širokou škálu tvarů. V tomto článku si projdeme vlastní poznatky a tipy týkající se instalace led pásku NEON a vytváření tvarů na stropě.
Led NEON pásek lze použít k vytváření dekorativních tvarů v interiéru i exteriéru. Samotný pásek je uložen v odolném gumovo-silikonovém kabelu, z něhož se světlo otevírá jedním směrem jako plochá světelná stuha. Páska je voděodolná a k instalaci nevyžaduje hliníkový profil. Páska NEON se připevňuje buď kovovými U-konzolami přišroubovanými do objektu, nebo zapuštěním do drážky vyfrézované pro pásku.
Jak vytvořit zakřivené tvary pomocí LED?
Systém LedStore byl použit k dekorativnímu doplnění chodby dlouhé 4 metry a široké 170 cm. V prostoru se již nacházela minimalistická svítidla RINKELI s jednou barevnou teplotou, proto bylo rozhodnuto použít CCT led pásek NEON a vytvořit hravé svítidlo s nastavitelnou barevnou teplotou zakřiveného tvaru pro strop. Osvětlení tak bylo vytvořeno na dvou úrovních. Samostatně lze použít led pásek a samostatně podhledová svítidla.
Potřeba renovace a náklady na osvětlení
Při renovaci byla střecha nově pokryta sádrokartonem, který byl přidán na povrch doškové střechy. Pásek Led NEON byl použit k vytvoření zakřivených tvarů na stropě, přičemž bylo použito 8 metrů pásku. Pásek Led NEON (24 VDC ) lze řezat každých 5 cm a stojí 39 e/m za metr. Cena za 8 metrů je tedy 312 eur.
Chtěli bezdrátové ovládání pro LED pásky, které by bylo možné v případě potřeby kombinovat s inteligentním ovládáním. Proto byl vybrán transformátor ZigBee vhodné velikosti. Byl zvolen největší z transformátorů (30 W, 50 W, 100 W a 200 W) , protože výkon potřebný pro LED pásek je 14,4 W na metr a 115 W na 8 metrů. Doporučujeme ponechat přibližně 15% rezervu v zatížení, tj. zvolit transformátor alespoň o 15 % větší, než by vyžadoval celkový výstupní výkon LED pásku. Transformátory ZigBee pracují s napětím 24 V DC, stejně jako LED pásky NEON. Cena transformátoru je 209 EUR.
Jako ovládací spínač byl zvolen bezdrátový tlačítkový stmívač, který lze použít i k nastavení teploty barev. Tlačítko je napájeno 3V baterií, která vydrží několik let a je samozřejmě vyměnitelná. Tlačítko lze spárovat přímo s transformátorem Zigbee, čímž odpadá nutnost použití můstku/hubu. Tlačítko a transformátor lze také připojit k rozhraní ZigBee, například Philips HUE nebo Samsung Smart Things. Cena tlačítka je 79 eur.
Náklady na osvětlení dosáhly 600 eur. Kromě osvětlení zahrnovala renovace sádrokartonové desky, malbu a spoustu balení :).

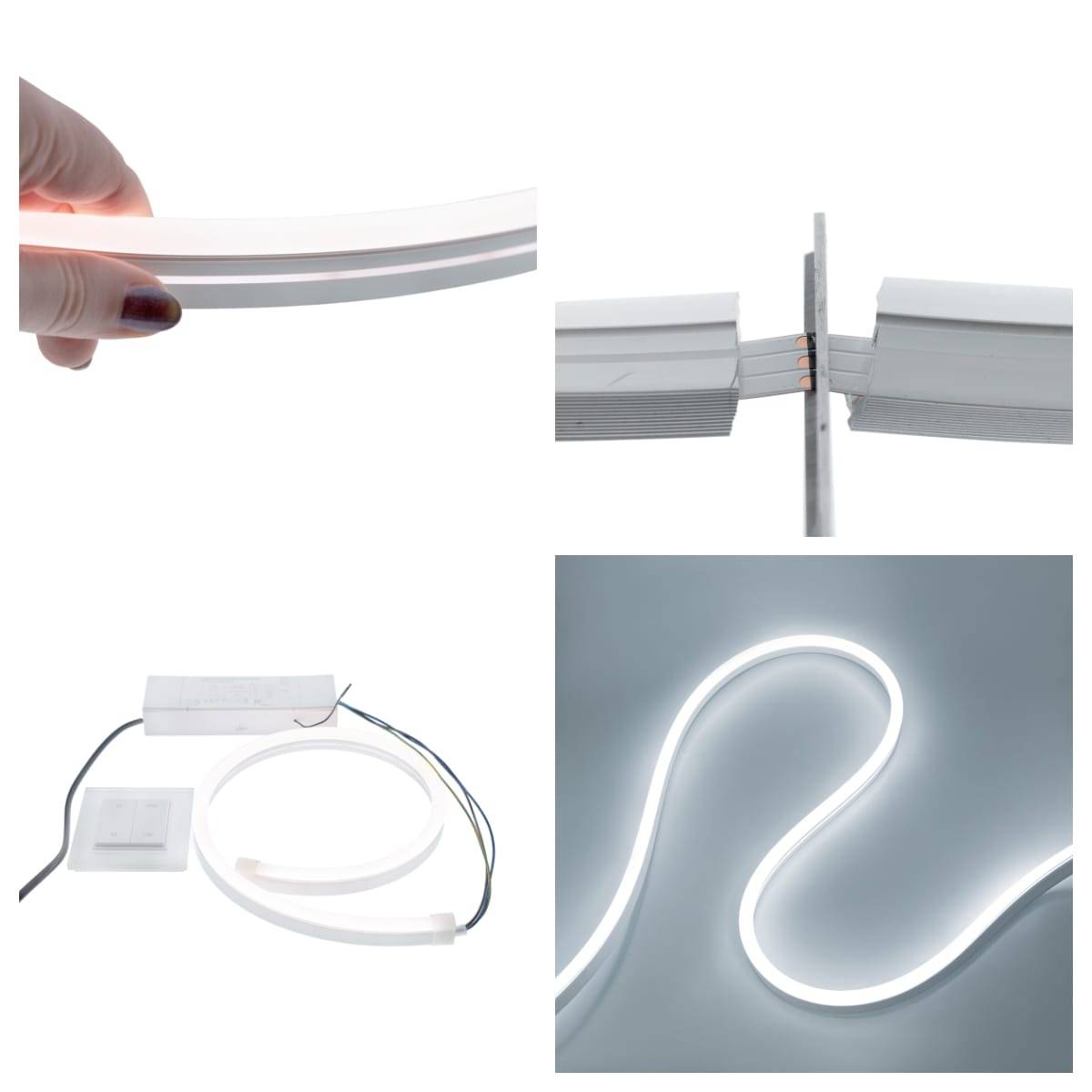

Pásek Led NEON svítí z jednoho okraje a lze jej každých 5 cm odříznout. K použití pásku s nastavitelnou teplotou barev je kromě pásku zapotřebí transformátor a řídicí jednotka. Mezi lištou a transformátorem je instalace s třípólovým kabelem, který umožňuje regulaci barevné teploty. Připojení se provádí pájením měděných bodů pásku. Dílo lze objednat v obchodě LedStore LedShop. Pásek lze ohýbat do různých tvarů.
Provádění renovace a výzva formy

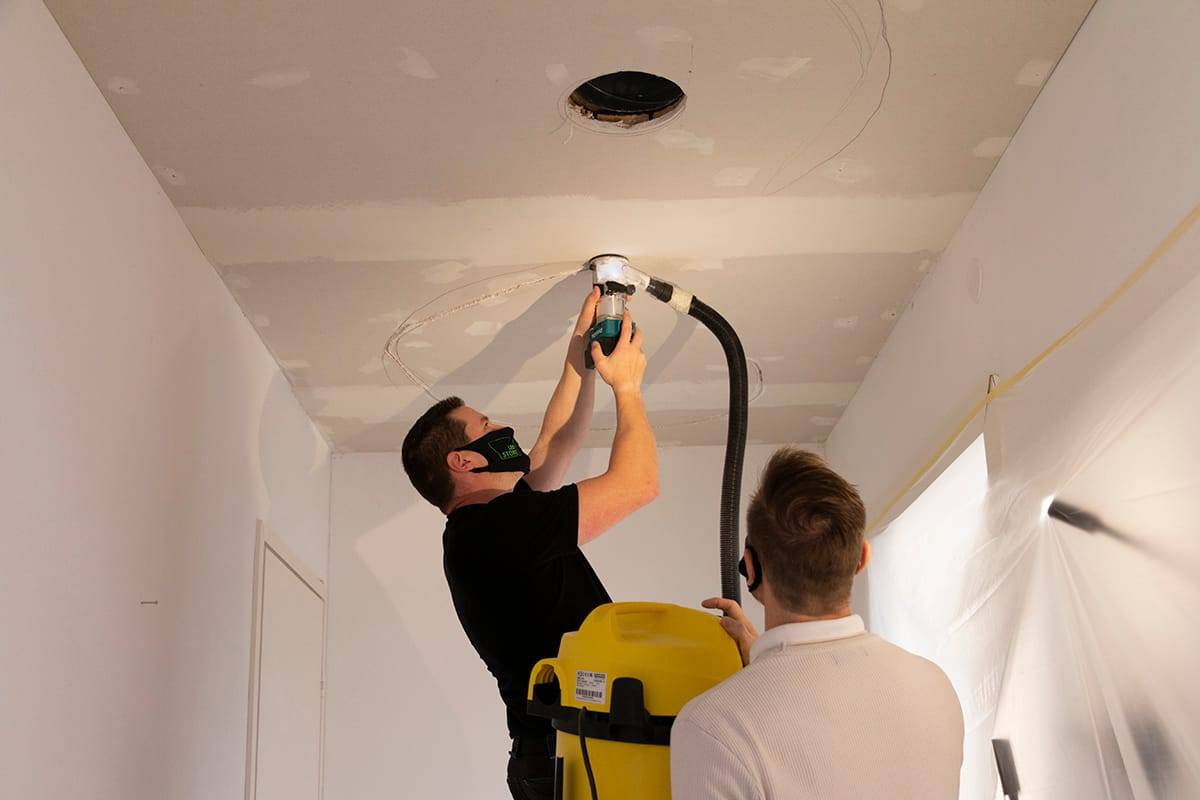

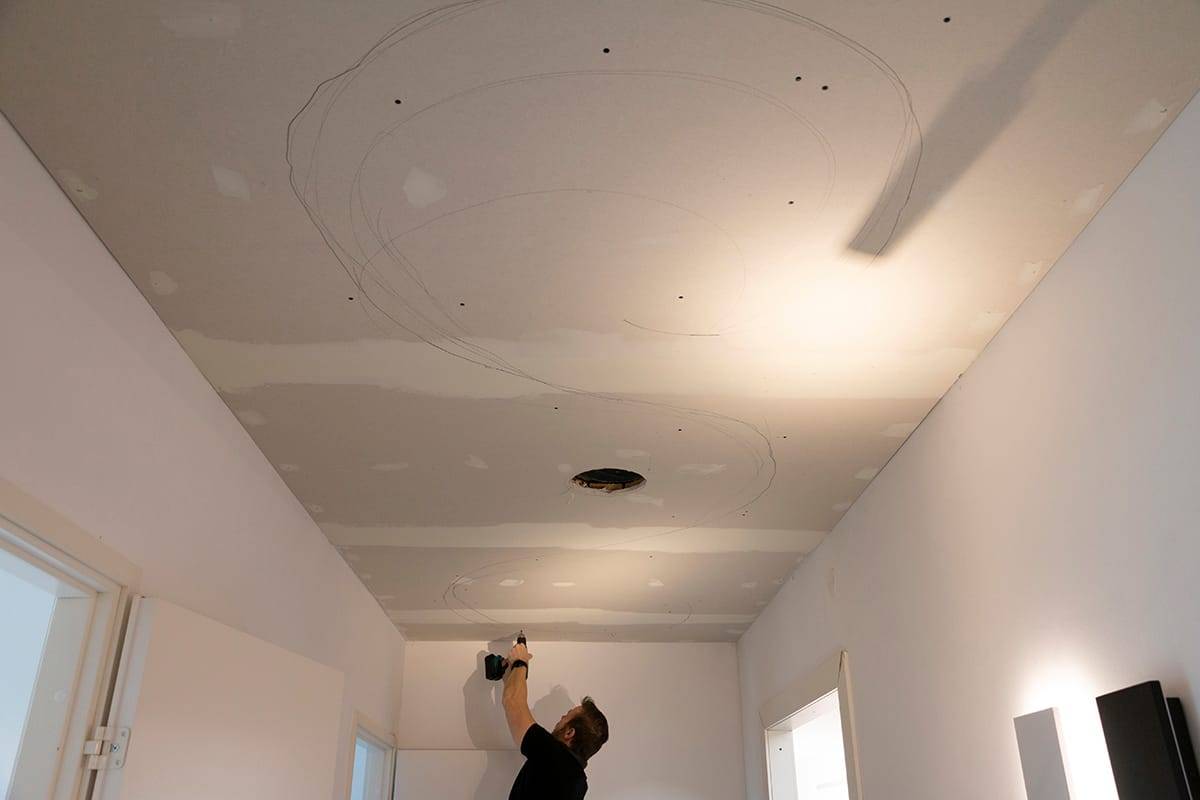

Strop, který měl být renovován, byl obložen deskami, a tak byl zpočátku přidán sádrokarton, aby byl vidět tvar pásu LED NEON. Stěny byly bílé, takže bylo snadné sádrokarton sladit. Zakřivené tvary pro LED byly nejprve na stropě obkresleny tužkou a poté zafixovány do požadovaného tvaru, podél kterého se začala vyřezávat drážka. Pro drážku byl ve fréze nastaven 10mm drážkovací nůž a 13mm hloubka. Poté začala náročná část. Ruční frézování drážky ve stropě se ukázalo jako překvapivě obtížné. Kdyby se tvar dal spustit na stole, byla by práce o něco snazší...

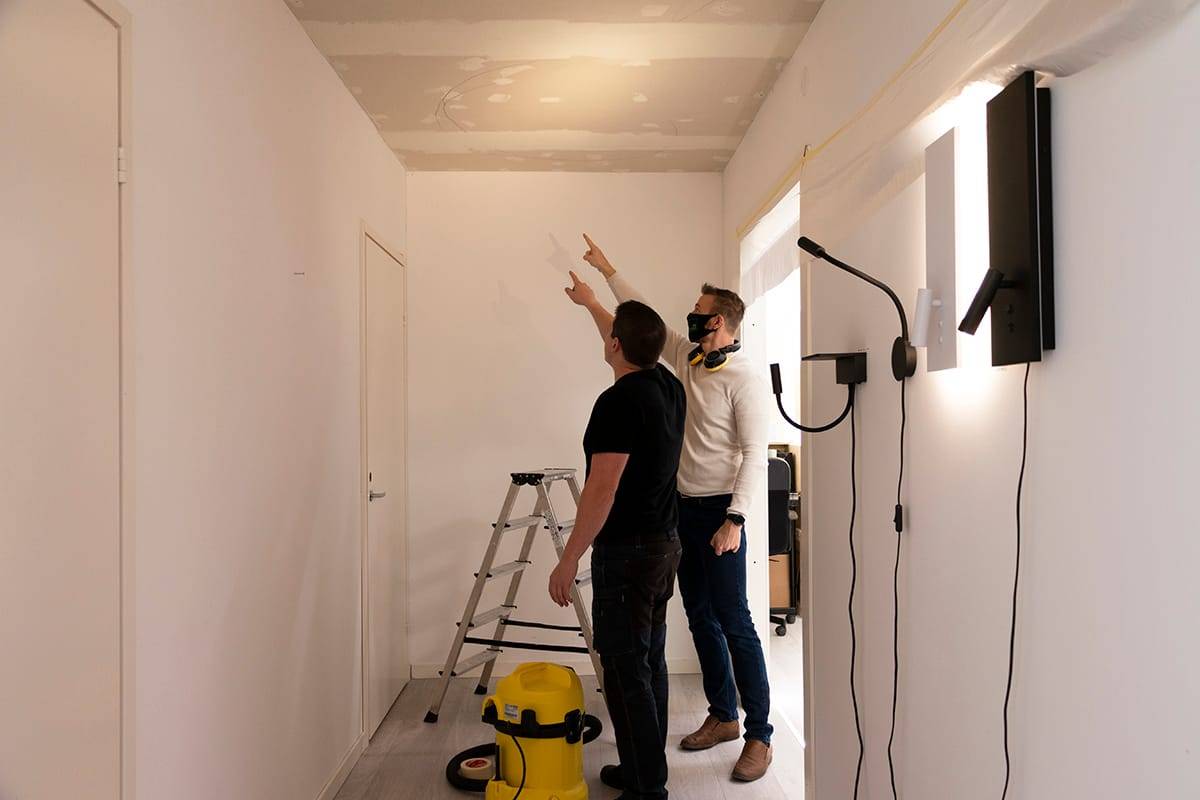

Upevnění sádrokartonu a obkreslení tvaru stropu.Jednání o formalitách :)První kolo frézování. Jazyk uprostřed úst. Prach byl nasáván přímo do vysavače.

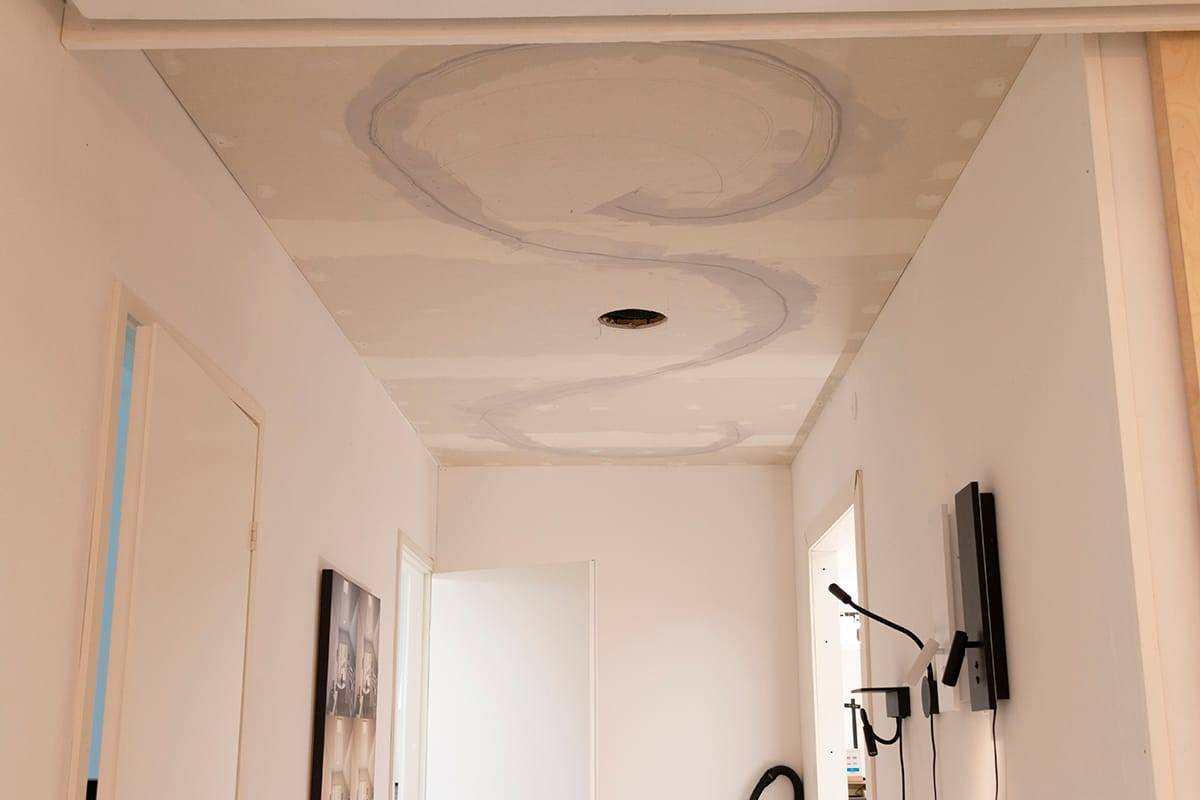

Když byl zakřivený tvar dokončen, byl místy širší, než bylo zamýšleno, a na mnoha místech fréza narazila na hřebíky v prknech, které frézu silně rozkmitaly. Konečný výsledek byl trochu vyběhaný... :) Po několika dnech nečinnosti bylo rozhodnuto zkusit drážku znovu vybrousit. Dalším krokem bylo vložit do drážky spoustu tmelu a vyfrézovanou drážku uzavřít.
Po střelbě bylo rozhodnuto zabalit první drážku.

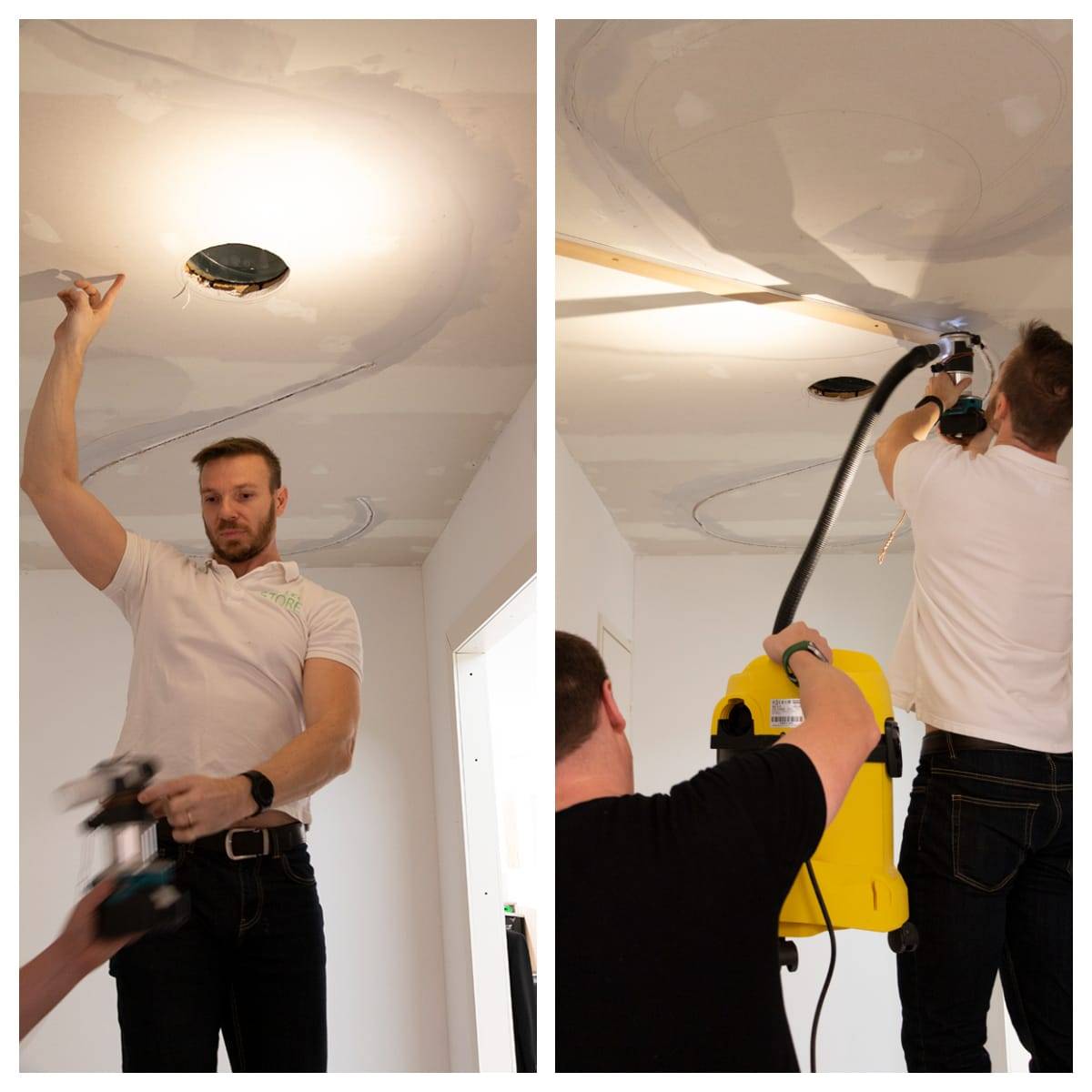

Druhé kolo frézování probíhalo za pomoci podpěrné tyče, která byla našroubována do středu kruhového tvaru. Jako podpěra se použil drátěný závit, který zajišťoval určitou stabilitu frézování oblouku. Pro rovné úseky se použila vzpěra, která se přišroubovala ke stropu a frézovala se proti ní, aby se vytvořila rovná drážka. Díky dobré kombinaci frézy a vysavače nevznikl prakticky žádný nepořádek.
Ve druhém kole byly změřeny středy oblouků v místech, kde byla našroubována závitová tyč. U rovných úseků byla použita podpěrná výztuha.
Když byla drážka dostatečně hladká, střecha se natřela. Drážka o průměru 10 mm byla tak akorát pro LED NEON pásek, který pohodlně seděl na svém místě, bez lepidla nebo jiných upevňovacích prvků. Propojovací kabel od pásku k transformátoru byl zastrčen do stropu, kde měl transformátor připravené místo, protože ve vedlejší místnosti byl také LED pásek. Transformátory využívají stejný servisní poklop.

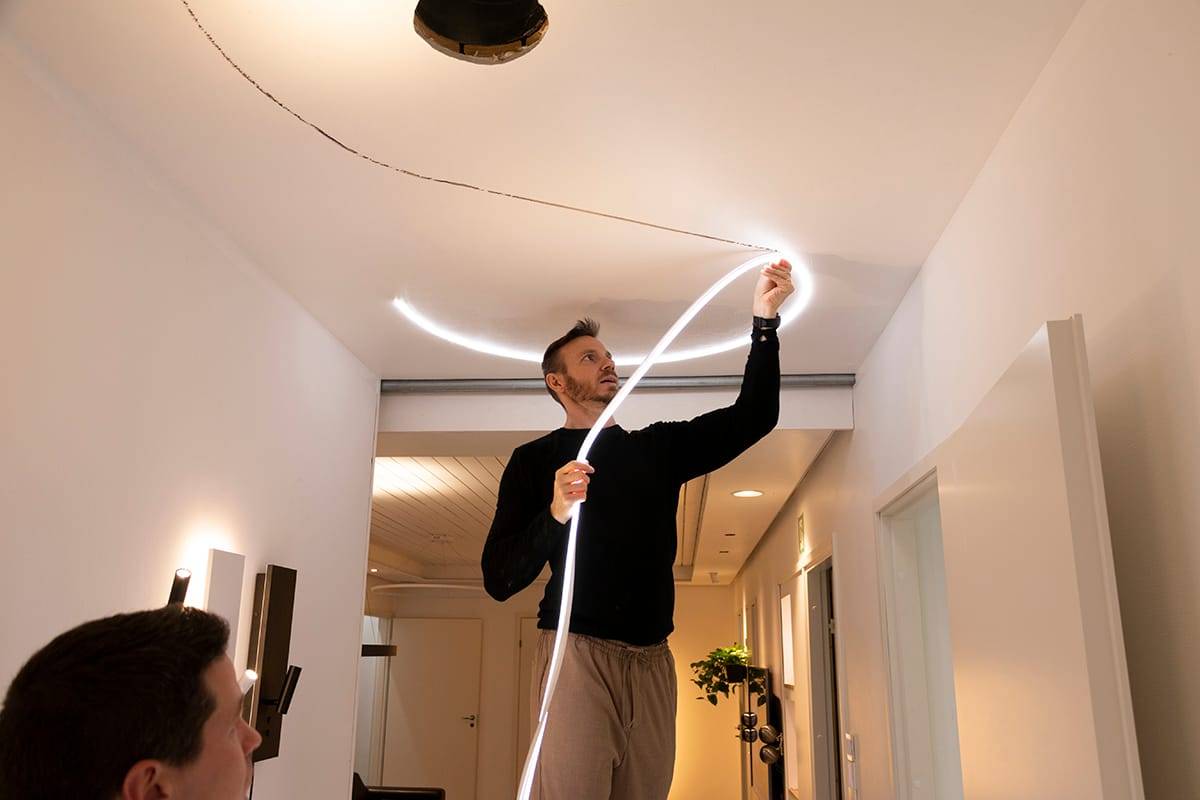

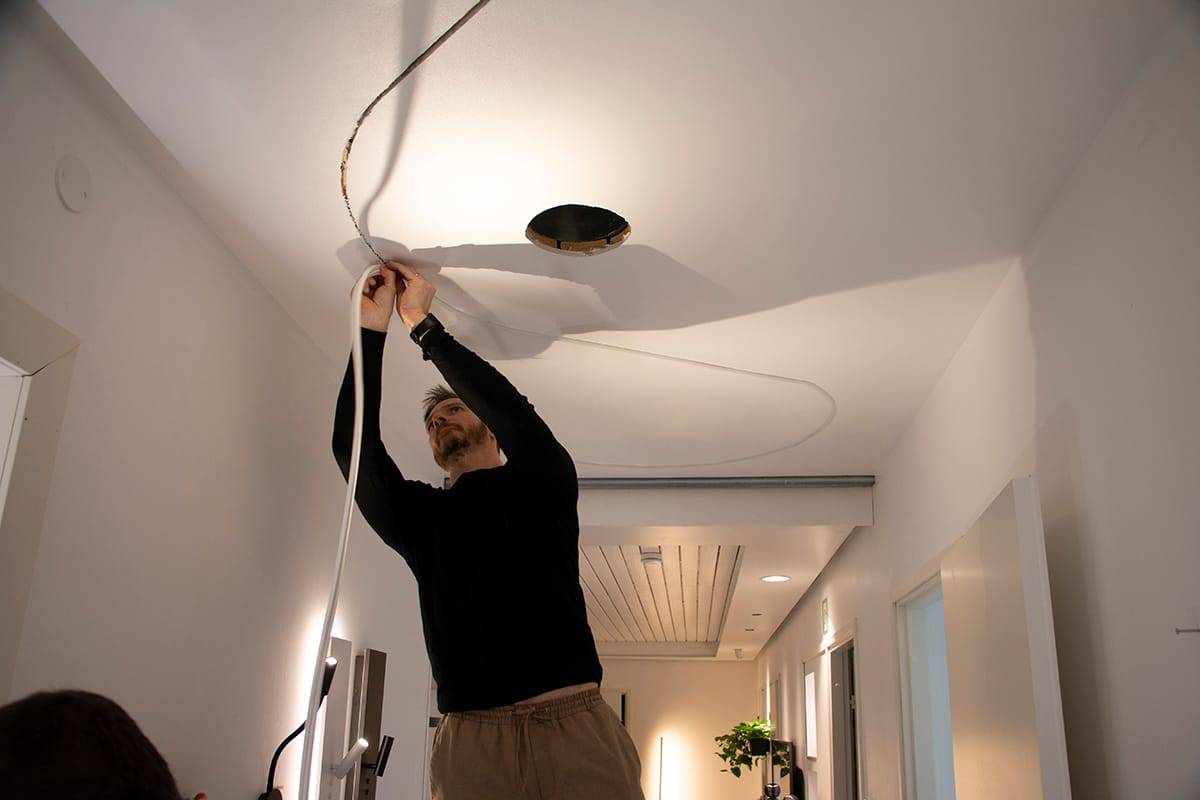

Pásek Led NEON bezpečně zapadá do drážky o průměru 10 mm a hloubce 13 mm.Připevnění pásky Led NEON. Vhodná šířka drážky je 10 mm, pokud je pásek zakřivený, na okrajích není nutné lepidlo ani jiné upevnění.
Zakřivené tvary s LED - Poučení a tipy pro instalaci pásky NEON
LED páska NEON je skvělá pro vytváření různých tvarů, ale vytváření tvarů, které se zařezávají do stropu, je náročné. Zakřivených tvarů s led páskou by bylo nejlépe dosáhnout pomocí formy. Doporučujeme vyrobit zakřivenou formu například z překližky, která při následném frézování jistě vytvoří hladký tvar. Pro zakřivené tvary je poměrně dobře použitelnou metodou také podpůrný drát nebo železný drát. Problémem je však udržet drát napnutý a upevnit jej k fréze tak, aby se po celou dobu frézování udržovala správná vzdálenost a oblouk zůstal rovný. Doufejme tedy, že se z našich chyb poučíte. :)
V plánu je zadat zákazníkům různé velikosti obloukových forem/šablon, aby se usnadnilo vedení drážek pásu NEON. Pokud plánujete použití pásku NEON ve svítidle, obraťte se na společnost LedPauza!

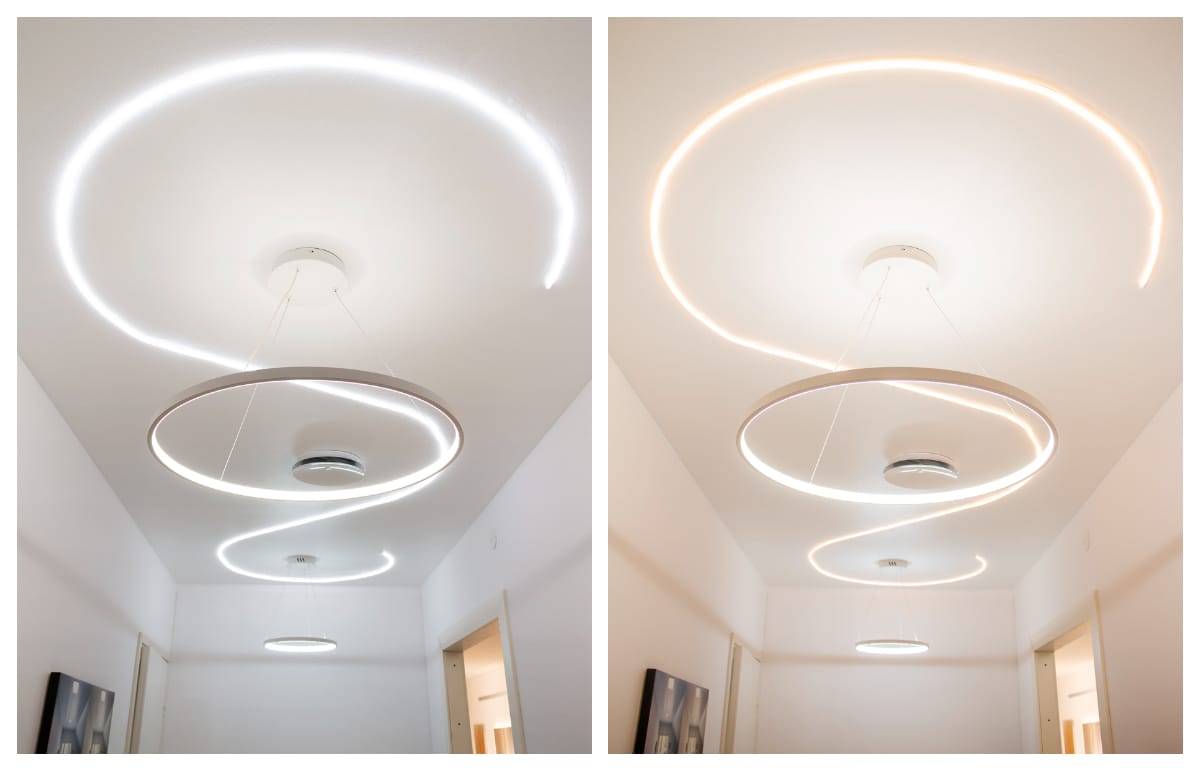

Hotová střecha dopadla velmi dobře! Pásek Led NEON ve verzi 24 VDC má nastavitelnou teplotu barev. Například studenou a teplou barevnou teplotu. Pomocí regulátoru lze teplotu barev a jas pásku nastavit posuvným způsobem.
