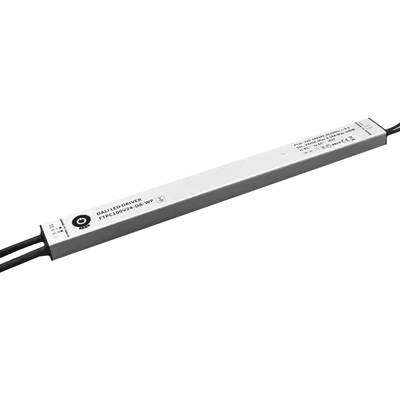

LED napájecí zdroj, 12 V, 100 W, POS, DALI DT6 / PUSH-DIM, IP67

POS 100 W 12 V LED transformátor s konstantním napětím, stupeň krytí IP67. Řešení s ovládáním DALI, u kterého je níže uveden typ zařízení DALI spolu s praktickými účinky.

Ovládání a stmívání v praxi

DALI DT6: jeden LED výstup / řízení jasu; bez řízení barevné teploty DT8 ani RGB. Navíc lokální ovládání pomocí tlačítek.

DALI DT6 nebo DT8?

Tento předřadník je model DT6. Jedna adresa DALI řídí jas jednoho LED výstupu. DT6 samo o sobě neumožňuje ovládání barevné teploty (CCT) ani barev RGB/RGBW; k tomu je zapotřebí ovládání barev DT8 nebo více samostatně ovladatelných kanálů DT6.
Podpora DALI u tohoto produktu: DALI (DT6); DT6; IEC 62386-101, 102, 207.

Ovládání tlačítkem PUSH: PUSH DIM: krátké stisknutí zapne/vypne, dlouhé stisknutí stmívá. To umožňuje lokální ovládání i bez samostatného příkazu DALI, ale pro ovládání systému DALI je nutná sběrnice DALI.

Technické údaje

• Model výrobce: FTPC100V12-DA-WP
• Napájecí napětí: 180–264 V AC
• Výstupní napětí: 12 V DC
• Výstup: konstantní napětí (CV)
• Výstupní proud: 8,33 A
• Maximální výkon: 100 W
• Třída ochrany IP: IP67
• Třída ochrany: Class II
• Rozměry (D × Š × V): 407,6 × 37 × 21,4 mm
• Připojení: Pevně připojené vodiče, kryt s krytím IP67/IP66
• Typ zařízení DALI: DT6
• Ovladatelné kanály: 1
• Záruka: 3 roky

Co je třeba vzít v úvahu při instalaci

Připojujte pouze LED zátěž určenou pro konstantní napětí 12 V DC. Při dimenzování výkonu ponechte dostatečnou bezpečnostní rezervu a před uvedením do provozu zkontrolujte polaritu.

Pevná zapojení na straně síťového napětí 230 V musí provést kvalifikovaný elektrikář. Před zapojením vždy zkontrolujte typový štítek výrobku a montážní pokyny výrobce.
