Nástěnný ovladač DALI CCT LED, DT8 pro sběrnici DALI

DALI stmívač, CCT regulátor, DT8 s paměťovými sloty

stmívač a regulátor DALI DT8 pro LED svítidla s nastavitelnou CCT pro 4 skupiny. Pomocí tohoto stmívače můžete stmívat všechna naše svítidla s nastavitelným CCT, jako jsou CCT LED panely a CCT LED pásky. Stmívač také plynule nastavuje barevnou teplotu od teplé po studenou bílou (např. 2500-6500K), pokud jsou přidány zdroje DALI.

stmívač pro 4 skupiny je dobrou volbou, pokud chcete ovládat několik skupin světel z jednoho místa.

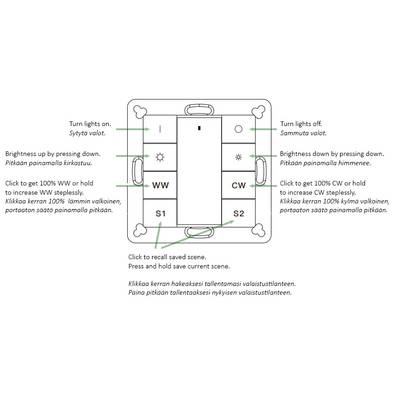

Stmívač má moderní bílý dotykový panel, ze kterého můžete ovládat úroveň a barvu světla a také uložit 4 paměťová nastavení.

Funkce regulátoru DALI CCT

• Napájení prostřednictvím sběrnice DALI, není nutný žádný další napájecí zdroj.
• Nastavení teploty světla od teplé (teplá bílá) po studenou (studená bílá), plynule nastavitelné.
• 2 paměťové sloty pro požadovaná nastavení.
• Stmívání 0-100 %
• Kompatibilní s běžnými 55mm rámečky, např. SCHNEIDER, Berker, GIRA, JUNG, MERTEN atd.

Co je DALI?

Stmívání DALI je systém řízení osvětlení, který používá digitální protokol pro komunikaci mezi řídicí jednotkou osvětlení a samotnými světly. To umožňuje přesné ovládání jasu a barvy jednotlivých světel nebo skupin světel a také ukládání a vyvolávání předem naprogramovaných světelných situací. Systémy stmívání DALI se obvykle skládají z řídicí jednotky DALI, která vysílá příkazy, a světel kompatibilních s DALI, která mohou tyto příkazy přijímat a reagovat na ně.

Systém DALI funguje nejlépe, když je navržen a sestaven od základu. Je to proto, že mezi zařízeními je třeba vést dva řídicí vodiče.

Hlavní vlastnosti DALI jsou

• Je to bezplatný protokol! Může jej používat kdokoli.
• Certifikace DALI2 vyžaduje, aby zařízení vyrobená různými společnostmi spolupracovala. Společnost LedStore používá pouze certifikované výrobky.
• Implementace protokolu DALI je poměrně snadná. Napájecí a řídicí vodiče můžete instalovat vedle sebe, protože nemusí být chráněny. Všude tedy vede 5 vodičů: L, N, zem a 2 řídicí vodiče (5×1,5 MMJ)
• Vodiče lze instalovat libovolným způsobem, pokud jsou ve vzdálenosti do 100 m od řídicí jednotky DALI BUS. Vzdálenost může být ještě větší, pokud se použijí opakovače. Maximální doporučená délka sítě DALI je 300 m.
• Protože DALI používá pro komunikaci digitální signály namísto analogových, budou mít zařízení stejné hodnoty stmívání. Díky tomu je ovládání řídicích skupin vysoce funkční a přesné.
• Systém adresování systému (adresa DALI) zajišťuje, že každé zařízení nebo skupinu lze ovládat individuálně.
• Pomocí jednoho řídicího zařízení DALI master můžete ovládat až 64 zařízení DALI ECD
• Jedním DALI masterem lze ovládat až 64 zařízení DALI ECG
• Jedním DALI masterem lze ovládat až 16 skupin
• Jedním DALI masterem lze ovládat až 16 scén

Termíny DALI

Pochopení rozhraní DALI je pro začátečníka náročné. Co všechny pojmy znamenají? Zde jsou pojmy ve zkratce

DALI master

DALI master je řídicí centrum nebo srdce, které obvykle obsahuje také napájení sběrnice DALI. DALI master je mozkem systému, který řídí všechna zařízení. Master může být naprogramován a ovládán různými způsoby v závislosti na typu masteru.

• USB k počítači a master je připojen a v počítači je nainstalován software DALI.
• Verze IOT, kdy je master ovládán mobilním telefonem/tabletem bezdrátově ve stejné síti Wifi

Sběrnice DALI

Je-li DALI Master srdcem systému, sběrnice DALI je tepnou. Přenáší všechny příkazy digitálně mezi všemi zařízeními. Sběrnice je dvoupólový kabel, který se připojuje ke KAŽDÉMU ZAŘÍZENÍ DALI!. Maximální délka sběrnice je obvykle 300 metrů. Sběrnici lze prodloužit pomocí opakovačů/napájecích zdrojů nebo přidáním DALI masterů.

Napájení sběrnice DALI

Obvykle je součástí DALI master. Jeho funkcí je udržovat napětí na sběrnici, sběrnicí prochází napětí 100-300 mA 16 V, které přenáší informace.

ECG

ECG je zkratka pro Electronic Contor Gear, tj. zařízení, které dodává napětí světlům apod. Patří sem transformátory DALI a relé DALI. Jeden DALI master může ovládat až 64 (OUTPUT) zařízení ECG.

ECD

ECG je zkratka pro Electronic Contor device, tj. zařízení, které dává příkazy zařízením. Patří sem tlačítka DALI a čidla DALI. Jeden DALI master může ovládat až 64 (INPUT) zařízení ECD.

Skupina

V rozhraní DALI lze zařízení přidávat do skupin. V jednom DALI Masteru může být maximálně 16 skupin. Účelem skupiny je snížit počet signálů DALI v síti a usnadnit obsluhu. Když skupina obdrží příkaz, například stmívání, všechna zařízení ECG v této skupině se stmívají. Zařízení ve skupině se tedy chovají identicky. Pokud chcete, aby se zařízení ve skupině chovala na různých úrovních, jedná se o scénu.

Scéna

V rozhraní DALI lze na tlačítkách naprogramovat/uložit scény. V jednom zařízení DALI Master může být maximálně 16 scén. Účelem scény je vytvořit různé režimy osvětlení.

Například bodové světlo v obývacím pokoji s výkonem 50 % a LED pásek s výkonem 80 % pomocí jediného příkazu. To usnadňuje každodenní používání.

Výhody stmívání DALI

Stmívání DALI je výkonná a flexibilní technologie řízení osvětlení, která nabízí mnoho výhod oproti tradičním analogovým stmívacím systémům. Díky své přesnosti, energetické účinnosti, škálovatelnosti a schopnosti integrace s dalšími systémy automatizace budov je vhodná pro širokou škálu aplikací v komerčních, průmyslových a obytných budovách. Zde jsou výhody stmívání DALI:

• Přesnost: Stmívání DALI umožňuje přesné řízení jasu a barvy jednotlivých světel nebo skupin světel, což může být užitečné zejména v komerčních, průmyslových a obytných budovách. To umožňuje větší kontrolu a flexibilitu při návrhu osvětlení.
• Energetická účinnost.
• Škálovatelnost: Systémy stmívání DALI lze snadno rozšířit na ovládání velkého počtu světel, takže jsou vhodné pro velké komerční nebo průmyslové projekty.
• Integrace: Stmívací systémy DALI lze snadno integrovat s dalšími systémy automatizace budov, jako jsou systémy HVAC a bezpečnostní systémy, což umožňuje lepší řízení a automatizaci osvětlení budov.
• Stmívání DALI umožňuje širokou škálu možností ovládání světel,od jednoduchého zapnutí/vypnutí až po pokročilejší možnosti ovládání, jako je nastavení a resetování předem naprogramovaných podmínek osvětlení.
• Otevřený standard: zajišťuje, že zařízení od různých výrobců budou při vzájemném propojení vždy fungovat stejným způsobem. Můžete také nahradit stávající součásti novějšími a lepšími, jakmile budou k dispozici.
• Snadná instalace: Díky optické technologii DALI nemusíte rozdělovat světla do zón ani sledovat kabeláž. Nemusíte se tedy starat o sledování počtu zón nebo vodičů. Tyto vodiče ovládají všechna zařízení. Instalatéři nemusí mít o všem přehled, protože nepotřebují vědět, jak budou světla nakonec nainstalována.
• Snadná výměna. Po nějaké době možná budete chtít světla vyměnit a pořídit si něco hezčího. Centralizovaný software umožňuje snadno měnit profily osvětlení.
