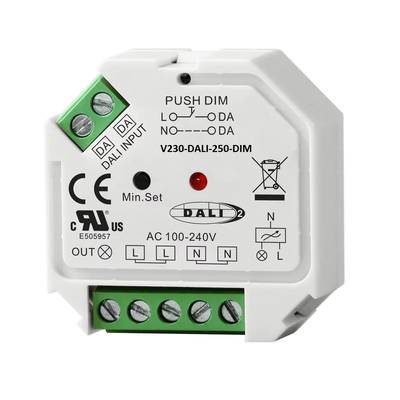

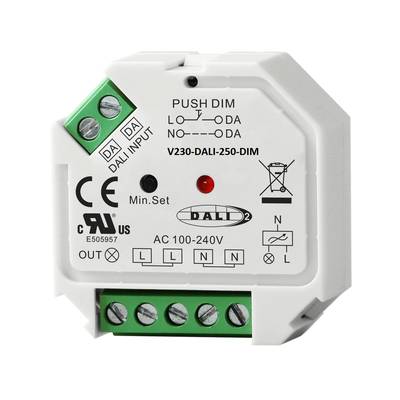

DALI DT6 LED stmívač 250W + PUSHDIM

DALI DT6 TRIAC stmívač 250W s možností PUSHDIM

Vysoce kvalitní stmívač DALI TRIAC, zvládne max. 250W zátěž. Stmívač má jeden výstup, který lze v případě potřeby rozvětvit na více svítidel. Stmívač má na vstupu a výstupu šroubovací konektory. Stmívač lze použít v systému DALI2.

Alternativně můžete stmívač použít jako přijímač PUSH-DIM!

Záruka až 5 let!

Napájecí zdroj je vhodný pouze do suchých prostor (IP21).

CE, RoHS, SELV

Jak používat 250W stmívač DALI DT6?

Použijte jej jako stmívač DALI

Připojte libovolné stmívatelné svítidlo TRIAC s maximální zátěží až 250 W. Nakonfigurujte nastavení v softwaru DALI.

Použijte jej jako modul PUSH-DIM

Připojte další vodiče 8-230 V push dim, aby byl tento modul PUSH DIM vhodný pro jakoukoli zátěž stmívatelnou pomocí TRIAC. Přidáním pružiny můžete z běžného tlačítka udělat tlačítko PUSHDIM.

Vlastnosti cívky DALI DT6 250W TRIAC

• Vestavěné rozhraní DALI-2, zařízení DALI DT6
• Stmívatelné pro více typů zátěže Max. maximální výstupní výkon 400 W
• Vstup a výstup se šroubovými svorkami, bezpečný a spolehlivý
• Stmívání na zadní hraně, podporuje odporové a kapacitní zátěže
• Inovativní funkce nastavení minimálního jasu
• Jednovodičový vstup pro stmívání pomocí tlačítkového spínače
• Vysoká kompatibilita s univerzálními tlačítkovými spínači se vstupem 8V-230V~
• Miniaturní rozměry, snadná instalace do nástěnné krabice standardních rozměrů
• Stupeň krytí IP20, vhodné pro vnitřní osvětlení LED
• záruka 5 let

Co je DALI?

Stmívání DALI je systém řízení osvětlení, který používá digitální protokol pro komunikaci mezi řídicí jednotkou osvětlení a samotnými světly. To umožňuje přesné ovládání jasu a barvy jednotlivých světel nebo skupin světel, jakož i ukládání a obnovování předem naprogramovaných podmínek osvětlení. Systémy stmívání DALI se obvykle skládají z řídicí jednotky DALI, která vysílá příkazy, a svítidel kompatibilních s DALI, která mohou tyto příkazy přijímat a reagovat na ně.

Systém DALI funguje nejlépe, když je navržen a sestaven od základu. Je to proto, že potřebuje dva řídicí vodiče vedoucí mezi zařízeními.

Hlavní vlastnosti systému DALI jsou

• Je to bezplatný protokol! Může jej používat kdokoli.
• Certifikace DALI2 vyžaduje, aby zařízení vyrobená různými společnostmi spolupracovala. Společnost LedStore používá pouze certifikované výrobky.
• DALI se poměrně snadno implementuje. Napájecí a řídicí vodiče můžete instalovat vedle sebe, protože nemusí být chráněny. Všude tedy vede 5 vodičů: L, N, zem a 2 řídicí vodiče (5×1,5 MMJ).
• Vodiče lze instalovat libovolným způsobem, pokud jsou ve vzdálenosti do 100 m od řídicí jednotky DALI BUS. Vzdálenost může být ještě větší, pokud se použijí opakovače. Maximální doporučená délka sítě DALI je 300 m.
• Protože DALI používá pro komunikaci digitální signály namísto analogových, mají zařízení stejné hodnoty stmívání. Díky tomu jsou řídicí skupiny vysoce funkční a přesné.
• Systém adresování (adresa DALI) zajišťuje, že každé zařízení nebo skupinu lze ovládat samostatně.
• Jediným řídicím systémem DALI master lze ovládat až 64 zařízení DALI ECD.
• Jeden DALI master může ovládat až 64 zařízení DALI ECG.
• Jeden DALI master může ovládat až 16 skupin.
• Jeden DALI master může ovládat až 16 scén.

Terminály DALI

Pochopení rozhraní DALI je pro začátečníka náročné. Co všechny ty pojmy znamenají? Zde jsou pojmy ve zkratce

DALI-master

DALI-master je řídicí centrum nebo srdce, které obvykle obsahuje také napájení sběrnice DALI. DALI-master je mozkem systému, který řídí všechna zařízení. Master může být naprogramován a používán různými způsoby v závislosti na typu masteru.

• Mezi počítačem a masterem se vytvoří spojení USB a do počítače se nainstaluje software DALI.
• Verze IOT, kdy je master ovládán mobilním telefonem/tabletem bezdrátově prostřednictvím stejné sítě Wlan.

Sběrnice DALI

Tam, kde je DALI Master srdcem systému, je sběrnice DALI tepnou. Přenáší všechny příkazy digitálně mezi všemi zařízeními. Sběrnice je dvoupólový kabel, který se připojuje ke KAŽDÉMU zařízení DALI! Maximální délka sběrnice je obvykle 300 metrů. Sběrnici lze prodloužit pomocí opakovačů/napájecích zdrojů nebo přidáním DALI masterů.

Napájení sběrnice DALI

Ten je obvykle součástí DALI masteru. Jeho funkcí je udržovat napětí na sběrnici, sběrnicí prochází napětí 100-300 mA 16 V, které přenáší informace.

ECG

ECG je zkratka pro Electronic Contor Gear, což je jakékoli zařízení, které dodává napětí světlům apod. Patří sem transformátory DALI a relé DALI. Jeden DALI master může ovládat až 64 (OUTPUT) zařízení ECG.

ECD

ECD je zkratka pro Electronic Control Device, což je zařízení, které ovládá zařízení, jako jsou tlačítka DALI a senzory DALI. Jeden DALI master může ovládat až 64 (INPUT) ECD.

Skupina

V rozhraní DALI lze zařízení přidávat do skupin. Jeden DALI master může mít až 16 skupin. Účelem skupiny je snížit počet signálů DALI v síti a usnadnit obsluhu. Když skupina obdrží příkaz, například ke stmívání, všechna zařízení ECG v této skupině se stmívají. Zařízení ve skupině se tedy chovají stejně. Pokud chcete, aby se zařízení ve skupině chovala na různých úrovních, jedná se o scénu.

Scéna

V rozhraní DALI lze scény naprogramovat/uložit na tlačítka. V jednom DALI masteru může být až 16 scén. Ty mají hodnoty od 0 do 15. Účelem scény je vytvořit různé režimy osvětlení.

Například 50 % výkonu bodového světla v obývacím pokoji a 80 % výkonu světelného pásu LED jediným příkazem. To usnadňuje každodenní používání.

Výhody stmívání DALI

Stmívání DALI je účinná a flexibilní technologie řízení osvětlení, která nabízí mnoho výhod oproti tradičním analogovým systémům stmívání. Díky své přesnosti, energetické účinnosti, škálovatelnosti a schopnosti integrace s dalšími systémy automatizace budov je vhodná pro širokou škálu aplikací v komerčních, průmyslových a obytných budovách. To jsou výhody stmívání DALI:

• Přesnost: Stmívání DALI umožňuje přesné řízení jasu a barvy jednotlivých světel nebo skupin světel, což může být užitečné zejména v komerčních, průmyslových a obytných budovách.
• Energetická účinnost: Stmívání DALI může pomoci snížit spotřebu energie a provozní náklady tím, že umožňuje přesné řízení jasu a barvy světel
• .Škálovatelnost: Systémy stmívání DALI lze snadno rozšířit na řízení velkého počtu světel, takže jsou vhodné pro velké komerční nebo průmyslové projekty.
• Integrace: Stmívací systémy DALI lze snadno integrovat s dalšími systémy automatizace budov, jako jsou systémy HVAC a bezpečnostní systémy, což umožňuje lepší řízení a automatizaci osvětlení budov.
• Flexibilita: Stmívání DALI umožňuje širokou škálu možností ovládání světel, od jednoduchého zapínání a vypínání až po pokročilejší možnosti ovládání, jako je nastavování a resetování předem naprogramovaných podmínek osvětlení.
• Společný standard: Zajišťuje, aby zařízení od různých výrobců při vzájemném propojení vždy fungovala stejným způsobem.Společný standard: Zajišťuje, aby zařízení od různých výrobců při vzájemném propojení vždy fungovala stejným způsobem.
• Snadná instalace: Díky optické technologii DALI nemusíte rozdělovat světla do zón ani sledovat kabeláž. Systémy DALI mají dva propojené vodiče. Tyto vodiče ovládají všechna zařízení. Instalatéři nemusí mít o všem přehled, protože nepotřebují vědět, jak budou světla nakonec nainstalována
• . Snadná změna: změny nastavení můžete provádět rychle. Po nějaké době budete možná chtít světla vyměnit a pořídit si něco hezčího. Díky centralizovanému softwaru můžete snadno měnit profily osvětlení

Pokud se chcete o tématu dozvědět více, psali jsme o stmívání DALI na našem blogu pod názvem DALI stmívání: digitální systém osvětlení
