LED světelný pásek OVI spínač, 12V-24V

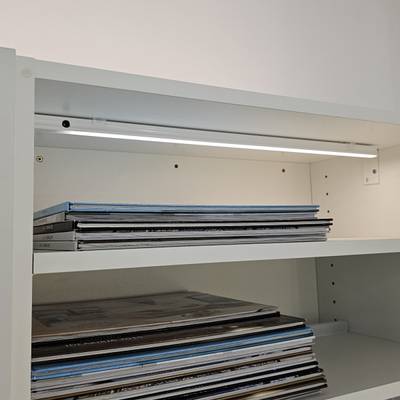

OVI spínač pro led pásek. Ideální řešení pro dveře skříní, posuvné dveře nebo zásuvky. Senzor OVI zapne světla, když se před senzorem nachází překážka. Rozsah detekce 1-10 cm před překážkou. Světla zhasnou, když se překážka vrátí zpět. Hodí se pouze k našemu led profilu 16x18 mm.

Dobře se hodí na naše hliníkové profily o délce 2500 mm. Lze použít s 12V i 24V lištami. Maximální zatížení s 12V páskem 96W a s 24V páskem 192W (8A), ale doporučujeme počítat s 10% vůlí (tj. 12V max. 87W a 24V max. 174,5W).

Instalace

Pájení cínem mezi páskou a transformátorem (tj. výstup 12-24V a vstup 12-24V).

• Ujistěte se, že používáte stejnosměrný transformátor a ne stejnosměrný transformátor. Při zapnutí transformátoru by měl být proud vypnutý.
• Ujistěte se, že plus "+" a minus "-" jsou správně připojeny k transformátoru. Plus a mínus nesmí být křížově propojeny, ale plus musí být připojen k plusu a mínus k mínusu.
• Cínujte snímač s páskou v pouzdře, led páska jde k hlavě snímače a napájecí vodič od snímače.
• Snímač OVI se montuje vyvrtáním 8mm otvoru do boku profilu 16x18 mm. Minimální vzdálenost otvoru od konce profilu je 40 mm.

Použití spínače OVI

• Světlo se rozsvítí, když se překážka nachází 1-10 cm před snímačem
• Světlo zhasne, když je snímač zakrytý

Velikost

Rozměry kyvadlového spínače 10x51 mm plus připojovací vodiče na obou koncích.
