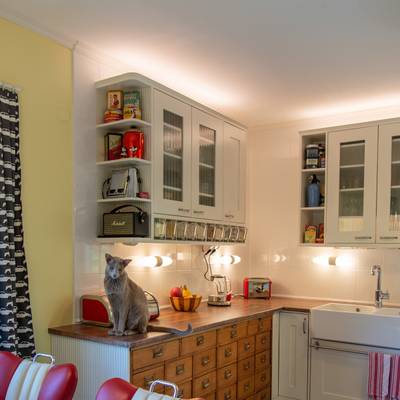

LED SET for the top of the kitchen cabinet - HELMI TUNNELMA CCT 22W/m

LED SETTI na horní část kuchyňské linky - HELLMI TUNNELMA CCT 22W/m

Sada pásků HELMI TUNNELMA CCT 22W/m s nastavitelnou teplotou barev je ideální do každé kuchyně nebo technické místnosti. Stisknutím tlačítka si můžete vybrat požadovaný odstín v rozmezí 2500-6500K.

Obsahuje

Sada pásků HELMI TUNNELMA CCT 22W/m s nastavitelnou teplotou barev pro kuchyňské skříňky obsahuje:

• 5 metrů led pásku CCT 22W/m, 120 LED/m
• vhodný napájecí zdroj včetně bezdrátového přijímače Zigbee
• Bezdrátové tlačítko řady VaLO Zigbee (tlačítko lze umístit na stěnu nebo ponechat oddělené, volitelné)
• dva hliníkové profily pro povrchovou montáž (délka 2,5 m na profil).
• 5 m 3pólového kabelu a 2 rychlospojky (volitelně)

Informace z

Páska 22/m má svítivost 822 lumenů na metr. Základní barva pásky je bílá, ale nebude vidět, protože je vždy namontována na hliníkovém profilu, který je součástí dodávky, a speciální páska 3M na LED pásce zajišťuje dobré upevnění k profilu. Tloušťka LED pásku je 3 mm, takže je velmi nenápadný. Barevné podání LED pásku je vynikající a dosahuje CRI93.

Pak je tu ta nepříjemná část, a to rohy a nástavce. Víte, pásek má standardně na každém konci pouze 15cm dráty, takže jeho ustřižením v příslušném místě (každých 5 cm) získáte dva pásky. Pokud tedy chcete ustřihnout více, musíte k měděným bodům v místě ustřižení připojit nové dráty. Nastavitelný led pásek CCT používá tři (3) pólové vodiče: +, teplý a studený. Balení obsahuje 5 stop třípólového kabelu a rychlospojky pro prodloužení kabelu k transformátoru.

Přiložený transformátor je zároveň přijímačem Zigbee 3.0. To znamená, že transformátor můžete připojit k chytré domácnosti a ovládat jej například pomocí systému Philips HUE nebo Smartthings. Transformátor má na obou koncích šroubovací konektory, takže jej můžete zapojit pomocí pevného nebo zásuvného konektoru (je součástí dodávky!) a do konektorů se vejdou dva vodiče z různých LED pásků. Popis produktu transformátoru

Bezdrátové tlačítko je dodáváno s 3V baterií a vydrží 1 až 3 roky v závislosti na používání. Tlačítko se bezproblémově hodí ke všem rámečkům používajícím 55m standard.

Instalace

Pásek by měl být přilepen ke kovu, například k hliníkovému profilu (dodává se), aby se teplo mohlo odvádět z obvodu LED. Správné chlazení prodlouží životnost LED diody. LED páska se neohýbá do stran.

Instalace pásku:

1. Změřte místo montáže
2. V případě potřeby odřízněte profily (skalpelem nebo pilkou na železo) a LED pásek na správnou délku (každých 5 cm od místa odříznutí)
3. Před upevněním profilů přilepte LED pásky k profilu na stole a přitlačte kryty na místo.
4. Přišroubujte držáky profilů ke spodní části skříňky. upevněte 4-5ks / 2,5m a profily zacvakněte na místo.
5. Proveďte vodiče od led pásku k transformátoru (otvor v průchodkách 7mm) a připojte je k šroubovým svorkám.
6. Vložte zástrčku do zdi a proveďte spárování mezi tlačítkem a transformátorem.

Spárování tlačítka:

1. Stiskněte tlačítko na horní straně transformátoru čtyřikrát (4) za sebou RYCHLE. Led pásek třikrát zabliká.
2. Třikrát (3 LED diody) se třikrát (třikrát) rozsvítí. 3. Umístěte tlačítko vedle transformátoru (10 cm)
3. Stiskněte současně dvě spodní tlačítka (S1 a S2) na dobu delší než 3 sekundy. Kontrolka rychle bliká
4. Podržte tlačítko vedle transformátoru. Spárování trvá přibližně 10 sekund. Po úspěšném spárování diodový proužek třikrát blikne.

Párování transformátoru a tlačítka Philips HUE nebo jiné sítě Zigbee:

1. v aplikaci otevřete "přidat světlo" nebo podobnou funkci. Transformátor naleznete jako nové svítidlo a můžete jej ovládat pomocí aplikace.
2. Stiskněte tlačítko na horní straně transformátoru pětkrát (5) za sebou RYCHLE. Led pásek třikrát zabliká.
3. otevřete aplikaci a zvolte možnost "přidat svítidlo" nebo podobně.
4. Stiskněte dvě spodní tlačítka (S1 a S2) třikrát za sebou.
5. POZNÁMKA! Aplikace NIC NEVYTVOŘÍ! Zelené světlo na tlačítku však třikrát rychle blikne, což znamená, že je spárováno! Tlačítko je tedy připojeno k síti Zigbee, ale v aplikaci není nakonfigurováno!
6. Stiskněte tlačítko na horní straně transformátoru 4krát za sebou RYCHLE. LED pásek třikrát zabliká.
7. Umístěte tlačítko vedle transformátoru (10 cm)
8. Stiskněte současně dvě spodní tlačítka (S1 a S2) na dobu delší než 3 sekundy. Kontrolka rychle bliká
9. Podržte tlačítko vedle transformátoru. Spárování trvá přibližně 10 sekund. Po úspěšném spárování diodový proužek třikrát blikne.
10. Můžete ovládat z tlačítka A z aplikace

Pokud po fázi párování tlačítek již nelze ovládat z aplikace, došlo ve fázi párování tlačítek k chybě v síti Zigbee. Takže i když aplikace "nemůže lampu najít", sledování kontrolky tlačítka ukáže, že je k něčemu připojeno. To je důležité! Tlačítko tedy musí být ve stejné síti.
