LED stmívač s vestavěným 24V CCT transformátorem, max. 100W

LED stmívač s vestavěným 24V transformátorem - regulace jasu a teploty barev pomocí jednoho zařízení!

LED stmívač s vestavěným 24V transformátorem CCT je 24V LED stmívač s vestavěným stmívačem CCT, který lze namontovat do rozvodné krabice. Max. 100W zátěž. Řešení je speciálně navrženo pro třívodičová LED světla CCT (teplá bílá + studená bílá) a umožňuje ovládání jasu i teploty barev přímo ze zdi - bez nutnosti použití samostatných transformátorů nebo regulátorů.

Zařízení se připojuje přímo k síťovému napájení 230 V jako standardní triakový stmívač, ale výstupem je 24 V DC pro osvětlení CCT LED.

Kompaktní rozměry 55 x 55 mm bez vlastního dodávaného vnějšího rámečku umožňují instalaci do standardní rozvodné krabice a jsou vhodné například pro rámečky Schneider Exxact. Lze jej také zapustit do naší rohové zásuvky.

Řízení stmívání a teploty barev ze stejného regulátoru

Ovladač funguje jako tradiční nástěnný stmívač:

• Otáčením regulujete jas světla
• Dvojitým kliknutím změníte režim regulace teploty barev (teplá ↔ studená)

Řešení je logické a snadno použitelné - není třeba se učit samostatné aplikace nebo řídicí systémy. Kabelové provedení zajišťuje spolehlivý provoz bez bezdrátového připojení.

Dokonalé řešení pro ovládání osvětlení kuchyní a nábytku

Led stmívač 24V CCT 100W je ideální pro aplikace, kde chcete ovládat atmosféru i účinnost pracovního osvětlení:

• Podsvícení kuchyňských skříněk
• Rohové zásuvky pro povrchovou montáž, které nahrazují staré zásuvky
• Zrcadlové osvětlení v koupelně
• Úkolové osvětlení pro technickou místnost
• Šatní skříně a úložné prostory
• Nepřímé stropní osvětlení
• Osvětlení obchodů a nábytku

Obzvláště praktické řešení pro situace, kdy se chcete vyhnout samostatnému 24V transformátoru a zajistit co nejkompaktnější instalaci.

Co je třeba zvážit

Zatížitelnost pouze 100 W, proto s tím při návrhu počítejte! Např:

• 14,4W CCT led pásek (příkon 8W/m) vydrží tedy 12 metrů.
• 30W CCT led pásek pro kuchyňské ploché světlo (úkolové světlo, příkon cca 17W/m) 5 metrů.
• 9W CCT bodová světla 10 ks

Obtížná dodatečná montáž, pokud není kabeláž vedena do starého vypínače ve zdi. Obvykle pouze 2 nebo 3 vodiče pro vypínač ve zdi.

Instalace

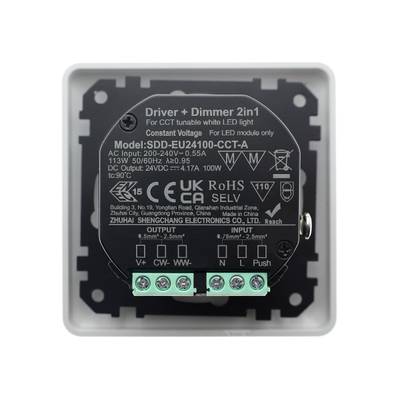

Přístroj se instaluje do standardní rozvodné krabice a připojuje se přímo k napájení 230 V. Výstup je 24 V DC se třemi vodiči: +, WW (teplá bílá) a CW (studená bílá).

Doporučené zapojení je 5pólové:

• (230V): 2 vodiče
• 3 vodiče zpět do světla (24V +, WW, CW)

Vzhledem k tomu, že transformátor je integrován do samotného stmívače, není potřeba samostatný napájecí zdroj. To urychluje instalaci a snižuje počet přípojných míst. Instalaci by měl provádět odborný elektrikář.

Technické specifikace

• Vstupní napětí: 230 V AC
• Výstupní napětí: 24V DC
• Maximální zatížení: 100 W
• Výstup: +, WW, CW (třívodičový CCT)
• Vhodné pro LED produkty s 24V CCT
• Rozměry: 55 x 55 mm
• Montáž do standardní rozvodné krabice
• Kompatibilní s rámečky Schneider Exxact a dalšími
• Barva: matná bílá
• Vhodné pro použití se svítidly Maxxit LED

Proč si vybrat LED stmívač 24V CCT 100W?

Toto řešení kombinuje 24V LED transformátor a stmívač CCT v jednom výrobku. Jako první máme roletový stmívač, který se vejde do krabice na kabinu a umí vše! Díky němu je osvětlení jednoduché, spolehlivé a uživatelsky přívětivé - bez dalších komponent.

Zákaznický servis společnosti LedStore vám pomůže s jakýmikoli technickými dotazy!

Často kladené otázky - Často kladené otázky

Další často kladené otázky k výrobku

Mohu jej použít se standardním 24V LED páskem?

Tento model je určen pro třívodičové LED produkty s CCT (teplá + studená bílá). Není vhodný pro monochromatické LED pásky bez funkce CCT.

Potřebuji samostatný 24V transformátor?

Ne, nepotřebujete. Transformátor je integrován ve stmívači. Zařízení se připojuje přímo k síťovému napětí 230 V.

Lze jej nainstalovat místo běžného stmívače?

Ano, fyzicky se zařízení vejde do běžné zásuvky. Upozorňujeme však, že ovládání CCT vyžaduje 5žilovou kabeláž (2 dovnitř, 3 zpět ke světlu).

Funguje toto zařízení bezdrátově nebo s inteligentním ovládáním?

Ne. Jedná se o kabelové, bezporuchové řešení bez bezdrátových připojení, aplikací nebo baterií.

Kde je toto řešení nejvhodnější?

Zejména pro osvětlení podstavců kuchyňských skříněk, osvětlení nábytku a další aplikace, kde chcete nastavit náladu a pracovní odstín světla přímo ze zdi a je možné použít kabeláž.

Jak velkou zátěž lze k jednotce připojit?

Maximální zátěž je 100W 24V CCT LED osvětlení.
